Boom Aireko Laneko Ibilgailuaren Goi Besoko Zilindro Hidraulikoa
  • Boom Aireko Laneko Ibilgailuaren Goi Besoko Zilindro HidraulikoaBoom Aireko Laneko Ibilgailuaren Goi Besoko Zilindro Hidraulikoa
  • Boom Aireko Laneko Ibilgailuaren Goi Besoko Zilindro HidraulikoaBoom Aireko Laneko Ibilgailuaren Goi Besoko Zilindro Hidraulikoa

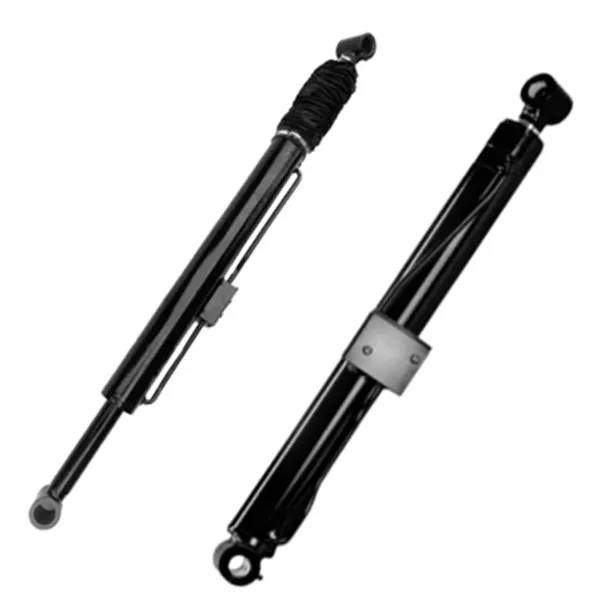

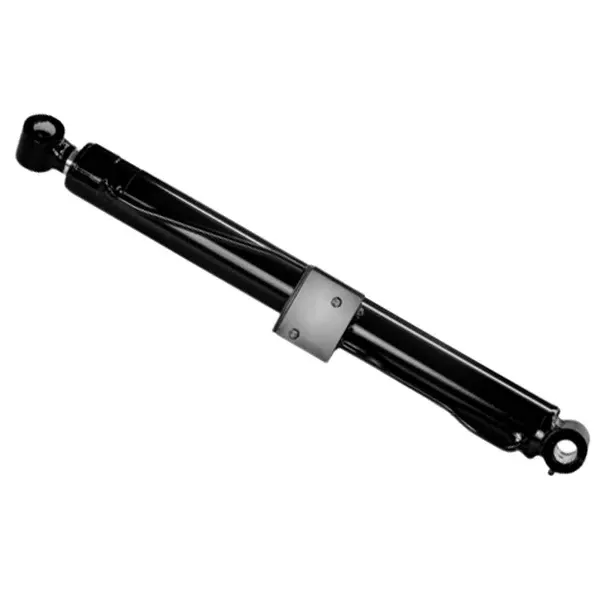

Boom Aireko Laneko Ibilgailuaren Goi Besoko Zilindro Hidraulikoa

Raydafon Txinan oinarritutako OEM fabrikatzaile eta hornitzaile bat da, aireko laneko ibilgailuen goiko besoko zilindro hidraulikoen hornitzailea. Goiko besoko zilindro honek boom-plataforma altxatzen eta jartzen du aireko laneko ibilgailuetan energia konponketarako, udal eraikuntzarako eta iragarki-taulak instalatzeko. GTHZ210C-620500-000 eredu estandarrak Φ110 mm-ko zuloa, Φ75 mm-ko hagaxka, 815 mm-ko ibilbidea, 1433 mm-ko instalazio distantzia, 23 MPa lan-presioa, 2-Φ9 portua eta 100 kg-ko pisua erabiltzen ditu. Pistoi bikoitzeko diseinu patentatu batek 2000 kN-ko bultzadaraino iristen du, posizionamendu-errorea ±3 cm-ko barruan kontrolatuta. Zilindroaren gorputza aleazio bereziko altzairuz egina dago, forjatua eta bero-tratamendua sei aldiz tratatua, altzairu arrunta baino %40ko gogortasuna handiagoa duena. Zigilatze-sistema konposatu laukoitza bat erabiltzen da euri, hauts eta gatz-ihindura-inguruneetarako, kostaldeko baldintzetan 3 urteko etengabeko funtzionamendua egiaztatuta. Diseinu modularrak bolumena % 25 eta pisua % 18 murrizten ditu produktu konparagarrien aldean, eta instalazio azkarreko interfazeak instalazio-denbora erdira murrizten du. Aldarrikapen pertsonalizatua, trazua, instalazio distantzia, atakaren posizioa eta etiketa pribatua onartzen dira. Helburuko prezioa normalean lehiakorra da inportatutako alternatiben aurka, ereduaren eta kantitatearen arabera. Bidali marrazki-zenbakia, beharrezko kantitatea eta helmuga-ataka aurrekontu azkarra lortzeko.
Txinako OEM aireko laneko ibilgailuen zilindroen fabrikatzailea

Boom aireko laneko ibilgailuaren goiko besoko zilindro hidraulikoa aireko plataformetarako eta potentzia konpontzeko kamioietarako

Raydafon Txinan oinarritutako fabrika-zuzeneko fabrikatzaile eta hornitzaile bat da, aireko laneko ibilgailuen goiko besoko zilindro hidraulikoen hornitzailea. Goiko besoko zilindro honek boom plataforma gidatzen du aireko laneko ibilgailuetan energia konponketarako, udal eraikuntzarako, iragarkiak instalatzeko eta altuera handiko mantentze-lanetarako. GTHZ210C-620500-000 modelo estandarrak 2000 kN-ko bultzada ematen du pistoi bikoitzeko diseinu patentatuarekin, 23 MPa-ko lan-presioa, Φ110 mm-ko zuloa, Φ75 mm-ko hagatxoa eta 815 mm-ko trazuarekin. Aleazio-altzairuzko gorputz berezia forjatu eta bero-tratatua da, altzairu arrunta baino %40 handiagoa den gogortasunerako sei aldiz, eta zigilatzeko sistema konposatu laukoitzak euria, hautsa, haizea eta kostaldeko gatz-ihintzak kudeatzen ditu. Diseinu modularrak bolumena %25 eta pisua %18 murrizten ditu produktu konparagarrien aldean. Aldarrikapen pertsonalizatua, trazua, instalazio distantzia, atakaren posizioa eta etiketa pribatua onartzen dira. Bidali zure marrazki-zenbakia, beharrezko kantitatea eta helmuga-portua aurrekontua eskatzeko.

2000 kNGehienezko bultzada
23 MPaLan-presioa
Φ110×Φ75Zulo × haga
815 mmTrazua

Zergatik aukeratzen dute aireko laneko ibilgailuek goiko besoko zilindro hidrauliko hau

Aireko laneko ibilgailuek langileak goi-karguetara eramaten dituzte elektrizitatea konpontzeko, kaleko argiak aldatzeko, iragarkiak instalatzeko eta eraikinen mantentze lanak egiteko. Goiko besoaren zilindroa plataforma altxatzen eta eusten duen oinarrizko osagai hidraulikoa da. Bultzada galtzen badu, kargapean noraezean edo olioa isurtzen badu, ibilgailu osoa ez da fidagarri bihurtzen altuera handiko lanetan.

Raydafon-ek aireko laneko ibilgailuaren goiko besoko zilindro hidrauliko hau eraikitzen du baldintza horietarako. Pistoi bikoitzeko diseinu patentatu batek 2000 kN-ko bultzadara iristen du eta lan-plataforma etengabe altxa dezake 50 m-ra, ±3 cm-ko kokapen-errorea kontrolatuta. Zilindro-gorputzak aleazio-altzairu berezia erabiltzen du, forjatua eta bero-tratamendua sei aldiz tratatua, altzairu arrunta baino %40ko gogortasuna lortuz. Zigilatze-egitura konposatu laukoitzak euri handiari, hautsari, haize gogorrari eta kostaldeko gatz-ihintza jasaten dio, eta itsasertzeko etengabeko erabileran egiaztatu da 3 urtez isuririk gabe.

Hornitzaileak alderatzen dituzten erosleentzat, Raydafon-ek fabrikako zuzeneko prezioak, OEM ekoizpena eta loteen kalitate egonkorra eskaintzen ditu. Beheko besoko zilindroak edo aireko ibilgailuen osagai hidraulikoak ere eskuratzen badituzu, berrikusi osoaAireko Laneko Ibilgailuen Zilindro Hidraulikoakkategoria etaBoom Aireko Laneko Ibilgailuaren Beheko Besoaren Zilindro Hidraulikoaorrialdea.

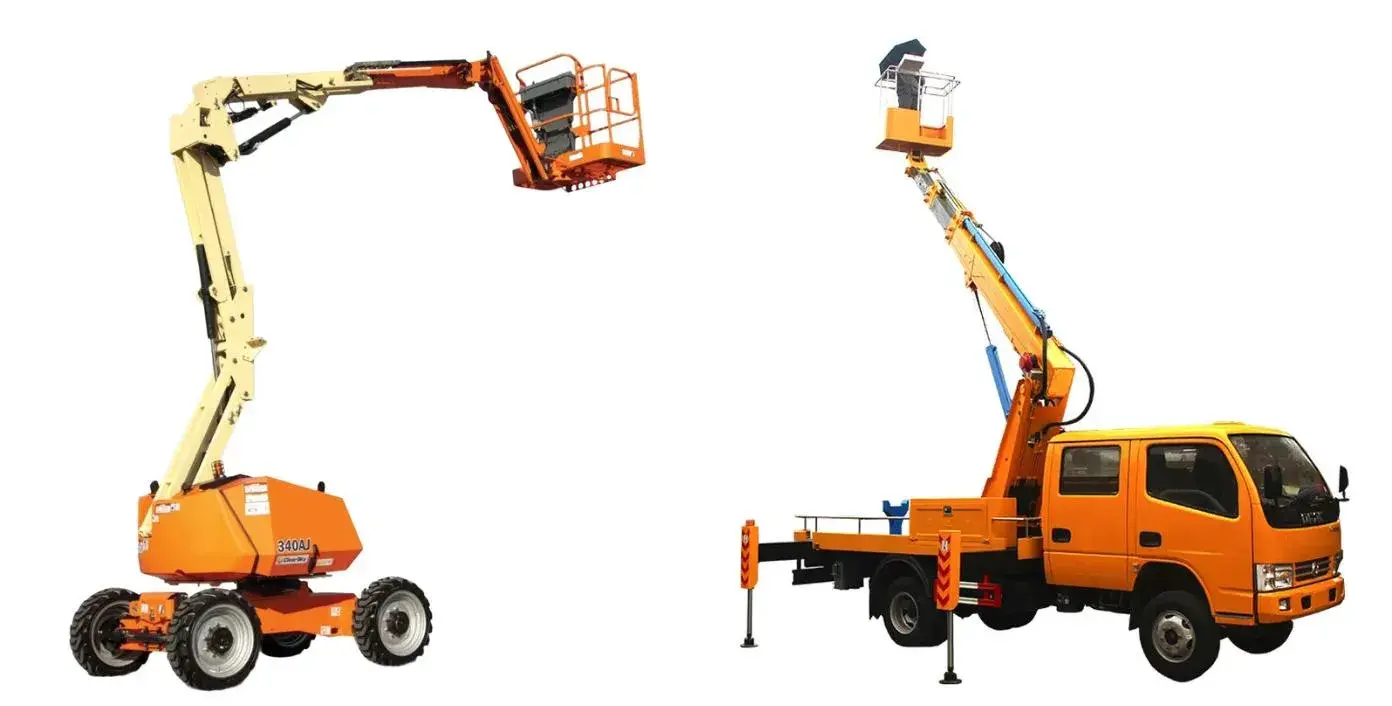

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
Goiko besoko zilindro hidraulikoa boom aireko laneko ibilgailuetarako eta aireko plataformetarako

Eredu estandarra eta neurri teknikoak

Beheko goiko besoko zilindro estandarrak aireko laneko ibilgailu arruntak eta aireko plataforma aplikazioak estaltzen ditu. Zure ekipoak muntaketa-eredu ezberdin bat erabiltzen badu, bidali OEM marrazki-zenbakia edo lagin fisiko bat alderantzizko ingeniaritzarako eta ekoizpen pertsonalizaturako.

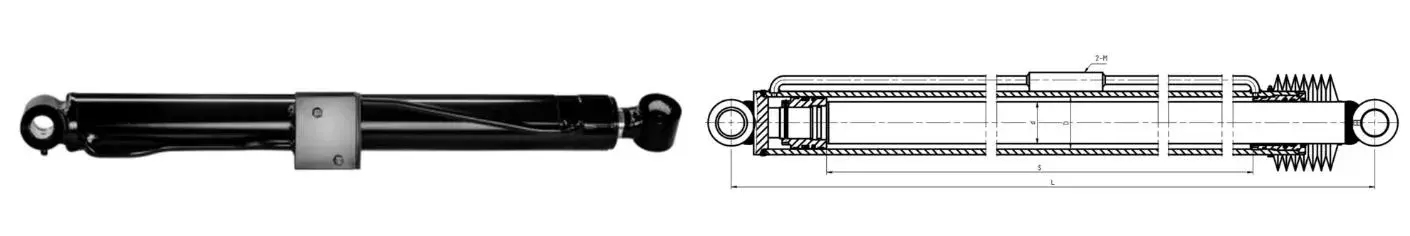

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
GTHZ210C-620500-000 goiko besoko zilindro eredu estandarraren erreferentziako dimentsioa
Zilindroaren izena Marrazki Zenbakia Zuloaren diametroa D Hagaxka Diametroa d Trazua S Instalazio distantzia L Lan-presioa Interfazea M Pisua
Goiko besoko zilindroa GTHZ210C-620500-000 Φ110 mm Φ75 mm 815 mm 1433 mm 23 MPa 2-Φ9 100 kg

Beste zuladura, ibilbidea, instalazio distantzia edo ataka posizio bat behar al duzu? Raydafon-ek goiko besoko zilindro hidrauliko pertsonalizatu bat sor dezake zure marrazkiaren aurka. Erlazionatutako ekipo mugikorren zilindroetarako, ikusiGarabi Mugikorreko Zilindro Hidraulikoakkategoria.

Oinarrizko Errendimenduaren Ezaugarriak

01

Altuera handiko altxatzeko potentzia handia

Pistoi bikoitzeko diseinu patentatua 2000 kN-ko bultzadaraino iristen da. Plataforma 50 m-ra altxatzen du ±3 cm-ko barruko kokapen-errorearekin kontrolatuta, altuera handiko kableatu eta mantentze-lan zehatzak onartzen ditu.

02

Ingurune gogoretarako gogortua

Aleaziozko altzairuzko gorputz berezia, forjatua eta bero tratatua sei aldiz, gogortasuna altzairu arrunta baino %40 handiagoa. Zigilatze konposatu laukoitzak euri gogorrak, hautsak, haize gogorrak eta kostaldeko gatz-ihintzak kudeatzen ditu.

03

Eremuan egiaztatutako fidagarritasuna

3 urteko etengabeko funtzionamendua kostaldeko gatz-ihintza ingurunean, isuririk gabe. Tifoi garaian, udal-enpresa batek zilindro hori erabili zuen operazio guztietan eta funtzionamendu egonkorra mantendu zuen.

04

Arina eta malgua

Bolumena % 25 murriztu zen eta pisua % 18 murriztu zen produktu konparagarrien aldean. Aireko laneko ibilgailu mota desberdinetara egokitzen da eta karga murrizten du boomaren egituran.

05

Instalazio azkarra interfazea

Instalazio azkarreko interfazearen diseinuak instalazioaren denbora erdira murrizten du. Teknikari arruntek ordu erdi inguru bete dezakete ordezkapena argibideak jarraituz.

06

OEM pertsonalizazioa

Pertsonalizatutako zuladura, haga, trazua, instalazioaren distantzia, olio-portuaren posizioa, etiketa pribatuaren ontziratzea eta ontziratu gabeko eskaeraren ekoizpena aireko laneko ibilgailu mota desberdinetarako.

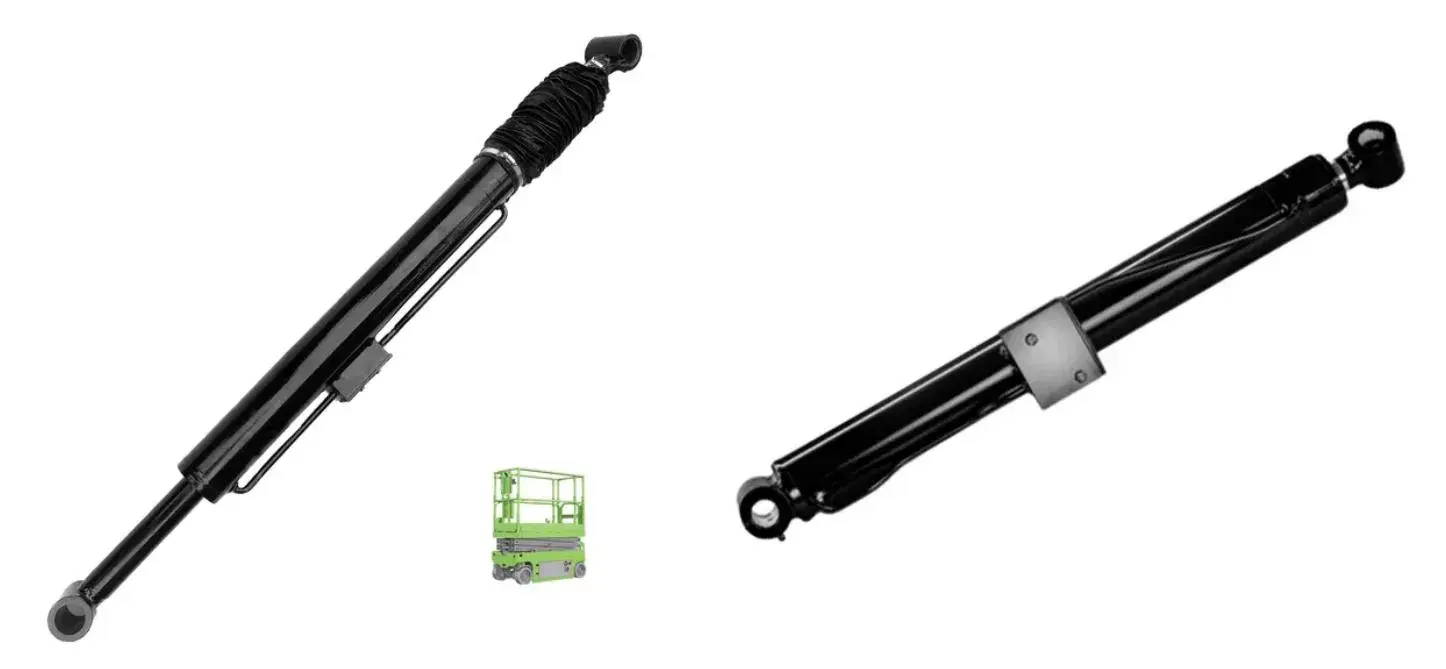

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Goiko besoko zilindroen zigilatzea eta egitura modularra

Elektrizitate-konponketa, Udal Eraikuntza eta Altuera Handiko lanetan aplikazioak

Potentzia sistema Goi-tentsioko dorre eta azpiestazioen mantentze-lanak

Zilindroak 1800 kN-ko bultzada ematen du lan-plataforma 30 m-ra altxatzeko, ±2 cm-ko kokapen-errorearekin. 5. mailako galera baldintzetan ere, egonkortze-sistema integratuak bultzada doitzen du denbora errealean plataforma egonkor mantentzeko linea konektatzeko eta ekipoak ordezkatzeko.

Udal Kale-argia eta iragarkiak instalatzea

Diseinu modularra laneko ibilgailu mota desberdinetara egokitzen da, eta olio-portuaren posizioa malgutasunez doi daiteke. Errepidea berreraikitzeko proiektu batean, obra bakarreko ibilgailu batek 20 kale-argien ordezkapena egin zuen egun batean, aurreko metodoen aldean %40ko eraginkortasuna lortuz.

Eraikina Fatxada eta goi-mailako mantentze-lanak

Bultzada egonkorra eta kokapen zehatza leihoen garbiketa, fatxada konponketa eta seinaleen instalazioa altueran. Zigilatze laukoitzak euriari, hautsari eta haizeari eusten dio kanpoko lanetan.

OEM eta aftermarket Aireko laneko ibilgailu OEM eta konponketa merkatua

Aire-plataforma eraikitzaileek, konponketa-tailerrek eta ondorengo hornitzaileek eredu estandarrak edo pertsonalizatutako goiko besoko zilindroak eska ditzakete etiketa pribatuko ontziarekin. Orga jasotzaileen sistema hidraulikoak ere maneiatzen badituzu, ikusiOrga jasotzailea zilindro hidraulikoasorta.

Kalitate-froga, probak eta esportazio-laguntza

Materialen eta tratamendu termikoaren erregistroak

Aleazio altzairuzko gorputz berezia, sei aldiz forja eta tratamendu termikoa, gogortasuna altzairu arrunta baino %40 handiagoa. Material-erregistroak ontziratu gabeko bidalketekin eman daitezke.

Presio- eta bultzada-probak

Zilindro bakoitza isurketak, trazuaren leuntasuna eta ataka egokitzea egiaztatzen da ontziratu aurretik. Bultzadaren errendimendua presio nominalaren aurka egiaztatzen da.

Dimentsio-ikuskapena

Alea, haga, ibilbidea, instalazio-distantzia eta portu-dimentsioak agindutako marrazkiaren edo bezeroaren laginaren arabera erregistratzen dira.

Esportatu paketatzea

Zilindroak herdoilaren aurkako olioz eta amaierako tapoi babestuz josita daude. Solaseko eskaerak paletizatu eta lotu daitezke itsas garraiatzeko, aireko garraiatzeko edo espresuki bidaltzeko.

OEM pertsonalizatutako eskaera-prozesua

01 urratsa Bidali aplikazioaren xehetasunak

Ekipamendu mota, marrazki-zenbakia, zuloa, haga, trazua, instalazio-distantzia, portuaren tamaina, kantitatea eta helmuga-portua eman.

02 urratsa Ereduaren berrikuspena

Raydafon-ek GTHZ210C-620500-000 modeloa edo goiko besoko zilindro pertsonalizatua zure ekipamendua egokitzen den egiaztatzen du.

03 urratsa Laginaren eta marrazkien onespena

OEM proiektuetarako, Raydafon-ek alderantzizko ingeniaritza egiten du lagina eta dimentsioak berresten ditu ontziratu gabeko ekoizpenaren aurretik.

04 urratsa Ekoizpena eta aurrekontua

Marrazketa onartu ondoren, Raydafon-ek FOB Ningbo aurrekontua, produkzio-egutegia eta paketatzearen xehetasunak eskaintzen ditu.

Maiz egiten diren galderak

Zer da boom aireko ibilgailuaren goiko besoko zilindro hidraulikoa?

Boom aireko laneko ibilgailuaren goiko besoko zilindro hidraulikoa aireko laneko ibilgailu edo aireko plataforma baten goiko boom-a gidatzen duen eragingailu hidrauliko bat da. Lan-plataforma altxatu eta kokatzen du, langileek energia konponketa, udal eraikuntza, iragarki-taulen instalazioa eta altuera handiko beste zeregin batzuk segurtasunez egin ditzaten. Boom altxatzeko sistemaren osagai hidrauliko nagusietako bat da.

Zein eredu estandar ekoizten du Raydafonek?

Raydafon-ek GTHZ210C-620500-000 modelo estandarra ekoizten du Φ110 mm-ko zuloarekin, Φ75 mm-ko hagaxka, 815 mm-ko ibilbidea, 1433 mm-ko instalazio distantzia, 23 MPa lan-presioa, 2-Φ9 portua eta 100 kg-ko pisua. Zulo pertsonalizatua, hagatxoa, trazua, instalazio-distantzia eta ataka-posizioa eskuragarri daude OEM marrazkien edo lagin fisikoen aurka.

Zenbat bultzada sor dezake goiko besoko zilindro honek?

Pistoi bikoitzeko diseinu patentatua 2000 kN gehienezko bultzadara iristen da eta lan-plataforma etengabe altxa dezake 50 m-ra. Potentzia-sistemaren mantentze-lanetan, zilindroak 1800 kN-ko bultzada indartsua ematen du plataforma 30 m-ra altxatzeko, ±2 cm-ko kokapen-errorea kontrolatuta, eta egonkortasuna mantentzen du 5. mailako galera baldintzetan.

Zein material eta zigilatzeko sistema erabiltzen dira?

Zilindroaren gorputza aleazio bereziko altzairuz egina dago, forjatua eta bero-tratamendua sei aldiz tratatua, altzairu arrunta baino %40ko gogortasuna handiagoa duena. Zigilatze-egitura konposatu laukoitzak euri handiari, hautsari, haize gogorrari eta kostaldeko gatz-ihintzak jasaten die. Zilindroa etengabe erabili da 3 urtez kostaldeko gatz ihinztatutako inguruneetan, isuririk gabe.

Raydafon-ek ekoitzi al ditzake OEM besoen goiko zilindro pertsonalizatuak?

Bai. Raydafonek OEM ekoizpena onartzen du bezeroen marrazkietatik edo lagin fisikoetatik abiatuta. Zulo pertsonalizatua, hagaxka, trazua, instalazioaren distantzia, olio-portuaren posizioa, etiketa pribatuaren ontziratzea eta eskaera handien ekoizpena aireko laneko ibilgailu mota desberdinetarako eskuragarri daude.

Zer informazio behar da aurrekontua egiteko?

Bidali marrazki-zenbakia edo lehendik dagoen laginaren xehetasunak, zulamenaren diametroa, hagaren diametroa, trazua, instalazioaren distantzia, lan-presioa, atakaren tamaina, eskaeraren kantitatea eta helmugako portua. Raydafon-ek FOB Ningbo aurrekontuarekin eta epearekin erantzungo du.

Nola eska dezaket lagin bat edo eskaera handi bat?

Erabili orrialde honetako kontsulta formularioa edo jarri harremanetan Raydafonekin telefonoz, posta elektronikoz edo WhatsApp bidez. Sartu behar den eredua, marrazki-zenbakia, kantitatea eta aplikazioa. Salmenta taldeak laginaren erabilgarritasuna, ontziratu gabeko ekoizpen-egutegia eta paketatzearen xehetasunak berretsiko ditu.

Boom-a Aireko Laneko Ibilgailuaren goiko besoko zilindro hidraulikoak iturtzeko prest?

Bidali zure marrazki-zenbakia, zuloa / haga / trazuaren eskakizuna, laneko presioa, atakaren tamaina, eskaeraren kantitatea eta helmugako portua. Raydafon-ek eredu estandarra berretsiko du edo goiko besoko zilindro hidrauliko pertsonalizatu bat diseinatuko du, eta, ondoren, FOB Ningbo aurrekontua emango du epe eta paketatze xehetasunekin.
