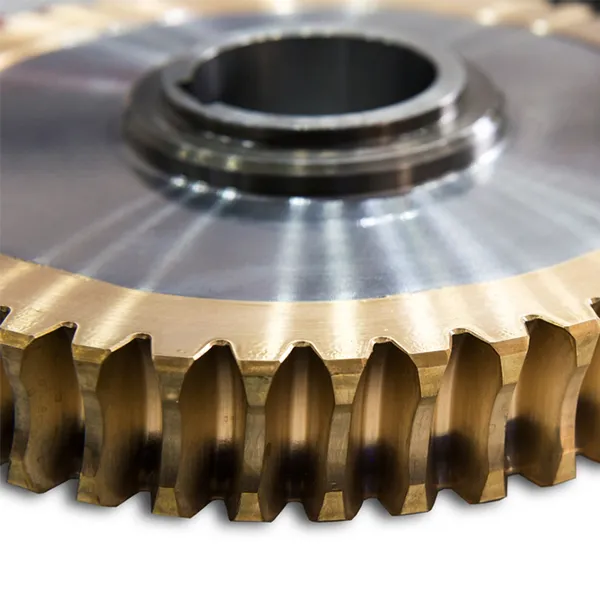

Brass Worm Wheel
  • Brass Worm WheelBrass Worm Wheel
  • Brass Worm WheelBrass Worm Wheel

Brass Worm Wheel

Raydafon Txinan oinarritutako OEM fabrikatzailea eta letoizko harra gurpilen hornitzailea da ingeniaritza makineria, metalurgia ekipamendua, gailu medikoak, ontzigintza eta biltegi automatizatuetan. Ekoizpen estandarrak ZCuSn10Pb1 eztainu brontzea erabiltzen du, HB≥80 gogortasuna, higadura erresistentzia letoi arrunta baino % 30 inguru handiagoa. Engranajea bost zehaztasun-urratsen bidez prozesatzen da: galdaketa, biraketa, biraketa fina, hobbing eta artezketa - hortzaren gainazaleko zimurra Ra ≤1,6μm eta 0,05 mm-tik beherako sareko errorea bat datorren harrarekin. Transmisioaren eraginkortasuna estandarra nazionala baino % 15 inguru handiagoa da eta auto-lubrikatze-errendimenduak olioaren menpekotasuna murrizten du. 5000 orduko etengabeko funtzionamendu-probak 0,01 mm-tik beherako higadura-tasa erakusten du 100 orduko. Lagin estandarra: 0,5 modulua, 20 hortz, hortzen diametroa 11,2 mm, altuera 12 mm, kanpoko diametroa 11 mm, zulamena 4 mm, pisua 16 g. Modulu pertsonalizatua, hortz kopurua, kanpoko diametroa 50 mm-tik 300 mm-ra eta materialaren kalifikazioa onartzen dira. Eskaera arruntetarako entrega 15 egun ingurukoa da. Bidali marrazkia, materialaren kalifikazioa, kantitatea eta helmugako portua aurrekontu azkarra lortzeko.
Txinako OEM Brass Worm Gurpilen fabrikatzailea

Letoizko Worm Wheel Fabrikatzailea Worm Gear Driverentzako Ingeniaritza, Medikuntza eta Ontzigintzako Ekipamenduetan

Raydafon Txinan oinarritutako fabrika-zuzeneko fabrikatzailea eta letoizko harra gurpilen hornitzailea da. Letoizko harra gurpil honek ZCuSn10Pb1 eztainu brontzea erabiltzen du HB≥80 gogortasunarekin eta higadura erresistentzia letoi arruntak baino %30 inguru handiagoa. Bost zehaztasun-urratsen bidez prozesatzen da - galdaketa, biraketa, torneaketa fina, hobbing eta artezketa - hortzen gainazaleko zimurra Ra ≤1,6μm eta 0,05 mm-tik beherako sareko errorea bat datorren harrarekin. Transmisioaren eraginkortasuna estandarra nazionala baino % 15 inguru handiagoa da, eta 5000 orduko etengabeko funtzionamendu proba batek 0,01 mm-tik beherako higadura-tasa erakusten du 100 orduko. Aplikazioen artean hondeamakinaren biratzea, eskorga altxatzea, ijezketa-arrabolen transmisioa, CT eskanerra biratzen diren markoak, hortz-aulkiaren doikuntza, bizkarreko garabiak luffatzea eta biltegi automatizatuak daude. Modulu pertsonalizatua, hortz kopurua eta kanpoko diametroa 50 mm-tik 300 mm-ra onartzen dira. Bidali marrazkia, materialaren kalifikazioa, kantitatea eta helmuga portua aurrekontua eskatzeko.

HB≥80Gogortasuna
Ra≤1,6μmHortzen gainazala
<0,05 mmSareko errorea
+ %15Eraginkortasuna vs estandar nazionala
15 egunEntrega estandarra

Materiala, doitasuna eta autolubrikazioaren abantailak

Raydafon-ek letoizko harra gurpil hau ekoizten du ZCuSn10Pb1 eztainu brontzea erabiliz. Letoi arruntarekin alderatuta, aleazio honek gogortasun handiagoa, higadura erresistentzia hobea eta errendimendu egonkorragoa eskaintzen ditu etengabeko kargapean. Bost urratseko ekoizpen-prozesuak hortzen geometria eta gainazaleko akabera kontrolatzen ditu, eta hori garrantzitsua da zizare-ardatzarekin uztartzeko.

1. urratsa - Galdaketa

ZCuSn10Pb1 eztainu brontzea ale-egitura kontrolatua duten hutsuneetan botatzen da gogortasun egonkorra izateko.

2. urratsa - Torneaketa zakarra eta fina

Kanpoko diametroa, zuloa, urratsa eta aurpegiak tolerantziara bihurtzen dira engranajeak moztu aurretik.

3. urratsa - Hobbing

Hortz helikoidala profila zizare-ardatzarekin bat etortzeko mozten da, hortz-zenbakia eta modulua marrazki bakoitzeko kontrolatuta.

4. urratsa - Artezketa

Hortzen gainazala Ra ≤1.6μm-ra ehotzen da eta harrarekin lotura-errorea 0,05 mm-tik behera mantentzen da.

5. urratsa - Ikuskatzea eta paketatzea

Gogortasuna, dimentsioa eta sareak egiaztatzen dira. Paketatu aurretik herdoilaren aurkako olioa eta babes-bilgarriak aplikatzen dira.

Erlazionatutako engranaje eta transmisio piezak hornitzen dituzten erosleentzat, berrikusi osoaZehaztasun engranajeakategoria,Zizare-engranajea eta harra-ardatzaorrialdea, etaDuplex Worm Gearorrialdea.

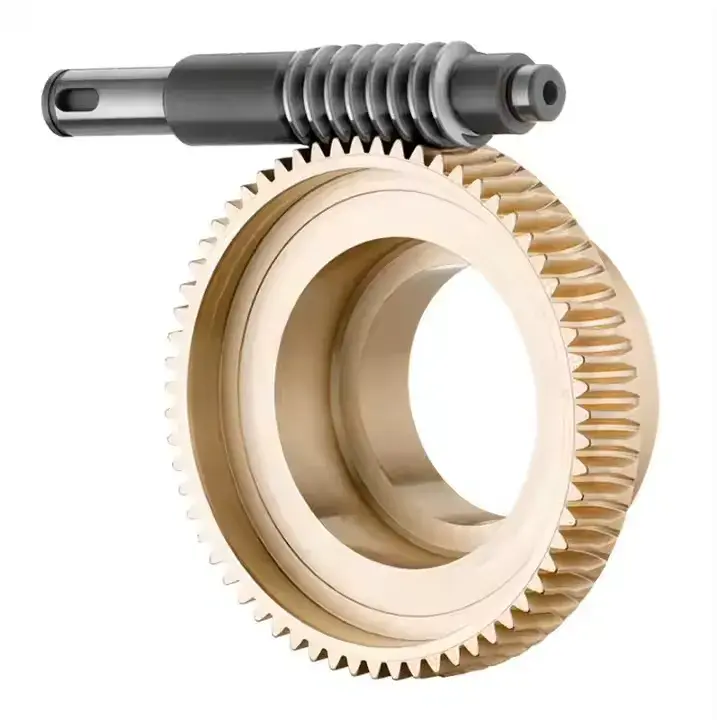

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
ZCuSn10Pb1 eztainu brontzez egindako letoizko harra

Zehaztapen estandarrak eta neurriak

Beheko tauletan laginaren zehaztapen estandarrak, harra-gurpilaren tamaina eta hari-engranajearen ardatzaren tamaina bat datoz. Modulu pertsonalizatua, hortz kopurua, kanpoko diametroa 50 mm-tik 300 mm-ra, zulamena eta materialaren kalifikazioa OEM proiektuetarako onartzen dira.

Zehaztapen estandarrak

Elementua Balioa
Materiala Letoia (ZCuSn10Pb1 eztainu brontzea)
Kolorea Horia
Modulua 0.5
Pisua 16 g

Zizare-gurpilaren tamaina

Elementua Balioa
Hortzak 20
Hortzen diametroa 11,2 mm
Altuera 12 mm / 0,47 hazbete
Kanpoko diametroa 11 mm / 0,43 hazbete
Zuloaren diametroa 4 mm / 0,16 hazbete
Urratsaren tamaina 9 × 7 mm / 0,35 × 0,27 hazbete (Dia × H)
Tamaina orokorra 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 hazbete (H × OD × ID)

Worm Gear Ardatzaren tamaina

Elementua Balioa
Altuera 20 mm / 0,79 hazbete
Kanpoko diametroa 9,8 mm / 0,39 hazbete
Barruko diametroa 3,17 mm / 0,12 hazbete
Tamaina 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 hazbete (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Letoizko gurpil estandarraren dimentsio-erreferentzia

Aplikazioak Ingeniaritza Makineria, Ekipamendu Medikoa eta Ontzigintzan

Ingeniaritza-makineria

Excavadorearen biratzeko mekanismoak bertan oinarritzen dira karga astuneko momentua maneiatzeko eta lohi-egoeretan bira-plaka abiada eta leun gelditzeko. Orga jasotzaile-sistemek 3 tonako zametan astindu gabe altxatzeko erabiltzen dute.

Ekipamendu metalurgikoak

Ijezketa errotaren transmisioak funtzionamendu egonkorra mantentzen du 250 °C-tan, altzairuzko plakaren lodiera uniformea ​​onartzen du. Altzairuzko zuloa okertzeko gailuek bere propietate autolubrikatzaileak erabiltzen dituzte altzairu urtuaren olio kutsadura saihesteko.

Ekipamendu medikoa

CT eskaner birakariak 45 dB-tik behera ibiltzen dira letoizko harra-gurpil honekin, irudi argiak onartzen dituena. Hortz tratamendu-aulkiaren doikuntzak 0,5 mm-ko zehaztasun-altxatzea eta jaistea lortzen du.

Ontzigintza

Kubiertako garabien luffing-mekanismoek gatz-ihinztaduraren korrosioari aurre egiten diote eta oraindik ez dira irrist egiten gatz-ihinztatze probak 500 ordu igaro ondoren. Itsasontzien zuzendaritza-sistemek norabide-kontrol zehatza mantentzen dute haizeetan eta olatuetan.

Biltegiratze automatizatua

Pilagailu-jasotze-sistemek 20 ekintza egiten dituzte minutuko kokapen-errorea 1 mm-tik gorakoa izan gabe. Lerroak sailkatzeko gidatzeko gailuek abiadura handiko norabide aldaketak kudeatzen dituzte pakete-blokerik gabe.

Ehungintza eta ontziak

Ehungintzako eta ontziratzeko ekipamenduek potentzia-transmisio egonkorra, auto-lubrikatzea eta energia-kontsumoa murrizten dute etengabeko txanda luzeetan.

Erlazionatutako transmisio-osagaietarako, berrikusiTorlojua engranajeakategoria etaEngranaje alakoaorrialdea.

Kalitate-froga, probak eta esportazio-laguntza

Materialen eta gogortasunaren erregistroak

ZCuSn10Pb1 eztainu brontzezko kalifikazioa, HB≥80 gogortasuna eta tratamendu termikoko edo galdaketa-erregistroak ontziratu gabeko bidalketekin eman daitezke.

Hortzen profila eta dimentsioko ikuskapena

Modulua, hortz-zenbakia, hortzen diametroa, kanpoko diametroa, zuloa eta urrats-dimentsioak agindutako marrazki edo laginaren arabera ikuskatzen dira.

Sareak eta zarata egiaztatzea

Lote bakoitza 0,05 mm-tik beherako sare-errorea egiaztatzen da bat datorren harrarekin, biraketa leunarekin eta martxan dagoen zarata txikiarekin.

Esportatu paketatzea

Engranajeak herdoilaren aurkako olioz eta babes-bilgarriz josita daude. Solaseko eskaerak paletizatu eta lotu daitezke itsas garraiatzeko, aireko garraiatzeko edo espresuki bidaltzeko.

OEM pertsonalizatutako eskaera-prozesua

01 urratsa Bidali aplikazioaren xehetasunak

Eman modulua, hortz kopurua, kanpoko diametroa, zuladura, urratsaren tamaina, materialaren kalifikazioa, kantitatea eta helmuga portua.

02 urratsa Marrazkia edo laginaren berrikuspena

Raydafonek OEM marrazkia edo lagin fisikoa berrikusten du eta zehaztapenak eta material aukeraketa berresten ditu.

03 urratsa Lagina eta onespena

Proiektu pertsonalizatuetarako, Raydafon-ek lagin bat ekoizten du eroslearen berrespenerako, ontziratu gabeko ekoizpena baino lehen.

04 urratsa Ekoizpena eta aurrekontua

Onartu ondoren, Raydafon-ek FOB Ningbo aurrekontua, produkzio-egutegia eta paketatzearen xehetasunak eskaintzen ditu.

Maiz egiten diren galderak

Zer da letoizko harra?

Letoizko harra-gurpila harra-engranaje baten gurpil-zatia da, harra-ardatz batekin uztartuz mugimendua eta momentua transmititzeko 90°-ko ardatz-angeluan. Letoizko eta brontzezko aleazioak erabiltzen dira, marruskadura baxua, higadura erresistentzia ona eta autolubrikadura-propietateak eskaintzen dituztelako, altzairu gogortutako harrarekin konbinatuta.

Zer material erabiltzen du Raydafonek?

Raydafon ekoizpen estandarrak ZCuSn10Pb1 eztainu brontzea erabiltzen du HB≥80 gogortasunarekin eta higadura erresistentzia letoi arruntak baino %30 inguru handiagoa. Beste brontze edo letoi kalifikazio batzuk erabil daitezke eskaeraren arabera, kargaren, abiaduraren eta ingurunearen arabera.

Zer zehaztasun eta eraginkortasun lor daiteke?

Engranajea bost zehaztasun-urratsen bidez prozesatzen da: galdaketa, biraketa, biraketa fina, hobbing eta artezketa - hortzaren gainazaleko zimurra Ra ≤1,6μm eta 0,05 mm-tik beherako sareko errorea bat datorren harrarekin. Transmisioaren eraginkortasuna estandarra nazionala baino % 15 inguru handiagoa da, eta 5000 orduko etengabeko funtzionamendu proba batek 0,01 mm-tik beherako higadura-tasa erakusten du 100 orduko.

Zein da laginaren tamaina estandarra?

Lagin estandarra: 0,5 modulua, 20 hortz, hortzen diametroa 11,2 mm, altuera 12 mm, kanpoko diametroa 11 mm, zulamena 4 mm, pisua 16 g. Bat datorren harra-engranajearen ardatza: altuera 20 mm, kanpoko diametroa 9,8 mm, barne diametroa 3,17 mm. Modulu pertsonalizatua, hortz kopurua, kanpoko diametroa 50-300 mm eta zuloa onartzen dira.

Zeintzuk dira aplikazio nagusiak?

Aplikazioen artean hondeamakina biratzeko mekanismoak, orga jasotzaileak altxatzeko sistemak, ijezketa-errota-arrabolen transmisioa, altzairuzko txorrota okertzeko gailuak, CT eskanerra biratzen diren markoak, hortz-aulkiaren doikuntza, bizkarreko garabiak, ontzien gidatzeko sistemak, biltegi automatikoko pilagailuak eta sailkatze-lerroak zuzentzeko gailuak daude.

Zer informazio behar da aurrekontua egiteko?

Bidali marrazkia edo laginaren xehetasunak, modulua, hortz kopurua, kanpoko diametroa, zuladura, materialaren kalifikazioa, kantitatea eta helmuga portua. Raydafon-ek FOB Ningbo aurrekontuarekin eta epearekin erantzungo du.

Zein da entrega-denbora?

Eskaera estandarrak 15 egun inguru bidaltzen dira eskaera berresten ondoren. Eskaerak pertsonalizatuak edo handizkakoak marrazkiaren konplexutasunaren eta kantitatearen araberakoak dira. Raydafon-ek egutegi eguneratua eskaintzen du marrazkiak onartu ondoren.

Letoizko gurpil pertsonalizatuak eskuratzeko prest?

Bidali zure marrazkiaren edo laginaren xehetasunak, modulua, hortz-zenbakia, kanpoko diametroa, zuladura, materialaren kalifikazioa, eskaera-kopurua eta helmuga-ataka. Raydafon-ek zehaztapena berretsiko du, lagin bat ekoiztuko du behar izanez gero, eta, ondoren, FOB Ningbo aurrekontua emango du epe eta paketatzearen xehetasunekin.
