Worm Gearbox

Raydafon, Txinako kalitate handiko zizare murrizteko fabrika, hainbat ekipamenduren beharretara zehaztasunez bat dator eta fabrikatzaile eta hornitzaile fidagarri bat aurkitzeko zure lehen aukera da. Kalitate egonkorra eta arrazoizko prezioen laguntza eskaintzen dugu, eta oso erabiliak dira elikagaiak ontziratzeko, garraiatzeko makineria, egurra lantzeko makineria, nekazaritza ekipamendu eta beste eszenatoki batzuetan.

Raydafon-ek zizare-engranajeen erreduzitzaileen egitura-optimizazioan eta errendimendua hobetzen du arreta. Produktuek erresistentzia handiko aluminiozko aleazio edo burdinurtuzko etxebizitza bat erabiltzen dute, sendoa eta korrosioarekiko erresistentea dena eta hezetasun handiko, hauts handiko edo maiz bibrazioko lan baldintza konplexuetarako egokia. Barneko zizare-engranajea errendimendu handiko kobre aleazioz egina dago, kalitate handiko aleazio altzairuzko harrarekin konbinatuta, eta zehaztasunez artezteko eta tratamendu termikoa egin ondoren, sare leuna da, zarata txikia da, transmisioaren eraginkortasuna handia eta tenperatura baxuko funtzionamendua etengabeko lan baldintzetan mantentzen da, makina osoaren zerbitzu-bizitza luzatuz.

Produktuaren fidagarritasuna hobetzeko, Raydafon-en engranaje-kutxa bakoitzak kargarik gabeko proba, olio-zigilatzeko proba eta hortzen gainazaleko kontaktuaren proba egiten ditu fabrikatik irten aurretik, olio-isuririk, zaratarik eta muntaketa-errorerik ez ziurtatzeko. Lubrifikazio-zatiak errendimendu handiko koipe sintetikoa edo engranaje-olioa erabiltzen du -20 ℃ eta + 80 ℃ arteko lan-ingurunera egokitzeko. Modelo batzuk arnasketa-balbula batekin horni daitezke zigiluaren bizitza luzatzeko eta mantentze-maiztasuna murrizteko.

Gure harra-engranaje-kutxak etxeko makineria eta ekipoen fabrikatzaile ezberdinei balio ez ezik, Europara, Ameriketara, Asiako hego-ekialdera, Ekialde Hurbilera eta beste leku batzuetara ere esportatzen ditu, bezero globalei transmisio-soluzio egonkorrak eskainiz. Raydafonek beti jarraitzen du "transmisio fidagarriagoa eta zerbitzu eraginkorragoa" printzipioa eta etengabe hobetzen ditu produktuen estandarrak eta zerbitzuaren erantzun-abiadura.

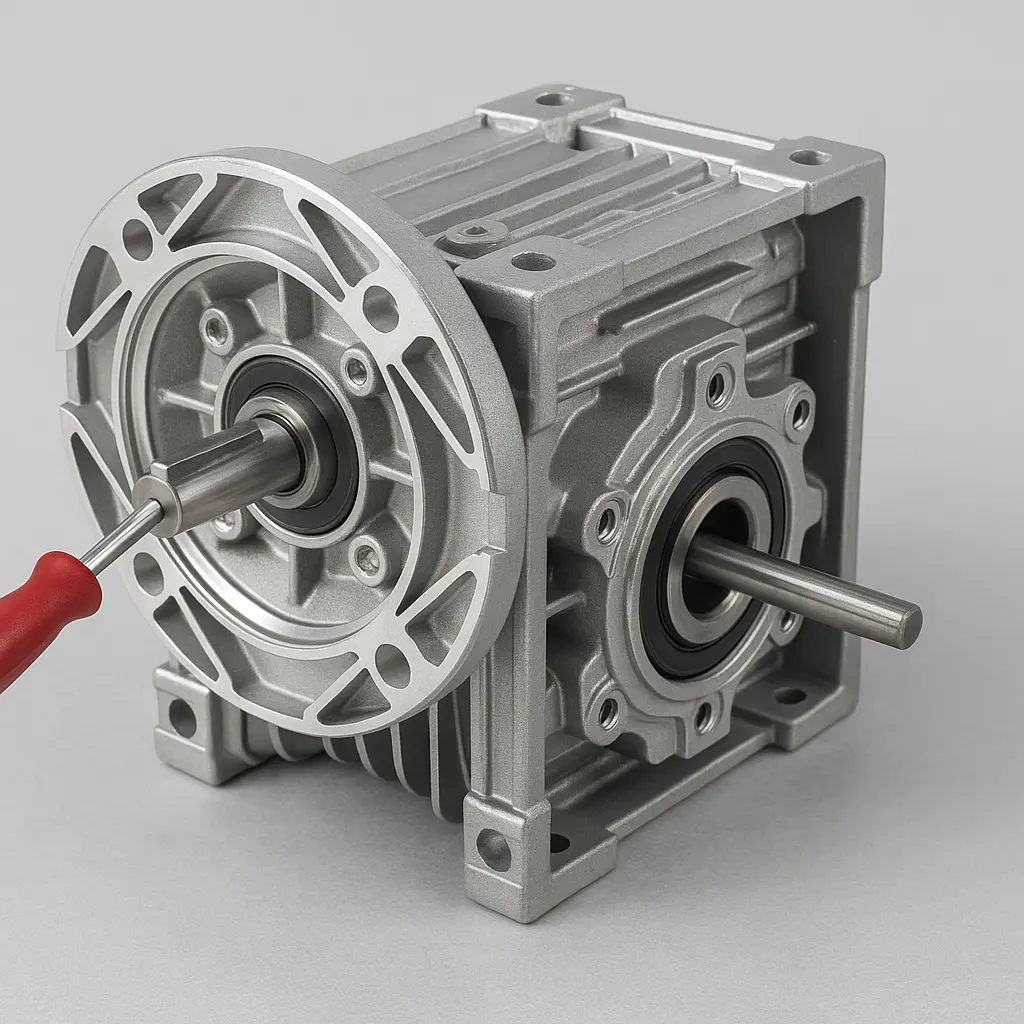

Nola doitu atzerakada Worm Gearbox-en

Zizare-engranajearen erreduzigailuaren transmisio-sisteman, erreakzioaren tamaina zuzenean lotuta dago ekipoaren funtzionamendu-egonkortasunarekin, transmisio-eraginkortasunarekin eta zerbitzu-bizitzarekin. Erreakzio deiturikoak bi hortzen gainazalen artean gorde behar den tarte txikiari egiten dio erreferentzia, interferentziak saihesteko eta sare leuna bermatzeko harra eta harra eta gurpila saretzen ari direnean. Raydafon-ek ekoitzitako Worm Gearbox zehaztasunez doitzen da fabrikatik irten aurretik, baina erreakzio aldaketak saihestezinak dira epe luzerako erabileran edo berriro instalatzean, beraz, oso beharrezkoa da doikuntza metodo zuzena menperatzea.

Jolasa egokitu baino lehen, ziurtatu erreduktorea itzali-egoeran dagoela eta karga guztiz deskargatuta dagoela biraketa-arriskurik ekiditeko. Garbitu erreduzigailuaren gainazala desmuntatu aurretik, doikuntza-prozesua ondo doala ziurtatzeko. NMrentzatRV serie harra engranajeaRaydafon-ek erabili ohi dituen erreduktoreak, bere egitura-diseinuak tokiko doikuntzaren erosotasuna hartzen du kontuan. Eredu gehienek sarrera-ardatz eszentrikoko eserlekua edo brida-prekarga-mekanismoa dute, eta horrek eragiketa sinplearen bidez atzerapenaren doikuntza fina lor dezake.

Eragiketa espezifikoko prozesuetan, normalean beharrezkoa da sarrerako muturrean harra ardatzaren finkatze-torlojuak askatzea eta harraren eta harraren gurpilaren sare-sakonera aldatzea mahuka eszentrikoaren edo errodamenduaren eserlekuaren posizioa egokituz. Bien arteko distantzia axiala ere fintu daiteke sarrerako ardatzaren aldean edo harra-gurpilaren aldean juntagailuaren lodiera aldatuz. Egitura mota honek normalean 0,08 eta 0,15 mm arteko alboko sakea egonkor dezake zehaztasun-kontrolaren bidez, sarearen eraginkortasun ona bermatuz eta estuegia ez izateak traba edo higadura areagotzeko.

Doikuntza amaitu ondoren, kargarik gabeko proba osoa egin behar da zarata, bibrazio edo tenperatura igoera anormalik ez dagoela egiaztatzeko, eta, ondoren, karga osoko proba bat egin behar da. Bereziki garrantzitsua da alboko sakea ezin dela estuegi egokitu, bestela korrika erresistentzia handia, hortzaren gainazalaren beroketa larria eta hasierako kalteak ere eragingo ditu. Doikuntza-prozesuan engranajearen alboko higadura handia bada, edo errodamendua askatzen bada, kaxa deformatzen bada, etab., gelditu egin behar da eta piezak ordezkatu edo fabrikatzailearen laguntza teknikoarekin harremanetan jarri behar da.

Raydafon Worm Gearbox guztiek hortzen gainazaleko kontaktuen detekzioa eta kargarik gabeko funtzionamendu probak gainditzen dituzte fabrikatik irten aurretik, engranaje bikoteen sakea egoera onenean dagoela ziurtatzeko. Erabiltzaileei erabiltzeko eta mantentzeko gidaliburuak ere ematen dizkiegu. Erabiltzaileek gunean doikuntza-zailtasunak aurkitzen badituzte, urruneko laguntza teknikoa eskain dezakegu, bideo bidezko orientazioa edo egitura-marrazketa aztertzeko zerbitzuak barne. Arrazoizko egiturari eta muntaketa estandar altuei esker, Raydafon-en produktuek transmisio-egonkortasun ona erakutsi dute automatizazio-ekipamendu, garraiatzeko makineria eta ontziratzeko makineria askotan, eta erantzun zehatza mantendu dezakete abiarazte-gelditze baldintza konplexuetan edo maiztasun handikoetan ere. Alboko sakea behar bezala doitzea ekipamenduaren epe luzerako funtzionamendu egonkorra bermatzeko ezinbesteko baldintza da. Produktuaren egiturari edo tokiko instalazioari buruzko galdera tekniko gehiago izanez gero, jarri harremanetan Raydafon talde teknikoarekin, eta laguntza puntuala eta profesionala emango dizugu.

Nola kalkulatu Worm Gearbox ratioa

A hautatzerakoan edo diseinatzerakoanharra engranaje-kutxa, transmisio-erlazioaren kalkulua (hau da, murrizketa-erlazioa) funtsezko parametroetako bat da. Zizare-engranaje-erreduzitzaileen fabrikatzaile profesional gisa, Raydafon-ek gomendatzen du parametro hau zehaztasunez menperatzea modelo bat hautatu aurretik, irteerako abiadura eta momentua benetako beharrak betetzen dituztela ziurtatzeko.

Engranaje-erreduzitzaile baten transmisio-erlazioa kalkulatzeko metodoa oso zuzena da, eta bere oinarrizko formula hau da:

Transmisio-erlazioa = harra gurpilaren hortz kopurua ÷ harra buru kopurua

Horien artean, harra-gurpilaren hortz-kopurua, oro har, produktuaren plakan edo marrazki teknikoan markatuta dago, eta ohiko balioak 30, 40, 50, 60 eta abar dira; zizare-buruen kopurua 1 edo 2 izan ohi da, zizarearen gurpilak zenbat hortz biratzen dituen adieraziz.

Adibidez, harra gurpilak 40 hortz baditu eta harra buru bakarrekoa bada (buru 1), transmisio-erlazioa hau da:

40 ÷ 1 = 40, hau da, irteerako abiadura sarrerako abiaduraren 1/40 da.

Harra muturreko bikoitza bada (2 buru), orduan harra engranaje hortz kopuru berdinarekin, transmisio-erlazioa hau da:

40 ÷ 2 = 20, dezelerazio efektua erdira murrizten da, baina irteerako abiadura handitu egiten da.

Raydafon-en benetako produktuen seriean, i=7,5-tik i=100-ra bitarteko abiadura-ratio estandarrak eskaintzen ditugu lan-baldintza desberdinetan abiadura eta momentu bihurtze-baldintzak betetzeko. Modelo batzuek etapa anitzeko konbinazioak ere onartzen dituzte transmisio-erlazio handiagoa lortzeko, hala nola 40:1 lehenengo etapan eta 5:1 bigarren etapan, eta transmisio-erlazio osoa 200:1 izatera irits daiteke.

Aipatzekoa da benetako erabileran, transmisio-erlazioaz gain, irteerako momentua, eraginkortasun-galera eta lan-zikloa bezalako faktoreak ere kontuan hartu behar direla. Murrizketa-erlazioa handiegia bada, eraginkortasuna gutxitu egingo da eta bolumena handitu egingo da; txikiegia bada, irteerako momentua ez da nahikoa izango eta karga ezin izango da eraman.

Raydafon-ek azkar gomendatu dezake eredu egokia eta abiadura-erlazio konbinazioa sarrerako potentzian, funtzionamendu-abiaduran, karga-ezaugarrietan eta bezeroak emandako beste parametro batzuen arabera. Gure talde teknikoak hautapen-kalkulu-zerbitzu osoak eskain ditzake ekipoak benetako funtzionamenduan espero den errendimendua lortzen duela ziurtatzeko. Abiadura-erlazioaren kalkuluari edo produktuen parekatzeari buruzko galderarik baduzu, jar zaitez harremanetan Raydafonekin laguntza teknikoa eta iradokizun pertsonalizatuak lortzeko.
