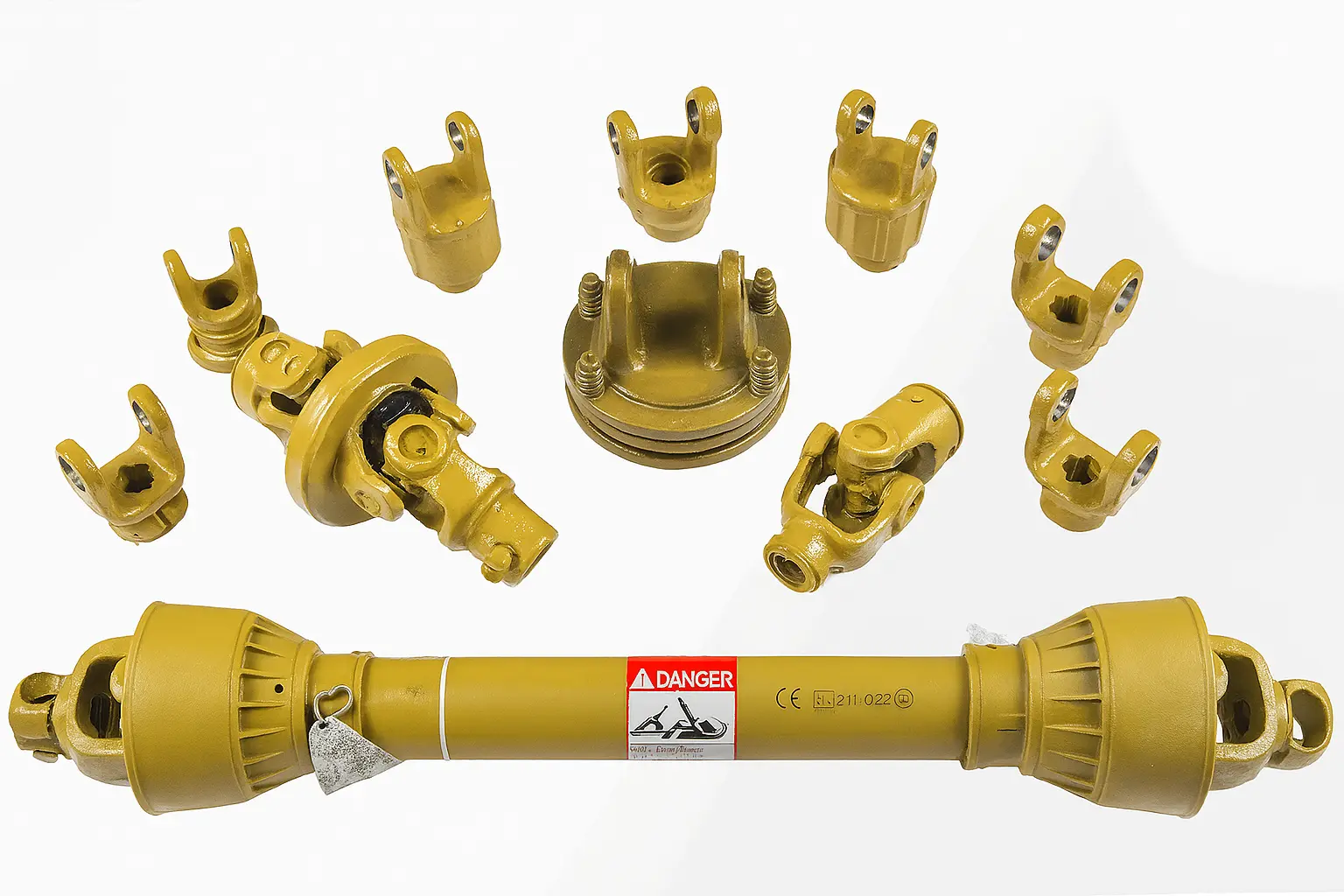

Factory Direct PTO Shaft for Tractors and Agricultural Implements

Raydafon PTO Ardatza - Zer egiten dugun eta nola eraikitzen dugun

Gure fabrika eta esperientzia

  • I+G eta PTO ardatzen fabrikazioan zentratzen gara eta esperientzia sakona dugu nekazaritzako transmisio sistemetan.
  • Gure fabrika Txinako nekazaritza-ekipoen industria klusterrean dago.
  • Prozesu osoa kontrolatzen dugu: materiala eskuratzea, forjatzea, mekanizazioa, muntaia eta probak.
  • PTO Ardatz sorta osoa hornitzen dugu sega-sega, makina birakari, ongarri-hedagailu, birringailu eta abarretarako.
  • Gure produktuak Europa, Amerikara, Ekialde Hurbila, Hego Amerikara eta beste nekazaritza merkatu garatuetara doaz.

Diseinuaren ardatza: segurtasuna, aldakortasuna, iraunkortasuna

  • Gidatze-ardatz bakoitzak erresistentzia handiko karbono altzairuzko hodiak eta forjatutako altzairuzko sardexkak erabiltzen ditu.
  • Erresistentzia handia eta momentu handia - egonkorra karga astunetan eta maiztasun handiko funtzionamenduan.
  • Nazioarteko estandar interfaze anitz eskaintzen ditugu: Italiako CE mota, Alemaniako WAL mota, Amerikako ASAE estandarra, etab.
  • Honek gure ardatzak nekazaritzako makineria marka ezberdinekin bateragarriak egiten ditu.

Eraikitzen ditugun segurtasun-ezaugarriak

  • Segurtasun-estalkia eta momentua mugatzeko enbragea estandarrak dira - gainkargaren kalteak eta kalte pertsonalak trabatzea ekiditen du.
  • Goi-mailako modelo batzuek entxufatu eta ateratze azkarra onartzen dute, kanpoko ordezkapen eta konponketa errazak.
  • Lubrifikazio-zuloaren posizioa ondo diseinatuta dago zigilatzeko egitura batekin - lubrifikazio-zikloak luzatzen ditu eta eguneroko mantentze-lanak murrizten ditu.
  • Multzo bakoitza oreka dinamikoa eta indar-inpaktuaren probak egiten ditu fabrikatik irten aurretik, abiadura handietan bibrazio anormalik ez.

Pertsonalizazioa eta hornikuntza

  • Nekazaritza-makineria OEM eta txikizkako kanalei zerbitzatzen diegu; ezagutzen ditugu sektoreen arteko desberdintasunak.
  • Laginaren pertsonalizazioa eta loteen ekoizpen ez-estandarra onartzen dugu.
  • Entrega-ziklo malguak; gure talde teknikoak aukeraketan eta interfazearen parekatzean laguntzen du.
  • Modelo estandarrak beti daude stockean eta egun berean bidal daitezke.

Non erabiltzen diren gure PTO ardatzak

  • Nekazaritzako makineria ertain eta handia
  • Lorategiko ekipamendua
  • Abere elikadurarako makineria

Aplikazio zehatz bat baduzu,jarri gurekin harremanetanmarrazkiak, zehaztapen-eskuliburuak edo laginak probatzeko laguntzarako. Zuretzako transmisio-soluzio bat egokituko dugu.

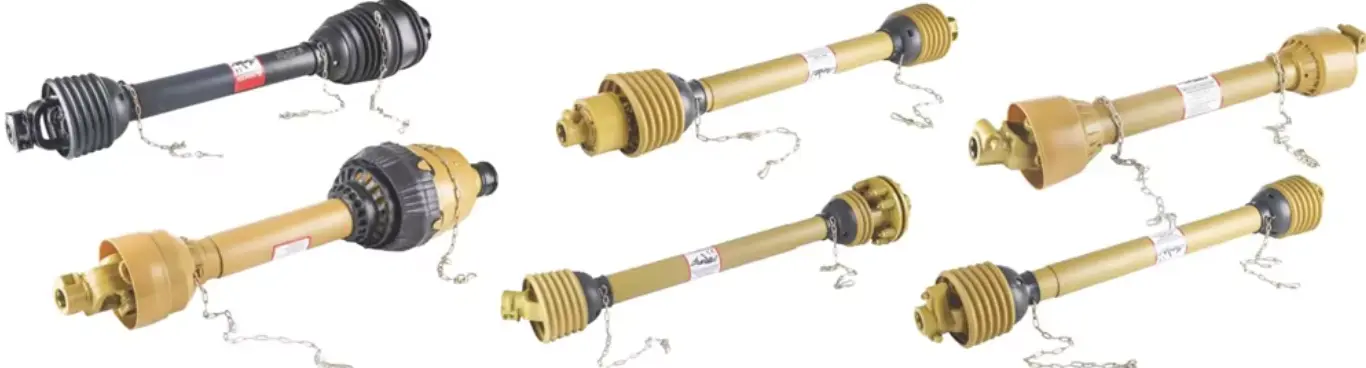

Raydafon PTO Shaft

Nola kendu PTO ardatza engranaje-kaxatik

PTO-ko ardatza kentzea ez da zaila, baina gaizki egiteak interfazearen osagaiak kaltetu ditzake edo segurtasun-arriskuak sor ditzake. Hona hemen nola egitea gomendatzen dizugu.

Hasi aurretik

  • Lehenik eta behin, itzali elikadura iturria.
  • Ziurtatu ekipoa guztiz itzalita dagoela hasi baino lehen.

Egiaztatu konexio mota

  • Raydafon PTO Ardatz gehienek segurtasun-blokeoaren egitura erabiltzen dute.
  • Bilatu bultzatze-motako euste-eraztun bat edo giltza engranaje-kutxaren muturrean.
  • Modelo batzuek torlojuak erabiltzen dituzte - hex edo Torx giltza beharko duzu.

Kentzeko urratsak

  • Hartu babes-estalkia engranaje-kutxatik gertu eta tira ezazu atzera arretaz konexioa agerian uzteko.
  • Botoiak eusteko eraztun motarako: sakatu eraztuna esku batekin eta astiro atera ardatza bestearekin.
  • Torloju motarako: askatu finkatzeko torlojua, eta tira poliki-poliki.

Zer Kontuz

  • Ez tira bortizki edo astindu gehiegi; horrek engranajearen zigilua edo errodamenduen olio zigilua kaltetu dezake.
  • Interfazea herdoilduta eta itsatsita badago, busti ezazu herdoila kentzeko lubrifikatzailea, itxaron minutu batzuk eta saiatu poliki-poliki.
  • Oraindik zaila bada, erabili gomazko mailu bat oskolaren ertza bi aldiz astiro-astiro kolpatzeko, askatzen laguntzeko.

Kendu ondoren

  • Egiaztatu spline interfazea erreba, higadura edo deformaziorik dagoen.
  • Arazoren bat aurkitzen baduzu, ez instalatu gogor — ordeztu osagarria lehenik.
  • Raydafon PTO Ardatzak eta Engranaje-kutxek interfaze estandarrak dituzte: lerrokatu norabidea eta indar gordinarik gabe atzera egiten dute.

Ziurgabeko egitura edo jam bat jotzen baduzu,jarri harremanetan Raydafon-en laguntza teknikoarekin. Egiturazko marrazkiak edo bideo-gidak eman ditzakegu zure ereduan oinarrituta, nekazaritzako ordutegiak atzeratu ez ditzazun.

PTO shaft removal

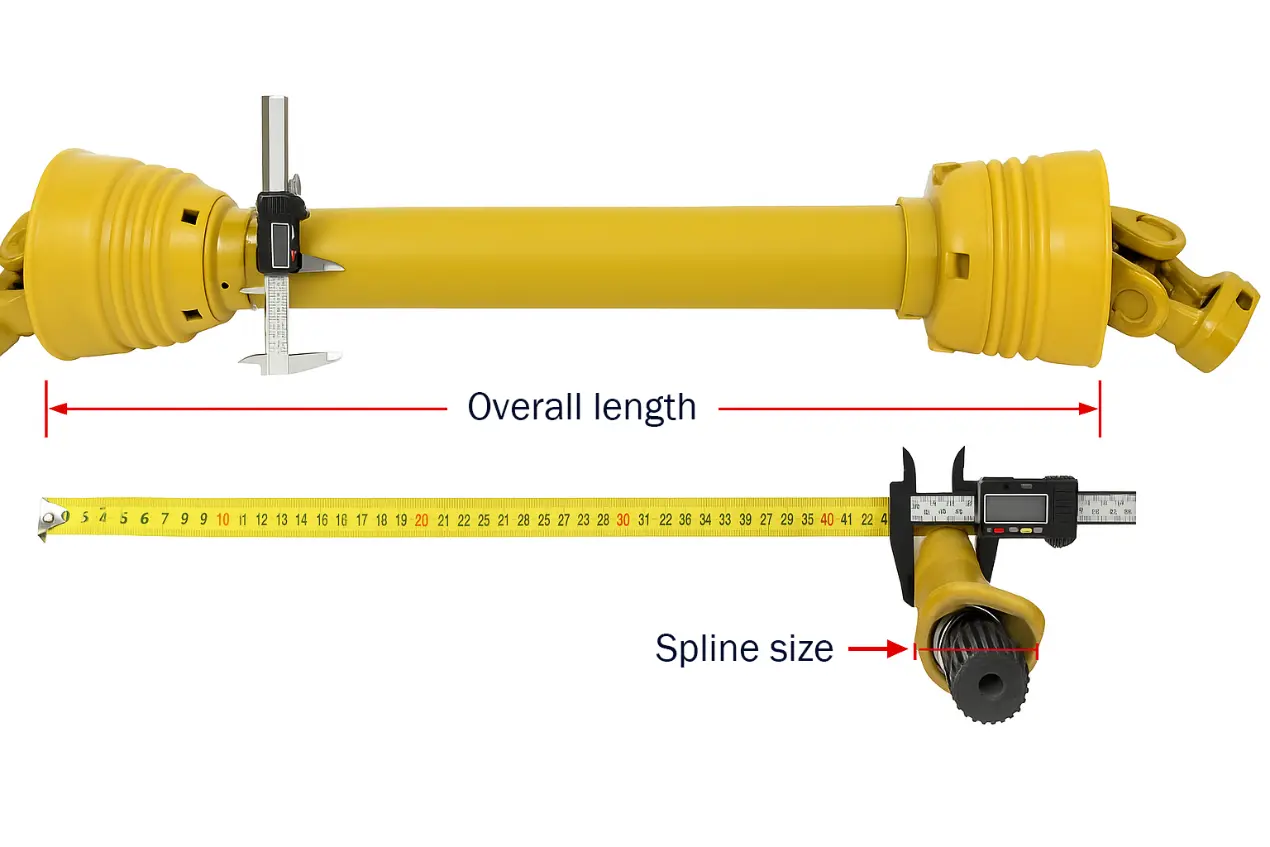

Nola neurtu PTO ardatza

PTO gidatzeko ardatza aldatu edo pertsonalizatu aurretik, neurketa zehatza ezinbestekoa da. Tamaina okerrak instalazioari eragiten dio eta funtzionamendu txarra edo ekipoa kaltetu dezake. Neurtu aurretik ardatza ekipotik kentzea gomendatzen dugu.

1. Luzera osoa

  • Neurtu mutur batetik bestera erretrakzio egoeran.
  • Horrek esan nahi du sardexka baten kanpoko ertzetik beste sardexkaren kanpoko ertzera.
  • Ez neurtu zorroaren luzera bakarrik, hori ez da zehatza.

2. Spline tamaina (Irteerako amaierako konektorea)

  • Spline zehaztapen arruntak: 1-3/8" 6 hortz, 1-3/8" 21 hortz, 1-3/4" 20 hortz, etab.
  • Erabili kalibre bat splinearen kanpoko diametroa neurtzeko.
  • Zenbatu spline hortz kopurua.
  • Raydafon-en konektoreek nazioarteko estandar anitz onartzen dituzte marka ezberdinekin akokatzea errazteko.

3. Hodiaren Diametro Mota eta Egitura

  • Erdiko zatia hodi hexagonala, izar-hodia edo hodi karratua izan ohi da.
  • Horrek momentu-ahalmena eta teleskopio-sorta zehazten ditu.
  • Erabili nonio kalibre bat kontrako aldeen arteko distantzia neurtzeko (albo paraleloak hodi hexagonaletarako, hortzen tartea izar-hodietarako).
  • Grabatu trazu teleskopiko osoa.

4. Segurtasuna Babesteko Egitura

  • Egiaztatu mahuka osatuta dagoen.
  • Egiaztatu irristatzearen aurkako eraztunak ardatzaren bi muturretan.
  • Horrek gidatzeko ardatza erabiltzen jarraitu daitekeen zehazten du.

Ez badakizu ziur nola neurtu, edo neurketa-erroreaz kezkatzen bazara, atera argazki bat eta bidali zure datuak Raydafon talde teknikoari. Dimentsio-marrazkiaren berrespena, bat etortze bizkorreko gomendioak edo pertsonalizatutako prozesamenduak eskaintzen ditugu. Zuk eskubidea aukeratzen duzuPTO Ardatzaeta instalatu eta berehala erabili aldaketarik gabe.Jarri gurekin harremanetandoako dimentsioaren berrespen-inprimakia edo argibide-bideoa lortzeko.

PTO shaft measurement

Raydafoni buruz

Raydafon transmisioan eta teknologia hidraulikoan ardaztutako fabrikatzailea da. Aspalditik zerbitzatzen ditugu nekazaritza-ekipoak, industria-automatizazioak eta energia-eremu berriak.

  • Txinako transmisio piezen industria-gerriko nagusian dago.
  • Hornikuntza-katearen sistema osoa eta prozesatzeko gaitasun independenteak.
  • Fabrika sistema integratua: I+G, galdaketa, akabera, muntaketa eta probak.
  • Kalitatea mantentzen dugu oinarri gisa, entrega irizpide gisa eta zerbitzua euskarri gisa.
  • Potentzia transmisioko irtenbide egonkor eta fidagarriak eskaintzen dizkiegu bezero globalei.

Gure produktu-lerroa

  • Eraginkortasun handiko harra-engranaje-kaxak
  • Engranaje planetario trinkoak eta erlazio handikoak
  • Nekazaritzako makineria eta ingeniaritza ekipoetarako zilindro hidraulikoak
  • Pieza estandarrak eta pertsonalizazio ez-estandarra — azkar erantzuten dugu eta irtenbide malguak eskaintzen ditugu.

Aplikazioak eta merkatuak

  • Ereintzeko eta ongarritzeko makineria
  • Nahasteko ekipoak
  • Jarraipen-sistema fotovoltaikoak
  • Plataforma jasotzaileak
  • Hego-ekialdeko Asiara, Hego Amerikara, Ekialdeko Europara, Ekialde Hurbila eta abarretara esportatzen da.

Lote bakoitzak fabrikako ikuskapen-erronda ugari gainditzen ditu: momentu-probak, zigilatze-probak, muntaketa-tolerantzia-ikuskapena. Produktu bakoitza "egonkor exekutatzeko eta garaiz entregatzeko" eraikita dago.

Txinako engranaje-kutxa eta pieza hidraulikoen fabrika eta hornitzaile fidagarri baten bila bazabiltza, Raydafon galdu ezin duzun bazkidea da. Mundu mailako bezeroei ongi etorria ematen diegu marrazkiekin eta laginekin lankidetza eztabaidatzeko. Bezeroei sistema mekaniko eraginkor eta iraunkorrak eraikitzen laguntzen diegu prezio lehiakorrak, teknologia profesionalak eta etengabeko entrega egonkorrekin.

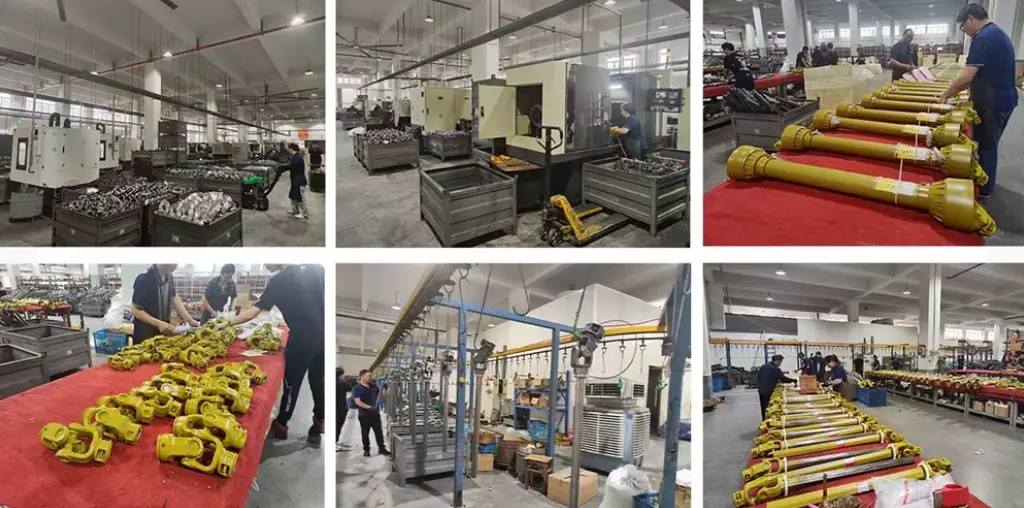

Raydafon factory

View as

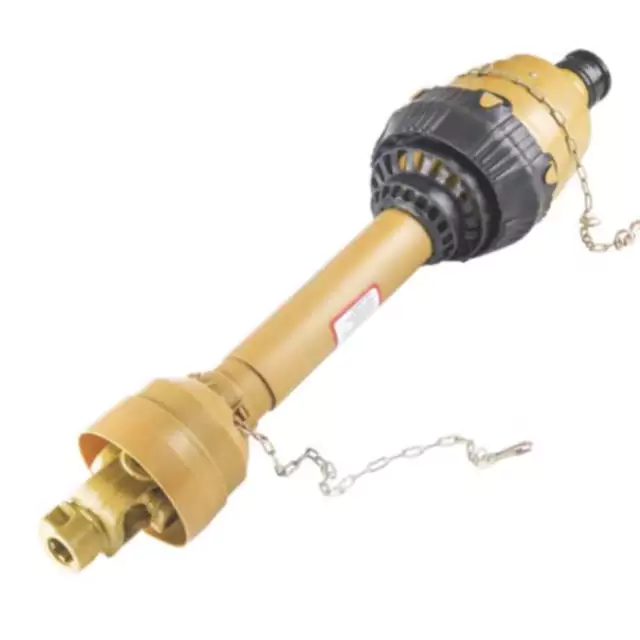

PTO ardatza Krone biribil-balantzarako

PTO ardatza Krone biribil-balantzarako

Krone biribil-balatzailea PTO ardatza KR100/125/155/130/160, 1500/1800, 1500V/1250 MC eta 1250/1550 estaltzen duena. Tamaina 4 estandarrak eta Tamaina 4 CV aukerak 1.375-6 spline dituen 1210 ardatza erabiltzen dute. Tamaina 6 CV eskuragarri dago 1500/1800 eta hautatutako 1250/1500 eraikuntzarako; 1500V/1250 MC-k 2380 edo 2480 CV erabiltzen ditu 1.375-6-rekin. Enbragearen aukerak honako hauek dira: FT34 1.000 N·m-ra, FT32 1.000 N·m-ra, FT42 1.450 N·m-ra, K64/2 ebakidura 1.050 edo 1.500 N·m-ra eta FF1 1.000 N·m-ra. CV oinarrizko pieza-zenbakiak 71R4121UCW07000 CAT3/540rako eta 71R6121UCW07000 CAT4/540rako dira, biak 1.375-6. MOQ-a, pertsonalizazioa eta denbora-tartea eskari bakoitzean zehazten dira baler-eredua eta lehendik dagoen ardatzaren konfigurazioa baieztatu ondoren.
Case IH biribil-balantzarako PTO ardatza

Case IH biribil-balantzarako PTO ardatza

Case IH biribil-balantzarako PTO ardatza — RB444, RB454, RB455A, RB464, RB554 eta RB564 estaltzen ditu, baita RB454 Silage eta RB454 Rotor Cutter aldaerak ere. CAT4 eta CAT5 abiadura konstanteko drivelines marruskadura enbragearekin; sarrerako spline 1.375-6 edo 1.375-21 traktorearen arabera; potentzia-eskakizuna 40-100 hp (30-75 kW). Enbragearen pare-erreferentziak 1.000 N·m (CAT3/S4) 1.800 N·m (CAT4/S6). Bidali zure baler-eredua eta traktorearen PTO splinea — driveline kategoria, enbragearen parea eta ardatzaren luzera berresten ditugu eta fabrikako aurrekontua itzultzen dugu 24 orduko epean.
PTO ardatza New Holland Square Balers 900 modeloetarako

PTO ardatza New Holland Square Balers 900 modeloetarako

Raydafonek kontu handiz eraikitako New Holland Square Balers 900 modeloetarako PTO ardatz hau New Holland 900 serie karratu-balersetarako diseinatuta dago. Limoi-hodi solidoaren egitura hartzen du eta 1-3/8 "Z6 spline interfaze estandarraz hornituta dago bi muturretan potentzia transmisio leuna eta eraginkorra eta zure ekipamendurako egokitasun ezin hobea bermatzeko. Fabrikatzaile profesional eta Txinako hornitzaile fidagarri gisa, fabrikatik zuzenean hornitzen dugu kalitate bikaina eta prezio lehiakorreko produktuak eskaintzeko, balantze operazio leunak bermatzeko.
PTO ardatza New Holland BigBaler Square Balers 330 340

PTO ardatza New Holland BigBaler Square Balers 330 340

Txinan fabrikatzaile eta hornitzaile ezagun gisa, Raydafon-ek arreta handiz eraiki du New Holland BigBaler Square Balers 330 340 PTO ardatz hau bere fabrikan! Erresistentzia handiko 40Cr aleazio altzairuzko ardatza erabiltzen du, gurutze-juntura unibertsal bikoitzeko zigilatuarekin, 3500 Nm-ko momentu-kargarekin eta 540/1000 rpm abiadurako interfazearekin bateragarria da. Produktua zehaztasunez bat dator New Holland 330/340 baleraren potentzia-interfazearekin, eta instalazioa erosoa eta egonkorra da. Iturburu-fabrika gisa, Raydafon-ek transmisio-soluzio fidagarriak eskaintzen dizkizu prezio merkean, balantze-eragiketak eraginkorragoak eginez!
PTO ardatza New Holland diskoetarako

PTO ardatza New Holland diskoetarako

Txinan nekazaritza transmisioaren alorrean sakonki sartuta dagoen fabrikatzaile profesional gisa, Raydafon-ek PTO Ardatza pertsonalizatu zuen New Holland Disc Mower Disbinetarako. Erresistentzia handiko aleaziozko altzairuzko ardatza erabiltzen du bi ilara bikoitzeko koniko errodamenduekin, 3200 Nm-ko momentua eraman dezaketena eta New Holland-en disko-sega-sega osoko potentzia-interfazera egokitzeko. Produktu honen gainazala ihinztadura nanozeramikazko hiru geruzarekin tratatzen da, eta korrosioarekiko erresistentzia prozesu tradizionaletakoa baino %60 handiagoa da. Fabrikak zuzenean hornitzen duelako, Raydafonen prezioa Europako markena baino % 25 baxuagoa da, eta estandarrak ez diren pertsonalizazio-zerbitzuak ere eskain ditzake, ganadutegientzat aukera errentagarria da sega-ekipoa berritzeko.
Enbragea irristakorra PTO ardatza 1340 disko-segarako

Enbragea irristakorra PTO ardatza 1340 disko-segarako

1340 / Hesston 1340 eta 1345 disko-segagailurako ordezko enbragea irristakorra handizkako PTO ardatza. 55N CV bikoitzeko muntaiak 80 graduko CV juntadura bat ordezkatzen du traktorearen aldean eta 50 graduko CV juntadura diskoaren aldean. Traktorearen konexioa 1.375-21 izaten da; Tresnen konexioa 1,50" biribila da; eraikuntzak 1-3/8" 6-spline muturrak erabiltzen ditu. Plaka bikoitzeko marruskadura-enbragea 2.800 N·m-ko irristatze-momentuan ezartzen da eta gainkargaren ondoren berriro aktibatzen da. 14656849, 82-14656849 eta 83-14656849 pieza-zenbakiak ageri dira muntaia osoa, tresnen erdia eta traktorearen erdia egiteko. Bateragarritasunak Hesston 1340/1345, hautatu CaseIH 8312, Massey Ferguson PTD 12 eta New Idea 5512 barne hartzen ditu. MOQ, pertsonalizazioa eta denbora-tartea eskatzen dira eskaera bakoitzeko, pieza-zenbakia eta konexioaren tamaina baieztatu ondoren.
Txinan PTO Ardatza fabrikatzaile eta hornitzaile fidagarri gisa, gure produktuek CE ziurtagiria gainditu dute. Kalitatezko produktuak erosi nahi badituzu, jar zaitez gurekin harremanetan.
