Case IH biribil-balantzarako PTO ardatza
  • Case IH biribil-balantzarako PTO ardatzaCase IH biribil-balantzarako PTO ardatza
  • Case IH biribil-balantzarako PTO ardatzaCase IH biribil-balantzarako PTO ardatza

Case IH biribil-balantzarako PTO ardatza

Case IH biribil-balantzarako PTO ardatza — RB444, RB454, RB455A, RB464, RB554 eta RB564 estaltzen ditu, baita RB454 Silage eta RB454 Rotor Cutter aldaerak ere. CAT4 eta CAT5 abiadura konstanteko drivelines marruskadura enbragearekin; sarrerako spline 1.375-6 edo 1.375-21 traktorearen arabera; potentzia-eskakizuna 40-100 hp (30-75 kW). Enbragearen pare-erreferentziak 1.000 N·m (CAT3/S4) 1.800 N·m (CAT4/S6). Bidali zure baler-eredua eta traktorearen PTO splinea — driveline kategoria, enbragearen parea eta ardatzaren luzera berresten ditugu eta fabrikako aurrekontua itzultzen dugu 24 orduko epean.

OEM ordezkoa · Case IH RB seriea

PTO ardatza Case IH biribil-balaketarako - CAT4 eta CAT5 abiadura konstanteko gidalerroak, 1.375-6 / 1.375-21 Spline

PTO-ardatz biribildun batek bi modutan huts egiten du: junta unibertsalak ezin du bira-angelua hartu. lurmuturra, edo enbragea ez da eskuineko momentuan irrist egiten eta aldaketa-kutxak kolpea hartzen du ordez. Orrialde hau Ardatz-tamainak, behar den potentzia eta enbragearen pieza-zenbakiak zerrendatzen ditu Case IH RB444, RB454, RB455A, RB464, RB554 eta RB564 balangailuak, ordezko ardatz bat benetan exekutatzen duzun balantza-modeloarekin lotu ahal izateko.

Baler-ereduak estalita

6 Oinarrizko ereduak RB444, RB454, RB455A, RB464, RB554, RB564 — gehi RB454 Silage eta RB454 Rotor Cutter aldaerak.

Driveline Tamainak

CAT4 / CAT5 Abiadura konstanteko driveline marruskadura-enbragearekin. Sarrerako spline 1.375-6 edo 1.375-21 traktorearen arabera.

Potentzia-eskakizuna

40-100 CV RB444-n 30 kW-tik RB454 Rotor Cutter-en 75 kW arte. Banaketa osoa beheko taulan.

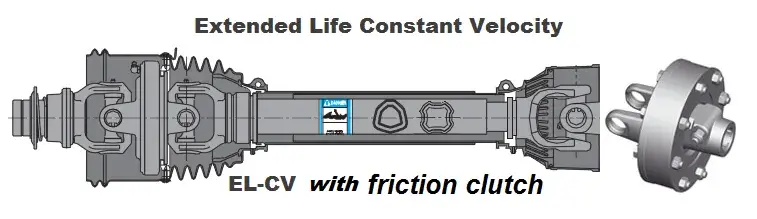

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch

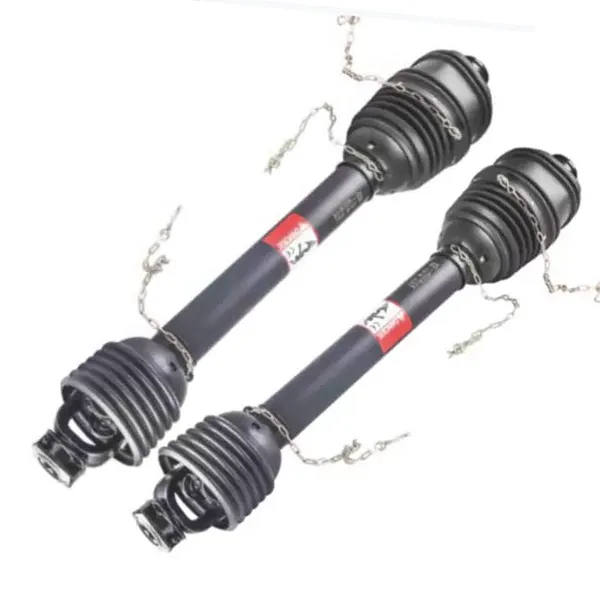

PTO ardatzaren muntaia - abiadura konstanteko juntadura, marruskadura-enbragea eta 1.375-6 sarrerako uztarri.
PTO shaft for Case IH round balers — clutch end and spline detail

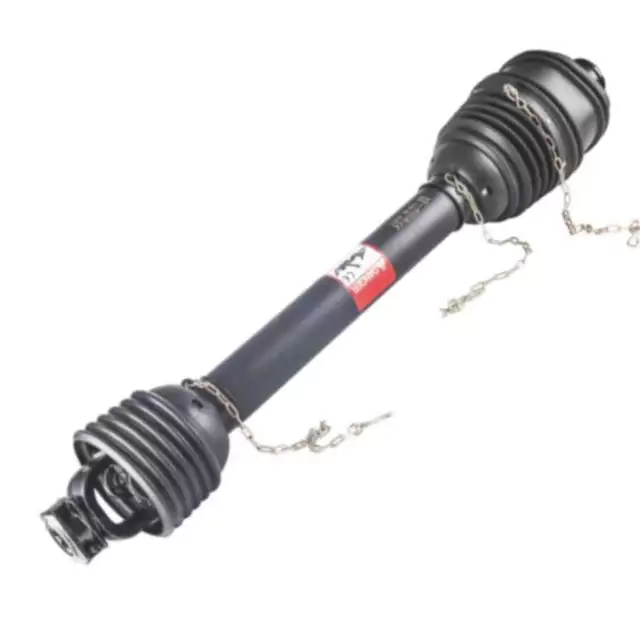

Enbragearen muturra eta estalduraren xehetasuna - deskonexio azkarreko uztarria eta ezkutuaren errodamendua.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Sarrerako uztarri aukerak - 1.375-6 eta 1.375-21 spline, traktorearen PTO zirriborroarekin bat datorrena.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Marruskadura-enbragea eta zizaila-torlojuen konfigurazioa - irristatze-puntuak balantza-kaxa babesten du.

Eredu-taula - PTO ardatzaren tamaina eta Baler-ek behar duen potentzia

Case IH biribil-balagailuen modeloak - ardatzaren tamaina eta PTO potentzia-eskakizuna
Baler eredua PTO ardatzaren tamaina PTO beharrezkoa, hp (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Silajea CAT4 65 (48)
RB454 Errotore-mozgailua CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH-k CAT4 edo CAT5 abiadura konstanteko drivelineak eskatzen ditu modeloaren arabera, marruskadura-enbrage batekin. RB454 Rotor Cutter gama honetako aldaera bakarra da CAT5 behar duena 100 hp (75 kW) sarrerarekin, baldin zure traktorea zifra horren azpitik dago, berretsi fardelaren eraikuntza eskaera egin aurretik.

Constant velocity PTO shaft part number reference for Case IH round balers
Abiadura konstanteko PTO erreferentzia - CAT3tik CAT5era, 540 eta 1000 rpm oinarrizko pieza-zenbakiak.

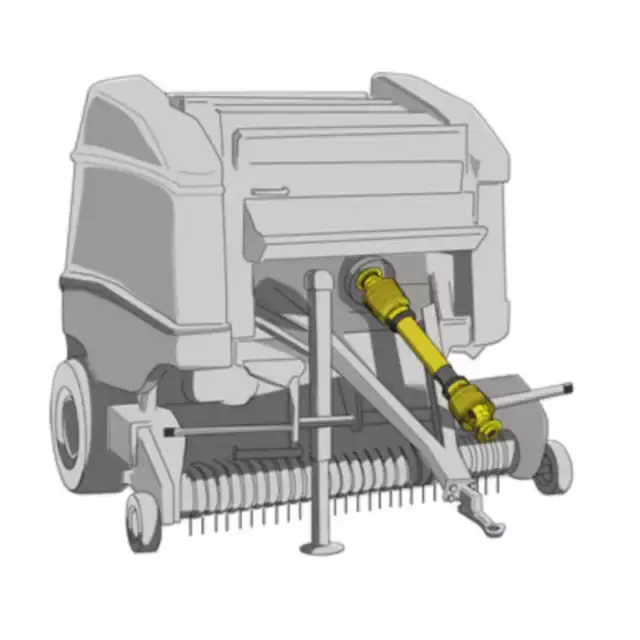

PTO shaft installed on a round baler in field operation
Eremuko instalazioa: ardatzaren angelua eta ezkutuaren sakea farka-sarreran.

Abiadura konstanteko PTO eta enbragearen pieza-zenbakiak

Abiadura konstanteko PTO - oinarrizko pieza-zenbakiak kategoriaren eta traktorearen splinearen arabera
CV PTO Traktore Spline Oinarrizko pieza zenbakia
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
FT marruskadura enbrageak 1.375-6 spline sarrerarako
Tamaina Unibertsala Momentua (N·m) Zati zenbakia
CAT3/S4 1.000 6QE344901R
CAT3/S4 1.000 635E41203R
CAT4 / S6 1.800 663H53403R
CAT5/S8 1.450 6LM453003R

Goiko pieza-zenbakiak ardatza fardelarekin eta traktorearekin lotzeko erreferentzia-puntuak dira. Zure bada Baler-ek beste tresneriaren erdi bat erabiltzen du edo traktorearen zirriborroa 1.750-20 spline bat da, bidali eredua eta egingo dugu. konbinazio zuzena baieztatu. Zenbat eta zabalagoaPTO-ardatza biribil-balantzarakogamak beste ontzi-marka batzuk ere hartzen ditu.

Zerk erabakitzen du ardatza egokitzen den eta irauten duen

  1. Lotu gidatze-kategoria fardelaren modeloarekin

    CAT4 eta CAT5 ez dira trukagarriak sorta honetan. RB444, RB454 eta RB455A CAT4 exekutatzen dute; RB464, RB554 eta RB564 CAT5 exekutatzen dute; RB454 Rotor Cutter-ek CAT5 ere behar du. CAT4 ardatz bat egokitzea enfardagailu bati CAT5-en deiak giltzadura gutxi gora behera uzten du lurmuturraren angeluan, hau da, hutsegite goiztiar gehienetan hasi.

  2. Lotu sarrerako splinea traktorearekin, ez enfardagailuarekin

    Baleraren aldea tresnak finkatzen du, baina traktorearen aldea erabiltzen ari zaren traktorearen araberakoa da. 1.375-6 540 rpm-ko zirriborro arrunta da; 1.375-21 1000 rpm-ko zirriborroa da; 1.750-20 potentzia handiagoetan agertzen da traktoreak. Traktore-eredua eta PTO-ko zirriborroaren argazkia bidaltzea da zein uztarri egokitu behar den baieztatzeko modurik azkarrena. Tresneriaren unitatea ere eguneratzen ari bazara, ikusiPTO ardatzakategoria sorta osorako.

  3. Ezarri marruskadura-enbragea balantzan, ez traktorean

    Marruskadura-enbragea irrist egiteko dago baler-engranajeak kolpe-karga hartu aurretik. Enbragea altuegia jarrita kolpea zuzenean engranaje-kaxara transmitituko du; baxuegi ezarrita, balantza normaletan irrist egiten du. FT Goiko enbrageen taulak erreferentzia-momentua ematen du tamaina unibertsal bakoitzeko: 1.000 N·m CAT3/S4rako, 1.800 N·m-rako CAT4/S6 eta 1.450 N·m CAT5/S8rako.

  4. Egiaztatu ardatzaren angelua eta ezkutuaren tartea lurmuturrean

    Abiadura konstanteko juntura batek juntura unibertsal estandar batek baino biratzeko angelu handiagoa onartzen du, baina ezkutuak oraindik sakea behar du blokeo osoan. Ardatza hondoa ateratzen bada edo ezkutuak tira-barrarekin kontaktuan jartzen badu lurmuturra, jointak hasieran huts egingo du balorazioa kontuan hartu gabe. Goiko irudian xede-angelua erakusten da fardelaren sarrera. Beste ekoizle batzuetako balantzadunentzatKrone biribil-balatzaileentzako PTO ardatzaorrialdean erreferentzia puntu baliokideak zerrendatzen dira.

Bidali zure Baler Modeloa eta Traktorearen PTO Spline

Esan iezaguzu fardelaren modeloa (RB444tik RB564ra) eta traktorearen PTO-ko zirriborroa (1.375-6, 1.375-21 edo 1.750-20). egingo dugu berretsi driveline kategoria, enbragearen momentua eta ardatzaren luzera, eta itzuli fabrikako zuzeneko aurrekontua, normalean 24 orduko epean. Luzera pertsonalizatuak eta ezkutuaren konfigurazioak eskuragarri daude. Zure tresnak a erabiltzen badu kaxa ez-estandarra, dunekazaritzako engranaje-kaxatartea ere garrantzitsua izan daiteke.
