Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Raydafon Agricultural Drive Systems

Nekazaritzako engranaje-kutxen fabrikatzailea, segagailu birakarietarako, segagailuetarako eta pentsu nahasgailuetarako

Raydafonek nekazaritzako engranaje-kaxak eraikitzen ditu benetan lana egiten duten tresnetarako: makina birakariak, mozgailuak, belarra mozgailuak, ongarri-hedagailuak, ereitzaileak, TMR pentsu-nahasgailuak eta balangailuak. Unitate bakoitza gure lantegian ekoizten da, etxebizitzen galdaketatik eta engranajeen ebakitzetik tratamendu termikoa, muntaketa eta abiarazte probak, ISO 9001 kalitate sistema baten arabera.

Erosleak traktorearen PTO balorazio batekin etortzen dira, tresnen marrazki batekin, huts egin duen engranaje-kutxaren lagin batekin edo lan-baldintza batekin. Ratioa, momentua klasea, sarrera/irteera interfazea eta etxebizitzaren orientazioa berresten ditugu, ondoren zehaztapen horren arabera fabrikatzen dugu.

100–2000 N·mIrteerako momentu-tartea
540 / 1000 bira/minPTO sarrera estandarra
%96+Transmisioaren eraginkortasuna
15 egunLaginaren denbora-tartea
Produktuen ikuspegi orokorra

Raydafonek fabrikatzen duena

Raydafon nekazaritza-tresnen transmisio-sistemetan zentratzen da. Egungo gamak belarra mozteko engranaje-kaxak, mozgailu mozteko kaxa (alboetan muntatutako belarra birrintzeko kaxak), birakari-mahatz-engranajeak, sega-erreduzitzaileak eta ongarri eta ereiteko makineriarako engranaje-kaxa dedikatuak ditu. Karkasa forma, engranaje-multzo eta irteerako brida bakoitza tresnen lan-baldintza zehatz baten inguruan diseinatuta dago, katalogo generiko batetik kopiatu beharrean.

  • Etxebizitza trinkoa, transmisio egonkorra— Kalitate handiko altzairu aleaziozko engranaje helikoidalak edo engranaje engranajeak, martxan zarata txikia, bibrazio minimoa, bizitza mekaniko luzeagoa.
  • Momentu handiko irteera baldintza gogorretan— Modulu handien diseinua hortz-azalera gogortuekin, karga astunerako egokia, lur irristakorra eta hautsez betea: belar trinkoa, baso-ertzak, maldak eta legarra.
  • Hainbat muntaketa-interfaze— PTO sarrera estandarra (1-3/8" Z6 / Z21) irteerako brida forma sorta batekin tresna-eredu desberdinetara egokitzeko.
  • Mantentze baxuko diseinua— Barneko lubrifikazio optimizatua olio-mailaren leihoarekin eta arnasgunearekin, eguneroko mantentze-maiztasuna murriztuz.
  • Pertsonalizazio laguntza osoa— OEM eta ODM zerbitzua erlazioa, muntaketa norabidea, sarrera/irteera forma eta etxebizitza egitura. Laginak 15 eguneko epean entregatu dira.

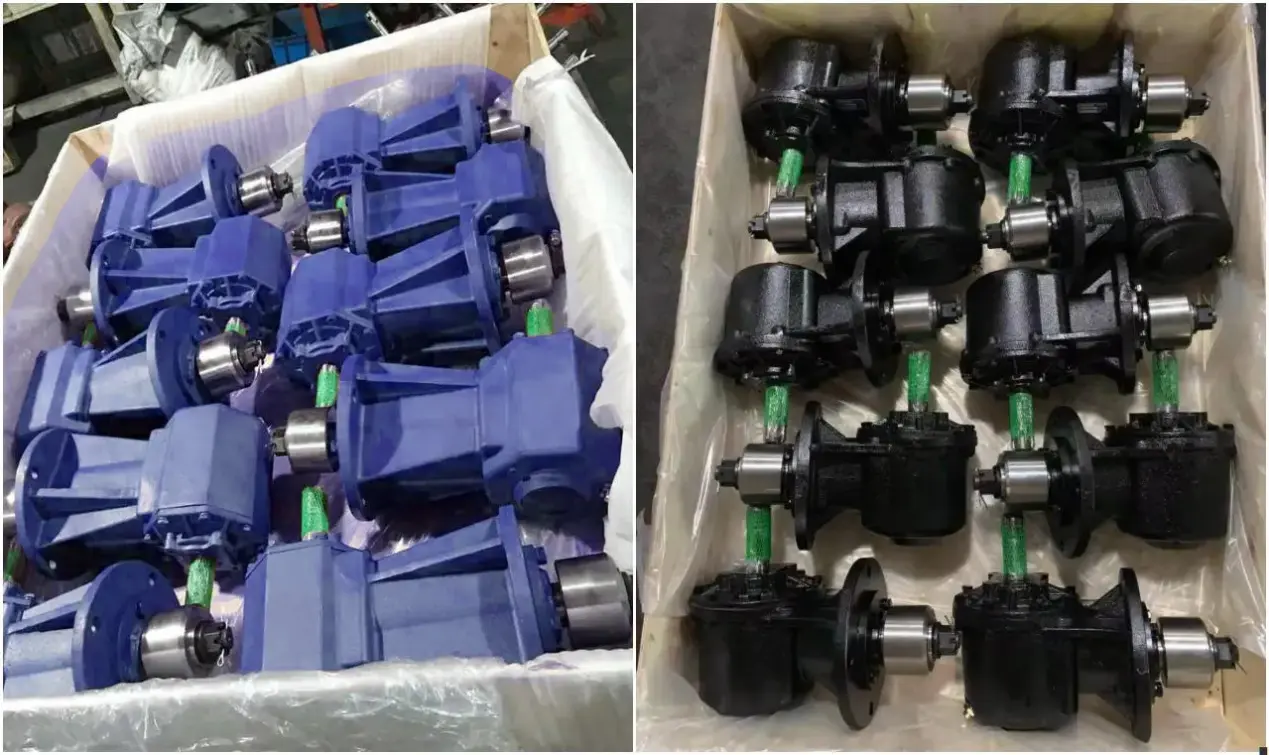

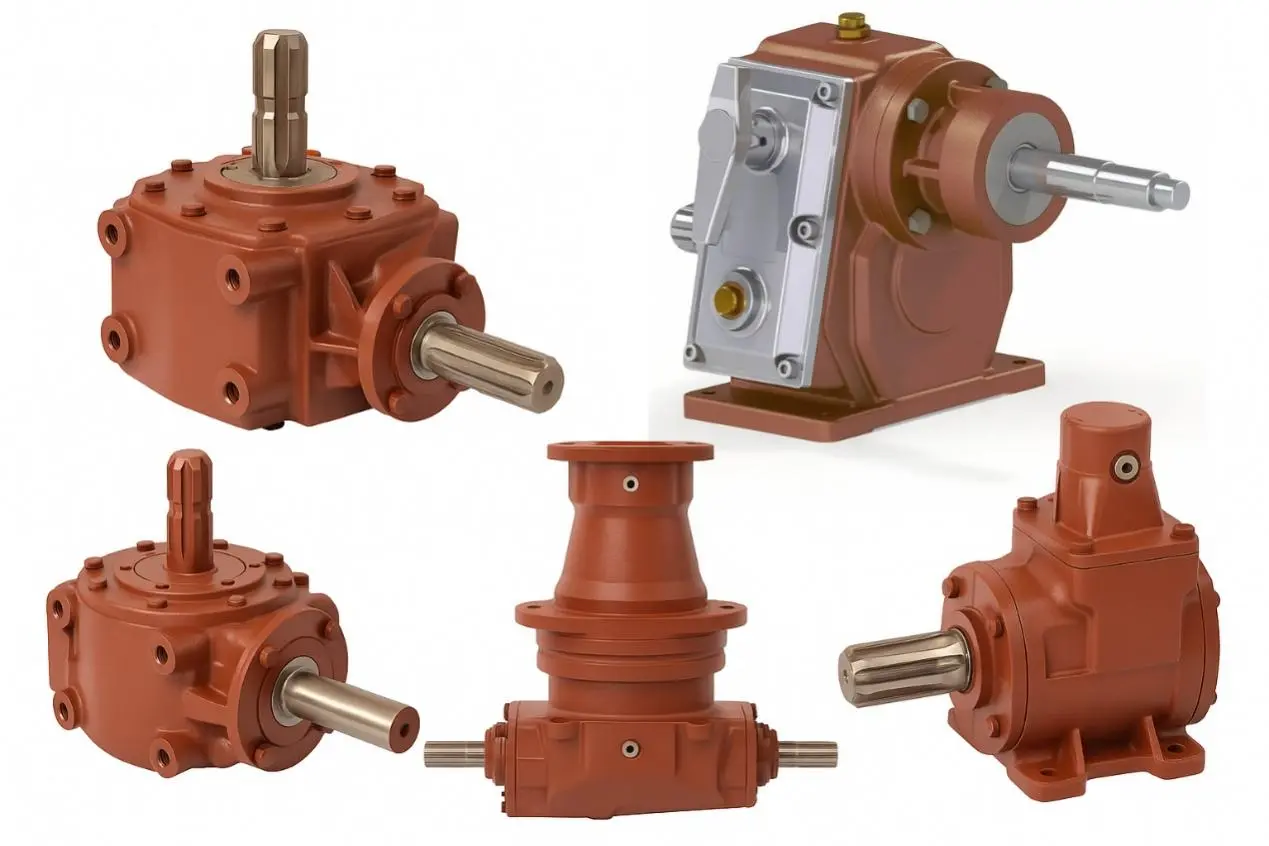

Agricultural gearbox manufactured by Raydafon
Raydafon nekazaritzako engranaje-kutxen sorta — etxez hornitutako eta mekanizatutako karkasak, engranaje-multzoak bertan ekoitzi eta bero-tratatuak.

Raydafon produktuak oso erabiliak dira nekazaritza-tresnak muntatzen dituzten traktore txiki eta ertainetan, bereziki Europako eta Amerikako merkatuetarako espezifikazio handiko nekazaritza-ekipoetan. Unitateak Alemanian, Italian, Estatu Batuetan eta Brasilen daude zerbitzuan, tokiko markekin eta OEM handiekin. Unitate bakarrak hornitzen ditugu, baita bolumenaren ekoizpena eta epe luzerako hornidura-hitzarmenak ere.

Nekazaritzako engranaje kaxekin batera, Raydafon-ek doitasuneko transmisio-piezak fabrikatzen ditu barneplastikozko engranajeak, engranaje alaketatorloju-engranajeakautomatizazio industrialerako, janari-makineriarako eta ekipo medikoetarako, hornitzaile bakarretik euskarri anitz osagaiak lor daitezke.

Hautaketa Gida

Nola aukeratu lanera egokitzen den nekazaritza-kaxa

Prezioa eta itxura dira abiapuntu okerrak. Engranaje-kaxa batek denboraldi bat edo hamarkada bat irauten duen erabakitzen duena da tresnarekin, traktorearekin eta lan egiten duen lurzoruarekin bat datorrena. Beheko lau irizpideek gure ingeniariek ia kontsulta guztietan egiten dituzten galderak estaltzen dituzte.

  1. Lehenik eta behin, berretsi aplikazio mota Inplementazio kategoriak diseinu osoa gidatzen du. Belarra mozteko engranajeek abiadura handiko funtzionamendua eta talka erresistentzia behar dituzte. Tiller eta birakariaren engranaje-kutxek momentua-irteera eta egitura-indarra azpimarratzen dituzte. Haziek eta ihinztagailuek egitura arinagoak erabiltzen dituzte transmisioaren eraginkortasunari eta mantentze-erosotasunari buruzko eskakizun handiagoarekin.
  2. Lotu muntaketa eta gidatzeko parametroak Sarrerako abiadura eta irteera erlazioa traktorearen PTOarekin bat etorri behar dute. Sarrerako eta irteerako ardatzaren diametroak eta konexio motak lehendik dagoen PTO interfazearekin bateragarriak izan behar dute. Muntatzeko zuloen tarteak eta instalazioaren noranzkoak tresnaren markoari garbi egokitzea ahalbidetu behar du. Biraketa-noranzkoa berretsi behar da tresna atzerantz ibil ez dadin.
  3. Egiaztatu materiala eta prozesatzea Kalitatezko nekazaritzako engranaje-kutxek burdin hakorreko karkasak erabiltzen dituzte, altzairu aleazioko barne-engranajeekin, hala nola 20CrMnTi, higadura erresistentziarako karburizatuta eta itzalita. Hautsez edo lokaztutako lan-baldintzetan, zigilatzeko egitura berariaz indartu behar da olio lubrifikatzailea isuri eta hariz sar ez dadin.
  4. Egiaztatu momentua erosteko ahalmena Berretsi engranaje-kutxaren irteera-momentu maximoa tresnaren benetako kargaren aurrean, batez ere karga handiko eragiketetan, hala nola laborantza sakona eta belarra moztea. Erresistentzia handiko engranaje-kaxak hautatu behar dira, berotuta eta hasieran huts egingo duen unitate arinagoa baino.
  5. Kontuan hartu zerbitzua Nekazaritzako ekipamenduak kanpoan lan egiten du etengabe. Olio-maila behatzeko leihoa eta olioa husteko portua garbiki irisgarria duen engranaje-kutxa nabarmen errazagoa da mantentzea, eta piezen erabilgarritasunak hasierako zehaztapenak bezainbeste du garrantzia.

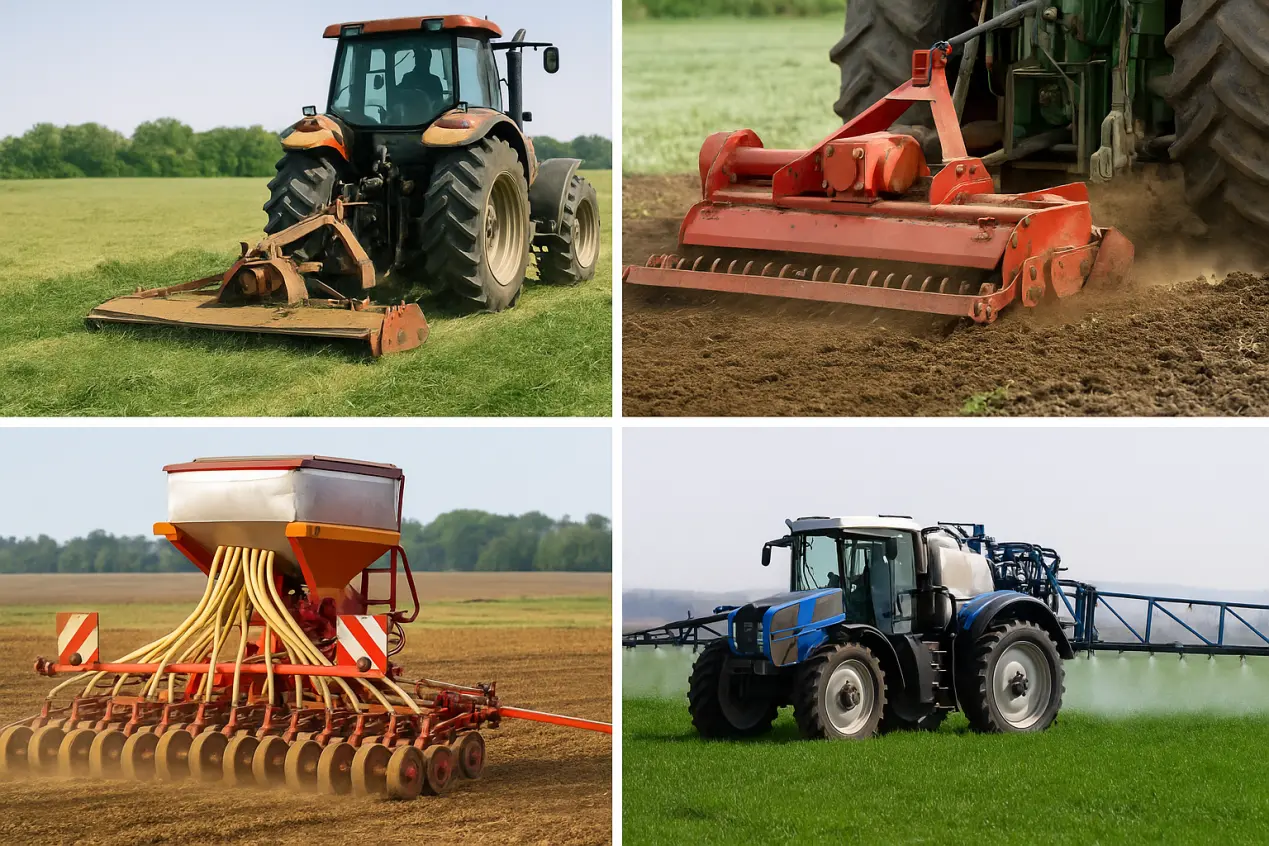

Agricultural gearbox selection and matching
Ekoizpenaren aurretik lotzeko erlazioa, PTO interfazea eta muntaketa-diseinua eremuan egokitze-arazo ohikoenak saihesten dituzte.
Errendimendu-datuak

Raydafon Nekazaritzako Engranajeen Gehienezko Pare eta Abiadura Gama

Karga-gaitasuna da tresna batek karga handiko lan denboraldi luze batean bizirik irauten duen ala ez erabakitzen duen faktore bakarra. Raydafon-ek aldaketa-kaxa batzuk garatu ditu, lan arinetik hasi eta astunera arte, traktorean muntatutako tresnen sorta osoa hartzen duena. Unitate bakoitza karga probatzen da fabrikatik irten aurretik.

Irteerako Momentuaren Estaldura

Argi Seriea 100–300 N·m Ihinztagailuak, ereigailuak eta lan arineko tresneria pisua eta eraginkortasuna axola duten lekuetan.
Serie ertaina 500–900 N·m Segagailuak eta birakariak etengabe lan egiten dute eremu mistoetan.
Heavy Duty seriea Gehienez 1500 N·m Balagailuak, ongarri nahasgailuak eta birringailuak karga handiko ziklo iraunkorrak egiten dituzte.
Pertsonalizatutako Berezia 2000+ N·m gailurra Muturreko lan-baldintzak eta ingurune konplexuak, momentu gailurreko gaitasuna eskatzen dutenak.
PTO sarrera estandarra 540 / 1000 bira/min Mundu osoko traktore PTO irteerako interfaze nagusiekin bateragarria.
Abiadura Handiko pertsonalizatua Gehienez 2000 rpm Eraginkortasun handiko traktoreetarako eta sarrera-abiadura azkarragoak behar dituzten potentzia-makineriarako.

Abiadura eta Eraginkortasuna

Irteera-abiadura aukeratutako murrizketa-erlazioaren araberakoa da, irteera-tarteak dozena gutxi batzuetatik ehunka bira/min-ko ereduaren arabera. Engranajeak zehaztasun handian ehotzen dira hortz-forma optimizatuarekin, abiadura handiko sare leuna bermatzeko, transmisioaren eraginkortasuna % 96tik gorakoa eta funtzionamendu-zarata 72 dB-tik behera kontrolatuta.

%96+ Eraginkortasuna <72 dB Zarata 540 rpm PTO 1000 rpm PTO 2000 rpm Abiadura Handia Karga Probatua
Raydafon agricultural gearbox torque and speed range
Engranaje-kutxa bakoitza kargatu eta martxan jartzen da bidalketa baino lehen, bezeroaren zehaztapenaren arabera kargaren errendimendua baieztatzeko.
Zerbitzu-gaitasuna

Nekazaritzako Makineriaren Aldaketa Kutxa Erraza al da desmuntatzen eta konpontzen?

Eguneroko erabileran, engranaje-kutxa batek higatzen du, olioa isuri egiten du edo engranajeen zarata anormala sortzen du. Une horretan axola duena da unitatea zein azkar ireki, ikuskatu eta berriro martxan jarri daitekeen. Raydafon engranaje-kutxak errealitate praktiko horren inguruan diseinatuta daude, orokorrean trinkoak, baina errazak kendu eta berreraikitzeko.

  • Diseinu modularra— sarrera-ardatza, irteera-ardatza, engranaje-multzoa eta karkasa zati estandarizatuetatik muntatzen dira. Ohiko tresnak nahikoak dira desmuntatze eta muntaketa lan gehienetarako.
  • Oskol sinplea eta torlojuaren diseinu argia— Etxebizitza zatitu simetrikoko burdinurtuzko egitura bat da, oztoporik gabe eta ondo urrundutako torlojuak dituena. Askatu itzazu segidan estalkia irekitzeko eta barrukoak ikuskatzeko.
  • Pieza komunak altuak— engranajeak, olio zigiluak eta errodamenduak tamaina estandarrak dira eta oso trukagarriak dira. Ordezko piezak pieza-zenbakiaren arabera eskatzen dira fabrikazio pertsonalizaturik gabe.
  • Emandako dokumentazioa— Aldagailu bakoitzak diagrama lehertu batekin eta pieza-zenbakiak, muntaketa-sekuentzia eta neurriak biltzen dituen diagrama lehertu batekin bidaltzen du, gure talde teknikoaren barne-konponketa edo urruneko laguntzarako.
  • Gomendatutako ikuskapen-tartea— Egiaztatu olio-zigiluen higadura funtzionatzen duen 500 orduz behin, eta ikuskatu engranajeen sareko gainazala ezohiko higadura edo urradurarik dagoen. Tratamendu puntualak zerbitzu-bizitza nabarmen luzatzen du.

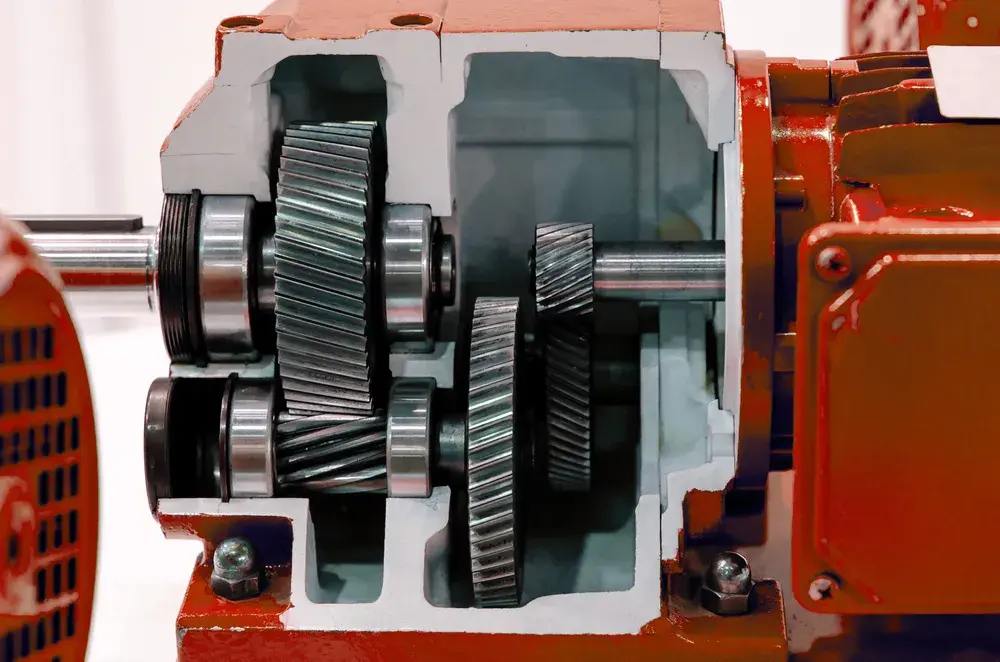

Agricultural gearbox disassembly and maintenance
Barneko pieza estandarizatuekin egindako eraikuntza modularrak eremuko zerbitzua sinplea eta ordezko piezen kostuak aurreikusten ditu.

Flota-operadoreei gomendatzen dieguna

Mantendu ordezko olio-zigilu eta errodamendu-joko bat engranaje-kutxa modelo bakoitzeko stockean. 500 orduko ikuskapen-ziklo batean, honek denboraldi erdiko matxura egun bereko konponketa bihurtzen du, hau da, normalean, uzta-leiho bat mantentzearen eta hura galtzearen arteko aldea.

Erosleen galderak

Nekazaritzako engranaje-kutxen galderak

Zein informazio bidali behar dut aldaketa-kutxaren aurrekontua lortzeko?

Bidali tresna mota, traktorearen PTO abiadura, behar den irteerako abiadura edo erlazioa, lan-momentu maximoa, sarrerako eta irteerako ardatzaren dimentsioak, muntatzeko zuloen tartea eta instalazioaren norabidea. Marrazki, lagin-argazki edo pieza-zenbaki batek dezente azkartzen du baieztapena.

Marka zehatz bat ordezkatzeko engranaje-kutxa bat eraiki dezakezu?

Bai. Aldian-aldian ezarritako ereduekin bat datozen ordezko engranaje-kutxak ekoizten ditugu, Comer-ekin eta antzeko sortekin bateragarriak diren elikadura-nahasgailuak barne. Bidali jatorrizko pieza-zenbakia edo dimentsioko marrazkia eta bat-etortzea baieztatuko dugu produkzioa baino lehen.

Zein da pertsonalizatutako engranaje-kutxa baten laginaren denbora-tartea?

Pertsonalizatutako laginak normalean 15 egunetan entregatzen dira, etxebizitzaren konplexutasunaren eta engranajeen mozketa-baldintzen arabera. Bolumenaren ekoizpen-denbora aurrekontuarekin batera berresten da.

Nola kudeatzen dituzu lubrifikazio- eta mantentze-eskakizunak?

Engranaje-kaxa bakoitza olio-mailako leiho batekin eta arnasgunearekin hornitzen da. Olio-zigiluaren egoera egiaztatzea gomendatzen dugu 500 funtzionamendu-orduz behin eta engranajeen sareko gainazala higadura ikusteko. Mantentze-argibide zehatzak unitate bakoitzarekin batera bidaltzen dira.

Transmisioaren beste osagai batzuk hornitzen al dituzu aldaketa-kutxarekin batera?

Bai. Raydafonek ere fabrikatzen duPTO ardatzak, engranaje planetarioak, zizare-engranaje-kutxak, doitasun engranajeak etazilindro hidraulikoak, beraz, tresnen trakzio osoa hornitzaile batetik lor daiteke.

Bolumeneko ekoizpena eta epe luzerako akordioak horni ditzakezu?

Bai. Unitate bakarreko erosketak eta bolumen handiko pertsonalizazioak eta epe luzerako hornidura-hitzarmenak onartzen ditugu. Jarri gurekin harremanetan zure urteko bolumenekin eta beharrezko zehaztapenekin baldintzak eztabaidatzeko.

Lortu zure nekazaritza engranaje-kutxaren aurrekontua

Bidal iezaguzu zure tresna mota, PTO abiadura, ratioa, momentua eskakizuna eta muntaketa xehetasunak. Raydafon-ek zehaztapena berretsiko du, serie egokia gomendatuko du eta aurrekontua itzuliko du epearekin. Aukeratzeko eskuliburuak eta parametro teknikoen taulak eskuragarri daude eskaeran.

View as

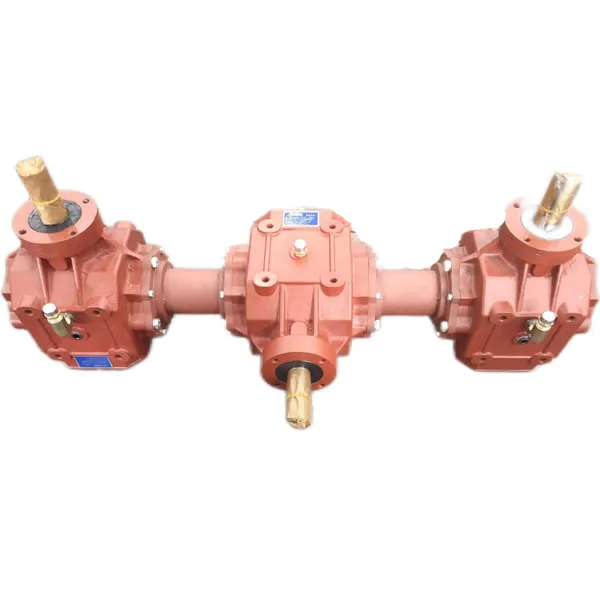

Ongarri-seeder Gearbox EP190-R3 Fertilizer Broadcaster-erako

Ongarri-seeder Gearbox EP190-R3 Fertilizer Broadcaster-erako

Txinako fabrikatzaile eta hornitzaile gisa, engranaje-kutxa hau gure fabrikan egin genuen. EP190-R3 modelorako bereziki egokituta dago. 5,8:1eko abiadura-erlazioa egokia da. Loditutako burdinurtuzko kutxak ez du 300 kg ongarriren beldur. Fertilizer Seeder Gearbox EP190-R3 Fertilizer Broadcaster-entzako maiztasun handiko itzaltzearen bidez "mailukatu" dira, eta hortzaren gainazala HRC55 higadura-proba jasateko nahiko gogorra da. Ongarria zabaltzean partikulen marruskadurak eta soroan dauden kolpeek ez dute gure produktuen errendimenduan eragingo. Prezioa eskuragarri dago fabrikatik zuzenean!

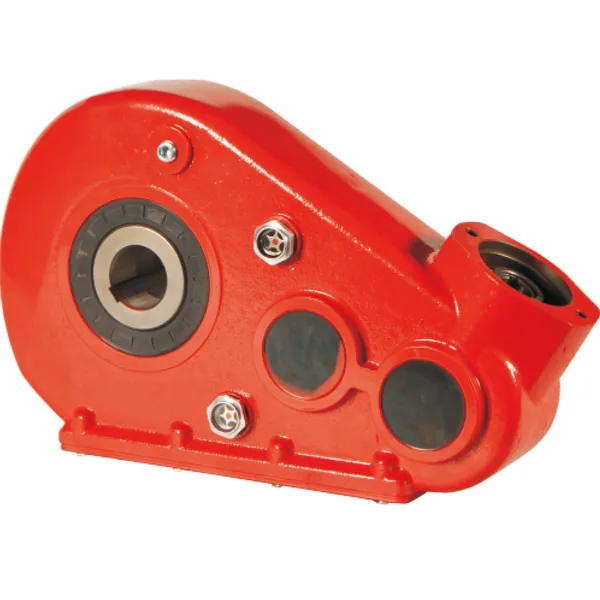

Ongarri-seeder Gearbox EP35 Fertilizer Broadcaster-erako

Ongarri-seeder Gearbox EP35 Fertilizer Broadcaster-erako

Txinan fabrikatzaile eta hornitzaile profesional gisa, Raydafon-en fabrikak EP35 ongarri-seeder engranaje-kaxa sortu du ongarri-hedagailurako, hau da, ongarri-hedagailuetarako neurrira egindakoa! Produktua ongarri-hedagailuen eredu nagusietarako egokia da eta abiadura-erlazioa EP35 seriearekin bat dator. Kutxa erresistentzia handiko aluminio fundiziozko aleazioz egina dago, arina baina talka-erresistentzia handia duena eta intentsitate handiko 8 orduko etengabeko funtzionamendua jasan dezake. Engranajeak nitruratuta daude, HV700-ko ​​gainazaleko gogortasuna eta higadura-erresistentzia % 50 handitzen du. I + G eta ekoizpenetik kalitatearen ikuskapena eta bidalketa arte, prozesu osoa kontrolatzen dugu eta ongarri-hedagailuen transmisio irtenbide eraginkor eta iraunkorrak eskaintzen dizkizugu prezio oso lehiakorrean!

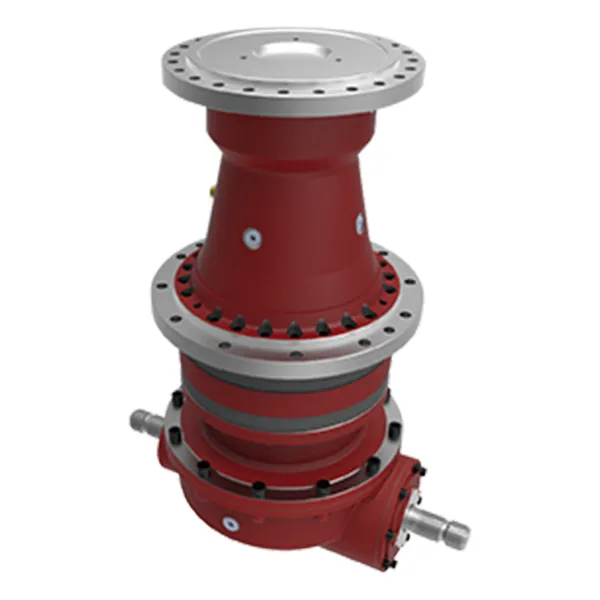

Feed Mixer Gearbox TMR Mixer EP-RMGrako

Feed Mixer Gearbox TMR Mixer EP-RMGrako

Txinan fabrikatzaile eta hornitzaile indartsu gisa, Raydafon-ek bere fabrikan ekoitzitako TMR nahasgailurako EP RMG-ren elikadura nahastailearen engranaje-kutxa zehaztasunez elikatzeko bereziki diseinatuta dago! Produktua EP RMG serieko TMR nahasgailuetarako egokia da, 3:1 eta 12:1 arteko abiadura erlazioekin. Kutxaren gorputza burdinurtu lodiz egina dago eta 10 tonako elikadura-nahaste-karga jasan dezake. Engranajeak karburizatu eta itzaltzen dira, eta hortzaren gainazaleko gogortasuna HRC58ra iristen da eta higadura-erresistentzia % 40 hobetzen da. Barruan inportatutako errodamenduekin hornituta dago 24 orduko etengabeko funtzionamendua trabatu gabe. Ikerketa eta garapenetik muntaketara arte, kalitatea zorrotz kontrolatzen dugu prozesu osoan zehar, eta abeltzaintzarako transmisio irtenbide eraginkor eta egonkorrak eskaintzen ditugu prezio oso lehiakorrean!

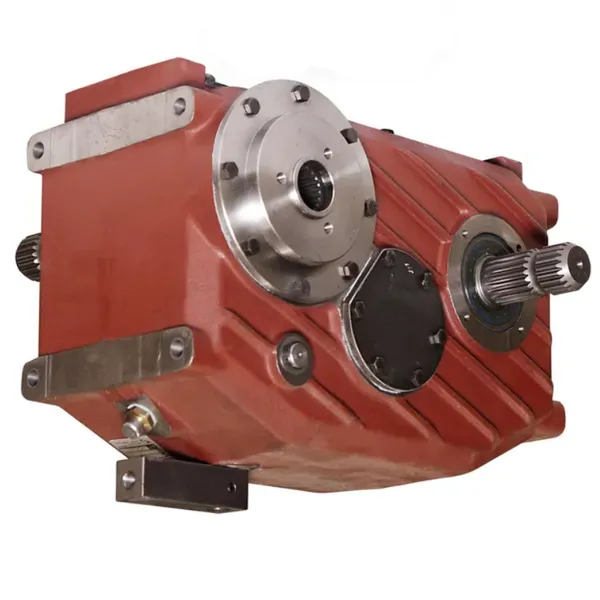

Comer ordezko elikadura nahastailearen engranaje-kutxa

Comer ordezko elikadura nahastailearen engranaje-kutxa

Raydafon-ek fabrikatutako ordezko bat nahasketa bagoietan eta TMR elikagailuetan erabiltzen den C3A elikadura nahastailearen engranaje-kutxaren ordez. 540 bira/min-ko sarrerarako eta 92 kW-eko sarrerako potentziarako balioetsita, 1-3/4 hazbeteko Z20 sarrera eta irteerako konexioekin C3A muntaketa eredu estandarrean. Etxebizitza burdinurtuzkoa da; engranajeak karburizatuta eta HRC55-ra edo gorago gelditzen dira higadurarako eta talketarako erresistentziarako, eta inportatutako abiadura handiko errodamenduek nahasketa-karga etengabeko zereginean eramaten dute. Eredu honetarako 1:1 eta 1,8:1 erlazioak daude eskuragarri. Aksa, DAF Agro, Falke Maschinenbau, Euromilk eta Metal-Fach-en nahasketa-bagoiekin bateragarria. Comer eta C3A Comer Industries-en marka komertzialak dira; Raydafon fabrikatzaile independentea da eta ez dago haiekin afiliatuta. Bidali zure proportzioa eta plaka zaharraren argazkia 24 orduko epean egokitzearen berrespena eta aurrekontua lortzeko.
Txinan Nekazaritzako Engranaje Kutxa fabrikatzaile eta hornitzaile fidagarri gisa, gure produktuek CE ziurtagiria gainditu dute. Kalitatezko produktuak erosi nahi badituzu, jar zaitez gurekin harremanetan.
