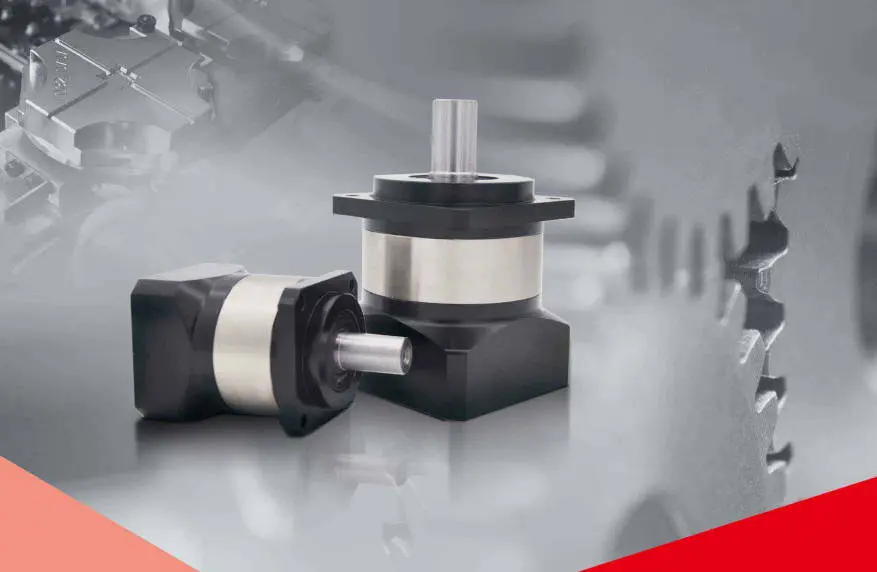

Planetary Gearbox Supplier for High Torque and Precision Applications

Engranaje planetarioen fabrikatzailea - Pare handia, trinkoa, eraginkorra

RaydafonTxinan oinarritutako erreduzitzaileen fabrika bat da, hornikuntza zuzena duena. Erredukzio planetarioak errendimendu egonkorra, egitura trinkoa eta arrazoizko prezioa eskaintzen ditugu automatizaziorako, karga handiko transmisiorako eta doitasun-kontrolerako.

Egitura eta materiala

  • Erresistentzia handiko aleazio altzairuzko egitura
  • Engranajea karburatuta, itzali eta zehaztasunez lurduta
  • Hortzen gainazaleko gogortasuna HRC60±2
  • Nekearekiko erresistentzia handia, engranaje-mekanismo tradizionalak baino karga-gaitasun handiagoa

Errendimendua

  • Hiru hortzetako sare simetrikoen diseinua
  • Transmisioaren eraginkortasuna % 95etik gora
  • Funtzionamendu egonkorra, zarata txikia, momentu uniformearen irteera
  • Servosistemetarako egokia, zilindro elektrikoetarako, robot industrialetarako, gurpildun xasis mugikorretarako

Konfigurazio aukerak

  • Etapa bakarreko, bi etapako, hiru etapako konbinazioak
  • Abiadura ratioak 3:1etik 200:1era
  • Irteera: giltza-ardatza, spline ardatza, brida mota, interfaze ez-estandarra pertsonalizatua
  • Bidalketa baino lehen probatutako oreka dinamikoa eta kontzentrikotasuna

Oso erabilia muntaketa-lerro automatizatuetan, ontziratzeko makinetan, CNC ekipamenduetan, garraiatzeko ekipoetan, ingeniaritza arakatzaileen txasisetan eta energia eolikoa kontrolatzeko sistemetan. Integratzailea, makina fabrikatzaile osoa edo mantentze-zerbitzuen hornitzailea bazara, transmisio-soluzio errentagarriak eman ditzakegu.Jarri gurekin harremanetanaurrekontu baterako.

Raydafon planetary gearbox structure

Nola funtzionatzen duen engranaje planetario bat

Erreduzitzaile planetario batek hiru atal ditu: eguzki-engranaje zentrala (sarrerako pinoia), engranaje planetarioa haren inguruan biraka eta barruko engranaje-eraztuna kanpoan bilduta.

1. urratsa - Potentzia sarrera Motorrak eguzki-engranajea biratzen du.
2. urratsa - Hortz anitzeko sareak Eguzki-engranajeak engranaje planetario ugari gidatzen ditu biratzeko. Engranaje hauek eguzki-engranajean zehar biraka egiten duten bitartean biratzen dira.
3. urratsa - Potentzia irteera Potentzia irteera ardatzera transmititzen da engranajeetan finkatutako planetario-garraioaren bidez.

Hortz anitzeko sare-metodo honek engranaje anitzen artean partekatzen du indarra, engranaje-egitura arruntek baino irteera leuna, zarata txikia eta karga-jasateko ahalmen handiagoa emanez. Raydafon-en erreduzitzaile planetarioek bolumen berdinean momentu handiagoa ateratzen dute, egitura trinkoarekin instalazio-espazio mugatua duten ekipoetarako.

Etapa Bakarra

3–10:1

Bi etapa

15–100:1

Hiru etapa

200:1 arte

Barneko engranaje planetarioak etengabe aldatzen duelako indarraren posizioa biraketan zehar, engranajeen higadura berdina da eta makina osoak bizitza luzeagoa du. Aleazio gogortutako altzairuzko engranajeak, doitasuneko errodamenduak eta atzerapen baxuko muntaketa estandarrak erabiltzen ditugu irteera egonkorra eta kokapen zehaztasun handia lortzeko. Hasiera-geldialdi, aurrera-atzera eta inertzia baxuko karga baldintzetarako egokia.

Planetary gearbox working principle

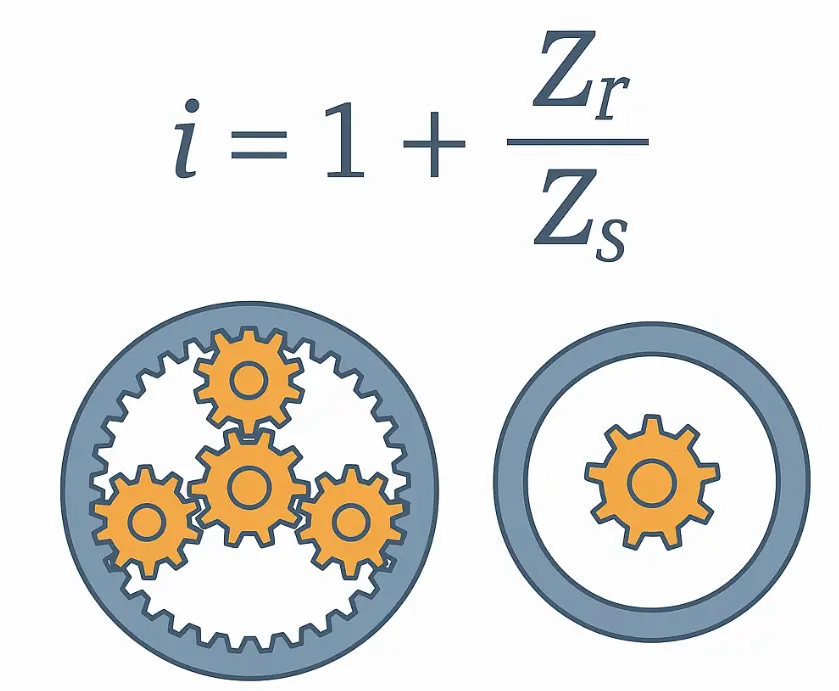

Nola kalkulatu engranaje-erlazio planetarioa

Transmisio-erlazioak irteera-ardatzaren abiadura eta momentua zehazten ditu. Eragin zuzena du ekipoen funtzionamendu-eraginkortasunean eta karga-egoeran.

Egitura komuna: Sun Gear Aktiboa, Barne Eraztun Finkoa, Planet Carrier Irteera

i = 1 + (Zr ÷ Zs)

Zr = barruko eraztun hortzak  |  Zs = eguzki-engranajearen hortzak

Adibidea

Eguzkitako hortzak: 20

Barneko eraztun hortzak: 60

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Motorrak 4 aldiz biratzen du, irteera-ardatzak 1 aldiz biratzen du → 4:1

Raydafon gama estandarra

Etapa bakarra: 3-10

Bi etapa: 15-100

Hiru etapa: karga astuneko abiadura baxuko baldintzetarako

Tarte arrunta: 3:1etik 100:1era

Etapa ezberdinek barne-marruskadura gainjartzen dute, eta horrek eraginkortasuna apur bat eragiten du. Abiadura-erlazioak ahalbidetzen duen premisaren arabera, aukeratu behe-mailako konbinazio eraginkorragoa.

Raydafon-ek arrazoizko transmisio-erlazioa eta egitura-maila gomenda ditzake zure motorraren abiaduran, irteerako abiadura-baldintzetan eta karga-momentuan oinarrituta. Parametroen marrazkiak eta hautapen iradokizunak ere eskaintzen ditugu.Jarri gurekin harremanetanratioa kalkulatzeko eta ereduen parekatzean laguntzeko.

Planetary gearbox ratio calculation

View as

Yaw Drive engranaje planetarioa aerosorgailurako

Yaw Drive engranaje planetarioa aerosorgailurako

Aerosorgailurako Yaw Drive Planetary Gearbox — 12 marko-tamaina, 1.000–80.000 N·m, ratioak 297:1–2,153:1, IP67 zigilu hirukoitzeko burdinazko karkasa –40 °C eta +60 °C arteko guneetarako. Engranaje-multzoak karburizatuta daude eta HRC 58-62-ra lehotzen dira; flotatzaile planetaren garraiolari batek transmisio-errorea mantentzen du 0,08°-ko boladan kargapean. Brida-muntatutako errodamendu-euskarri euskarriak IEC motorraren bridak zuzenean onartzen ditu, splined edo pinoi integraleko irteera aukerarekin. Bidali zure gondoleko ihin-unea, motor-markoa eta guneko korrosio-klasea - 2D interfazearen marrazkia eta fabrikako zuzeneko aurrekontua itzultzen ditugu 24 orduko epean.
PG Series Feed Mixer Engranaje planetarioa

PG Series Feed Mixer Engranaje planetarioa

Txinan tokiko fabrikatzaile eta hornitzaile gisa, Raydafon-ek arreta handiz landu du PG Series Feed Mixer Planetary Gearbox bere fabrikan. Abiadura-erlazioa 3:1 eta 15:1 bitartekoa da. Engranajeak erresistentzia handiko aleazio altzairuz eginda daude. Gelditu ondoren, hortzen gainazaleko gogortasuna HRC55era iristen da, higadura-erresistentea eta talka-erresistentea dena, eta 1800N·m-ko momentua jasan dezake. Kutxa burdinurtuzkoa da eta zigilatzeko egitura bikoitz batekin hornituta dago. Hautsaren eta uraren erresistentzia maila IP65-era iristen da, eta ustiategiko ingurune heze eta hautsetan egonkor funtziona dezake. Fabrikaren hornidura zuzeneko metodoak transmisio produktu merke eta fidagarriak eskaintzen dizkizu!
PGA serie Auger Drive Planetary Gearbox Feed Mixerrako

PGA serie Auger Drive Planetary Gearbox Feed Mixerrako

PGA serieko auger drive-engranaje planetarioak TMR elikadura nahasgailuetarako eta 540 rpm traktore PTO batetik bultzatutako dieta elikagailuetarako eraikita daude. Momentu jarraitua 3.810 N·m (PGA-502) 42.000 N·m (PGA-4203/4204) bitartekoa da, 11,1:1 eta 662,8:1 arteko ratioekin eta 1"3/8 Z6 edo 1"3/4 Z20 sarrerako spline estandarrak. Engranajeak eta ardatzak erresistentzia handiko aleazio altzairuak dira, gas karburatuak HRC58 hortz-azalerazko gogortasunera; pieza bakarreko burdinurtuzko etxebizitzak IP65-rako zigilazio bikoitza erabiltzen du hautsa, minda eta garbitzeko. Raydafon-ek Ningbo-n (Txina) ISO 9001 tailerrean fabrikatua, OEM nahastaileen eraikitzaileentzat eta etxalde eta saltzaileentzako ordezko unitate gisa. Marrazkira egindako proportzio pertsonalizatuak, irteerako bridak eta muntaketa-aurpegiak. Bidali zure nahastailearen eredua edo marrazkia berretsitako hautaketa eta aurrekontua lortzeko 24 orduko epean.
Txinan Engranaje planetarioa fabrikatzaile eta hornitzaile fidagarri gisa, gure produktuek CE ziurtagiria gainditu dute. Kalitatezko produktuak erosi nahi badituzu, jar zaitez gurekin harremanetan.
