PGA serie Auger Drive Planetary Gearbox Feed Mixerrako
  • PGA serie Auger Drive Planetary Gearbox Feed MixerrakoPGA serie Auger Drive Planetary Gearbox Feed Mixerrako
  • PGA serie Auger Drive Planetary Gearbox Feed MixerrakoPGA serie Auger Drive Planetary Gearbox Feed Mixerrako

PGA serie Auger Drive Planetary Gearbox Feed Mixerrako

PGA serieko auger drive-engranaje planetarioak TMR elikadura nahasgailuetarako eta 540 rpm traktore PTO batetik bultzatutako dieta elikagailuetarako eraikita daude. Momentu jarraitua 3.810 N·m (PGA-502) 42.000 N·m (PGA-4203/4204) bitartekoa da, 11,1:1 eta 662,8:1 arteko ratioekin eta 1"3/8 Z6 edo 1"3/4 Z20 sarrerako spline estandarrak. Engranajeak eta ardatzak erresistentzia handiko aleazio altzairuak dira, gas karburatuak HRC58 hortz-azalerazko gogortasunera; pieza bakarreko burdinurtuzko etxebizitzak IP65-rako zigilazio bikoitza erabiltzen du hautsa, minda eta garbitzeko. Raydafon-ek Ningbo-n (Txina) ISO 9001 tailerrean fabrikatua, OEM nahastaileen eraikitzaileentzat eta etxalde eta saltzaileentzako ordezko unitate gisa. Marrazkira egindako proportzio pertsonalizatuak, irteerako bridak eta muntaketa-aurpegiak. Bidali zure nahastailearen eredua edo marrazkia berretsitako hautaketa eta aurrekontua lortzeko 24 orduko epean.

PGA serie Auger Drive Planetary Gearbox Feed Mixerrako

540 bira/min-ko PTO-k bultzatutako erreduzitzaile planetarioa TMR nahasgailuetarako eta dieta-elikagaietarako, 3.810-42.000 N·m-ko momentu etengabea 11,1:1 eta 662,8:1 arteko ratioekin. Burdinurtuzko karkasa, karburatutako aleazio-altzairuzko engranajeak, zigilu bikoitza eta IP65 babesa eguneroko lanerako hautsean, lokatzetan eta garbiketan.

  • 3.810–42.000Momentu jarraitua (N·m)
  • 11.1:1–662.8:1Eskuragarri dauden ratioak
  • 540 bira/minSarrerako abiadura baloratua
  • IP65Hautsa eta uraren babesa

PGA Series Auger Drive Engranaje planetarioa Elikagai nahasgailuetarako eta TMR bagoietarako

PGA seriea traktorearen PTOaren eta elikadura-nahastagailu baten nahaste-torlojuaren artean kokatzen den agerrontziaren unitate bat da. Traktorearen 540 bira/min-ko sarrera bat planeta-etapa baten bidez murrizten da biratze baxuko eta handiko biradurara, insilua, belarra eta kontzentratua altxatu eta tolestu behar duen biraketara. Karga-bidea hainbat planeta-engranajetan partekatzen denez, diskoa nahikoa trinkoa izaten jarraitzen du nahasgailuaren aurrealdeko edo alboko plakan lotzeko, eta, hala ere, eredu txikienean 3.810 N·m-tik handienean 42.000 N·m-ra arte.

Raydafon-ek PGA seriea Ningbo-n (Txina) bere tailerrean eraikitzen du, ISO 9001 kalitate-sistema baten arabera, eta nahastaile eta dieta-elikagaien fabrikatzaileei hornitzen die OEM unitate gisa eta saltzaileei ordezko engranaje-kutxa gisa. Zure makina PTO gidatzen badu, parekatu aElikadura nahasgailuetarako PTO ardatza; zure nahasgailuak alaka etapa bat erabiltzen badu planetarioaren ordez, alderatuelikadura nahastailearen engranaje-kutxagune berean.

Zer da Auger Drive engranaje planetarioa eta nola funtzionatzen du?

Engranaje planetario-engranajea erreduktore koaxial bat da, non eguzki-engranaje batek eraztun-engranaje baten barruan biratzen dituen hainbat planeta-engranaje gidatzen dituena, planeta-garraio batek eraman bitartean. Momentua, beraz, hortz kontaktu anitzen bidez transmititzen da aldi berean, pare bakar baten ordez, eta horregatik unitate planetario batek nahasgailuaren karga astuna eraman dezake karkasa labur eta biribil batean eta horregatik jasaten dio hegazkin osoa izoztu edo trinkotu batean abiaraztean sortzen den kolpeari.

Elikadura-nahasgailu batean sekuentzia zuzena da: traktorearen PTO 540 rpm-n, gutxi gorabehera 5-50 rpm-ra murrizketa planetarioa agerrontziaren ardatzean eta traktore txiki samarra nahaste-torloju handi bat biratzen uzten duen momentuaren biderketa. Horregatik, PGA seriea aukeratzen dute traktore txikiak ibiltzen dituzten etxaldeek: engranaje-kutxak, ez traktoreak, biratzeko indar gehigarria ematen du. Printzipio bera aplikatzen da silo eta biogas landareen elikaduran, non abiadura baxuko etengabeko errotazioak abiadura gailurra baino garrantzi handiagoa duen.

Zehaztapen teknikoak eta modelo sorta

Modelo guztiak 540 rpm-ko sarrerako abiaduran baloratzen dira. Mugitu taula alboetara zutabe guztiak ikusteko.

Eredua Momentu jarraitua (N·m) Momentu maximoa (N·m) Ratioa i Sarrerako ardatza
Etapa bakarreko eta bi etapako ereduak
PGA-502 3.810 7.620 12.36–15.51 1"3/8 Z6
PGA-1002/3 8.500 17.000 16,8–30,6 1"3/4 Z20
PGA-1202 11.600 23.200 11.1–19.4 1"3/4 Z20
PGA-1602/3 15.700 31.400 13,4–47,5 1"3/4 Z20
PGA-1702/3 15.700 31.400 13,4–47,5 1"3/4 Z20
PGA-2102/3 21.000 47.000 12,1–62,1 1"3/4 Z20
PGA-2502 23.780 48.000 13,6–23,6 1"3/4 Z20
PGA-3003/4 30.760 61.520 25,7–84,4 1"3/4 Z20
PGA-4203 42.000 142.000 27,8–91,4 1"3/4 Z20
Nahaste bertikal handietarako eta biogas elikagailuetarako proportzio handiko modeloak
PGA-1603 15.700 31.400 24,4–116,9 1"3/4 Z20
PGA-1703 15.700 31.400 24,4–116,9 1"3/4 Z20
PGA-2103 21.000 47.000 31,8–126,5 1"3/4 Z20
PGA-2503 23.780 48.000 35,7–142,2 1"3/4 Z20
PGA-3004 30.760 61.520 97,4–612,3 1"3/4 Z20
PGA-4204 42.000 142.000 105,4–662,8 1"3/4 Z20
  • Gehienezko momentua engranaje-kutxak kargatutako barna abiaraztean onartzen duen gailurra da; Momentu jarraitua etenik gabeko nahaste-betebeharraren balioa da.
  • Sarrerako ardatzaren aukerak 1"3/8 Z6 eta 1"3/4 Z20 PTO profil estandarrak dira. Beste spline, zulamen tamaina eta irteerako brida dimentsioak zure marrazkian mekanizatu daitezke.
  • Batzuetan fotograma jakin baterako zerrendatutako barrutitik kanpoko ratioak etapak konbinatuz lor daitezke; bidali behar den irteera-abiadura eta berretsi egingo dugu.

Nola aukeratu zure nahasgailurako PGA eredu egokia

  1. Lotu armazoia traktorearen potentziarekin eta aberearen tamainarekin.40-80 hp-ko nahasgailu txikiek normalean PGA-502 edo PGA-1002/3 funtzionatzen dute; gama ertaineko 80-150 hp TMR bagoiek normalean PGA-1602/3-tik PGA-2502-ra erabiltzen dute; nahasgailu bertikal handiak eta biogas elikagailuak PGA-3004 edo PGA-4204ra igotzen dira.
  2. Egiaztatu etengabeko momentua zure betebeharrarekin.Konparatu nahasgailuaren behar den barna-momentua taulako zifra jarraituarekin, ez gailur zifrarekin. Balio gailurra abiarazterako aldea da, ez laneko balorazioa.
  3. Berretsi sarrerako ardatza.Europako eta Ipar Amerikako traktore gehienek 1"3/8 Z6 erabiltzen dute 540 rpm-n, eta makina handiek 1"3/4 Z20 erabiltzen dute. Spline okerra ikusten dugun ordena-errore ohikoena da.
  4. Egiaztatu muntaketa eta olio-maila.Egiaztatu torlojuaren eredua, irteerako brida eta olio-betegarriaren posizioa nahasgailuaren markoaren aurka, unitatea eskuliburuan zehaztutako angeluan egon dadin.
  5. Mantentze-tartea planifikatu.Erabili olioaren kalifikazioa eta aldatzeko tartea eskuliburuan; Bidalketarekin batera mantentze-lanen idatzizko egutegia horni dezakegu zure zerbitzu-taldeak berme-erregistroetarako bat behar badu.

Ez dakizu zein marko egokitzen den? Bidali nahasgailuaren marka, agerren diametroa, traktorearen zaldi potentzia eta behar den agurraren abiadura - gure ingeniariek eredua eta ratioa berretsiko dituzte agindu aurretik.

Produktuaren xehetasuna

Beheko bi argazkiak ekoizten ditugun PGA serieko unitatea dira: muntatutako engranaje-kutxa bere karkasa fundituta eta PTO sarrerarekin, eta egiaztapenak muntatzeko erabiltzen den neurrien marrazkia.

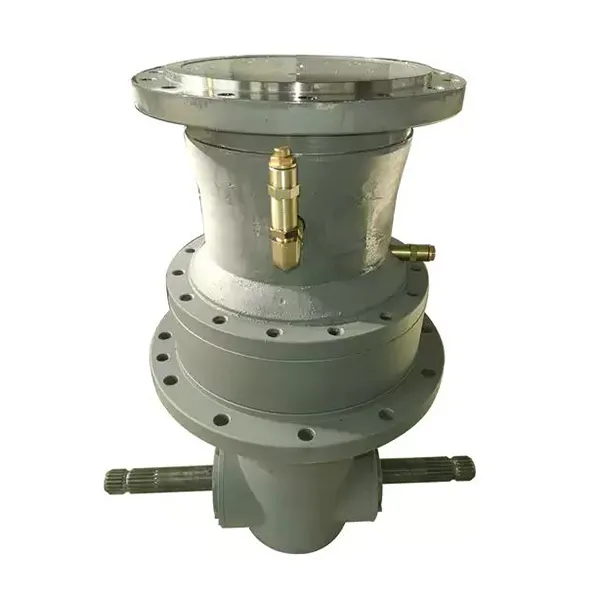

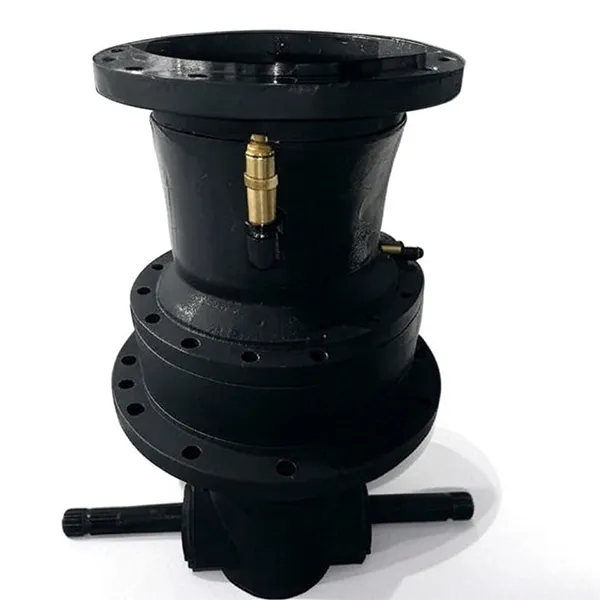

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
PGA serieko engranaje planetario-erreductor-kutxa - burdinurtuzko karkasa, erredukzio planetarioa eta PTO sarrera-ardatza.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
PGA serieko elikadura-nahastailearen engranaje planetarioaren eskema eta muntaketa-neurriak.

Materialak, zigilatzea eta eraikuntza-kalitatea

Engranajeak eta tratamendu termikoa

Engranajeak eta ardatzak erresistentzia handiko aleazio-altzairuz eta gas karburizatuz lantzen dira, eta hortz-azalera HRC58 inguruko gogortasunera itzaltzen dira, nukleoa kolpeak xurgatzeko bezain gogorra izaten jarraitzen duen bitartean. Konbinazio horrek PGA serieari higadura-erresistentzia ematen dio silo urratzailean eta behin eta berriz kargatutako abiarazteekiko tolerantzia ematen diona, eta arrazoia da marko bera proportzio sorta zabal batean eskain daitekeela kanpoko inguratzailea aldatu gabe.

Etxebizitza eta zigilatzea

Etxebizitza pieza bakarreko burdinurtuzko gorputza da, errodamenduen zuloak kontzentrikoak mantentzen dituena eta fabrikatutako etxebizitza batek transmitituko lukeen bibrazioa moteltzen duena. Sarrerako eta irteerako muturretan zigilatzea bikoitzak lubrifikatzaileari eusten dio eta hautsa, minda eta garbiketa-ura kanpoan mantentzen ditu, unitateari IP65 babes maila emanez. Koipeztatzeko nippak eta olioa betetzeko puntua kokatuta daude, ohiko zerbitzua nahastailea lan-posizioan duela egin ahal izateko.

Probak bidali aurretik

Engranaje-kutxa bakoitza ontziratu baino lehen exekutatzen eta egiaztatzen da: kargarik gabe martxan biraketa leuna eta olio-zigilatzea baieztatzeko, atzera-erreakzioa eta kontaktu-ereduaren egiaztapena engranaje-multzoan, eta sarrerako spline eta irteerako bridaren azken ikuskapena. Proba-erregistroak bidalketa-dokumentuetan erantsi daitezke zure proiektuak froga dokumentatuak behar dituenean.

Elikagai-nahastaileen operadoreentzako abantaila nagusiak

  1. Erregaiaren kostu txikiagoa.Transmisioaren eraginkortasun handiak PTOaren eta barnaren artean potentzia gutxiago galtzen duela esan nahi du, eta erregaiaren erabilera % 30 gutxi gorabehera murrizten da nahaste lanetan.
  2. Abiarazte azkarragoa, aurrez berotu gabe.Engranaje-multzoa lan-egoera azkar iristen da, beraz, goiz-goizeko loteek eta nahasketa osagarriek ez dute beroketa luzerik behar.
  3. Abiadura handiko nahasketa egonkorra.Zehaztasun-engranaje-multzoak barnaren abiadura egonkorra mantentzen du belar, silo eta kontzentratuaren bidez, beraz, anoa uniformeki nahasten da estratifikatu beharrean.
  4. Disko leunagoa eta iraupen luzeagoa.Planetario-diseinu simetriko batek transmisio-indarra orekatzen du, blokeo-kargak eta higadura mekanikoa murrizten du linea osoan.
  5. Erlazio automatikoa kargapean aldatzea.Unitatea trinkotutako edo izoztutako jarioa hausten duen momentu handiko moduan abiarazten da, eta, ondoren, modu azkarrago batera aldatzen da lotearen gainontzeko.
  6. Traktore txikiekin lan egiten du.Momentuaren anplifikazioari esker, traktore txikiago eta merkeago batek barna bera gidatzen uzten du, makina handiagoak beste landa-lanetarako askatuz.
  7. PTO-ko transmisioaren bizitza luzeagoa.Hasierako momentu baxuak traktorearen PTOaren eta ardatzeko akoplamenduaren talka murrizten du, akoplamendua ordezkatzeko tarteak 2-3 aldiz luzatuz.
  8. Funtzionamendu isilagoa eta egonkorragoa.Hortz anitzeko sareak transmisioaren bibrazioa xurgatzen du, zarata murrizten du eta lokailuak askatzeko arriskua murrizten du.
  9. Eragiketa errazagoa.Aldaketa automatikoak eskuzko esku-hartzea murrizten du, beraz, operadoreak anoa eta makina ikusten ditu aldaketa-kutxa baino.
  10. Dokumentatutako kalitatea.ISO 9001 ekoizpena, mekanizatua eta gure lantegian muntatua, ordezko piezak eta laguntza teknikoa entregatu ondoren.

Goiko erregai-aurrezpena eta zerbitzu-tarteen zifrak gure engranaje-kutxaren diseinuan eta elikadura nahastailearen betebehar tipikoan oinarritzen dira; benetako emaitzak traktore, anoa eta funtzionamendu baldintzen araberakoak dira.

Eskuragarri dauden konfigurazioak eta muntaketa

PGA seriea transmisio planetario solido eta trinko gisa hornitzen da, hiru nahasketa-diseinu arruntetan lotzen dena. Esaiguzu zein eraiki edo exekutatzen duzun, eta irteerako brida, muntatzeko aurpegia eta olioa betetzeko posizioa horren arabera ezartzen dira.

Kamioietan muntatutako nahasgailuak

Kamioi-motorraren PTO edo motor hidrauliko batetik transmizio-kaxatik hartutako auger-erakundea, karkasa nahasgailuaren aurrealdeko plakan muntatuta.

Autopropulsatutako makinak

Txasis mugikorren gainean muntatutako engranaje-kutxa, non bibrazio baxuko planeta-diseinuak engranaje multzoa bidaia-kolpeetatik babesten duen.

Nahasgailu finkoak eta finkoak

Etengabeko betebeharra biogas zentraletan, elikadura-zentroetan eta TMR instalazio finkoetan, non olioa hozteko eta zerbitzurako sarbidea planifikatu daitekeen.

Aplikazioak

PGA serieak elikadura nahastaileen eta biogas planta elikatzeko sistemen biraketa gidatzen du. Instalazio tipikoak honako hauek dira:

  • TMR elikadura-nahasgailuak eta elikadura-nahasgailu bertikalak eta horizontalak
  • Elikadura-zentroetan eta ustiategiko pentsu-sukaldeetan barrena eta torloju-garraiatzaileak
  • Silo eta lastoa nahasteko lerroak non trinkotutako materiala hautsi behar den
  • Biogas plantako lehengai nahasgailuak eta etengabeko funtzionamenduan funtzionatzen duten dosifikazio-torlojuak
  • Ohe-oheak eta zabor-hedagailuak, barrenaren gidaritza-printzipio bera erabiliz
  • Higatutako engranaje-kaxen ordezkapena berritzea beste marka batzuetako nahasgailuetan

Zure makina zerrenda honetan ez badago, deskribatu aplikazioa eta lan-zikloa. Geldiko biogas elikadurari egokitzen zaion engranaje-kutxak olio-zehaztapen edo muntatze-angelu desberdin bat behar izan ditzake kamioietan muntatutako TMR bagoi baterako.

Bezeroen iritziak

★★★★★

Robert MartinezPipeline eta Guneko Ekipamenduen Kontratista, Houston, AEB

Engranaje-kaxa planetario hauek Golkoko kostaldeko kanalizazio lan batean erabili ditugu, non gatz-ihintzak eta etengabeko bibrazioak normalak diren. Etengabeko funtzionamenduko sei hilabetetan unitateak egonkor mantendu ziren, engranajeen arteko zehaztasun-aldaketa neurgarririk gabe. Orain gure soldadura-kokatzailea gidatzen dute, besoari tinko eutsiz marea-lur irregularrean ere. Hurrengo kanalizazio faserako gure hornitzaileen zerrendan daude.

★★★★★

Sophie DuboisEkoizpen-zuzendaria, Automotive Parts Plant, Lyon, Frantzia

Bi urte gure estanpazio-lerroan eta kokapen-zehaztasunak ±0,02 mm-ko barnean jarraitzen du, baita aluminiozko xafla meheetan ere. Gure lehen pasabidearen etekina % 15 inguru hobetu zen unitate horietara aldatu ondoren, eta engranaje-kutxek ez dute ezer behar izan programatutako olio-aldaketaz gain.

★★★★★

Marco RossiMantentze-eroslea, Ehungintzako Makineria, Italia

Europa eta Txinaren arteko tentsio-diferentziak kezkatzen ninduen, eta haien ingeniariek egokitzapen plan bat prestatu zuten gauetik eta tentsio bikoitzeko kontrol-modulu bat hornitu zuten. Egurrezko kutxak lubrifikatzaile egokia eta italieraz mantentze-eskuliburu bat ere barne hartzen zituen, tokiko ordezko piezen kontaktu batekin. Muntatze-interfazea gure ehungailuaren gidaritza-ardatzarekin bat etortzen zen zehatz-mehatz, abiaraztean mugimendu axialik gabe.

Erosleen ohiko galderak

  • Zein PGA modelo egokitzen da nire jario-nahasgailua?Lotu traktorearen zaldi-potentzia, barrena-diametroa eta beharrezkoa den zutabearen abiadura etengabeko torque-zutabearekin: 40-80 hp-ko nahasgailuek normalean PGA-502 edo PGA-1002/3 hartzen dute, 80-150 hp-ko TMR bagoiek PGA-1602/3-ra PGA-2502-ra hartzen dute eta PGA-40-40 nahastagailu bertikalak edo PGA-402-40 nahastaile handiek. Bidal iezaguzu zure nahastailearen xehetasunak eta eredua eta ratioa baieztatuko ditugu.
  • Zein da momentu etengabearen eta momentu maximoaren arteko aldea?Momentu jarraitua etenik gabeko nahastearen balorazioa da; Momentu maximoa unitateak kargatutako barrena abiatzen denean onartzen duen tarteko gailurra da. Dimentsionatu engranaje-kutxa etengabeko irudian eta tratatu gailurra hasierako tarte gisa.
  • Zein PTO sarrera-ardatz behar dut?Aukera estandarrak 1"3/8 Z6 dira 540 bira/min-ko traktore gehienentzat eta 1"3/4 Z20 makina handiagoentzat. Zure PTO spline, zuladura edo tamaina desberdina bada, bidali marrazkia eta sarrera mekanizatuko dugu bat etor dadin.
  • Engranaje-kutxa hautsaren eta uraren aurka babestuta al dago?Bai. Burdinurtuzko etxebizitzak sarrerako eta irteerako muturretan zigilazio bikoitza erabiltzen du IP65 babes-mailarekin, eta horrek baserriko eguneroko erabileraren hautsa, minda eta garbiketa-baldintzak estaltzen ditu.
  • Eskatu al dezaket proportzio pertsonalizatua, brida edo etxebizitzaren akabera?Bai. Raydafon-ek engranajeak mekanizatzen ditu eta unitateak bere fabrikan muntatzen ditu, beraz, proportzio pertsonalizatuak, irteerako bridak, muntatzeko aurpegiak, olioa betetzeko posizioak eta pintura-akaberak OEM programetarako marrazteko ekoizten dira.
  • Zer gertatzen da epe, ordezko piezak eta bermea?Marko estandarrak ordutegi labur batean bidaltzen dira eta unitate pertsonalizatuek baieztatutako marrazkiari jarraitzen diote. Ordezko engranaje-multzoak, zigiluak eta errodamenduak bereizita daude eskuragarri, eta berme-baldintzak aurrekontuan adierazten dira. Bidali zure kantitatea eta entrega portua prezio irmo baten truke 24 orduko epean.

Lotutako produktuak eta irakurketa gehiago

Raydafon-ek elikadura-nahastagailu baten inguruan hornitzen du trakzio-tren osoa, beraz, engranaje-kaxa, ardatza eta akoplamenduak fabrika eta ikuskapen estandar batetik eska ditzakezu:

Eskatu PGA Series Gearbox aurrekontua

Bidali nahasgailuaren eredua edo marrazkia, traktorearen zaldi potentzia, behar den barnaren abiadura eta entrega portua. Gure ingeniariek markoa, erlazioa eta sarrera-ardatza berresten dute, eta, ondoren, prezio irmo batekin erantzun 24 orduko epean.
