Plastikozko engranaje helikoidala

Raydafon-ek plastikozko engranaje helikoide pertsonalizatuak moldatzen ditu POM eta nylonezko Ningbo-n (Txina) bere fabrikan. Tresneria estandarrak M0.1–M2.0 modulua estaltzen ditu, Ø1,40 mm-tik Ø3,05 mm bitarteko zuloak, kanpoko diametroak Ø10–Ø50 mm (Ø120 mm arte erreminta pertsonalizatuetan) eta aurpegiaren zabalerak 2,0–10,0 mm, −30 °C eta +100 °C arteko laneko tenperatura tartearekin. Hortz-forma moztu beharrean injekzio-moldean sortzen denez, helize-angelua eta profila koherenteak dira lotean zehar, eta engranajeak auto-lubrikatzaileak eta isilean funtzionatzen dituzte - neurtutako zarata aplikazio berean engranaje-engranaje baliokideek baino % 20 txikiagoa da. Beiraz betetako kalifikazioak eskuragarri daude momentu edo zurruntasun handiagoa behar den lekuetan, eta mekanizatutako plastikozko edo metalezko engranajeak aipatzen dira plastikozko moldatutako betebeharra bete ezin dutenean. Bidali zure marrazkia edo laginaren xehetasunak tresneria egiaztatzeko eta aurrekontua lortzeko 24 orduko epean.

Plastikozko engranaje helikoidala - POM eta Nylon, M0.1etik M2.0ra

Injekzio bidez moldatutako engranaje helikoidalak funtzionamendu lasaia, lubrifikaziorik gabea eta pisu txikia behar duten unitate txikietarako. Tresneria estandarrak M0.1-M2.0 moduluak estaltzen ditu, Ø1,40 eta Ø3,05 mm bitarteko zuloak, Ø10-Ø50 mm kanpoko diametroak eta 2,0-10,0 mm-ko aurpegien zabalerak, hortz-geometria moldatuta hortz ebakien ordez, hortz-hortzen koherentzia loteari eusten zaio.

  • M0.1–M2.0Modulu sorta estandarra
  • Ø1,40–3,05Zuladura-tarte estandarra
  • Ø10–50Kanpoko diametroa (mm)
  • -30etik +100eraLaneko tenperatura (°C)

Plastikozko engranaje helikoideen fabrikatzailea Txinan - POM pertsonalizatua eta nylonezko engranaje helikoidalak

Raydafon-ek plastikozko engranaje helikoidalak moldatzen ditu Ningbo-ko (Txina) bere fabrikan, altzairuzko moztutako engranaje lasai eta autolubrikatzailea behar duten OEMentzat. Engranaje-hortzak injekzio-moldean eratzen dira, beraz, helize-angelua, profila eta zuloaren posizioa erremintak finkatzen ditu, geroago mekanizazio-urrats baten bidez baino; horregatik, lotez lote-hortzen forma koherentea izaten da eta unitateko kostua jaisten da erreminta martxan dagoenean. Erosle arruntak makineria txikien eraikitzaileak, medikuntzako eta laborategiko ekipamenduen fabrikatzaileak, etxetresna elektrikoen eta ponpen fabrikatzaileak eta lubrifikatutako metalezko engranaje pare bat mantentzerik gabeko plastikozko batekin ordezkatzen duten edonork dira.

Tresneria estandarra da biderik azkarrena eta merkeena: bidali modulua, hortz-zenbaketa, helize-angelua, zuladura eta aurpegiaren zabalera, eta moldea existitzen bada stock-tresneriatik aipatzen dugu. Geometria berria den lekuetan, zure marrazkirako tresna eta moldea eraikitzen dugu. Tailer bereko erlazionatutako produktuak honako hauek diraengranaje helikoidalaPare handiagorako metalen gama, osoaplastikozko engranajealerroa espoloi, harra eta barne formatan, etaengranaje engranajeakzure diskoak ez badu gainjartze helikidalik behar.

Zehaztapenak

  • Produktu motaEngranaje helikoidala (injekzioa)
  • Modulu estandarraM0.1 – M2.0
  • MaterialaPoliacetal (POM) / Nylon, beiraz betetako kalifikazioak eskatuta
  • Zulo estandarraØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • Kanpoko diametroaØ10,0 - Ø50,0 mm, Ø120 mm arte erreminta pertsonalizatuetan
  • Aurpegiaren zabalera (L)2,0 – 10,0 mm
  • Laneko tenperatura-30 °C eta +100 °C artean
  • LubrifikazioaAuto-lubrikatzailea, funtzio normalean ez da koiperik behar
  • PertsonalizazioaM3.0-rako modulua, hortzen zenbaketa, helize-angelua, zuladura, hub, giltza, kolorea

Zehaztapen estandarra. Zuloa, kanpoko diametroa eta aurpegiaren zabalera malguak dira erakusten diren tarteen barruan; esaguzu behar dituzun balioak.

Mota Modulua Materialaa Bore Kanpoko diametroa Aurpegiaren zabalera (L)
Engranaje helikoidala M0.1 – M2.0 Poliazetala (POM) / Nylona Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (malgua) Ø10,0 - Ø50,0 mm (malgua) 2,0 - 10,0 mm (malgua)

Tolerantzia eta ahalmena:Moldatutako plastikozko engranajeek ebakitako metalezko engranajeek baino tolerantzia-banda zabalagoa dute, eta zifra zehatzak moduluaren, hormaren lodieraren eta materialaren kalifikazioaren araberakoak dira. Mesedez, adierazi zure muntaiak behar duen atzerako erreakzioa eta erdiko distantziarako tolerantzia aurrekontuaren fasean; erremintak zer eduki dezakeen berretsiko dugu, edo plastikoak bete ezin badu moztutako engranaje bat gomendatuko dugu.

POM edo Nylon: Material egokia aukeratzea

Poliazetala (POM)

Doitasun txikiko engranajeen aukera lehenetsia. Marruskadura baxua, zurruntasun handia eta hezetasunaren azpian dimentsio oso egonkorrak, erdiguneko distantzia eta erreakzioa aurreikusten dituena. Etengabeko gidatzeetarako eta engranajeak hilabeteetan zehar tolerantziari eutsi behar dion muntaietarako egokiena.

Nylona (PA)

POM baino gogorragoa eta inpaktua jasango duena, kolpeak eta bibrazioak hobeto moteltzen ditu, baina hezetasuna xurgatzen du eta hezetasunarekin zertxobait aldatzen du dimentsioa. Etengabeko, inpaktu-kargatutako edo bibrazio handiko diskoetarako egokia da, tolerantzia estuko kokatzea baino.

Beiraz betetako kalifikazioak

Beira-zuntza gehitzeak indarra eta zurruntasuna areagotzen ditu pare handiagoa lortzeko, eta tenperatura altuetan erresistentzia erresistentzia hobetzen du, baina moldearen higadura areagotzen du eta moteltze naturala apur bat murrizten du. Zure eginbeharraren kalifikazioari eta espero den bizitzari buruzko aholkuak emango ditugu.

Zure momentu-eskakizuna plastiko moldeak eraman dezakeena baino haratago badago, erantzun zintzoa engranaje moztua da - ikusi gureengranaje engranajeeta engranaje helikoideen gama metalean. Nahiago dugu eskuineko zatia aipatu zerbitzuan huts egiten duen plastikozko engranaje bat saltzea baino.

Produktuaren xehetasuna

Beheko argazkiek plastikozko moldatutako gure engranaje helikoideak erakusten dituzte: hortz-forma, buzoa eta zuloaren akabera eta muntatutako engranaje-multzoa.

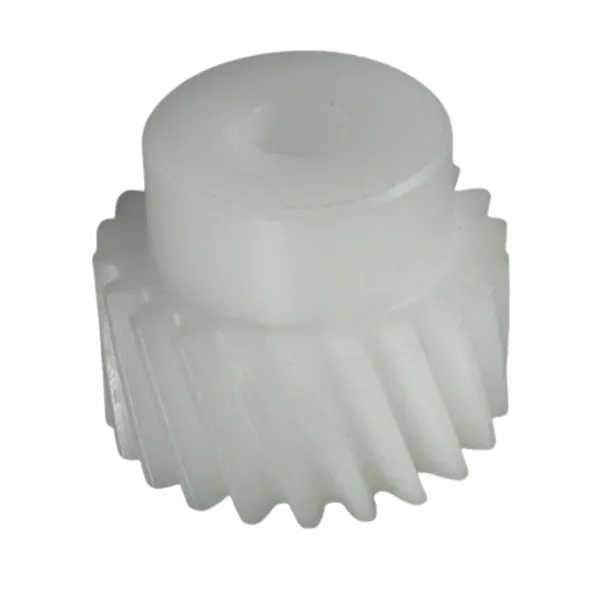

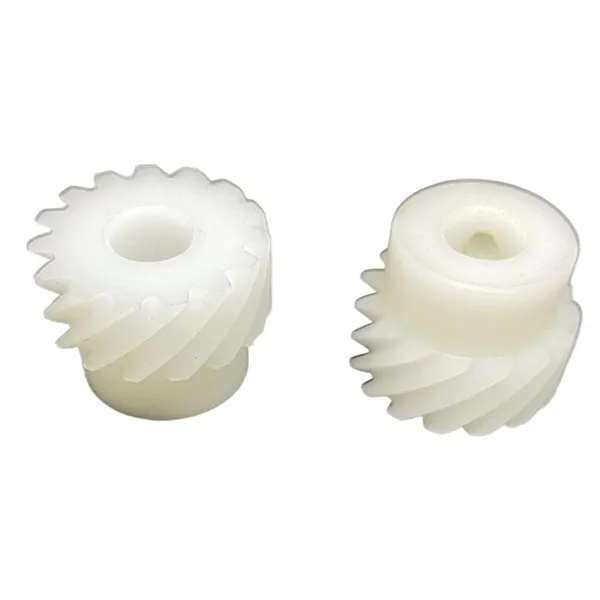

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Moldeatutako plastikozko engranaje helikoidala - helize-angelua, hortz-forma eta amaitutako zuloa.

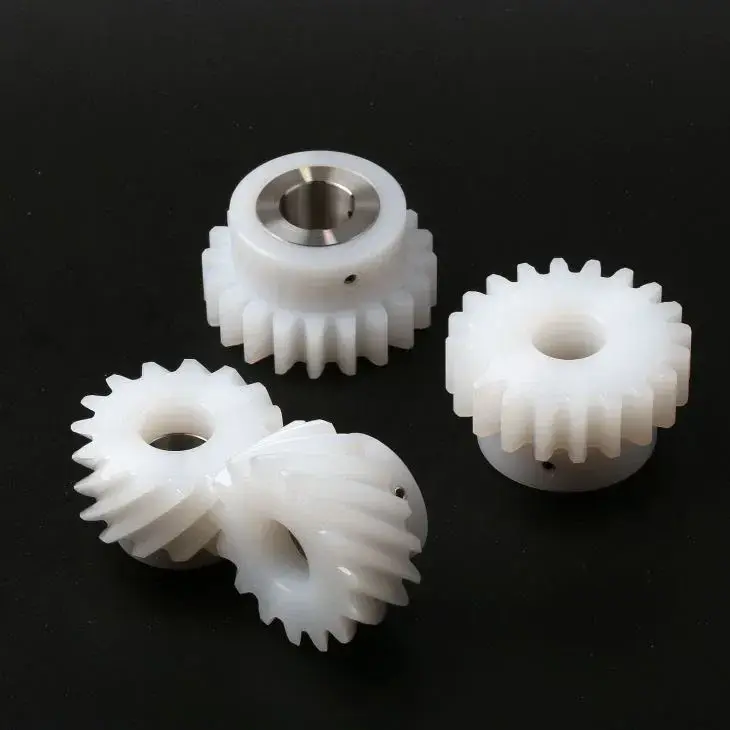

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
POM engranaje helikoidala estandarra ardatzarekin eta doitasun-zuloarekin.

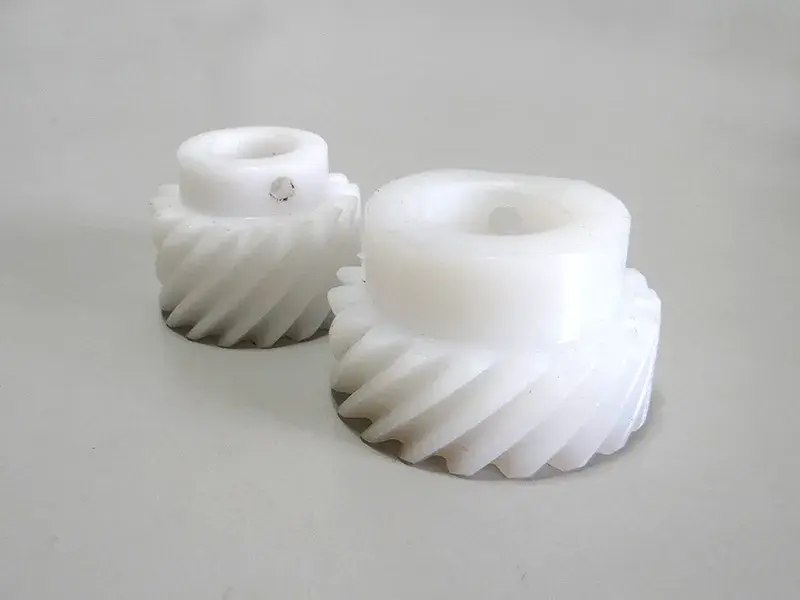

Plastic helical gear set assembled in a small drive application
Plastikozko engranaje helikoideen multzoa disko txiki batean muntatua.

Funtsezko abantailak

  1. 01

    Autolubrikatzailea

    POM eta nylona elkarren aurka edo altzairuaren aurka doaz olio edo koipe-filmik gabe, beraz, aurretik lubrifikatzaile-ganbera, zigiluak eta zerbitzu-tarte bat behar zituen engranaje-kutxa bat mantentze-lanik gabe eraiki daiteke.

  2. 02

    Transmisio lasaia

    Hortz helikoide baten helizearen gainjartzea pixkanaka-pixkanaka sartzen da kolpe bakar batekin baino, eta polimeroak berak bibrazioa moteltzen du - gure engranajeetan neurtutako zarata % 20 inguru da aplikazio berean engranaje-engranaje baliokideen azpitik.

  3. 03

    Pisu aldakorra txikiagoa

    Moldeatutako plastikoa altzairua edo letoia baino askoz arinagoa da, eta horrek bultzatutako piezen inertzia mozten du. Hori garrantzitsua da eskuko tresnetan, tresna eramangarrietan, kokapen-mekanismo txikietan eta pisuarekiko sentikorrak diren beste produktu batzuetan.

  4. 04

    Korrosioaren eta erresistentzia kimikoa

    Ingeniaritza-plastikoek ez dute herdoiltzen eta azido, alkali, detergente eta elikagaiekin kontaktuan dauden garbiketa-agente gehienei aurre egiten diete, beraz, engranajea ingurune heze, garbitu edo arin korrosiboetan ibil daiteke, metalezko engranaje batek plaka behar lukeen lekuetan.

  5. 05

    Moldeatutako geometria koherentea

    Hortzen forma moldearen barrunbetik dator, beraz, lotearen zati guztiak berdin-berdinak dira: ez da ebakitzailearen higaduraren desbideratzerik, ez exekutatzeko profilaren aldakuntzarik eta askoz ere ikuskapen-ahalegin gutxiago zuretzat.

  6. 06

    Fabrika-zuzeneko prezioa

    Erreminta, moldaketa eta ikuskapena teilatu baten azpian gertatzen dira, tartean merkataritza-marjinarik gabe. Unitateko prezioa tresneriaren faseak gidatzen du, ez erdiko geruza batek.

Engranaje helikoidala nola igortzen duen momentua

Engranaje engranaje baten hortzak elkartzen diren hortzekin bat egiten dute aldi berean. Engranaje helikoidale baten hortzak ardatzarekiko angelu batean ezartzen dira, beraz, kontaktua hortzaren mutur batean hasten da eta bestera igarotzen da, kremailera ixten den moduan. Beraz, karga pixkanaka-pixkanaka pilatzen da inpaktu gisa iritsi beharrean, eta hori da bikote helikoide batek abiadura eta karga berdinean leunago eta isilagoan ibiltzeko.

Bigarren efektua karga partekatzea da. Lerro diagonal horretan zehar hainbat hortz kontaktuan daudenez, momentu jakin bat transmititzeko behar den indarra hortz-alboko eremu handiago batean zabaltzen da, beraz, tokiko ukipen-presioa txikiagoa da eta gainazaleko higadura motelagoa da. Karga osoa daraman plastikozko hortz bakarra deformatuko litzateke; hortz multzo batek ez du partekatzen, horregatik geometria helikoidala egokia da material bigun samarrak, hala nola POM eta nylona.

Hortz helikoideek ardatzean zehar bultzada-karga axiala ere sortzen dute, beraz, ardatzeko errodamenduek edo bultzada-zirrindelek hartu ahal izan behar dute. Horixe da engranaje helikoidala zehaztu aurretik egiaztatzea merezi duen diseinu-puntu bat engranaje engranaje baten ordez: hortzen gainjartzeak lasaitasuna eta karga partekatzea lortzen du, baina indar axial gehigarria ematen dio gainerako muntaiari.

Aplikazioak

  • Motorreductor txikiakMurrizketa fase lasaiak
  • Medikuntza eta laborategiko gailuakUnitate garbiak eta lubrifikaziorik gabekoak
  • Janari eta edarien ekipamenduaGarbiketa kimikoki erresistenteak diren piezak
  • Bulego eta etxetresna elektrikoakZarata gutxiko aktuazio eta tenporizadoreak
  • Automobilgintzako osagarriakIspiluak, eserlekuak, kisketak, eragingailu txikiak
  • Instrumentazioa eta robotikaKokatze-unitate arinak eta inertzia baxukoak
  • Vending eta banatzeko makinakBizitza luzeko mekanismo autolubrikatzaileak
  • Ponpak eta balbulakBarneko engranajeak ez herdoiltzen

Zure aplikazioa zerrendan ez badago, bidali marrazkia edo laginaren zatia. Kasu gehienetan, modulutik, zulotik eta helize-angelutik baiezta dezakegu erreminta estandarrak egokitzen diren edo molde berri bat behar den.

Erosleen ohiko galderak

  • Engranaje hauek plastikozko barratik moldatu edo mekanizatuta daude?Altzairuzko tresnetan injekzio bidez moldatzen dira, eta horrek hortzen geometria berdina mantentzen du lote osoan eta kostu unitarioa jaisten du. Mekanizatutako plastikozko engranajeak prototipoetarako eta oso bolumen baxuetarako eskuragarri daude.
  • Zein da plastikozko engranaje helikoide batek eraman dezakeen momentu maximoa?Moduluaren, aurpegiaren zabaleraren, hortzen kopuruaren eta materialaren kalifikazioaren araberakoa da, beraz, ez dugu zifra bakar bat argitaratzen. Bidali momentua, abiadura eta lan-zikloa eta modulu eta material bat gomendatuko dizugu, edo esango dizugu zereginak metalezko engranaje bat behar duen ala ez.
  • Engranajea lubrifikatu behar al dut?Ez ohiko betebeharretan. POM eta nylon auto-lubrikatzaileak dira. Abiadura handiko edo karga handiko etengabeko martxarako, koipe bateragarri kopuru txiki batek bizitza luza dezake, eta aurrekontuaren fasean esango dugu zure betebeharrak behar badu.
  • Zein tolerantziari eutsi diezaiokezu zundainaren eta hortzaren formari?Moldatutako piezak ebakitako engranajeek baino banda zabalagoa dute. Esan iezaguzu zure muntaia behar duen erdiko distantzia eta atzera-jokabide-perdoimena eta tresneria bete dezakeen ala ez baieztatuko dugu, edo mekanizatutako pieza bat aipatuko dugu, ezin badu.
  • Zein da erreminten kostua eta denbora-tartea engranaje pertsonalizatu baterako?Tresneriaren kostua moduluaren, barrunbe kopuruaren eta engranajearen tamainaren araberakoa da; modulu handiagoak eta barrunbe anitzeko tresnak gehiago kostatzen dira. Marrazkia onartutakoan, tresnaren denbora eta laginaren ordutegia berresten ditugu aurrekontuarekin, normalean marrazkia jaso eta 24 orduko epean.
  • Dagoeneko erabiltzen dugun lagin-zati bat lotu al dezakezu?Bai. Bidali lagin bat edo dimentsionatutako marrazki bat: modulua, hortz kopurua, helize-angelua, zuladura, aurpegiaren zabalera eta materiala. Lehendik dauden tresnekin bat datorren edo molde berri bat behar duen baieztatuko dugu, eta ala bietan aipatuko dugu.

Lotutako produktuak eta irakurketa gehiago

Eskatu plastikozko engranaje helikoideen aurrekontua

Bidali zure marrazkia edo laginaren xehetasunak: modulua, hortz kopurua, helize-angelua, zuladura, aurpegiaren zabalera, materiala eta kantitatea. Tresneria estandarra egokitzen den edo molde berri bat behar den baieztatzen dugu eta 24 orduko epean prezioarekin eta epeekin erantzuten dugu.

Bidali kontsulta orain

* Aipatutako zifrak (zarata murriztea, tenperatura-barrutia, modulua eta zunda-barrutiak) erreminta estandarrei eta funtzionamendu-baldintzei dagozkie. Mesedez, berretsi azken marrazkia eta materialaren kalifikazioa eskaera egin aurretik.
