Zilindro hidraulikoen fabrikatzailea Heavy Duty Ekipoetarako

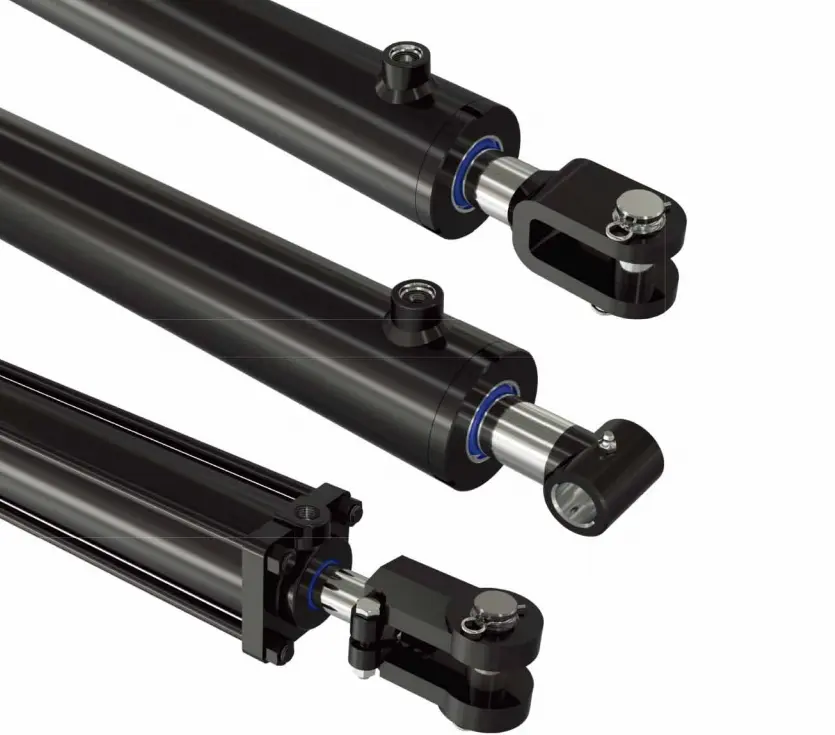

Raydafon zilindro hidraulikoa

Zilindro Hidraulikoen Fabrikatzailea Hondeakagailuetarako, Uztagailuetarako, Traktoreetarako eta Neurrirako Makineria

Raydafonzilindro hidraulikoak eraikitzen ditu eraikuntzako makineria, nekazaritza ekipamendua, industria makineria eta beste aplikazio hidraulikoetarako. Zilindro estandarrak eta guztiz pertsonalizatuak hornitzen ditugu, zuloaren diametroaren, hagaren diametroaren, trazuaren luzeraren, muntatze motaren, lan-presioaren eta funtzionamendu-baldintzen arabera.

Zilindro bakoitza berretsitako marrazkien, laginen edo funtsezko dimentsioen arabera ekoizten da. Ekoizpena dimentsioko zehaztasunean, zigilatzeko errendimenduan eta funtzionamendu egonkorrean oinarritzen da behin eta berriz karga hidraulikoen azpian, zilindro batek denboraldi bat edo hamarkada bat irauten duen erabakitzen duten hiru faktoreak.

hydraulic cylinders
01

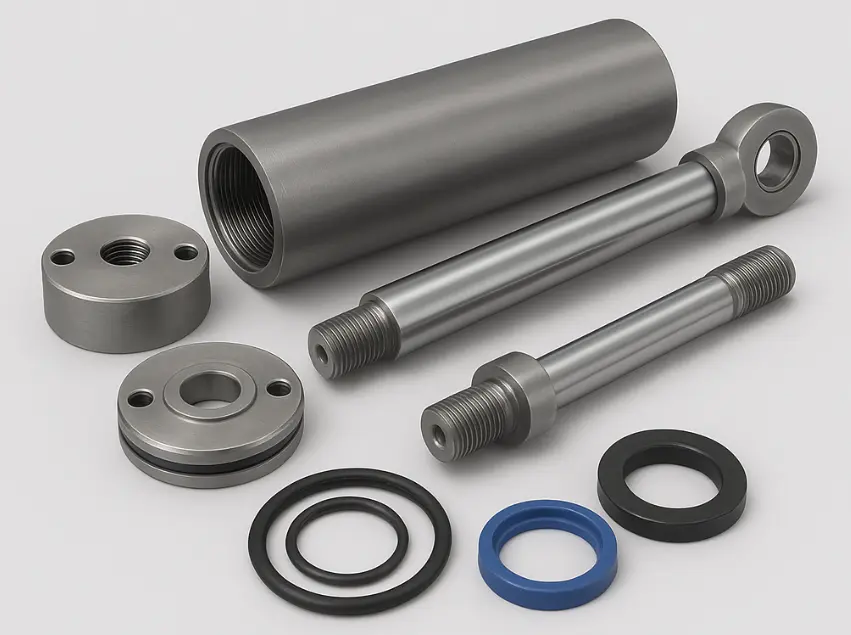

Zilindro hidraulikoen eraikuntza eta zati nagusiak

Zilindro hidrauliko batek presio hidraulikoa mugimendu mekaniko lineal bihurtzen du. Bere errendimendua bere oinarrizko osagaiak elkarren artean zehaztasunarekin bat datozenaren araberakoa da.

  • Zilindro Barrila— olio hidraulikoaren presio-ganbera eratzen du eta pistoi-multzoa gidatzen du.
  • Pistoia— Presio hidraulikoa indar lineal bihurtzen du.
  • Pistoi-barra— zilindroaren indarra makinaren mekanismoari transferitzen dio.
  • Amaiera Estalkia— barneko piezak eusten eta jartzen ditu zilindroaren egitura elkarrekin eusten duen bitartean.
  • Zigiluak— Olio-ihesak saihestu eta kutsadura zilindrotik kanpo mantendu.
  • Muntatzeko osagaiak— bridak, trunions, giltza, juntura esferikoak eta instalazioarekin bat egiteko aukeratutako beste konexio batzuk.
Hydraulic Cylinder Construction and Main Parts
02

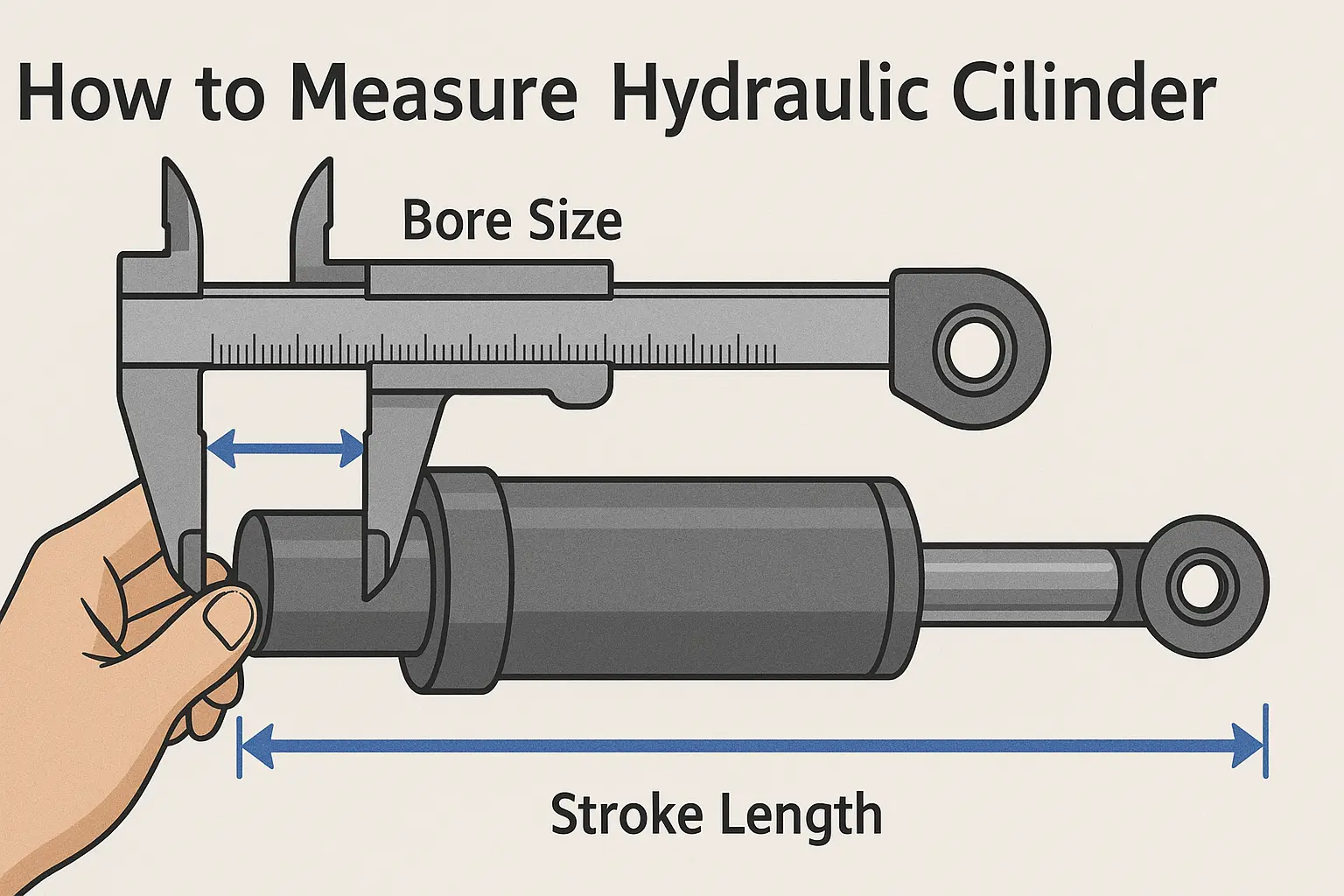

Nola neurtu zilindro hidrauliko bat eskaera egin aurretik

Neurketa zehatza ordezkapenaren eta itzuleraren bidalketaren arteko aldea da. Zilindro bat kendu aurretik, itxi ekipoa, askatu presio hidraulikoa eta garbitu zilindroa eta konexio-eremuak. Erabili kalibratutako neurtzeko tresnak.

How to Measure Hydraulic Cylinder

Lehen behar ditugun bost dimentsioak

  • Zuloaren diametroa— bidoiaren barne-diametroa, posizio batean baino gehiagotan neurtua, higaduraren aldakuntza egiaztatzeko.
  • Hagaxka Diametroa— pistoi-hastaken diametroa sekzio garbian, higatu gabekoan eta norabide ezberdinetatik neurtua.
  • Trazuaren Luzera— Guztiz atzeratutako eta guztiz hedatutako posizioen arteko distantzia.
  • Luzera orokorra— zilindroaren luzera adierazitako erreferentzia-posizioan, normalean atzeraka.
  • Muntatze Mota— berretsi lotura bi muturretan: brida, trunnio, giltza edo muntaketa esferikoa.
01 hautaketa Karga eta presioa

Beharrezko lan-presioa, bultzada edo tira-indarra eta lan-zikloa.

02 hautaketa Geometria

Alea, haga, ibilbidea, muntaketa neurriak eta konexio mota.

03 hautaketa Funtzionamendu baldintzak

Olio hidrauliko mota, funtzionamendu-tenperatura, lan-ingurunea, mugimendu-maiztasuna.

03

Zilindro Hidraulikoen Aplikazioak

Raydafon zilindro hidraulikoak mugimendu lineal kontrolatua eta altxatze-indar fidagarria behar duten ekipoetarako eraiki dira, egunez egun, eremu errealeko baldintzetan.

Hondeamakinak eta Zamagailuak Buldozerak eta lur-mugimendua Traktoreak eta tresnak Konbinatu eta Arroz Biltzaileak Prentsa Hidraulikoak Materialak manipulatzeko ekipoak Ekoizpen eta Automatizazio Makineria Meatzaritza eta Ekipamendu Astunak Xede Bereziko Makineria pertsonalizatua
04

Zergatik aukeratu Raydafon zure zilindro hidraulikoen hornitzaile gisa

Marrazki, lagin eta funtzionamendu-baldintzen inguruan eraikia

Katalogoko pieza bat zure makinan behartu beharrean, zilindroaren benetako lan-baldintzetatik abiatzen gara eta egokitzen den zehaztapen batera lan egiten dugu.

  • Aukera estandarrak eta pertsonalizatuak— zehaztapen estandarren arabera edo bezeroen plano eta laginekin ekoitzitako zilindroak.
  • Aplikazioan oinarritutako hautaketa— Alea, haga, ibilbidea, muntaketa eta zigilatzeko zehaztapenak benetako lan baldintzekin bat datozenak.
  • Errendimendu-fokua zigilatzea— Olio-ihesak kontrolatzeko aukeratutako zigilatzeko konfigurazioak ziklo errepikatuetan zehar, ez lehen muntaian soilik.
  • Karga malgutasuna— presioaren, kargaren, ibilbidearen eta funtzionamendu-maiztasunaren arabera hautatutako diseinuak.
  • Geldialdi bakarreko powertrain hornidura- Raydafonek ere hornitzen duNekazaritzako Engranaje Kutxa, Engranaje planetarioaetaPTO Ardatza, beraz, trenbide eta osagai hidrauliko anitz hornitzaile batetik etor daitezke.

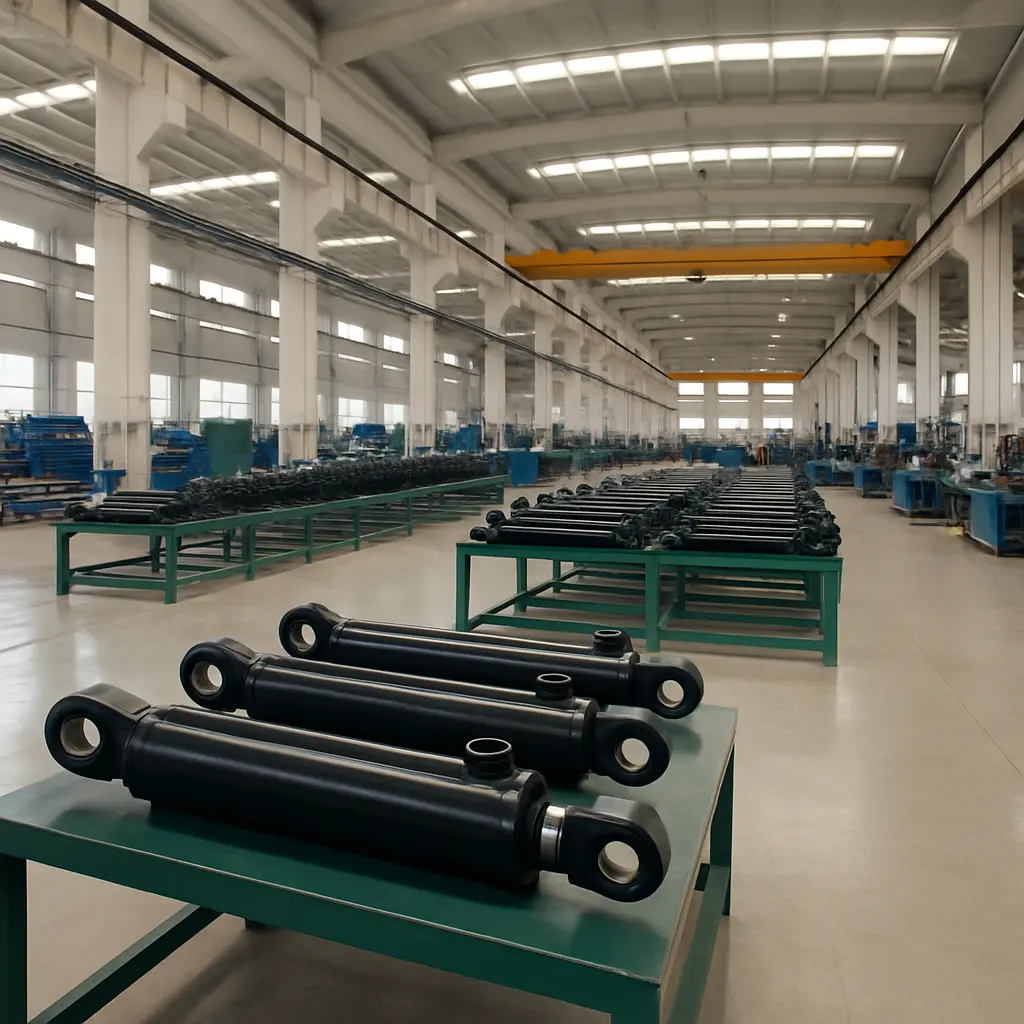

Raydafon factory

Eskatu zilindro hidraulikoaren zehaztapena

Lehendik dagoen zilindro bat ordezkatzea ala makina berri bat garatzea? Bidali marrazkia, lagina, pieza-zenbakia edo gako-dimentsioak. Raydafon-ek eskakizuna berrikusiko du eta zilindroaren konfigurazio egokia, muntatzeko neurriak eta zehaztapenak baieztatuko ditu ekoizpena hasi aurretik.

Bidali Kontsulta Jarri harremanetan Salmenta
View as

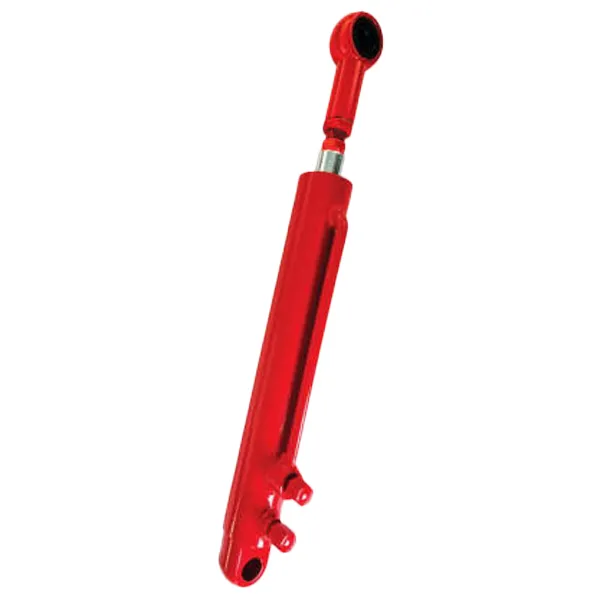

EP-YD40-245-D5 Harvester zilindro hidraulikoa

EP-YD40-245-D5 Harvester zilindro hidraulikoa

Raydafon txinatar fabrikatzaile eta hornitzaileak EP-YD40-245-D5 uzta-biltzaile zilindro hidraulikoa ekoizten du etxean. Ezinbestekoa da arto- eta soja-biltzaileen garraia-sistema igotzeko eta jaisteko, baita siloa behin eta berriz buelta emateko ere. 40 mm-ko zuloarekin eta 245 mm-ko trazuarekin, 16MPa presioa jasan dezake. Kromatuzko pistoi-hastak higadurari eusten dio, eta altzairuzko kapela iraunkorra da. Zigiluak olioarekiko erresistenteak eta ihesak dira. Ekoizpenetik bidalketa arte ikuskapen zorrotzak mantentzen ditugu eta prezioa arrazoizkoa da. Gozatu uzta biltzaileen funtzionamendu leuna!
Gehiago ikusi >> Bidali kontsulta >>
EP-YS50E-001 Harvester Zuzendaritzako zilindro hidraulikoa

EP-YS50E-001 Harvester Zuzendaritzako zilindro hidraulikoa

Raydafon txinatar fabrikatzaileak eta hornitzaileak EP-YS50E-001 Harvester zilindro hidraulikoa gidatzeko zilindro hidraulikoa ekoizten du, zuzentzeko bereziki. Ezinbestekoa da soroan gari eta arroz-biltzaileei buelta emateko eta maniobratzeko. 50 mm-ko zuloarekin eta 153 mm-ko trazuarekin, 20MPa-ko presioa jasan dezake. Kromatuzko pistoi-hastak higadurari eusten dio, zilindro-kanoia, berriz, josturarik gabeko altzairu iraunkorrez egina dago. Zigiluak olioarekiko eta ihesarekiko erresistenteak dira. Ekoizpena arretaz kontrolatzen dugu eta prezio egokiak ditugu. Erabili hau uzta leunen gidatzeko!
Gehiago ikusi >> Bidali kontsulta >>
EP-YD40-270 Harvester zilindro hidraulikoa ebaketa plataforma zilindroa

EP-YD40-270 Harvester zilindro hidraulikoa ebaketa plataforma zilindroa

Raydafon txinatar fabrikatzaile eta hornitzaileak EP-YD40-270 Harvester zilindro hidraulikoaren ebaketa-plataforma zilindroa fabrikatzen du etxean. Zilindro hau goibururako erabiltzen da. 40 mm-ko zuloa du, 270 mm-ko ibilbidea eta 18MPa presioa jasan dezake. Pistoiaren haga kromatua da higadura erresistentziarako, eta zilindroaren kanoia josturarik gabeko altzairu iraunkorrez egina dago. Zigiluak olioarekiko eta ihesarekiko erresistenteak dira. Gure ekoizpen- eta bidalketa-prozesua arretaz kontrolatzen dugu eta arrazoizko prezioa eskaintzen dugu. Zure uzta-biltzaileen goibururako lagun fidagarria da!
Gehiago ikusi >> Bidali kontsulta >>

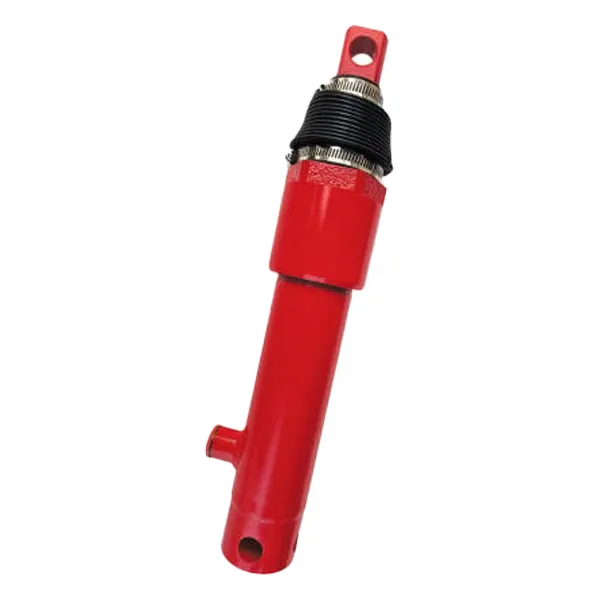

EP-HH-YG45*220 Harvester zilindro hidraulikoa

EP-HH-YG45*220 Harvester zilindro hidraulikoa

Raydafon Txinako fabrikatzaile eta hornitzaileak EP-HH-YG45 * 220 Harvester Zilindro Hidraulikoa ekoizten du gure fabrikan. Zilindro hau uzta-biltzaileen altxatzeko eta jaisteko sistemetan erabiltzen da. 45 mm-ko zuloa du, 220 mm-ko ibilbidea eta 16MPa arteko presioak jasan ditzake. Kromatuzko pistoi-hastak higadurari eusten dio, eta zilindro-kanoia josturarik gabeko altzairu iraunkorrez egina dago. Zigiluak olioari erresistenteak dira eta ia ihesak dira. Ekoizpenetik entregara arte kalitatea arretaz kontrolatzen dugu eta prezioa arrazoizkoa da. Osagai hidrauliko hau zure uzta-biltzaileari gehitzeak ondo funtzionatuko du!
Gehiago ikusi >> Bidali kontsulta >>

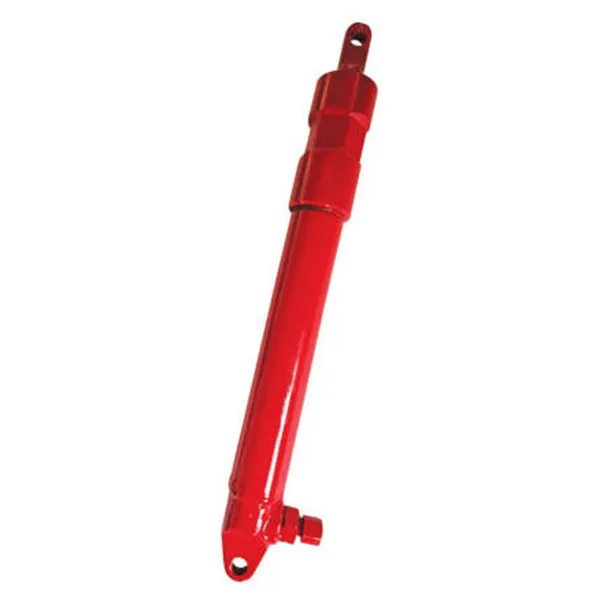

EP-YD25-001A Harbester zilindro hidraulikoa Reed gurpil zilindroa

EP-YD25-001A Harbester zilindro hidraulikoa Reed gurpil zilindroa

Raydafon, Txinako fabrikatzaile eta hornitzaileak, EP-YD25-001A Harvester Zilindro Hidraulikoa Reed Wheel Zilindroa etxean fabrikatzen du, bereziki bobinetan erabiltzeko. 25 mm-ko zuloa, 235 mm-ko ibilbidea du eta 12MPa presioa jasan dezake. Kromatuzko pistoi-hastak higadurari aurre egiten dio, zilindro-kanoia, berriz, josturarik gabeko altzairu iraunkorrez egina dago. Zigiluak olioarekiko eta ihesarekiko erresistenteak dira. Ekoizpena arretaz kontrolatzen dugu eta arrazoizko prezioa ziurtatzen dugu. Zilindro hidrauliko fidagarria eta fidagarria da uzta-bobinetarako!
Gehiago ikusi >> Bidali kontsulta >>

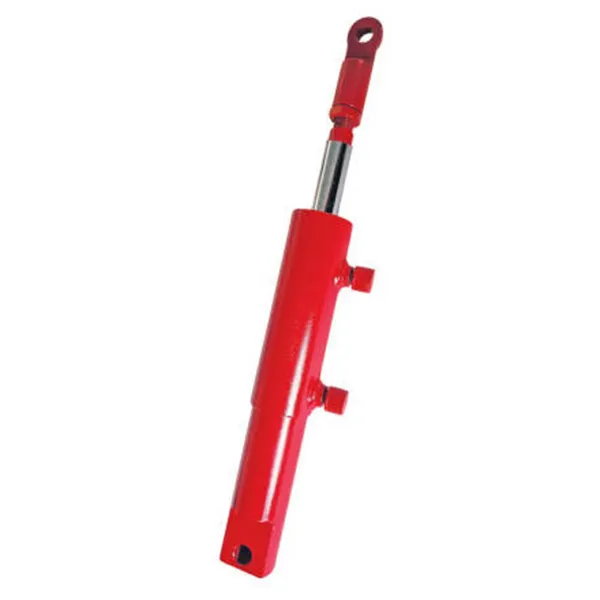

EP-YS40F Harvester Zilindro Hidraulikoa Abiadura Aldakorreko Zilindroa

EP-YS40F Harvester Zilindro Hidraulikoa Abiadura Aldakorreko Zilindroa

Raydafon Txinako fabrikatzaile eta hornitzaileak EP-YS40F Harvester Zilindro Hidraulikoa Abiadura Aldakorreko Zilindroa etengabe aldakorra duen transmisioa (CVT) fabrikatzen du uzta biltzaileen transmisio sistemetarako bereziki. 40 mm-ko zuloarekin eta 65 mm-ko trazuarekin, 18MPa-ko funtzionamendu-presioa jasan dezake. Pistoiaren haga kromatua da higadura babesteko, zilindro-kanoia erresistentzia handiko altzairurik gabeko altzairuz egina dago eta zigiluak olioarekiko eta zahartzearen aurkakoak dira, ihesaren aurkako funtzionamendua bermatuz. Ekoizpenetik ikuskapenera kalitate kontrol zorrotzarekin, arrazoizko prezioa eskaintzen dugu. Zure uzta-biltzaileari CVT osagai fidagarri bat gehitzeak funtzionamendu ona bermatuko du!
Gehiago ikusi >> Bidali kontsulta >>
Txinan Zilindro Hidraulikoa fabrikatzaile eta hornitzaile fidagarri gisa, gure produktuek CE ziurtagiria gainditu dute. Kalitatezko produktuak erosi nahi badituzu, jar zaitez gurekin harremanetan.
