Comer ordezko elikadura nahastailearen engranaje-kutxa

Comer ordezko elikadura nahastailearen engranaje-kutxa

Raydafon-ek fabrikatutako ordezko bat nahasketa bagoietan eta TMR elikagailuetan erabiltzen den C3A elikadura nahastailearen engranaje-kutxaren ordez. 540 bira/min-ko sarrerarako eta 92 kW-eko sarrerako potentziarako balioetsita, 1-3/4 hazbeteko Z20 sarrera eta irteerako konexioekin C3A muntaketa eredu estandarrean. Etxebizitza burdinurtuzkoa da; engranajeak karburizatuta eta HRC55-ra edo gorago gelditzen dira higadurarako eta talketarako erresistentziarako, eta inportatutako abiadura handiko errodamenduek nahasketa-karga etengabeko zereginean eramaten dute. Eredu honetarako 1:1 eta 1,8:1 erlazioak daude eskuragarri. Aksa, DAF Agro, Falke Maschinenbau, Euromilk eta Metal-Fach-en nahasketa-bagoiekin bateragarria. Comer eta C3A Comer Industries-en marka komertzialak dira; Raydafon fabrikatzaile independentea da eta ez dago haiekin afiliatuta. Bidali zure proportzioa eta plaka zaharraren argazkia 24 orduko epean egokitzearen berrespena eta aurrekontua lortzeko.

Comer ordezko elikadura nahastailearen engranaje-kutxa - C3A muntaketa-eredua

Nahaste-bagoietan erabiltzen den C3A elikadura nahastailearen engranaje-kutxaren ordezko merkatu independentea. Burdinurtuzko karkasa, engranaje karburizatua eta itzalita HRC55-n edo gorago, 1-3/4" Z20 sarrera eta irteera splined, 540 rpm-ko sarrera nominala eta 92 kW-eko sarrerako potentzia - hasierako unitatea agortuta edo stock gabe dagoenean.

540SARRERA NOMINATUA rpm
92 kWSARRERAKO GEHIENEZKO POTENTZIA
Z201-3/4" SPLINE, BI BUTUAK
HRC55+HORTZAREN AZALERAKO GOGORTASUNA

Markaren oharra:Raydafon aldagailuen fabrikatzaile independentea da. Comer eta C3A Comer Industries S.p.A.ren marka komertzialak dira. Orrialde honek Raydafonek fabrikatutako ordezko unitate bat deskribatzen du, dimentsio eta funtzionalki C3A muntaketa-ereduarekin truka daitekeena. Raydafon ez dago Comer Industries-ekin afiliatuta, baimenduta edo jatorrizko ekipamendu hornitzaile batekin. Berretsi beti muntatzeko marrazkia eskaera egin aurretik.

Comer ordezko elikadura nahastailearen engranaje-kutxa — C3A ordezko unitate bateragarria

Nahaste-bagoiaren engranaje-kaxa batek huts egiten duenean, galdera praktikoa ez da inoiz "zein marka dagoen casting-ean", baizik eta "lurratu egingo da, zama hartuko du eta denboraldi honetan iritsiko da". C3A ereduko engranaje-kaxa hau zehatz-mehatz horri erantzuteko eraiki da: sarrera-irteerako antolamendu splined bera, 540 bira/min-ko diseinu-puntu bera eta burdinurtuzko karkasa bat, bagoiaren engranaje-kutxaren plakan muntatzen dena makina aldatu gabe. Hasiera batean C3A unitatearekin hornitutako TMR nahasgailu eta elikadura-bagoietara egokitzen da, eta Raydafon-ek hornitzen du Txinako Ningbo-n duen fabrikatik, ISO 9001 kalitate-sistema baten arabera.

Baldintza-ekoizpeneko ordezko bat denez, saltzaileentzako jatorrizko pieza bat baino, denbora eta prezio unitarioa laburragoak eta baxuagoak dira, eta horrek axola du nahastailea jaisten denean elikadura denboraldian. Unitatea lehortzen da eta SAE 90 engranaje-olioz bete behar da lehen erabili aurretik, beraz, ziurtatu olioa engranaje-kutxarekin batera eskatuta dagoela. Drive-linea ere behar baduzu, gureElikadura nahasgailuetarako PTO ardatzaspline profil berdinarekin bat dator.

Zehaztapen Teknikoak

  • EreduaC3A
  • AplikazioaNahasteko bagoia / pentsu nahasgailua
  • Max. sarrerako biraketa-abiadura540 r/min
  • Max. sarrerako potentzia92 kW
  • Konexioa 1Splined, 1-3/4 hazbeteko, 20 spline
  • Konexioa 2Splined, 1-3/4 hazbeteko, 20 spline
  • Etxebizitza materialaBurdinurtua
  • Engranajeen tratamenduaKarburizatua eta itzalita, HRC55 edo gehiago
  • ErrodamenduakAbiadura handiko errodamenduen multzoak inportatutakoak
  • Olioaren SAE biskositate-maila90
  • Unitatearekin hornitutako olioaEz, olioa bereizita eskatu da
  • Salmenta-unitateaBakoitzak

Ordezko unitate honen zehaztapen orri osoa. Mugitu alboetara telefonoan errenkada-balio guztiak ikusteko.

Produktuaren izena Elikadura nahasgailuen engranaje-kutxak — Comer C3A ordezkatzea, 1:1, 1.8:1
Eredua C3A
Unitatea Bakoitzak
Aplikazio-eremua Nahasteko bagoia
Max. sarrerako biraketa-abiadura 540 r/min — jar zaitez gurekin harremanetan beste RPM batean potentzia lortzeko
Max. sarrerako potentzia 92 kW
Konexioa 1 Splined, kanpoko diametroa 1-3/4 hazbeteko, 20 spline
Konexioa 2 Splined, kanpoko diametroa 1-3/4 hazbeteko, 20 spline
Etxebizitza materiala Burdinurtua
Engranajeen tratamendua Karburizatua eta itzalita, hortzaren gainazaleko gogortasuna HRC55 edo handiagoa
Olioaren SAE biskositate-maila 90
Olioa dauka Ez — engranaje-kutxa oliorik gabe entregatzen da eta lehen aldiz erabili aurretik bete behar da
Olioa aldatzeko ordutegia Lehenengo aldaketa 50-70 orduko funtzionamendu-orduren ondoren, gero 500-700 orduko funtzionamendu-ordutik behin edo gutxienez urtean behin
osatzen dute Engranaje-kutxa (eskatu olioa bereizita)
Makina marka bateragarriak Aksa, DAF Agro, Falke Maschinenbau, Euromilk, Metal-Fach

Eskaera egin aurretik:berretsi engranaje-kutxa muntatzeko aurpegia, sarrerako eta irteerako spline (1-3/4" Z20 C3A eredu estandarrean) eta behar den erlazioa. Zure nahasgailuak beste ratio edo ardatzaren antolamendu bat erabiltzen badu, bidali izen-plakaren argazki zaharra edo marrazkia eta bat egingo dugu.

Produktuaren neurriak

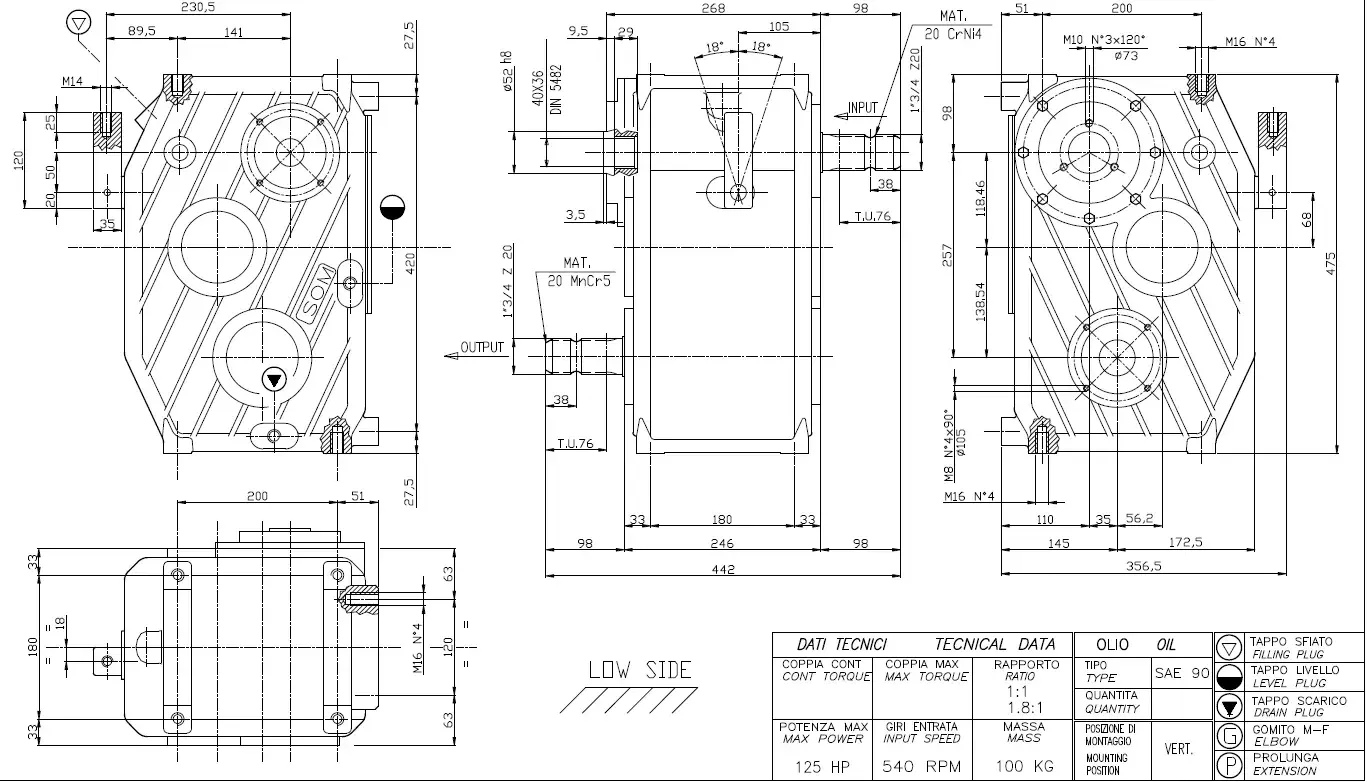

Beheko eskema C3A ordezko unitatearen erreferentzia-geometria da. Erabili torloju-zuloen arteko tartea, ardatzen zentroak, sarrera eta irteerako posizioak eta altuera orokorra zure nahasgailuko engranaje-kutxaren plakaren aurka egiaztatzeko eskaera egin aurretik.

Comer replacement feed mixer gearbox C3A outline and mounting dimension drawing
C3A ereduaren ordezko engranaje-kutxa - eskema eta muntatze neurriak.

Neurriak erreferentzia gisa erakusten dira. Mesedez, berretsi azken marrazkia zure makinarekin eskaera egin aurretik - 5 mm-ko aldea torlojuaren tartean itzultzeko arrazoirik ohikoena da.

Zein nahasgailu eta marka egokitzen den engranaje-kutxa hau

C3A eredua Europako eta nazioarteko hainbat eraikitzaileren bagoiak nahasteko erabiltzen da. Ordezko unitate hau normalean makinetan egokitzen da:

  • Aksa
  • DAF Agro
  • Falke Maschinenbau
  • Euroesnea
  • Metal-Fach

Marka-izenak muntatzeko bateragarritasuna adierazteko bakarrik agertzen dira. Zure bagoia zerrendan ez badago, bidali lehendik dagoen engranaje-kutxaren argazki bat eta haren izen-plakaren argazkia; kasu gehienetan, spline-tamaina, ratioa eta torloju-eredua soilik berretsi dezakegu bateragarritasuna.

Produktuen aplikazioa: nola funtzionatzen duen Gearbox nahasketa-bagoi batean

Elikadura-nahasgailu batean engranaje-kutxa traktorearen PTOaren eta nahaste-augeraren arteko interfazea da. Traktorearen potentzia 540 rpm-ra iristen da, engranaje-multzoak murrizten du eta momentua biderkatzen du, eta astiroak astiro biratzen du belarra, alea, siloa eta azpiproduktu hezeak anoa koherente batean altxatu, tolestu eta nahasteko. C3A ereduari egokitutako proportzioa - normalean 1:1 edo 1.8:1 aplikazio honetan - da nahasketa-abiaduraren eta biratzeko indarraren arteko oreka ezartzen duena, horregatik erlazio zuzenak torlojuaren ereduak bezainbeste axola du.

Bi funtzionamendu-ezaugarrik erabakitzen dute nahaste-kaxa batek denboraldi batean bizirik irauten duen ala ez. Lehenengoa material heze eta trinkoari nola aurre egiten dion da: siloak eta erremolatxa-mamiak engranaje-hortzetan belar lehorra baino karga etengabe handiagoa jartzen dute, beraz, hortzen gainazaleko gogortasunak eta errodamenduen kalitateak zuloak eta hutsegite goiztiarrak saihesten dituzte. Bigarrena, abiaraztean nola jokatzen duen da, barrena betea jario trinkotik askatu behar denean. Behar bezala parekatuta dagoen atzerakada eta galdatutako karkasa zurrunak kolpe hori askoz hobeto xurgatzen du kargapean malgutzen den karkasa arin batek baino.

Horregatik, jario-nahastaile baten funtzionamendu kostu praktikoan engranaje-kutxa nagusitzen da, traktorea baino. Potentzia galera minimoarekin transmititzen duen unitate batek erregai edo elektrizitate gutxiago behar du ano berdinerako, eta bere ezarpenak mantentzen dituenak olio-aldaketa gutxiago, zigiluen ordezkapen gutxiago eta geldialdi gutxiago behar ditu elikadura-ziklo baten erdian. Hainbat bagoi daramatzan baserri batean, kopuru horiek batu egiten dira denboraldi batean.

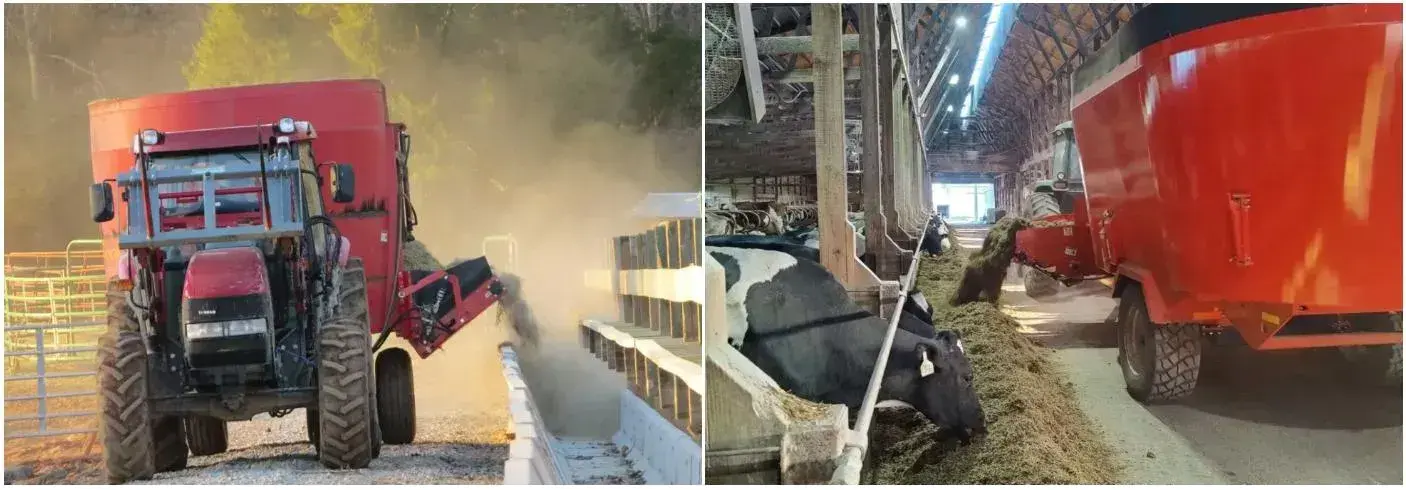

Comer replacement feed mixer gearbox installed as the auger drive on a mixing wagon
Ordezko engranaje-kaxa nahasketa-bagoi batean barrena gidatzen duen lan-posizioan.

Produktuaren Abantailak

Egun osoan exekutatzeko eraikia

Burdinurtuzko karkasa batek eta HRC55 edo goragoko engranaje karburizatuek beren geometria mantentzen dute zuntz handiko bazka eta ale hezea 8 orduz etengabe nahastuz, eguneroko baserriko erabileraren hautsa eta hezetasuna barne.

Potentzia transferentzia eraginkorra

Engranajeak ondo uztartuta, transmisioaren galerak baxuak mantentzen ditu, beraz, traktore berak hainbat tona nahas ditzake ziklo laburrago batean eta erregai gutxiago erre edo elektrizitate gutxiago atera ditzake anoa berdinagatik.

Bagoi sorta zabal batera egokitzen da

C3A muntaketa-ereduak eta 1-3/4" Z20 splineek familiako makina txikietatik TMR bagoi handietara nahasgailuak estaltzen dituzte, eta unitateak jatorrizko engranaje-kutxa ordezkatu dezake makinaren markoa aldatu gabe.

Zerbitzu zuzena

Diseinua nahita sinplea da: zigiluak, errodamenduak eta engranaje-multzoak banan-banan ordezka daitezke, beraz, tailer batek tresna berezirik gabe egin ditzake konponketa gehienak eta bagoia egun berean lanera itzultzeko.

Fabrikaren zuzeneko prezio lehiakorra

Banaketa kate baten bidez erosi beharrean gure lantegian ekoitzitakoa, saltzaileak soilik saltzen dituen jatorrizko piezen prezioa baino txikiagoa da, spline, ratio eta muntatze dimentsio berdinekin.

Ordezkoak eta laguntza teknikoa

Olioaren zehaztapenak, ratioak, ordezko zigiluak eta errodamenduak hornitzaile berarengandik eskuragarri daude, ingeniariak eskuragarri daudela huts egin duen unitatearen argazki batetik egokitzea baieztatzeko.

Errendimendua olio-maila zuzenaren, olio-maila zuzenaren eta mantentze-programan adierazitako funtzionamendu-orduen araberakoa da; unitate honen olioa aldatzeko tarteak ez dira aukerakoak, eta lehen aldaketa 50-70 ordutan saltea da errodamenduen zarata goiztiarraren kausa ohikoena.

Eskaera, entrega eta mantentze-lanak

  1. Bidali xehetasunak.Esaiguzu eredua edo ratioa (C3A, 1:1 edo 1.8:1), kantitatea eta, baldin baduzu, engranaje-kutxa zaharraren plakaren eta muntatzeko aurpegiaren argazki bat.
  2. Berretsi marrazkia.Spline, ratioa eta muntaketa eredua C3A erreferentziako marrazkiarekin egiaztatzen dugu eta ekoizpenaren aurretik berrespena bidaltzen dugu, beraz, ez da ezer eraikitzen hipotesi oker baten aurka.
  3. Eskaintza irmoa eta epea.Prezioa, kantitatearen atsedenaldiak, paketatzearen xehetasunak eta entrega-egutegia jasotzen dituzu, normalean kontsulta egin eta 24 orduko epean.
  4. Bidalketa.Engranaje-kutxa esportatzeko paketatuta dago eta lehorra bidaltzen da. Aireko edo itsasoko merkantzien garraioa eta atez ateko bidalketa eskaria egin daiteke.
  5. Martxan jartzea.Bete SAE 90 olioz lehenengo erabili baino lehen, egiaztatu olio-maila bista-tapoian eta exekutatu nahastailea laburki deskargatuta biraketa leuna eta zigilu-nigarrik ez izateko.
  6. Mantentze-egutegia.Lehenengo olio-aldaketa 50-70 orduko funtzionamendu-orduren ondoren, gero 500-700 orduko funtzionamendu-ordutik behin edo gutxienez urtean behin, lehenengo gertatzen dena.

Bezeroen testigantzak

★★★★★

Michael ThompsonFeedlot operadorea

Instalazioa erraza izan zen eta bagoia ondo ibili zen lehen nahasketatik. Unitatea sendoa sentitzen da, abiadurari eusten dio kargapean eta elikatzeko esfortzua kentzen du. Galdera zerrenda luze bat egin nuen eskaera egin aurretik eta taldeak pazientziaz erantzun zien guztiei, eta hori ez da beti gertatzen atzerriko hornitzaile batekin. Bigarren bagoiak behar duenean itzuliko naiz.

★★★★★

David WilsonEsne-ustiategiko zuzendaria

Aldaketa-kutxa ondo egina dago eta finkatuta ibili da instalatu genuenetik, eguneroko erabileran arazorik gabe. Komunikazioa izan zen gehien estimatzen nuen zatia: erantzun argiak, hizkuntza-oztoporik ez eta agindu zuten egunean entregatzea. Atzerrian erosle gisa fidagarritasuna garrantzitsua da, eta haiengandik eskaera egiten jarraituko dut.

★★★★★

Hannah MooreGanadutegiko jabea, Zelanda Berria

Hainbat nahasgailuen engranaje-kaxa pasatu ditut urteetan zehar, eta material hezea beti izan zen arazoa: unitate zaharrak irristatu edo gehiegi berotuko ziren. Honek siloa eta erremolatxa mamia maneiatzen ditu kexarik gabe, nahaste-abiadura etengabea mantentzen du eta nire ziklo-denbora lehen baino bi aldiz azkarragoa da. Mantentzea erraza izan da.

Erosleen ohiko galderak

  • Jatorrizko Comer kaxa al da?Ez. Raydafon-ek fabrikatutako ordezko unitatea da C3A muntaketa-ereduarekin eraikia: 1-3/4" Z20 konexio splined berdinak, 540 rpm diseinu-puntu bera eta etxebizitza-aztarna bera. Comer eta C3A Comer Industries-en marka erregistratuak dira; Raydafon fabrikatzaile independentea da eta ez dago haiekin afiliatua edo baimenduta.
  • Nola jakin dezaket nire nahastailea egokituko dela?Konparatu spline (1-3/4 hazbeteko, 20 spline), erlazioa (1:1 edo 1,8:1 eredu honetan) eta goiko marrazkian muntatzeko neurriak lehendik duzun unitatearekin. Zerbait desberdina bada, bidal iezaguzu izen-plaka zaharraren argazki bat eta berretsi egingo dugu eskaera egin aurretik.
  • Engranaje-kutxa olioarekin dator?Ez. Lehorra entregatzen da eta SAE 90 engranaje-olioz bete behar da lehen erabili aurretik. Eskatu olioa engranaje-kutxarekin bereizita, martxan jartzea atzeratu ez dadin.
  • Zein da olioa aldatzeko tartea?Lehenengo aldaketa 50-70 orduko funtzionamendu-orduren ondoren hasierako higadura-partikulak garbitzeko, gero 500-700 orduko funtzionamendu-ordutik behin edo gutxienez urtean behin, lehenengo gertatzen dena.
  • Zein sarrerako potentzia eta abiadura har ditzake?Unitatea sarrerako gehienezko abiadura 540 r/min eta gehienez 92 kW sarrerako potentziarako balio du. Zure traktoreak edo motorrak beste RPM-n funtzionatzen badu, jarri gurekin harremanetan eskaera egin aurretik, potentzia-maila zure abiaduran berretsi ahal izateko.
  • Zenbat azkar bidal ditzakezu, eta ordezko piezak lor ditzaket geroago?Unitate estandarrak ordutegi laburrean bidaltzen dira marrazketa berrespenaren ondoren, aireko edo itsasoko merkantzien aukerekin. Ordezko zigiluak, errodamenduak eta engranaje-multzoak fabrika berean daude eskuragarri, beraz, geroago konpontzea ez da saltzaileen piezak aurkitzearen araberakoa.

Lotutako produktuak eta irakurketa gehiago

Eskatu C3A ordezko engranaje-kutxaren aurrekontua

Bidali behar duzun proportzioa (1:1 edo 1,8:1), kantitatea eta plaka zaharraren argazki bat baduzu. Muntatzeko marrazkiaren aurkako egokitzapena berresten dugu eta 24 orduko epean prezio irmo batekin erantzuten dugu.

Bidali kontsulta orain

* Orrialde honetako irudi guztiak Raydafon produktuen eta marrazkien erreferentziak dira. Comer eta C3A dagokien jabearen marka komertzialak dira eta hemen muntatzeko bateragarritasuna deskribatzeko soilik erabiltzen dira. Berretsi azken marrazkia eskaera egin aurretik.
