PTO ardatza Krone biribil-balantzarako
  • PTO ardatza Krone biribil-balantzarakoPTO ardatza Krone biribil-balantzarako
  • PTO ardatza Krone biribil-balantzarakoPTO ardatza Krone biribil-balantzarako

PTO ardatza Krone biribil-balantzarako

Krone biribil-balatzailea PTO ardatza KR100/125/155/130/160, 1500/1800, 1500V/1250 MC eta 1250/1550 estaltzen duena. Tamaina 4 estandarrak eta Tamaina 4 CV aukerak 1.375-6 spline dituen 1210 ardatza erabiltzen dute. Tamaina 6 CV eskuragarri dago 1500/1800 eta hautatutako 1250/1500 eraikuntzarako; 1500V/1250 MC-k 2380 edo 2480 CV erabiltzen ditu 1.375-6-rekin. Enbragearen aukerak honako hauek dira: FT34 1.000 N·m-ra, FT32 1.000 N·m-ra, FT42 1.450 N·m-ra, K64/2 ebakidura 1.050 edo 1.500 N·m-ra eta FF1 1.000 N·m-ra. CV oinarrizko pieza-zenbakiak 71R4121UCW07000 CAT3/540rako eta 71R6121UCW07000 CAT4/540rako dira, biak 1.375-6. MOQ-a, pertsonalizazioa eta denbora-tartea eskari bakoitzean zehazten dira baler-eredua eta lehendik dagoen ardatzaren konfigurazioa baieztatu ondoren.

Krone Round Baler Driveline · Handizkako hornidura

Krone biribilgailuetarako PTO ardatza handizkakoa - Zehaztapenak, MOQ, pertsonalizazioa eta denbora-tartea KR100-tik 1800-rako eta eraikuntza bateragarriak

Krone biribilgailuek ez dute PTO ardatz bera hartzen. KR100-tik KR160-rako taldeak 4. tamainako gida-lerroa erabiltzen du, 1500 eta 1800-k 4. tamaina edo 6. tamainako CV har ditzake, 1500V eta 1250 MC-ek 2380 edo 2480 CV-ak erabiltzen dituzte eta 1250/1550-ek Tamaina 4 CAT3 CV, berriz, 1250/1500 eraikitze batzuek 6. Tamaina CAT4 erabiltzen dute. Orrialde honetako hiru taulek PTO aukera ageri dute, enbrage mota eta talde bakoitzeko oinarrizko pieza-zenbakia, beraz, ardatza aurrekontua egin aurretik parekatu daiteke eskatu.

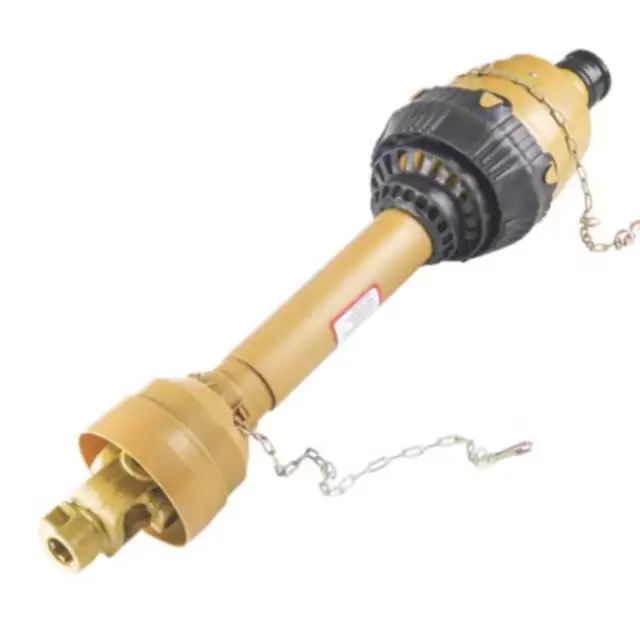

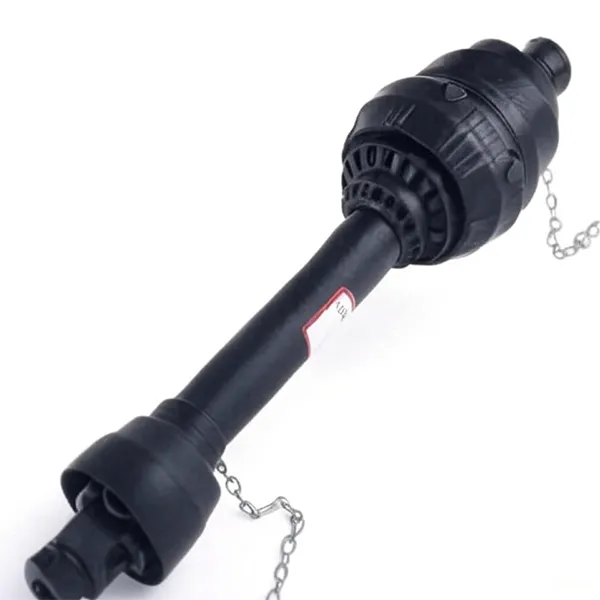

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

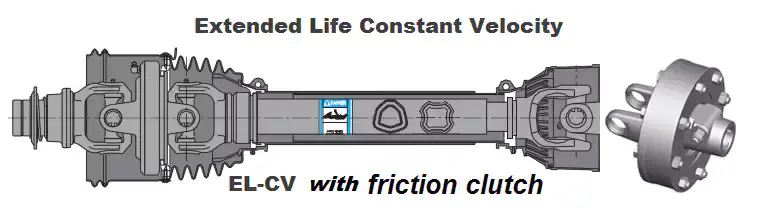

Krone biribil-balatzailearen PTO ardatza — CV juntadura, hodi teleskopikoa eta enbragearen muturra.
13Ereduen erreferentziak
Tamaina 4 / Tamaina 6CV driveline aukerak
1.000–1.800 N·mEnbragearen momentuaren tartea
1.375-6Spline arrunta

Model Grid - Baler-ek PTO aukera eta enbragea

A taldeaKR100 / KR125 / KR155
PTO
Tamaina 4 Standard edo Tamaina 4 CV, 1210 ardatza
Spline
1.375-6
Enbragea
FT34 1.000 N·m
Tamaina 4
A taldeaKR130 / KR160
PTO
Tamaina 4 Standard edo Tamaina 4 CV, 1210 ardatza
Spline
1.375-6
Enbragea
FT34 1.000 N·m
Tamaina 4
B taldea1500 / 1800
PTO
Tamaina 4 edo Tamaina 6 CV
Spline
1.375-6
Enbragea
FT32 1.000 N·m edo FT42 1.450 N·m
Tamaina 4 / Tamaina 6
C taldea1500V / 1250 MC
PTO
2380 edo 2480 CV
Spline
1.375-6
Enbragea
K64/2 mozketa 1.050 edo 1.500 N·m-tan
Moztutako enbragea
D taldea1250 / 1550
PTO
Tamaina 4 (CAT3) CV
Spline
1.375-6
Enbragea
FT32 edo FF1 1.000 N·m-tan
Tamaina 4 CAT3
E taldea1250 / 1500 (6 tamainako eraikuntzak)
PTO
Tamaina 6 CV (CAT4) eraikuntza batzuetan
Spline
1.375-6
Enbragea
FT42 1.450 N·m
Tamaina 6 CAT4

Zehaztapen-taula — Eredua, PTO eta Babesa

Jatorrizko taldekatze-balatzaile-modeloaren, PTO-ren trakzio-lerroaren eta enbragearen kalifikazioaren arabera
Eredua PTO Babesa
KR100 / 125 / 155 / 130 / 160 Tamaina 4 Estandarra *1210 *1.375-6; Tamaina 4 CV *1210 *1.375-6 FT34 *1.375-6 *1.000 N·m
1500 / 1800 Tamaina 4 edo Tamaina 6 CV 1.375-6 FT32 @1.000 N·m edo FT42 @1.450 N·m
1500V / 1250 MC 2380 edo 2480 CV 1.375-6rekin K64/2 Ebakidura @1.050 edo 1.500 N·m *1.375-6
1250 / 1550 Tamaina 4 (CAT3) CV 1.375-6rekin FT32 edo FF1 @1.000 N·m
1250 / 1500 Batzuk 6. tamainako CV (CAT4) erabiltzen dute FT42 @1.450 N·m

Balagailu-eredu bera eraikuntza batean baino gehiagotan ager daiteke. Egiaztatu lehendik dagoen ardatzaren zenbakia edo enbrage mota aktibatuta makina aurrekontua eskatu aurretik. Krone biribilgailuak marruskadura edo ebakidura batekin hornituta daude enbragea eraikuntzaren arabera. Zenbat eta zabalagoaPTO-ardatza biribil-balantzarakoorrialdeen zerrendak beste balantza-marka batzuk erreferentzia gurutzatu gisa.

CV Oinarrizko Piezen Zenbakiak eta FT Enbragearen Piezen Zenbakiak

PTO abiadura konstanteko oinarrizko pieza-zenbakiak
CV PTO Traktorea Oinarrizko pieza zenbakia
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
FT enbrageak 1.375-6 spline sarrerarako
Tamaina Unibertsala Momentua Zati zenbakia
CAT3/S4 1.000 N·m 6QE344901R
CAT3/S4 1.000 N·m 635E41203R
CAT4 / S6 1.800 N·m 663H53403R

CV oinarrizko pieza-zenbakia tresna-gailurik gabeko muntaia da. Tresnen erdia, hodia eta ezkutua dira Balantza-paca modeloaren arabera bereizita hautatuta. FT enbragearen pieza-zenbakiak tamaina unibertsalaren eta momentuaren arabera zerrendatzen dira. bada Lehendik dagoen enbragea egokitu da, berretsi helburuko irristatze-momentua baler eskuliburuaren aurka agindu aurretik. A erlazionatutako kategorian dagoDiskobetarako PTO ardatzaorrialdea.

Nola lotzen den Krone biribil-baleraren ardatza

01

Irakurri ontzi-balatzailearen eredua makinatik

KR100 eta KR160 arteko talde batean erortzen dira; 1500 eta 1800 beste batean; 1500V eta 1250 MC hirugarren batean; 1250/1550 eta 1250/1500 laugarren eta bosgarren batean. Goiko sareta ereduak talde bakoitzarekin bat datozen PTO eta enbragea erakusten ditu.

02

Berretsi lehendik dagoen ardatzaren pieza-zenbakia

Enbragea bera marruskadura-enbrage batekin edo ebakidura-enbrage batekin eraiki daiteke. Lehendik dagoen pieza-zenbakia makina zein konfiguraziorekin entregatu zen baieztatzeko modurik azkarrena da ordezko bat eskatu aurretik.

03

Berretsi traktorearen PTO splinea

Gama honetako Krone biribil-balatzaile gehienek 1.375-6 spline dute. Traktoreak beste PTO zirrikitua erabiltzen badu, berretsi CV erdia bereizita. ThePTO ardatzaren gamaorrialdeak nekazaritza-lerroen beste kategoriak zerrendatzen ditu, aldi berean traktorearen aldea aldatzen ari bada.

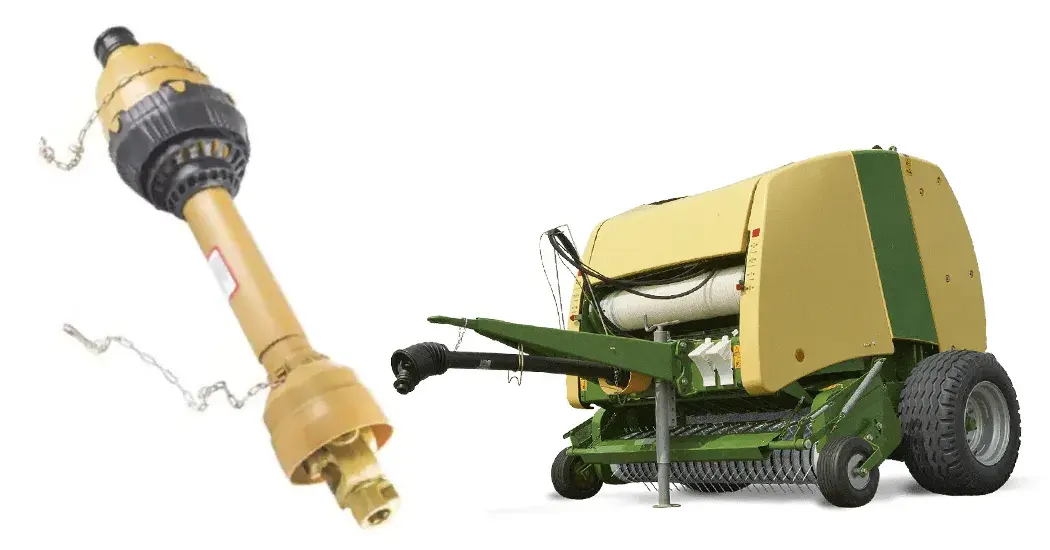

Ardatz hau non erabiltzen den

Krone biribil-balagailuen transmisioak KR100 eta 1800 bitarteko gaman eta 1500V, 1250 MC eta 1250/1550 taldeetan.

Krone biribil-balagailuaren PTO ardatzak traktorearen PTOtik potentzia hartzen du eta enfardagailuaren engranaje-kutxara eramaten du. CV juntadura eta hodi teleskopikoa. Balagailuak haize astun bat jasotzen duenean edo material zati bat jotzen duenean, enbragea - Marruskadura edo ebakidura eraikuntzaren arabera - engranaje-kutxa kolpeetatik babesten du.

Ardatza fardelaren modeloarekin eta traktorearen PTO estaldurarekin bat egiten du modu independentean. Baler aldean konpontzen du inplementaren erdia, enbrage mota eta hodiaren luzera; traktore aldean CV erdia eta PTO spline finkatzen ditu. Biak aldeak berretsi behar dira ordezko ardatz bat agindu aurretik.

Balantza biribileko aplikazio baterako, hauCase IH biribil-balantzarako ardatzaorrialdeak ereduz eredu egitura konparagarria erabiltzen du. PTO ardatzetik behera jartzen diren tresneriaren engranaje-kaxetarako, ikusinekazaritzako engranaje-kaxasorta.

Bidali Baler-eredua eta lehendik dagoen ardatzaren zati-zenbakia

Bidali Krone fardelaren modeloa (KR100-ra 1800, 1500V, 1250 MC, 1250/1550 edo 1250/1500) eta lehendik dagoen ardatzaren zatia. zenbakia edo enbrage mota. PTO aukera, enbragearen kalifikazioa eta CV oinarrizko piezaren zenbakia berretsiko ditugu horretarako eraiki, eta igorri aurrekontua MOQ eta konfigurazio horretarako epearekin.
