Enbragea irristakorra PTO ardatza 1340 disko-segarako
  • Enbragea irristakorra PTO ardatza 1340 disko-segarakoEnbragea irristakorra PTO ardatza 1340 disko-segarako
  • Enbragea irristakorra PTO ardatza 1340 disko-segarakoEnbragea irristakorra PTO ardatza 1340 disko-segarako

Enbragea irristakorra PTO ardatza 1340 disko-segarako

1340 / Hesston 1340 eta 1345 disko-segagailurako ordezko enbragea irristakorra handizkako PTO ardatza. 55N CV bikoitzeko muntaiak 80 graduko CV juntadura bat ordezkatzen du traktorearen aldean eta 50 graduko CV juntadura diskoaren aldean. Traktorearen konexioa 1.375-21 izaten da; Tresnen konexioa 1,50" biribila da; eraikuntzak 1-3/8" 6-spline muturrak erabiltzen ditu. Plaka bikoitzeko marruskadura-enbragea 2.800 N·m-ko irristatze-momentuan ezartzen da eta gainkargaren ondoren berriro aktibatzen da. 14656849, 82-14656849 eta 83-14656849 pieza-zenbakiak ageri dira muntaia osoa, tresnen erdia eta traktorearen erdia egiteko. Bateragarritasunak Hesston 1340/1345, hautatu CaseIH 8312, Massey Ferguson PTD 12 eta New Idea 5512 barne hartzen ditu. MOQ, pertsonalizazioa eta denbora-tartea eskatzen dira eskaera bakoitzeko, pieza-zenbakia eta konexioaren tamaina baieztatu ondoren.

Handizkako OEM Ordezko · Disko Mower Driveline

Handizkako Enbragea PTO Ardatza Disko Mower 1340 - Zehaztapenak, MOQ, Pertsonalizazioa eta Epea Hesston 1340/1345 eta Disko Segagailu bateragarriak

Hau Disc Mower 1340 eta Hesston 1340/1345 taldearen ordezko enbragea PTO ardatza da. Orria eraikita dago Ardatza egokitzen den ala ez erabakitzen duten hiru egiaztapenen inguruan: CV juntagailuaren angelua alde bakoitzean, traktorea eta inplementatzeko konexio-tamainak, eta disko-engranaje-kaxa babesten duen irristatze-momentua. Osoko pieza-zenbakiak muntaia, tresnaren erdia eta traktorearen erdia behean zerrendatzen dira, lehendik dagoen unitatearekin bat egin dezazun aurrekontua eskatuz.

Handizkako aurrekontuaEskaera bakoitzeko
MOQEskaera bakoitzeko aurrekontua
PertsonalizazioaMarrazkietan oinarrituta
EpeaEskaera bakoitzeko aurrekontua

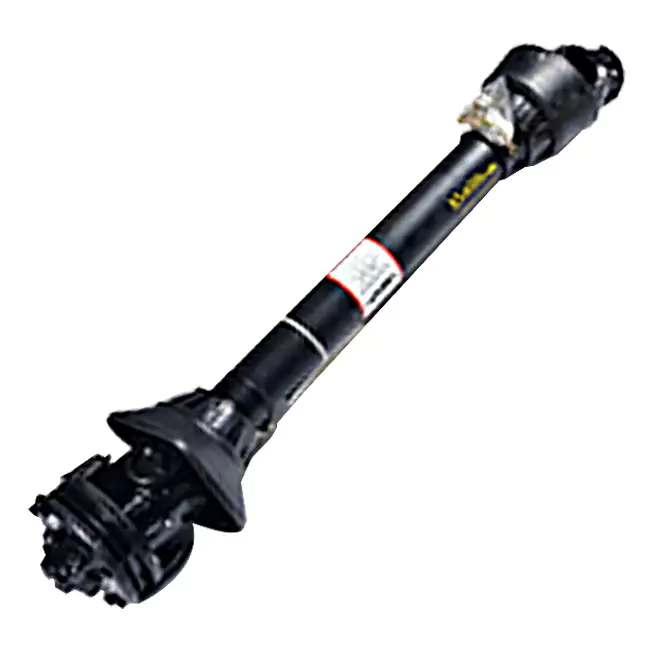

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
55N-ko CV bikoitzeko muntaia irristakorra duen enbragearekin — traktorearen aldean 80 graduko CV, diskoaren aldean 50 graduko CV.

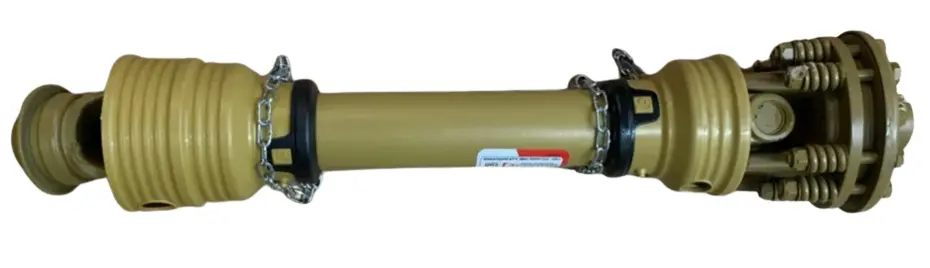

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Enbragearen eta uztarriaren xehetasuna - plaka bikoitzeko marruskadura-enbragea eta 1-3/8 hazbeteko 6 spline muturra.

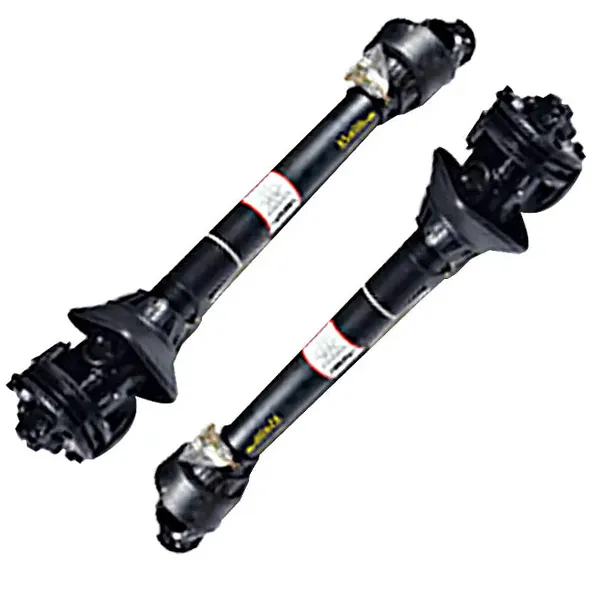

Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
CV juntagailuaren angeluaren erreferentzia — 80 graduko traktorearen aldea eta 50 graduko diskoaren aldea.

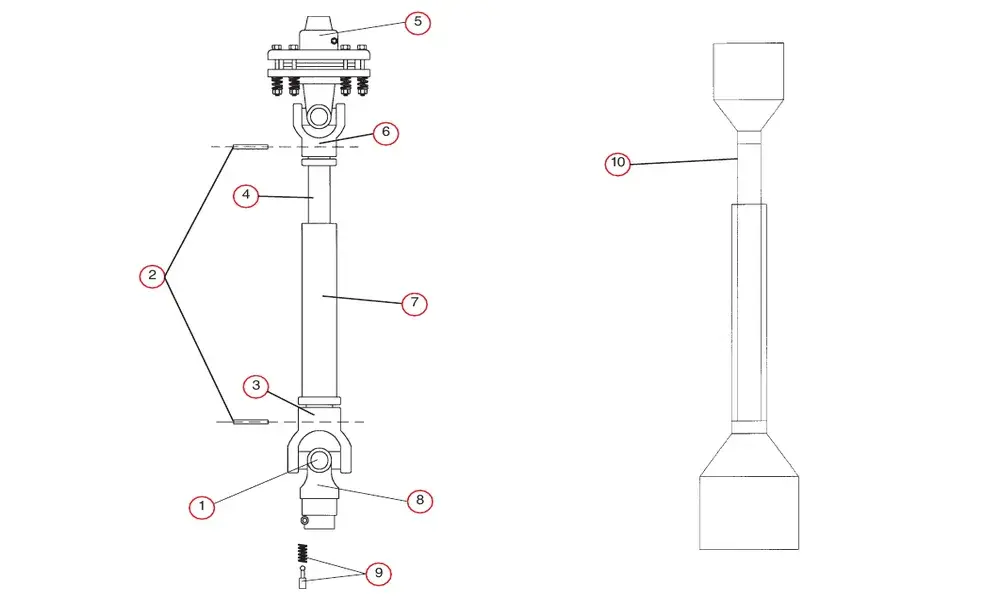

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Lehertutako piezen ikuspegia: gurutze-kit, hodi-uztarria, irristatze-enbragearen muntaia eta segurtasun-ezkutua.
  • Hesston1340 / 1345
  • CaseIHhautatu 8312
  • Massey FergusonPTD 12
  • Ideia Berria 5512
  • 55NCV bikoitza
  • 2.800 N·mirristatze-momentua

Driveline eta enbragea

Jatorrizko ekipamenduaren erreferentzia
55N
Traktorearen alboko CV angelua
80 gradu
Disbina-alboko CV angelua
50 gradu
Sarrerako ardatza
Normalean 1,50" biribila
Traktore/tresnen muturrak
1-3/8" 6-spline
Traktore konexioa 14656849 zenbakian
1.375-21
Konexioa ezartzea
1,5" RD besarkada
Enbragea irristakorra
Plaka bikoitzeko marruskadura
Irristatze momentua
2.800 N·m
Gainkargagatik elektrizitatea moztea
0,3 segundotan
Irristatzearen ondoren autoberrezarri
30 segundotan

Eraikuntza eta Babesa

Ardatz-materiala
40Cr aleazio altzairua
Gainazaleko tratamendua
Dacromet herdoilaren aurkakoa
Gatz-ihinztatzearen erresistentzia
1.000 ordu gainditzen ditu
Zigiluaren antolaketa
Hiru ezpain-eskeletoko olio zigilua + txirbilak kentzeko eraztun magnetikoa
Hautsaren babesa
Guztiz itxita dagoen hauts-estalkia
Kutsaduraren erreferentzia
ISO 4406 18/16 500 h ondoren hondar, hauts eta ihintzetan
Pala abiadura erreferentzia
1.800-2.200 bira/min
Moteltzea
Amortizazio hidraulikoa + malgukiaren aurrekarga
Higadura adierazlea
Higadura-eraztun bisuala
Erregai-kontsumoaren erreferentzia
Hornitutako materialaren %12ko murrizketa

Zati-zenbakien taula — Muntaketa osoa eta erdiak

55N CV bikoitzeko muntaia eta ardatz erdiko pieza-zenbakiak
Zati zenbakia Traktorea Ezartzea Deskribapena
14656849 1.375-21 1,5" RD besarkada 55N 80x50 CV Bikoitza
82-14656849 bat ere ez 1,5" RD besarkada 55N 50 gradu CV erdia (tresna)
83-14656849 1.375-21 bat ere ez 55N 80 gradu CV erdia (traktorea)

Muntaia osoa bi erdiak ordezkatzen ari direnean eskatu beharreko pieza-zenbakia da. Bakarrik traktorearen erdia edo tresneriaren erdia gastatuta dago, ardatz erdiaren zenbakia bat datorrena da. Bi erdiak bereizita zerrendatzen dira zeren CV angelua desberdina da traktorearen eta diskoaren aldearen artean. Disko mozteko beste aplikazio batzuetarako, ikusiDiskobetarako PTO ardatzakategoria.

Produktuaren zatiak — Zerbitzua ordezkatzeko erreferentzia-zenbakiak

Zerbitzu-piezak erreferentzia-zenbakiaren eta pieza-zenbakiaren zutabearen arabera
Erref. Ez. Zatiaren izena 147129 147134 147248
1 Cross Kit 170015 170020 170020
2 Roll Pin 170120 170120 170120
3 Hodi Emearen Amaierako Uztarria 151050 151070 151070
4 Barne Hodia 151090 151092 151092
5 Irristatze-enbragearen muntaia — — —
6 Gizonezko Hodi Amaierako Uztarria 151045 151065 151065
7 Kanpoko Hodia 151091 151093 151093
8 Traktore Amaierako Uztarria 151035 151055 151055
9 Deskonexio azkarreko pina 170110 170110 170110
10 Segurtasun Ezkutua 124310 124315 124315
10 Segurtasun Ezkutua Eurocardan 124311 124316 124316

Piezen taula osagai indibidualen zerbitzuen ordezkapenerako da. Ordezko ardatz osoa eskatzerakoan, erabili aurreko taulako muntaiaren pieza-zenbakia. Zenbat eta zabalagoaPTO ardatzaren gamabeste nekazaritzako gidalerro batzuk zerrendatzen ditu kategoriak.

Enbragearen portaera — 2.800 N·m ezarpenak babesten duena

Mozketa arruntean

Enbragearen egoera
Engaiatua
Transmititutako momentua
Gehienez 2.800 N·m
Pala abiadura erreferentzia
1.800-2.200 bira/min
Moteltzea
Hidraulikoa + malgukiaren aurrekarga

Plaka bikoitzeko marruskadura-enbragea engantxatuta mantentzen da disko-sega mozten ari den bitartean. Moteltze hidraulikoa eta udaberriaren aurrekargaren antolamendua pala abiadura egonkor mantentzea da, erresistentzia maldetan eta hezeetan aldatzen denean lurra.

Segagailuak harri edo sustrai bat jotzen duenean

Enbragearen egoera
Irristadak
Elektrizitatea moztea
0,3 segundotan
Berrezarri
30 segundotan berrezartzen da
Higadura-txekea
Higadura-eraztun bisuala

Irristatze-enbragea disko-kutxaren ordez kolpea hartzen duen pieza da. Auto-berrezartzeko malgukia sistemak transmisioa berrezartzen du oztopoa garbitu ondoren, eta higadura-eraztunak erreferentzia bisuala ematen du enbrage-plakek arreta behar dutenean.

2.800 N·m-ko irristatze-momentua hornitutako produktuaren materialan adierazitakoa da. Berretsi ezarpena disko segagailuaren modeloa eta traktorearen PTOa eskatu aurretik. Tresneriaren transmisioa bat datorrena ikusteko, ikusiNew Holland diskbinetarako PTO ardatzaorrialdea disko-alboko konfigurazioetarako erreferentzia gurutzatu gisa.

Aurrekontua eskatu aurretik

  1. Berretsi sega-sega-eredua eta lehendik dagoen pieza-zenbakia

    Disc Mower 1340, Hesston 1340/1345, CaseIH 8312 hautatua, Massey Ferguson PTD 12 eta New Idea 5512 dira hornitutako materialaren bateragarritasun-erreferentziak. Lehendik dagoen ardatzaren zenbakia da ordezkoa berresteko modurik azkarrena.

  2. Berretsi traktorearen PTO splinea

    14656849 multzo osoa 1.375-21 traktore konexioarekin ageri da. Traktoreak beste PTO zirriborro bat erabiltzen badu, berretsi traktorearen erdia bereizita 83-14656849 edo baliokidea erabiliz.

  3. Berretsi tresnaren konexioa

    Tresneriaren aldea 1,5" RD clamp gisa agertzen da muntaketa osoan eta tresneriaren erdian 82-14656849. Disbina-sarrerak beste besarkada edo uztarri bat erabiltzen badu, berretsi tresneriaren erdia eskaera egin aurretik.

  4. Egiaztatu irristatze momentua eta enbragearen egoera

    Enbragea 2.800 N·m-tan ezartzen da hornitutako materialean. Lehendik dagoen enbragea egokitu bada edo segak beste engranaje-kaxa bat erabiltzen badu, berretsi irristatze-ezarpena segaren eskuliburuarekin ordezkatu aurretik.

MOQ, pertsonalizazioa eta epe-epea eskaera bakoitzeko aipatzen dira, eskaera osoa den ala ezaren araberakoak direlako muntaia edo ardatz erdi bat, eta konexio-tamainak pieza-zenbaki estandarrekin bat datozen ala ez. Orrialde honetan ezer ez beste konfigurazio baterako balioko ez lukeen MOQ edo denbora-tarte finko batekin konprometitzen da. Erlazionatutako gidalerro baterako kategoria, ikusiElikadura nahasgailuetarako PTO ardatzasorta.

Bidali sega-eredua eta lehendik dagoen pieza-zenbakia

Bidali disko segagailuaren eredua, lehendik dagoen ardatzaren pieza-zenbakia eta traktorearen PTO splinea. Baieztatuko dugu multzo osoa 14656849, tresneria erdia 82-14656849 edo traktore erdia 83-14656849 zuzena da. bat etortzea, eta igorri aurrekontua MOQ eta konfigurazio horretarako epearekin.
