WPDA Series Worm Gearboxes

WPDA serieko harra-engranaje-kutxak — 13 marko-tamaina (40–250), ratioak 5:1 eta 100:1, irteerako momentua 15–2.500 N·m, sarrerako potentzia 0,12–15 kW, IP65 burdinazko karkasa behartutako lubrifikazioarekin. Zizare-gurpila itzali eta HRC 58-62-ra lehotzen da; Ezpain bikoitzeko zigiluak irin-hautsa, soro-lohia eta garbiketa-ura mantentzen ditu engranajearen barrunbetik kanpo. Oin, brida eta ardatz hutseko muntaketa daude eskuragarri, eta irteerako ardatza mekanizatu egin daiteke lehendik duzun motorra etortzeko. Bidali sarrerako potentzia, behar den erlazioa eta motor-brida - bat datorren markoa, dimentsio-marrazkia eta fabrikako zuzeneko aurrekontua 24 orduko epean itzultzen ditugu.
4050607080100120135147155175200250

WPDA serieko zizare-engranaje-kutxak — 5:1 eta 100:1 arteko erlazioak, 15–2.500 N·m, IP65 burdinurtuzko karkasa

Nahastaile, garraiatzaile, ontziratze-linea edo baserri-tresna baterako zizare-erreduktorea eskuratzen ari bazara, hiru zenbakiak. erabaki erlazioa, irteerako momentua eta motorraren brida egokitzen diren ala ez. WPDA serieak hirurak hartzen ditu hamahirutan 40tik 250era bitarteko markoen tamainak, 0,12 kW eta 15 kW bitarteko sarrerako potentziarekin eta IP65 azpian duen burdinurtuzko karkasa batekin. garbiketa eta hautsa. Beheko taulek marko bat zure betebeharrarekin lotzeko aukera ematen dizute katalogorik ireki gabe.

Zehaztapenen argazkia

  • Markoen tamainak40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Sarrerako potentzia0,12 kW – 15 kW
  • Murrizketa ratioa5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Irteerako momentua15 N·m – 2.500 N·m
  • EtxebizitzaErresistentzia handiko burdina, kolpe eta deformazio erresistentea
  • Har gurpilaGelditu eta xehatuta, hortz-azalera HRC 58–62
  • BabesaIP65 - ezpain bikoitzeko zigilua eta hautsaren aurkako hezurdurazko olio zigilua
  • MuntaketaOina, brida edo ardatz hutsa; zure motorra mekanizatutako irteera-ardatza
  • LubrifikazioaBehartutako lubrifikazio-zirkuitua, 60 °C-tik beherako putzua 24/7 lanean

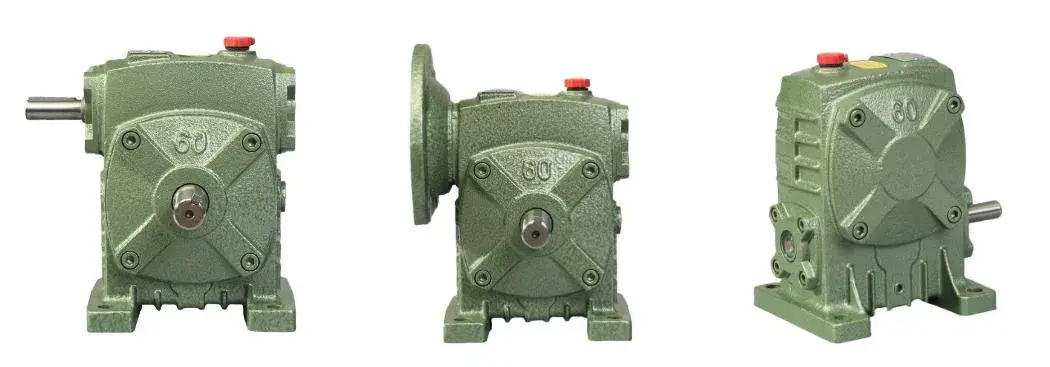

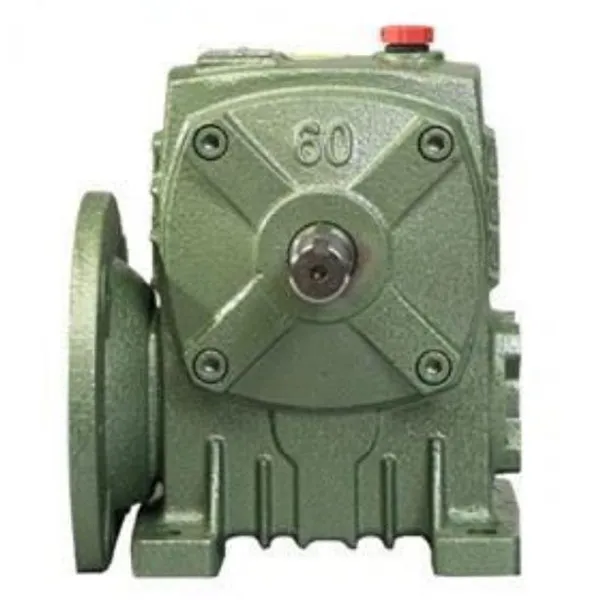

WPDA Series Worm Gearboxes — cast iron housing worm reducer

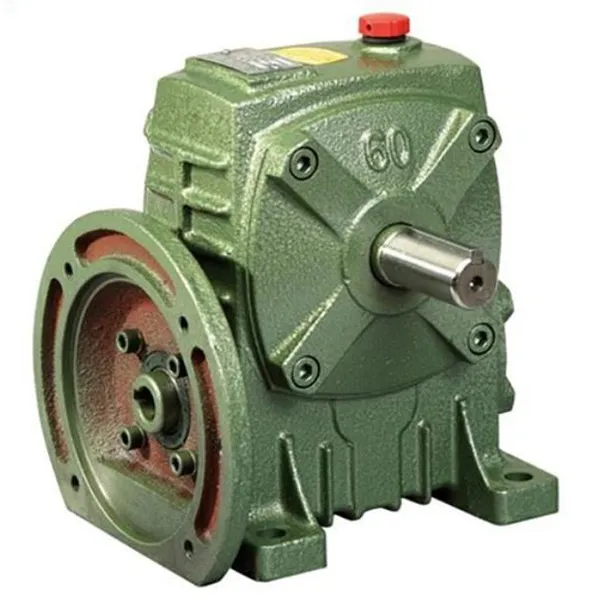

WPDA zizare-engranaje-kutxa - burdinurtuzko karkasa, brida-muntatutako sarrera, irteera-ardatz hutsa edo solidoa.

Non egokitzen den WPDA

Elikagaien tratamendua eta nahasketa

Autoblokeatzeak arraunari eusten dio motorra gelditzen denean

WPDA-70-n 40:1 proportzioari esker, ahalmen handiko nahasketa-pal bati kargapean hastea ahalbidetzen du gelditu gabe. Noiz lerroa gelditzen da, autoblokeatzeko zizarearen geometriak arraunak bere pisuaren azpian eror ez daitezen mantentzen du. The Ezpain bikoitzeko zigiluak irina-hautsa oliotik kanpo mantentzen du, beraz, zerbitzu-tartea sei hilabetera igarotzen da gutxi gorabehera.

Hondakin-urak eta sailkapena

Burdinurtuzko karkasa eta ezpain bikoitzeko zigilua hezetasunaren aurka

Hondakinak edo zaborrak sailkatzeko planta batean, ezpain zigilu gastatu baten ondotik isurtzen den olioa da errodamenduak hiltzen dituena. WPDA-100 burdinurtuzko karkasa herdoilgaitza eta ezpain bikoitzeko zigilua erabiltzen ditu; neurtutako funtzionamendu-zarata ingurutik jaisten da 80 dB-tik 62 dB-ra, bizitegi-eremuetako gaueko txandetan garrantzitsua dena.

Nekazaritzako Makineria

60:1 erlazioak danborraren momentua hirukoiztu egiten du uzta-makina batean

Konbinazio-danborra batean, 60:1 WPDA-80 batek motorraren parea gutxi gorabehera hiru aldiz altxatzen du eta jotzea hobetzen du. eraginkortasuna % 25 inguru. Ardatz hutsa lehendik dagoen ardatzean zuzen muntatzen da, beraz, markoa ez du berriro mekanizatu behar. IP65-ek landa-lohia eta euria engranaje barrunbetik kanpo mantentzen ditu.

Logistika eta Igogailua

Angelu zuzeneko diseinuak instalazioaren espazioaren % 30 aurrezten du

Sailkapen-lerro automatizatuetan eta altxatze-plataformetan, angelu zuzeneko harraren diseinuari esker, motorra alboan esertzen da. bultzatutako ardatza atzean beharrean. 25:1 WPDA-60 batek kokapen egokia ematen du paketeak sailkatzeko serborik gabe. Irteerako ardatzak mekanizatu daitezke inportatutako motorrekin bat egiteko, transmisio osoa saihestuz trukatu. IkusiWP serie harra engranaje-kutxaratio baxuagoko eginkizunetarako tartea.

Hautaketa taula — Potentzia, ratioa eta pisua

Markoaren tamaina erreferentzia azkarra — sarrerako potentzia eta pisu nominala
Tamaina Sarrerako potentzia (kW) Ratio sorta Pisua (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2.2 – 3.0 5:1 – 80:1 64
135 3.0 - 4.0 5:1 – 80:1 85
147 3.0 - 4.0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11.0 - 15.0 5:1 – 80:1 396

Irteera-momentuak 15 N·m hartzen ditu 40 eta 2.500 N·m 250 tamainan. Zure betebeharrak bederatzitik kanpoko ratioa behar badu. urrats estandarrak, eskatu gertuen dagoen bikotea eta benetako irteerako abiadura eta momentua baieztatuko ditugu.

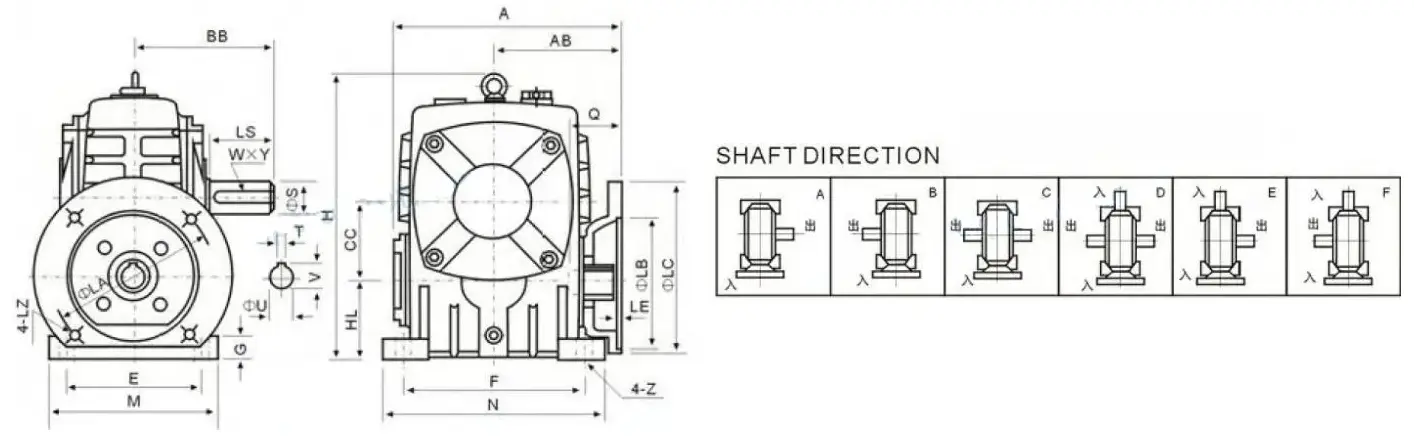

Instalazio-neurriak - Markoaren neurriak 40 eta 250 bitartekoak

Muntatzeko neurriak (mm) - A, AB, BB, H, HL, brida LA/LB/LC, sarrerako zuloa Q/U, irteerako ardatza LS/S
Tamaina A AB BB H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16.3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16.3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31.3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41.3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41.3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Dimentsio guztiak milimetrotan. Mugikorrean, irristatu mahaia horizontalki brida eta ardatzaren zutabeetara iristeko. Bidali zure motorraren markoa eta irteerako ardatzaren tamaina eta bat datorren errenkada berretsiko dugu agindu aurretik.

Zergatik erosleek serie hau zehaztu

01

Zizare-gurpila gogortua eta lurzorua, HRC 58–62

Zizare-gurpila itzaltze eta artezketatik igarotzen da, hortzaren gainazaleko gogortasuna HRC 58-62 bandan. Meatze-garraiatzaileen aplikazio batean, bi urteko etengabeko funtzionamenduak 0,1 mm-ko engranajeen higadura baino gutxiago sortu zuen - gutxi gorabehera, funtzio berean erreduzitzaile estandarraren bizitzaren hiru aldiz. Thedoitasuneko engranajeen fabrikazioaorrialdeak erakusten du figura horren atzean artezteko eta ikuskatzeko urratsak.

02

Behartutako lubrifikazioak kopurua 60 °C-tik behera mantentzen du 24/7 zerbitzuan

Barne behartutako lubrifikazio-zirkuitu batek sareak eta errodamenduak elikatzen ditu zipriztinetan bakarrik fidatu beharrean. At 24 orduko etengabeko funtzionamendua, olio-karrota 60 °C-tik behera geratzen da, eta horrek lubrifikatzailearen oxidazioa moteltzen du eta mantentzen du. filmaren lodiera harraren kontaktuan. Hori da denboraldi bat irauten duen erreduzitzaile baten eta baten arteko aldea hainbat irauten duena.

03

IP65 ezpain bikoitzeko zigilua eta herdoiltzen ez den karkasa

Ezpain bikoitzeko zigilu batek eta hautsaren aurkako hezurdurazko olio zigiluak IP65 eusten dute lokatzaren, euriaren eta prozesuko hautsaren aurka. Batean Zaborrak sailkatzeko gunea non erreduktore arruntek olioa isuri eta hiru hilabeteren buruan bahitu zuten, WPDA-100 bat martxan jarri zen. 18 hilabete inguru korrosibo berean isuri-tantarik gabe. Zure betebeharra arinagoa bada eta behar baduzu gutun-azal txikiagoa, alderatuRV Series harra engranaje-kaxa.

04

Irteerako ardatza zure motorrean mekanizatuta, ez alderantziz

Oin, brida eta ardatz hutsen muntaketa eskuragarri daude, eta irteerako ardatza neurrira mekanizatu daiteke. Dagoeneko daukazun motorra edo ardatz gidatua. Baserriko makineria lantegi batek zaharrago batekin bat datorren ardatz bat behar zuen motorra; ordezko ardatza hiru egunetan bidali zen eta motorra aldatu gabe torlojua jarri zen. Izan ere nekazaritza betebeharrak, ikusnekazaritzako engranaje-kaxasorta ere.

Bezeroen iritzia

"Hauek elikagai hezeen tailer batean exekutatzen ditugu, non aurreko engranaje-kaxak herdoildu eta maiz itzali behar izan zituzten. WPDA seriearekin, etxebizitza ez da herdoildu irina eta hezetasunarekin ere egun osoan zehar, eta brontzea harra gurpila oraindik garbi dago. Funtzionamenduan zehar zarata ia arbuiagarria da, beraz, jada ez du oztopatzen elikagaiak probatzeko ekipoak gertu. Murrizketa ratioa egokitu behar nuenean, haien taldeak gidatu ninduen ereduen desberdintasunak eta kargaren kalkulua egin nuen niretzat — gomendatutako unitatea leunki ibili zen lehenengotik hasi».

Emma WilsonElikagaiak prozesatzeko planta, Sydney, Australia

"WPDA engranaje-kutxek oso ondo funtzionatu zuten gure proiektuan: fidagarriak, eraginkorrak eta errazak instalatzeko eta mantentzeko. Lehenengo kontsultatik entregara arte dena ondo joan zen, eta komunikazioa zuzena izan zen. Elkarrekin lanean jarraituko dugu eta produktua gomendatuko dugu beste bazkideei».

James CarterProiektuaren eroslea, Raydafon bezeroa

Bidali zure motorraren potentzia eta proportzioa — Lortu bat datorren marko bat

Esaiguzu sarrerako potentzia, behar den irteerako abiadura edo erlazioa, muntatze mota eta ardatzaren tamaina. Berretsi egingo dugu WPDA markoa, itzuli dimentsioko marrazkia eta aurrekontua fabrikako prezioan, normalean 24 orduko epean. Sorta osoa gaineanharra engranaje-kutxaorrialdea.
