Nylon Spur Gears

Raydafonek PA66, POM, UHMWPE, ABS, PTFE, PPS eta PEEK-n nylonezko engranaje pertsonalizatuak fabrikatzen ditu Ningbo-n, Txinan. Moduluak M1etik M12ra eta haratago doaz, DIN6tik DIN9ra arteko zehaztasun mailak, ISO, DIN, ANSI, JIS, BS edo zure marrazkira ekoitzitakoak. Zuntz indartutako PA66-k higadura-bizitza luzeagoa ematen du nylon estandarrak baino % 60 inguru, eta engranajeak auto-lubrikatzaileak dira: olioztatzeko punturik ez, funtzionamendu isilagoa eta metalaren pisuaren zati bat. Prototipoak mekanizatu egin daitezke erremintak egin baino lehen, eta, ondoren, bolumena lortzeko moldaketara eraman. Laginaren epea 20 lanegunekoa da, 25 egunekoa, T/T edo L/C bidezko ordainketa, laginaren prezioak 2 USDtik 100 USD bitartekoak tamaina eta materialaren arabera. Erabilera tipikoak kontrol automatikoko makinak, erdieroaleen manipulazioa, ekipamendu medikoa, eguzki-jarraitzaileak, makina-erreminta eta aparkaleku-sistemak dira. Bidali zure marrazkia edo lagina aurrekontua eskatzeko 24 orduko epean.

Nylon Spur engranajeak - Moldeatu eta mekanizatu pertsonalizatuak, M1etik M12ra

Raydafon-ek nylonezko engranajeak ekoizten ditu PA, POM, UHMWPE, ABS, PTFE, PPS eta PEEK-n, funtzionamendu lasaia eta lubrifikaziorik gabea behar duten unitateetarako. M1-tik M12-ra (eta haratago) moduluak, DIN6-DIN9-ren zehaztasuna, ISO, DIN, ANSI, JIS eta BS-ren estandarrak, marrazketan eginak edo zure laginaren alderantzizko ingeniaritza.

Modulu sorta
M1 – M12+
Materialak
PA / POM / PEEK ...
Zehaztasun-maila
DIN6 – DIN9
Laginaren denbora-tartea
20 lanegun
Solaseko epea
25 egun
Ordainketa baldintzak
T/T, L/C

Nylon Spur Gears pertsonalizatuak - Txinan fabrikatzailea eta hornitzailea

Raydafon-ek nylonezko engranajeak egiten ditu Ningbo-ko (Txina) tailerrean eskatzeko, katalogoko pieza bat baino, hortz-zenbaketa, zuladura, hub edo material zehatz bat behar duten OEMentzat. Bidali dimentsioko marrazkia edo lagin-engranaje bat eta moztu edo moldatu egingo dugu, zure karga, abiadura eta ingurunera egokitzen den polimero-mailan. Moldeamendua eta mekanizazioa kudeatzen ditugunez, proiektu bera mekanizatutako prototipo batekin hasi eta moldatutako ekoizpen-pieza batera pasa daiteke geometria konpondu ondoren, eta horrek erreminten arriskua kentzen du zure lehen laginetatik.

Erosle tipikoak muntaketa eta kontrol automatikoko makina, erdieroaleak manipulatzeko ekipamenduak, gailu medikoak, makina-erreminta, aparkaleku-sistemak eta garraio-ekipoen eraikitzaileak dira, non engranaje autolubrikatzaileak mantentze-programatik koipetze-puntu bat kentzen duen. Plastikozko engranaje familia bat behar baduzu, engranaje bat bakarrik baino, ikusi osoaplastikozko engranajeasorta; betebeharra polimeroz haratago badago, metalaengranaje engranajefabrika bereko lineak estaltzen du.

Zehaztapenak eta Eskuragarri dauden Aukerak

M1 – M12+Modelo sorta (M4, M5, M8 eta handiagoak eskatuz gero)
DIN6 – DIN9Zehaztasun kalifikazioak
+%60Higadura bizitza zuntzez indartutako PA66 eta nylon estandarrarekin

Zehaztapenen fitxa osoa. Mugitu mahaia albo batera gailu mugikorrean errenkada guztiak irakurtzeko.

Elementua Zehaztapena
Modelo zenbakia M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12, etab.
Materiala PA (nylona), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Zuntz indartutako PA66 eta beiraz betetako beste kalifikazio batzuk eskuragarri.
Estandarra ISO, DIN, ANSI, JIS, BS eta ez-estandarrak / marrazkira
Zehaztasun-maila DIN6, DIN7, DIN8, DIN9
Fabrikazio-prozesua Bolumenerako injekzio moldatua; Polimero-stocketik mekanizatutako CNCa, prototipoetarako, lote txikietarako eta tresneria justifikatuta ez dagoen neurrietarako
Tolerantzia Ezaugarri eta prozesu bakoitzeko berresten da aurrekontu-fasean; Lor daitekeen tolerantzia moduluaren, hormaren lodieraren, materialaren eta pieza moldatu edo mekanizatuta dagoenaren araberakoa da
Gainazaleko akabera Moldeatua, biraka, lurrunez leundua edo hareaztatua; mekanizatutako piezak marrazkira amaitu daitezke
Eragiketa osagarriak Zuloa, giltza-zuloa, kuboa, torloju-zuloa, txertaketa metalikoa, ardatzaren brotxaketa, ardatzarekin muntatzea
Enbalatzea Plastikozko poltsa + kartoia, edo egurrezko kaxa kantitate handiagoetarako eta pieza astunetarako
Ordainketa baldintzak T/T, L/C
Ekoizpen epea 20 lanegunetan laginak egiteko, 25 egun eskaer ugarietarako
Laginak Laginaren prezioen tartea USD 2-100 tamainaren eta materialaren arabera; lagina bezeroak ordaindutako espresuki garraiatzea
Aplikazioa Kontrol automatikoko makinak, erdieroaleen industria, industria-makineria orokorra, ekipamendu medikoa, eguzki-energiako ekipamendua, makina-erreminta, aparkaleku-sistemak, abiadura handiko trena eta hegazkin-garraio ekipoak eta antzekoak.

Kontuan izan:gogortzea, fresatzea, arteztea, anodizazioa eta zinkatzea metalezko engranaje-prozesuak dira eta ez dira polimerozko engranajeetan aplikatzen. Marrazki batek tratamendu horiek zehazten baditu, markatuko dugu eta polimero baliokidea proposatuko dugu —beiraz betetako kalifikazioa, akabera moldatua edo plastikozko pieza mekanizatua— aurrekontua egin aurretik.

Zure ekipamendurako polimero egokia hautatzea

OHIKOENA

PA / Nylon 66

Gogorra, kolpeak jasaten ditu eta modu naturalean autolubrikatzailea. Zuntz indartutako PA66-k nylon estandarrak baino % 60 inguru higadura-bizitza luzeagoa ematen du, muntaketa-lerroen eta etxetresna elektrikoen unitateetarako lehenetsia izanik. Hezetasuna xurgatzen du, beraz, zerbitzu hezeetan dimentsio-mugimendu apur bat baimendu.

POM

Nylona baino zurrunagoa eta dimentsioan egonkorragoa da hezetasunpean, marruskadura baxuarekin eta mekanizazio bikainarekin. Aukera hobea non erdiko distantzia eta atzerakada aurreikusten egon behar den, eta engranajea moldatu beharrean mekanizatzen den.

PEEK / PPS

Tenperatura altuko eta erresistentzia handiko ingeniaritza-polimeroak tenperatura altuko edo kimikoki erasokorrak diren zerbitzuetarako: tresna erdieroaleak, esterilizazio zikloak eta disolbatzaileak edo ur beroa ikusten dituzten unitateak. Materialaren kostu handiagoa, beraz, betebeharrak eskatzen duen lekuan bakarrik zehaztu.

UHMWPE / PTFE / ABS

UHMWPE eta PTFE marruskadura baxurako eta kontaktu irristagarrirako; ABS, non kostuak eta itxurak karga-ahalmena baino garrantzi handiagoa duten. Kalifikazioa gomendatuko dugu zure karga, abiadura eta ingurunea aztertu ondoren.

Produktuaren xehetasuna

Gure nylonezko engranaje engranajeen ekoizpenaren argazkiak: amaitutako engranajeak, hortzen forma eta zuloaren xehetasuna.

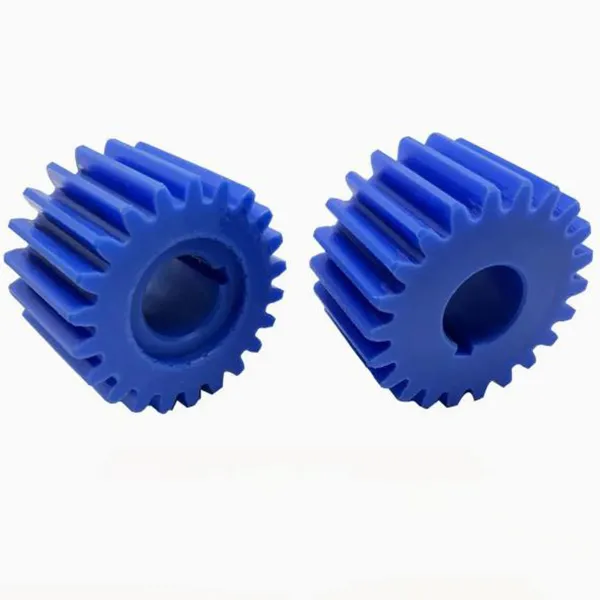

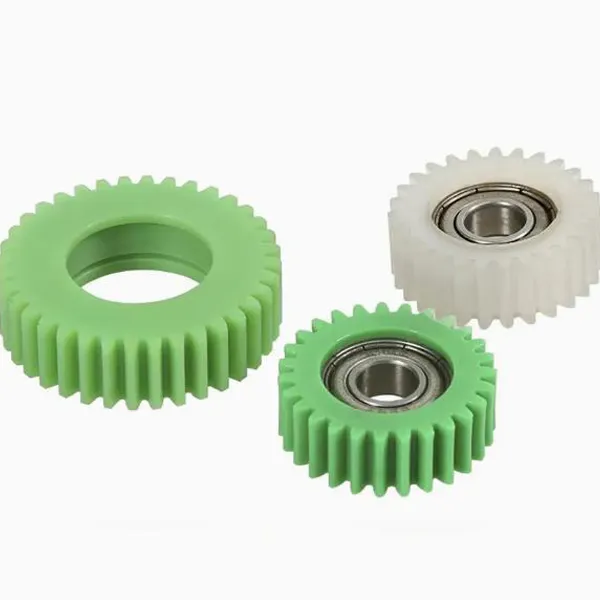

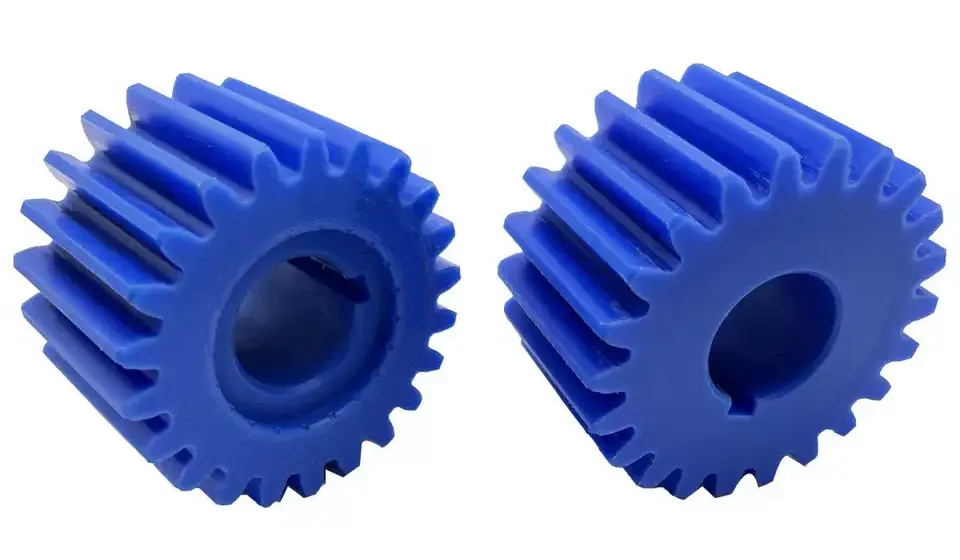

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Nylon engranaje engranajeak - hortzen forma, hub eta zuloaren xehetasuna.

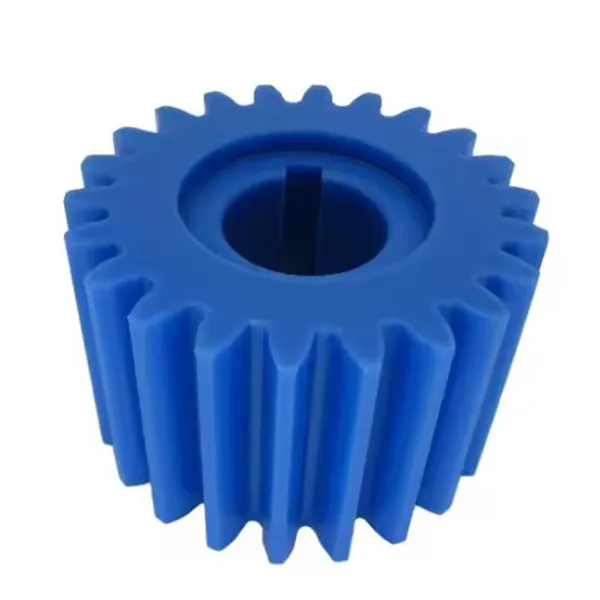

Custom nylon spur gear with precision bore produced to customer drawing
Nylonezko engranaje pertsonalizatua mekanizatuta eta marraztuarekin amaituta.

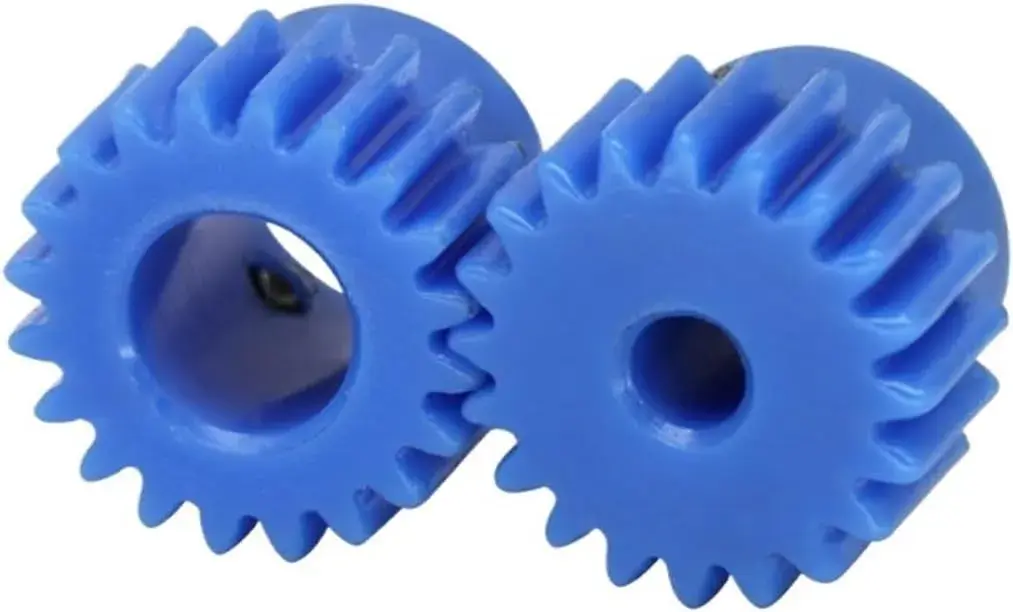

Nylon spur gear set assembled and inspected before packing
Engranaje-multzoak ikuskatu eta muntatu egin dira paketatu aurretik.
Nylon spur gears in different modules and materials ready for shipment
Bezero berarentzat ekoitzitako modulu eta polimero-maila desberdinak.
Nylon spur gear dimensional inspection before dispatch
Dimentsio-ikuskapena bidali aurretik.

Funtsezko abantailak

  • Auto-lubrikatzailea, olioztatzeko punturik gabeMantentzeko film lubrifikatzailerik gabe, engranajeak zure diseinutik olio-ganbera, zigiluak eta behin eta berriz zerbitzu-zeregin bat kentzen ditu. Inprimagailuek, banagailuek eta bulegoko ekipamenduek hilabeteetan funtzionatzen dute eguneroko erabileran, metalezko engranaje-pareak garatzen duen arrastatze edo zaratarik gabe.
  • Isilik materialaren eta geometriaren araberaPolimeroak bibrazioak murrizten ditu altzairuak bezala dei egin beharrean, eta zuntzez indartutako kalifikazioek hortzen formari nahikoa ongi eusten diote sareak lotean isilarazteko. Tailerrek eta bulegoko ekipoek zarata jaitsiera nabarmena ikusten dute metalezko engranajeetatik aldatu ondoren.
  • Jantzi bizitza plastiko arruntetik haratagoZuntz indartutako PA66-k higadura-bizitza luzeagoa ematen du nylon estandarrak baino % 60 inguru, beraz, lehen ordezkatu behar zen engranaje batek maiztasun handiko betebeharra luzatu dezake hortz-azalera galera arbuiagarria duen muntaketa-kate batean.
  • Korrosioaren eta erresistentzia kimikoaNylonak ez du herdoiltzen, eta ingurune hezeak, azido samarrak eta alkalino samarrak onartzen ditu, baita garbiketa-agente asko ere. Hori dela eta, egokia da garbitzeko guneetarako eta kanpoko ekipamenduetarako, non plakatutako metalezko engranaje bat azkenean apurtuko litzatekeen.
  • Metalaren pisuaren zati batMasa baxuak bultzatutako piezen inertzia mozten du, eta horrek garrantzi handia du eskuko gailuentzat, droneentzat, eragingailu arinentzat eta gramo bakoitzak bateriaren iraupena edo manipulazioa eragiten duen edozein mekanismotan.
  • Prototipoa teilatu baten azpian ekoiztekoMekanizatutako prototipoei esker, geometria balioztatzeko aukera ematen dizu tresnekin konprometitu baino lehen, eta, ondoren, tailer berak piezak moldatzera eramaten du bolumena lortzeko. Hornitzaile bat, tolerantzia-erreferentzia bat eta ikuskapen estandar bat mantentzen dituzu.
  • Material eta estandar malguakZazpi polimero-familiak eta bost engranaje-estandar (ISO, DIN, ANSI, JIS, BS) marrazki bera zure aplikazioak benetan behar duen mailan ekoitzi daitekeela esan nahi du, hornitzaile batek stockarekin gertatzen den maila batean baino.
  • Fabrikaren zuzeneko prezioak bolumeneanMoldeatzea, mekanizatzea, ikuskatzea eta paketatzea denak barnekoak dira, beraz, ez dago zure eta ekoizpenaren arteko merkataritza-marjinarik, eta kostu unitarioa jaitsi egiten da kantitatea igo ahala.

Nylon vs Metal Spur Gears: Plastikoa aukera egokia denean

Nylonezko engranaje bat ez da altzairuzkoaren ordezko ahulagoa; diseinu ezberdineko erabakia da. Plastikoak irabazten du karga moderatua den lekuetan, abiadura nahikoa altua den zaratak axola duen eta lubrifikazioa garestia edo mantentzea ezinezkoa den. Momentu handia den lekuetan galtzen du, tenperatura polimeroaren mugatik gora mantentzen den edo betebeharrak hortzak deformatuko lituzkeen kolpe jarraitua dakar.

Aukeratu nylonaMartxa lasaia, lubrifikaziorik gabe, pisu arina, korrosioarekiko erresistentzia, karga moderatua
Aukeratu metalaMomentu handia, tenperatura altua, shock astuna, tolerantzia estua modulu handietan
Aukeratu biakPlastikozko engranajeak altzairuzko pinoi batekin uztartzen dira: ohikoa den isiltasuna eta higadura gutxikoa

Praktikan, antolamendurik iraunkorrena altzairuzko edo letoizko pinoi baten aurka doan nylonezko engranajea izaten da: polimeroak higatzen du metala baino lehen, sareak isildu egiten dira eta metalezko piezak tentsio handiagoa darama. Esan iezaguzu zein den elkartzeko engranajearen materiala eta erreakzio eta erdiko distantziari buruzko aholkuak emango dizkizugu, plastikoa eta metala abiadura ezberdinetan hedatzen baitira.

Aplikazioak

  • Kontrol automatikoko makinakUnitateak muntatzea eta indexatzea
  • Erdieroaleen industriaManipulatzeko eta kokatzeko mekanismoak
  • Industria-makineria orokorraZinta garraiatzaileak eta argia murrizteko etapak
  • Ekipamendu medikoaUnitate garbiak eta lubrifikaziorik gabekoak
  • Eguzki energiako ekipoakJarraitzaile eta eragingailu engranajeak
  • Makina-erremintaElikadura eta doikuntza mekanismoak
  • Aparkaleku sistemakHesi eta ateen gidaritzapenak
  • Abiadura handiko trena eta abiazio ekipamenduaBarruko mekanismoak eta osagarriak

Bezeroen testigantzak

DavidPowerTech Machinery, Australia - muntaketa-lerroen transmisio-pieza

Gure muntaia-lerroan transmisio-piezak ordezkatzea saiakera eta akats-prozesua izan zen; Beste hornitzaile batzuen lehen engranajeak zaratatsuak ziren edo azkar higatzen ziren. Probako eskaera bat egin genuen nylonezko engranaje hauetarako eta aldea berehalakoa izan zen: tailerra nabarmen isildu zen, eta bi hilabete baino gehiagoko funtzionamendu intentsiboaren ondoren hortzen gainazalek ia ez dute higadurarik erakusten. Produktuaz haratago nabarmendu zena prozesua izan zen: gure materialen galderei zehatz-mehatz erantzun zitzaizkigun, bidalketarekin batera ikuskapen-txostena iritsi zen eta eurite handiak bidalketa mehatxatzen zuenean, garraiolariarekin harremanetan jarri eta berrantolatu zuten, engranajeak oso-osorik iristeko.

MikelEkipamenduak berritzeko proiektua

Ekipamendua berritu nuenean ekipamendu hornitzaile asko alderatu eta Raydafon aukeratu nuen. Amaitutako engranajeak marrazkiarekin bat etortzen ziren zehatz-mehatz, hortz profil garbiarekin eta flashik gabe, eta behin instalatuta makina etengabe ibili zen bibrazio nabarmen gutxiagorekin. Nylonak eutsiko ote zuen kezka nuen, baina hilabete baino gehiago erabili ondoren ez dago deformaziorik. Berandu egindako galderei ere berehala erantzun zitzaien, eta horrek konbentzitu ninduen haiekin geratzeko.

LisaEstudioko ekipamendua, mekanismo txikiak

Nire estudioko ekipo txikietarako engranajeak bat datozenak behar nituen eta denbora luzez sareko aukerak alderatu. Zertxobait urduri nengoen, prezioa marka batzuk baino baxuagoa zelako, baina piezak gainazal leunekin iritsi ziren, errebarik gabe eta hortz forma arruntarekin, eta instalazioa egokitze arazorik gabe joan zen. Erabiltzean ekipoaren zarata nabarmen jaitsi zen, eta hamar egun baino gehiagoz etengabe ibili da higadurarik edo trabarik gabe.

Erosleen ohiko galderak

  • Egin al diezaiokezu nylonezko engranaje bat nire marrazkiari edo lagin batetik?Bai. Bidali dimentsioko planoa edo lagin-engranajea, moduluarekin, hortz-kopurua, zuloa, aurpegiaren zabalera eta materialaren kalifikazioarekin. Pieza moldura edo mekanizazioa egokitzen den baieztatzen dugu, biak aipatu behar badira, eta mekanizatutako prototipo bat ekoitzi dezakeen edozein tresneria egin aurretik.
  • Zein material aukeratu behar dut: PA, POM edo PEEK?PA (nylon 66) erabilera orokorreko aukera da, eta zuntzekin indartutako PA66-k higadura-bizitza luzeagoa ematen du nylon estandarrak baino %60 inguru. POM egokia da dimentsio-egonkortasuna eta erreakzioaren kontrola inpaktuaren tolerantzia baino gehiago axola duten aplikazioetan. PEEK edo PPS tenperatura altuetarako edo kimikoki erasokorrak diren zerbitzuetarako dira. Esaiguzu karga, abiadura eta ingurunea eta bat gomendatuko dizugu.
  • Zein tolerantziari eutsi diezaiokezu plastikozko engranaje bati?Ezaugarriaren, moduluaren, hormaren lodieraren, materialaren eta pieza moldatua edo mekanizatua den ala ez araberakoa da; mekanizatutako piezak moldatutakoek baino tolerantzia estuagoak dituzte. Adierazi erdiko distantzia eta zure muntaia-beharrak erreakzioa eta lor daitekeena baieztatuko dugu aurrekontua egin aurretik.
  • Engranajeak lubrifikaziorik behar al du?Ez betebehar arruntean; nylon eta POM auto-lubrikatzaileak dira. Abiadura handiko edo asko kargatutako etengabeko funtzionamendurako, koipe bateragarri kopuru txiki batek bizitza luza dezake, eta aurrekontuaren fasean esango dugu zure betebeharrak onura ateratzen badu.
  • Zeintzuk dira zure lagina, epea eta ordainketa baldintzak?Laginek 2 USDtik 100 USD bitarteko prezioa dute tamainaren eta materialaren arabera, bezeroak espresuki garraiatzen du. Laginaren epea 20 lanegunekoa da eta ontziratu gabeko ekoizpena 25 egunekoa da. Ordainketa baldintzak T/T edo L/C dira, eta paketatzea plastikozko poltsa gehi kartoia edo egurrezko kutxa bat kantitate handiagoetarako.
  • Hornitu al dezakezu bat datorren pinoia eta nylonezko engranajea?Bai. Sarearen bi erdiak tailer batetik hornitzeak esan nahi du atzerakada, erdiko distantzia eta hortzaren forma diseinu-fasean bat egiten dutela, tokian egokitu beharrean. Bidali bikotearen marrazkia, edo behar duzun karga eta ratioa, eta bi zatiak aipatuko ditugu.

Lotutako produktuak eta irakurketa gehiago

Eskatu Nylon Spur Gear aurrekontua

Bidali modulua, hortz-zenbaketa, zuladura, aurpegiaren zabalera, materialaren kalifikazioa eta kantitatea - edo marrazki edo lagin zati bat. Moldeatutako edo mekanizatutako ekoizpena, tolerantzia-gaitasuna eta prezioa berresten ditugu eta 24 orduko epean erantzuten dugu.

Bidali kontsulta orain

* Higadura-bizitza, tolerantzia eta epeen zifrek produkzio-baldintza estandarrei eta baieztatutako marrazkiei dagozkie. Materialaren kalifikazioa, hezetasunarekin erlazionatutako dimentsio-aldaketaren hobaria eta engranaje-materiala adostu behar dira eskaera egin aurretik.
