Reach Stacker zilindro teleskopikoa
  • Reach Stacker zilindro teleskopikoaReach Stacker zilindro teleskopikoa
  • Reach Stacker zilindro teleskopikoaReach Stacker zilindro teleskopikoa

Reach Stacker zilindro teleskopikoa

Raydafon-ek etapa anitzeko zilindro hidrauliko teleskopikoak fabrikatzen ditu reach stacker-eko boometarako, 200 mm eta 220 mm arteko zuloaren diametro estandarra, 150 mm eta 180 mm bitarteko hagaxka, 8000 mm arteko gehienezko ibilbidea eta 30 MPa-ko gehienezko lan-presioa. Habiaraturiko etaparen diseinuak trazu teleskopiko luzea sortzen du luzera itxi trinko batetik, eta etapa handienak igogailuaren hasieran ematen du indarrik handiena — zilindroaren irteera boomaren karga-kurbarekin bat etortzea. OEM ekipamendu gisa edo jatorrizko marrazkian egindako ordezko unitate gisa hornitzen da, etapa kopurua, muntaketa antolamendua eta portuen posizioak barne. Raydafon-ek Ningbo-n (Txina) duen fabrikan ekoiztua, zigilu-kitekin eta ordezko osagaiekin bereizita eskuragarri. Bidali makinaren eredua, zulamenaren eta hagaren diametroa, beharrezko ibilbidea, lan-presioa eta muntatze mota 24 orduko epean.

Heldua pilatzeko zilindro teleskopikoa — 200–220 mm-ko zuloa, 8.000 mm arteko ibilbidea

Etapa anitzeko zilindro hidrauliko teleskopiko bat edukiontzien irismen-pilagailuetarako. Bost hedatze-etapa edo gehiagok luzera itxi labur bat lan-ibilbide luze batean bihurtzen dute, beraz zabalgailua zehaztasunez kokatu daiteke altueran eta irismenean, etapa bakarreko zilindro luzeago eta astunagorik gabe. Raydafon-ek Ningbo-n (Txina) fabrikatua eta OEM ekipamendu gisa edo marrazkiaren ordezko unitate gisa hornitua.

  • 200-220 mmZuloaren diametroa
  • 150-180 mmHagatxoaren diametroa
  • ≤ 8000 mmGehienezko trazua
  • 30 MPaLaneko presio maximoa
  • TeleskopikoaEtapa anitzeko boom drive

Reach Stacker zilindro teleskopikoen fabrikatzailea - 200-220 mm-ko zuloa, 8000 mm arteko ibilbidea

Zilindro hau reach stacker boom baten trakzio lineala da: presio hidraulikoa etaparik handienean sartzen da lehenik, eta ondoz ondoko etapa bakoitza sekuentzian luzatzen da, luzera itxi trinko batetik ibilbide luze eta kontrolatua emateko. Ekintza teleskopiko hori da hedagailua edukiontzi baten gainean kokatuta dagoen bitartean boma altxatu, hedatu eta eustea ahalbidetzen duena, terminal batek txanda bakoitzean zenbat edukiontzi mugitzen dituen erabakitzen duen eragiketa.

Raydafon-ek zilindro hau Ningbo-n (Txina) bere fabrikan ekoizten du, bai OEM eta baita merkaturako hornidurarako. Zuloaren diametro estandarrak 200 mm eta 220 mm bitartekoak dira, 150 mm eta 180 mm bitarteko hagaxkaren diametroekin, gehienezko ibilbidea 8000 mm artekoa eta gehienez 30 MPa-ko lan-presioa. Zure makinak etapa-konbinazio edo muntaketa-antolamendu ezberdin bat erabiltzen badu, bidali jatorrizko marrazkia edo makinaren eredua eta bat etorriko dugu. Fabrika bereko erlazionatutako zilindro hidraulikoen artean zabalagoak daudezilindro hidrauliko teleskopikoaksorta etagarabi mugikorreko zilindro hidraulikoakfamilia.

Zehaztapen Teknikoak

  • Produktuaren izenaHeldu zaitez pilatzeko zilindro teleskopikoa
  • FuntzioaBoomaren mugimendu teleskopiko lineala
  • Zuloaren diametroa200 mm – 220 mm
  • Hagatxoaren diametroa150 mm – 180 mm
  • Gehienezko trazua≤ 8000 mm (luzapen teleskopikoaren luzera)
  • Presio maximoa30 MPa lan-presioa
  • AplikazioaIritsi pilatzailea
  • MuntaketaMarrazketa mekanizaturako - pin, brida edo giltza antolamendua
  • PertsonalizazioaEtapa-zenbaketa, trazua, zuloa, haga, muntaia eta ataka-posizioa

reach stacker zilindro teleskopikoaren zehaztapen-orria.

Elementua Zehaztapena
Produktuaren izena Reach Stacker zilindro teleskopikoa
Ezaugarriak Boomaren mugimendu teleskopiko linealaz jabetzen da
Zuloaren diametroa 200 mm – 220 mm
Hagatxoaren diametroa 150 mm - 180 mm; gehienezko ibilbidea ≤ 8000 mm
Presioa Gehienez 30 MPa
Aplikazioak Iritsi pilatzailea

Kontuan izan trazuari eta presioari buruz:8000 mm-ko irudia zilindroaren trazu teleskopikoa da, ez makinaren altxatze-altuera; altxatze-altuera orokorra zure irismen-pilatzaile espezifikoaren boom-geometriaren araberakoa da. 30 MPa zilindroaren gehienezko lan-presioa da; berretsi zure makinaren sistema hidraulikoaren presio nominala, zilindroa benetan zerbitzuan ikusiko duen presioaren aurka hautatuta egon dadin.

Nola funtzionatzen duen zilindro teleskopiko batek Reach Stacker batean

Zilindro teleskopiko bat etapa bakarreko zilindro batetik desberdintzen da modu garrantzitsu batean: pistoi bat eta haga baten ordez, ordenan luzatzen diren habiaratutako etapa batzuk erabiltzen ditu. Etapa handienak azalera eraginkor handiena du eta, beraz, indar handiena sortzen du, beraz, igogailuaren zatirik astunena —karga apurtu eta boma gorantz abiarazi— abantaila mekaniko gehien duen etapak maneiatzen du. Etapak hedatzen diren heinean, eremu eraginkorra murrizten da eta indarra jaitsi egiten da bidaia handitzen den bitartean, hau da, gora egin ahala boom baten karga-momentua aldatzen den moduarekin bat dator.

Antolamendu horrek ontzien arazo bat ere konpontzen du. 8 metroko ibilbidea duen etapa bakarreko zilindro batek bere ibilbidera hurbiltzen den luzera itxi bat beharko luke, eta hori ez litzateke inoiz boomean sartuko. Habiaratutako etapak luzera itxiaren zati batetik ibilaldi berdina ematen dute, eta horregatik, reach stacker-ek, garabi mugikorrek eta basoko atoiek zilindro teleskopikoak erabiltzen dituzte etapa bakarreko luzeak baino.

Bi diseinu-detailek erabakitzen dute zerbitzu-bizitza aplikazio honetan. Lehenengoa zigilatzea da: etapa bakoitzak bere zigilu-multzoa eta gida daramate, eta etapaz etapa egokitzeak lerrokatzeari eutsi behar dio, zigiluak alboetara kargatu ez daitezen. Bigarrena gainazaleko egoera da: ageriko hagatxoa eta eszena-gainazalak zigiluen aurka doaz, beraz, lurretik edo okertutako etapa batek isurketa eragiten du zuzenean. Iragazte zuzenak eta garbigailuen zigiluen aldizkako ikuskapenak zilindroak bezainbeste axola du makina batek portu batean txanda luzeak egiten dituenean.

Produktuaren xehetasuna

Produzitzen dugun reach stacker teleskopikoko zilindroaren argazkiak — eszena-antolamendua, haga-azalera eta muntatzeko interfazea.

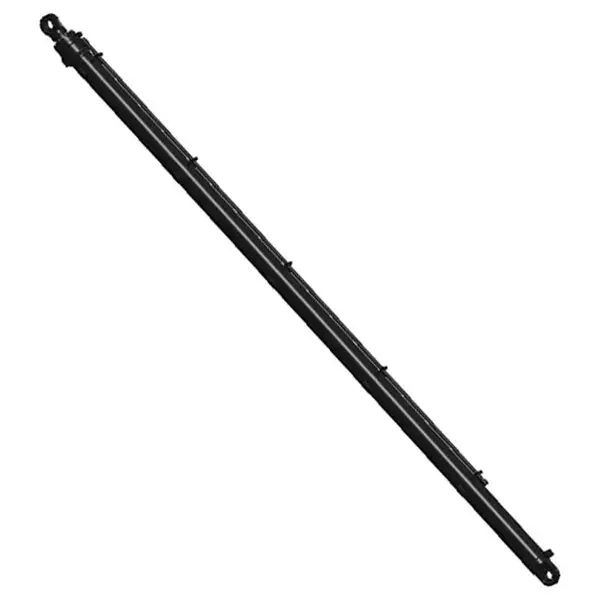

Reach stacker telescopic cylinder showing nested stages and rod surface
Heldu zaitez pilatzeko zilindro teleskopikoa: habiaratutako etapak, hagaen gainazala eta muntatzeko interfazea.
Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Etapa anitzeko zilindro hidrauliko teleskopikoa, reach stacker boom aplikazioetarako.
Reach stacker telescopic cylinder before packing and shipment
Muntatutako zilindroa ikuskatu eta bidaltzeko prestatua.
Reach stacker telescopic cylinder stage detail and seal arrangement
Zilindro teleskopikoaren eszenaren xehetasuna eta zigiluaren antolamendua.

Produktuaren Abantailak

  • Luzea luzera itxi labur batetikEtapa anitzeko eraikuntzak 8.000 mm-ko ibilbidea ematen du, erretiratutako zilindroa boomean zehar trinko mantentzen duen bitartean, makinak zabalgailua altueran eta urrun jar dezake etapa bakarreko zilindro luzeagoa eta astunagoa eraman gabe.
  • Indartu igogailuak behar duen tokianEtapa handienak igogailuaren hasieran ematen du indar handiena, boomaren karga-momentua handiena denean, eta etapa txikiek bidaia ematen dute. Zilindroaren irteera makinaren benetako karga-kurbarekin lotzen du.
  • Edukiontzi astunetarako eraikiaZilindroa kalitate handiko altzairu bereziz ekoizten da eta portu-eragiketen etengabeko lan-zikloetarako diseinatuta dago, zigilatzeko antolamenduarekin kargapean txanda luzeetarako zehaztuta, aldizka erabiltzeko beharrean.
  • Fabrika-zuzeneko horniduraZilindroa Raydafonen fabrikan fabrikatzen eta muntatzen da, beraz, ez dago zure eta ekoizpenaren arteko merkataritza-marjinarik, eta planoak, zigiluak eta ordezko piezak eskuragarri geratzen dira makinaren bizitza osoan zehar.
  • Zure makinaren marrazkiaren arabera eginaAlea, haga, trazua, etapa-zenbaketa, muntaketa-antolaketa eta ataka-posizioak jatorrizko marrazkian ekoiztu daitezke, eta hori garrantzitsua da ordezko unitateetarako, non muntatzeko interfazea lehendik dagoen boom batekin bat etorri behar duen.
  • Karga- eta deskarga-zikloak laburtzen dituHedagailuaren kokapen zehatz eta errepikakorrari esker, edukiontzi bat kaitik edo bizkarretik altxatu eta mugimendu gutxiagotan jar daiteke, ontzi bakoitzak atrakalekuan igarotzen duen denbora eta errepideko ibilgailuen itxaronaldia terminalean murriztuz.

Neke-bizitza, zigilu-bizitza eta indar maximoa hodiaren, presioaren, lan-zikloaren eta makinaren zirkuitu hidraulikoan kutsadura nola kontrolatzen den araberakoak dira. Eman iezaguzu makinaren eredua, lan-presioa eta behar den trazua, eta zilindroaren konfigurazioa benetan ikusiko duen kargaren aurrean baieztatuko dugu.

Aplikazioak

Aplikazio nagusia edukiontzi-pilatzaile baten boom-a da, baina zilindro teleskopiko mota bera erabiltzen da makina mugikor batean ibilaldi luzea egin behar den guztietan.

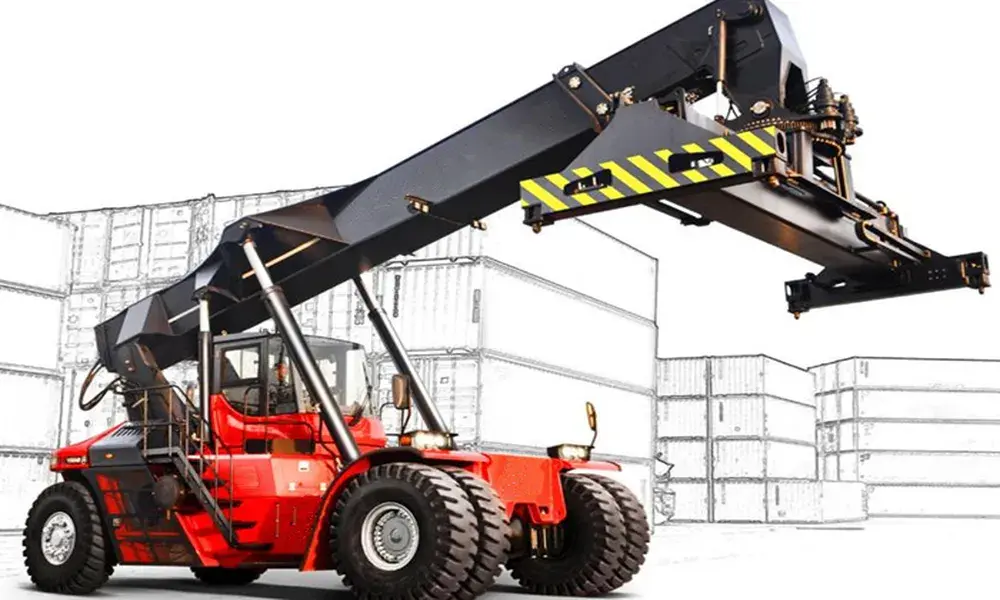

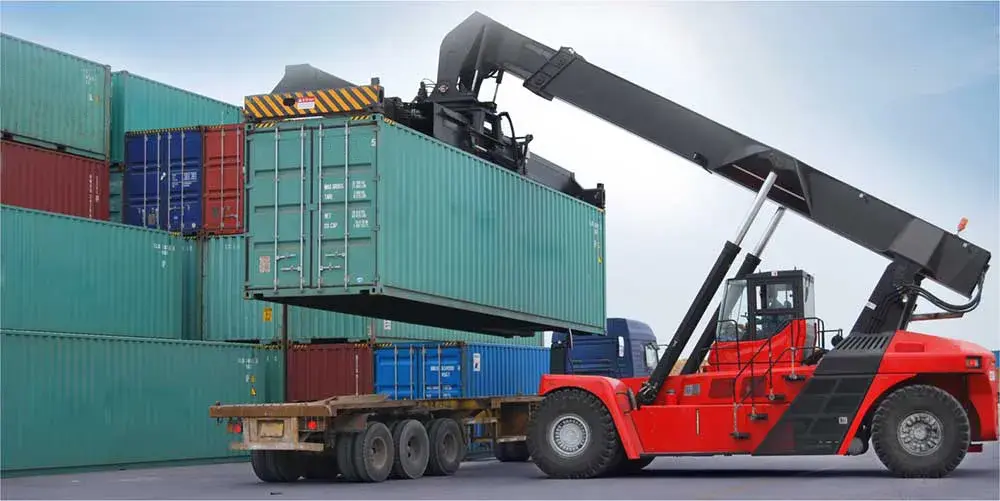

Reach stacker telescopic cylinder installed on a container handling machine boom
Iritsi edukiontziak manipulatzeko makina batean zerbitzuan dagoen pilagailu teleskopikoko zilindrora.

Portua eta edukiontzien terminala

Boom altxatzea eta luzapena, kai, patio eta errepideko ibilgailuen artean edukiontziak mugitzen dituzten reach stackeretan, etengabeko txandakako funtzionamenduan.

Logistika patioak eta biltegiak

Pilatze trinkoa maneiatzen duten makinak, non zabalgailua zehaztasunez kokatu behar den altueran eta distantzian, xasisa berriro kokatu gabe.

Transbordatzeko eta salgaien geltokiak

Fakturazio handiko eragiketak, non karga- eta deskarga-zikloak egunean zehar errepikatzen diren eta zilindroaren fidagarritasunak zuzenean zehazten du errendimendua.

Garabi mugikorrak

Boom luzapen teleskopikoa, non etapa-printzipio berak irismen luzea sortzen duen luzera itxi garraiagarri batetik.

Hondakin eta atoi-ekipoa

Gorputzak iraultzeko eta plataforma altxatzeko etapa anitzeko zilindroak, non traza luzea den muntatzeko erabilgarri dagoen espazioarekiko.

Ordezkatzea eta berritzea

Higatu edo hondatutako boom zilindro bat lehendik dagoen reach stacker batean zuzenean ordezkatzea, jatorrizko marrazkiaren edo neurtutako lagin baten aurka egina.

Erosleen ohiko galderak

  • Zein alamen, ibilbide eta presio iristen da pilatzaile teleskopikoko zilindroaren estalkia?Zuloaren diametro estandarrak 200 mm eta 220 mm bitartekoak dira, hagaxkaren diametroak 150 mm eta 180 mm bitartekoak, gehienezko ibilbidea 8000 mm artekoa eta gehienezko lan-presioa 30 MPa. Jasotze-altuera orokorra zure makinaren boom-geometriaren araberakoa da, ez trazuaren arabera bakarrik; beraz, baieztatu biak zehaztean.
  • Zilindro hau OEM pieza edo ordezkoa al da?Raydafon-ek bere fabrikan fabrikatzen du eta makina eraikitzaileentzako OEM ekipamendu gisa horni daiteke edo dagoeneko zerbitzuan dauden makinen ordezko unitate gisa. Ordezkatzeko, bidali jatorrizko marrazkia, makinaren eredua edo huts egin duen zilindroaren neurtutako neurriak.
  • Nola jakin dezaket muntaia nire boomarekin bat etorriko dela?Muntaketa marrazkiaren arabera egiten da: pin, brida edo giltza antolamendua, portuen posizioekin batera. Bidali lehendik dagoen zilindroaren marrazkia edo argazkia bere dimentsio nagusiekin eta interfazea baieztatuko dugu aurrekontua egin aurretik.
  • Zein informazio aipatu behar duzu?Makina-eredua, alea eta haga-diametroa, behar den ibilbidea, lan-presioa, etapa-zenbaketa etapa anitzeko diseinua bada, muntaketa mota eta kantitatea. Kontsultarekin zenbat eta gehiago jaso, orduan eta azkarrago baieztatu ahal izango dugu diseinua eta prezioa.
  • Zerk eragiten du zilindro teleskopiko baten bizitzan?Olio hidraulikoaren garbitasuna, garbigailuen zigiluen egoera eta etapa indibidualen lerrokatzea dira faktore nagusiak. Kutsadurak edo puntuazio-azalera batek zigiluak kaltetzen ditu eta ihesak eragiten ditu, beraz, iragazketa eta ikuskapen erregularra zilindroaren zehaztapenak bezainbeste axola dute.
  • Zein da epe-epea eta ordezko zigiluak horni daitezke?Epea zilindroa lehendik dagoen marrazki batekin bat datorren edo konfigurazio berri bat behar duenaren araberakoa da, eta aurrekontuarekin berresten da, normalean kontsulta jaso eta 24 orduko epean. Zigiluen kitak eta ordezko osagaiak bereizita horni daitezke, zigiluaren hutsegite baten ondoren makina bat zerbitzura itzultzeko.

Lotutako produktuak eta irakurketa gehiago

Eskatu Reach Stacker teleskopikoaren zilindroaren aurrekontua

Bidali makinaren eredua, zulamenaren eta hagaren diametroa, behar den ibilbidea, lan-presioa, muntatze mota eta kantitatea edo jatorrizko marrazkia. Zure boom-aren aurkako konfigurazioa berresten dugu eta 24 orduko epean prezioarekin eta epeekin erantzuten dugu.

Bidali kontsulta orain

* 8000 mm-ko irudia zilindroaren traza da, ez makinaren altxatze-altuera. Mesedez, ziurtatu zure sistema hidraulikoaren lan-presio nominala eta muntatzeko neurriak eskaera egin aurretik.
