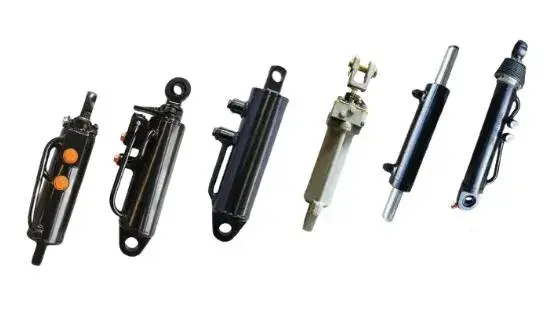

Traktorearen Zuzendaritza eta Atzeko Altxatzeko Zilindro Hidraulikoak
  • Traktorearen Zuzendaritza eta Atzeko Altxatzeko Zilindro HidraulikoakTraktorearen Zuzendaritza eta Atzeko Altxatzeko Zilindro Hidraulikoak
  • Traktorearen Zuzendaritza eta Atzeko Altxatzeko Zilindro HidraulikoakTraktorearen Zuzendaritza eta Atzeko Altxatzeko Zilindro Hidraulikoak

Traktorearen Zuzendaritza eta Atzeko Altxatzeko Zilindro Hidraulikoak

Traktorearen gidaritza eta atzeko altxatzeko zilindro hidraulikoak - 40-80 mm-ko zuloa, hagaxka 20-35 mm, traza 120-200 mm eta muntaketa distantzia 301-532 mm estaltzen dituzten 7 modelo estandarrak. Atzeko igogailuen modeloak 800.55A.01 ordezko eta ezkerreko/eskuineko bikoteak biltzen ditu zilindro biko loturetarako; aurreko ardatzeko direkzio-modeloek trazu laburragoa erabiltzen dute gurpilen erantzun azkarrago lortzeko. Zilindro-gorputzak aleazio-altzairu lodituak dira, lurpeko haga gogor batekin eta zigilu nagusiaren aurretik hauts-garbigailu batekin. Bidali zure zilindro-modelo zaharra edo bere zulamena, ibilbidea eta muntaketa-distantzia - bat datorren modeloa berresten dugu eta fabrikako aurrekontua itzultzen dugu 24 orduko epean.

OEM ordezkatzea · Nekazaritza hidraulikoa

Traktorearen zuzendaritza eta atzeko altxatzeko zilindro hidraulikoak — 7 modelo, 40–80 mm-ko zuloa, 301–532 mm-ko muntaketa

Traktorearen zilindro hidrauliko batek huts egiten du eremuan hiru arrazoi hauetako batengatik: zuladura txikiegia da altxatzeko. karga, hagaxka zigiluak ezin du hautsaren eta mindaren aurka eutsi, edo muntatzeko distantzia ez dator bat zuk duzun loturarekin. dagoeneko badituzu. Orrialde honek aurrealdeko ardatzeko direkzioa eta atzeko hiru puntuko altxatzea estaltzen dituzten zazpi modelo estandar zerrendatzen ditu traktore-plataforma arruntetan, bakoitzerako zuloa, haga, ibilbidea eta muntatze distantzia adierazita, bat etor zaitezke. ordezkoa eskatu aurretik.

7Eredu estandarrak
40-80 mmZuloaren diametroa
20-35 mmHagatxoaren diametroa
120-200 mmTrazua
301–532 mmMuntatzeko distantzia
2Funtzio motak
PertsonalizatuaZuloa, trazua, portuak

Eredu-taula — Alea, haga, traza eta muntatze distantzia

Traktorearen atzeko altxatzeko eta aurreko ardatzeko gidatzeko zazpi modelo estandar
Eredua Zuloa (mm) Haga (mm) Ibilbidea (mm) Muntatzeko distantzia (mm) Funtzioa
HSG55/32×125-324 55 32 125 324 Traktorearen atzeko altxatzeko zilindroa (ezkerreko / eskuineko bikotea)
HSG63/32×125-324 63 32 125 324 Traktorearen atzeko altxatzeko zilindroa (ezkerreko / eskuineko bikotea)
HSG63/35×120-301 63 35 120 301 Traktorearen atzeko altxatzeko zilindroa (ezkerreko / eskuineko bikotea)
HSG80/32×200-532 80 32 200 532 800.55A.01 atzeko altxatzeko zilindroa
HSG40/20×175-323 40 20 175 323 Traktorearen aurreko ardatzeko direkzio zilindroa
HSG40/25×176-520 40 25 176 520 Traktorearen aurreko ardatzeko direkzio zilindroa
HSG50/30×175-465 50 30 175 465 Traktorearen aurreko ardatzeko direkzio zilindroa

Beste zulo, haga, traza eta muntatze distantzia konbinazio batzuk sor daitezke marrazkira. Zure loturak a erabiltzen badu pin diametroa edo ataka angelu desberdinak, bidali dimentsioak eta bat datorren zilindroa berretsiko dugu aurretik ekoizpena.

Funtzioen araberako zehaztapenen laburpena

Zer aldatzen den atzeko igogailuaren eta direkzio taldeen artean
Funtzio Taldea Bore Range Rod Range Trazuaren barrutia Erabilera tipikoa
Atzeko altxatzeko zilindroak 55 – 80 mm 32 – 35 mm 120 – 200 mm Hiru puntuko lotura, tresna astunaren igogailua, 800.55A.01 ordezkoa
Aurreko ardatzeko direkzio zilindroak 40 – 50 mm 20 – 30 mm 175 – 176 mm Zuzendaritza hidrostatikoa aurreko ardatzean, buruko bira estuak

Atzeko igogailuaren modeloek zuladura handiagoa erabiltzen dute, garraiatzen den bitartean zilindro-hasterrean altxatzeko karga garraiatzen baita. Direkzio-ereduek zuladura txikiagoa eta trazu luzeagoa erabiltzen dute gurpilaren angelu aldaketa azkarragoa emateko fluxu baxuagoan.

Zer axola dio Traktore-zilindroa ordezkatzen duzunean

01

Zuloaren tamainak altxatzeko indarra ezartzen du

Altxatze-indarra presio hidraulikoarekin biderkatuta hodiaren azalera da. 55 mm-ko diametroa atzeko altxatzeko zilindroa eta 80 mm-koa Traktore hidrauliko berean ibiltzen den zulo-zilindroak ez du igoera-ahalmen bera sortzen. bazaude gastatutako zilindro bat ordezkatuz eta lanabesa moteldu egin da altxatzen, egiaztatu hodiaren eta hagaren neurriak mahaiaren aurka ponpa errua dela suposatu aurretik. Thetraktorearen zilindro hidraulikoakkategoria-orriak sorta zabalagoa zerrendatzen du, zazpi modeloetako bat ere ez bada bat datorren zure lotura.

02

Hagaxka azalerak eta zigiluen kalitateak zerbitzu-bizitza erabakitzen dute

Traktore-zilindro batek hautsean, minda eta ongarri-sprayetan funtzionatzen du. Hagatxoa da sufritzen duen lehen gainazala: behin zuloak hasten direnean, ezpainen zigiluak ezin du eutsi eta olioa garbigailutik igarotzen da negar. Zilindro honek gogortutako bat erabiltzen du Korrosioaren aurkako estaldura anitzeko estaldura duen lurrezko hagatxoa, zigilu nagusiaren aurretik hauts-garbigailu batekin konbinatuta, beraz partikula urratzaileak zigilatzeko ezpainera iritsi baino lehen gelditzen dira. Zuzenbideari dagokionez, zehazki, ikus dudirekzio-zilindro hidraulikoaorrialdea.

03

Muntatzeko distantziak loturarekin bat etorri behar du, ez modeloaren izenarekin

Bi zilindrok zulo eta ibilbide bera parteka dezakete baina zentro itxi desberdinak erabili. Muntatzeko distantzia bada okerra da, lotura ez da altxaera osora iritsiko edo hondoa egingo du lanabesa altxatu baino lehen. Mahaia Goian eredu bakoitzerako muntatze distantzia adierazten du, hori baita erabakitzen duen dimentsioa zilindroko torlojuak. Hiru puntuko loturatik haratago betebeharrak altxatzeko,igogailu hidraulikoko zilindroasorta trazu luzeagoak eta tona handiagoa estaltzen ditu.

04

Portuaren posizioa eta pin tamaina dira pertsonalizazio puntuak

Traktore bat zaharragoa edo inportatua denean, baliteke jatorrizko zilindroa erabilgarri ez egotea. Portu angelua, ataka haria, pinaren diametroa eta begiaren zabalera egokitu daitezke lehendik dagoen loturarekin bat etortzeko, zilindroa egokitzeko. traktorea aldatu gabe. Bidali zilindro zaharraren argazkia edo zirriborroa dimentsioak markatuta eta guk eredu estandar bat funtzionatzen duen edo aldatutako bat behar den baieztatuko du. Arakatu osoazilindro hidraulikoakatalogoa mugikor eta nekazaritzarako beste aplikazio batzuk.

Non erabiltzen diren zilindro hauek

Atzeko hiru puntuko altxaketa

Goldeak, graleak, seminak eta fardelak atzeko loturean eramaten dira. Ezkerreko eta eskuineko zilindroak bikote gisa hornitzen dira, non traktoreak igogailu bikoitzeko zilindroak erabiltzen dituen.

Aurreko ardatzeko direkzioa

Zuzendaritza hidrostatikoa aurreko ardatzean zehar efektu bikoitzeko zilindroa erabiltzen duten traktoreetan. Ibilbide laburragoa, erantzun azkarragoa, biraketa-erradio estuagoa lurmuturrean.

OEM ordezkoa

800.55A.01 eta HSG serieko pieza-zenbaki arrunten ordezkapen zuzena. Muntatze-distantzia eta ataka-posizioa jatorrizkoarekin alderatuta egiaztatu dira bidali aurretik.

Nekazaritza-eraikuntza pertsonalizatuak

Zulo, trazu edo haga-mutur ez-estandarra behar duten uzta-biltzaile, ihinztagailu eta kargagailu berezituak. Marrazketarako ekoitzitako zigilu eta haga tratamendu berdinarekin.

Lotu zilindro bat zure traktorearen loturarekin

Bidali modelo-zenbakia, edo zure zilindro zaharraren zuloa, haga, trazua eta muntaketa-distantzia. egingo dugu berretsi bat datorren modeloa, egiaztatu ataka eta pin dimentsioak eta itzuli fabrikako zuzeneko aurrekontua, normalean 24 orduko epean. Kale eta trazu pertsonalizatuak eska daitezke.
