Garabiaren Kontrapisuaren Zilindro Hidraulikoa
  • Garabiaren Kontrapisuaren Zilindro HidraulikoaGarabiaren Kontrapisuaren Zilindro Hidraulikoa
  • Garabiaren Kontrapisuaren Zilindro HidraulikoaGarabiaren Kontrapisuaren Zilindro Hidraulikoa

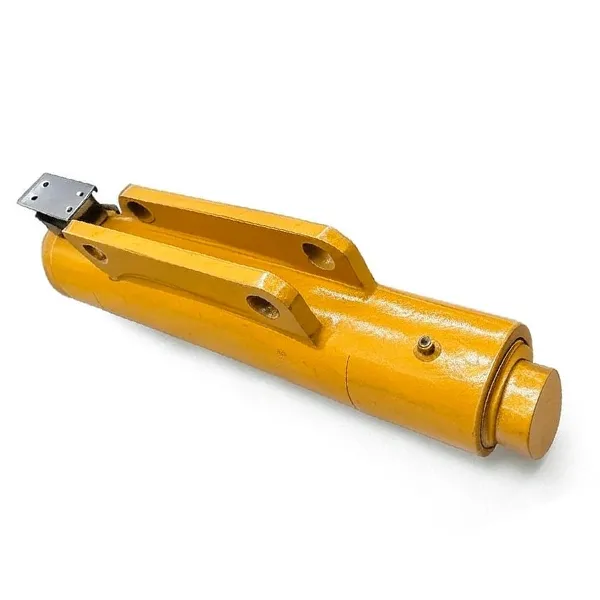

Garabiaren Kontrapisuaren Zilindro Hidraulikoa

Garabiaren kontrapisuaren zilindro hidraulikoagarabi mugikorretarako eta portuko ekipoetarako. Kontrapisu-blokea denbora errealean mugitzen du, boom-a ± 1°-ren barruan mantentzeko eta desorekaren itzalaldiak murrizteko. QAY220 klaseko 200-220 t lur orotako garabietarako eraikia.

BoreΦ200 mm· MakilaΦ100 mm· Trazua180 mm· Lan-presioa25 / 40 MPa· Pisua124 kg· Marrazki zk.QAY220.12/13A-00· 35CrMo-mailako aleazio altzairua · ISO 9001 fabrika · MOQ 1 pieza · Trazu pertsonalizatua eskuragarri · Aurrekontua 24 orduko epean.

Φ200 zuladura · Haga Φ100 · 25/40 MPa · OEM fabrika

Garabiaren kontrapisua zilindro hidraulikoaGarabi mugikorrak eta Portuko Ekipamendua - Trazo pertsonalizatua, 24 orduko aurrekontua

Raydafon-ek garabiaren kontrapisuaren zilindro hidraulikoa fabrikatzen du, zure boom orekatua mantentzen duen zama mugitzen denean. Erresistentzia handiko aleazio-altzairuz eraikia, kromatua edo korrosioaren aurkako gainazaleko tratamenduarekin, indar-irteera egonkorra, ±1°-ko boom-aren balantza kontrola eta % 15 baino gehiago aurrezten du karga baliokidean ohiko zilindroen aldean. Ningbo, Txinako fabrikaren hornidura zuzena - ISO 9001 prozesuen kontrola, MOQ 1 pieza, trazu pertsonalizatua eta muntatzeko interfazea eskuragarri.

Zuloa (D)
Φ200 mm
haga (d)
Φ100 mm
Trazua (S)
180 mm
Instalatu Distantzia
530 mm
Lan-presioa
25 / 40 MPa
Pisua
124 kg
Marrazki zk.
QAY220.12/13A-00
MOQ
1 pieza

Zer egiten duen garabiaren kontrapisuaren zilindro hidrauliko batek zure garabian

Kontrapisuaren zilindro hidraulikoa garabi mugikor baten kontrapisu sistemaren muina da. Boom-a luzatzen denean, zilindroak denbora errealean mugitzen du kontrapisu-blokea garabiaren grabitate-zentroa segurtasun-esparruaren barruan mantentzeko. Hori gabe, garabiak kontrapisu finko batean oinarritzen da, hau da, igogailuaren ahalmena murrizten da edo txasisak behar baino astunagoa izan behar du.

Raydafon-en kontrapisuaren zilindroak garabiaren kontrol hidrauliko sistemarekin funtzionatzen du sentsore edo operadorearen seinaleak kontrapisu zehatz batean kokatzea. Ondorioz, boom mugimendu leunagoa da, egun haizetsuetan altxatzean balantza gutxiago eta desoreka alarmen ustekabeko itzalaldi gutxiago. Erosleentzako horniduraindustria-zilindro hidraulikoak, ziklo-denborari eta segurtasun-marjinari zuzenean eragiten dion osagaia da.

Zure garabiak kontrapisu funtzio ezberdin bat erabiltzen badu (adibidez, luffing jib sistema bat), alderatugarabi luffing zilindro hidraulikoaedo arakatu osoagarabi mugikor zilindro hidrauliko sortahautatu aurretik.

Garabiaren kontrapisuaren zilindro hidraulikoaren zehaztapenak

Beheko eredu estandarrak 200-220 t garabi mugikorren kontrapisu sistema gehienak estaltzen ditu. Aldarrikapen pertsonalizatua, trazua eta muntaketa distantzia eskuragarri daude: bidali zure marrazkia eta tamainako gomendioa itzultzen dizugu 24 orduko epean.

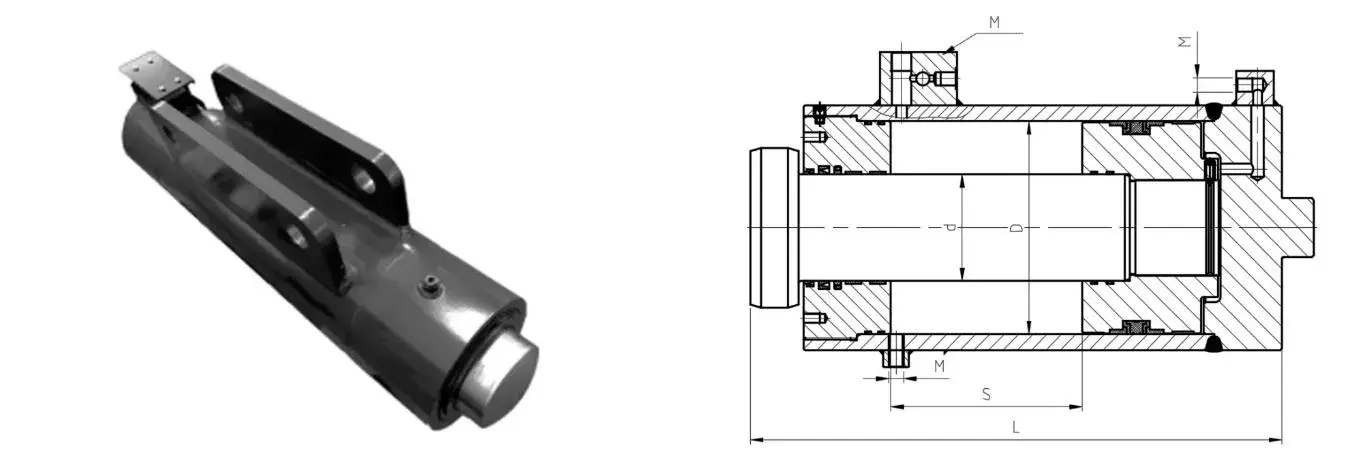

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Garabiaren kontrapisuaren zilindro hidraulikoaren dimentsioen marrazkia - QAY220.12/13A-00

Garabiaren kontrapisu estandarra zilindro hidraulikoa — Datu teknikoak
Zilindroaren izena Marrazki zk. Bore D Rod d Trazua S Instalatu Distantzia L Lan-presioa Interfazea M Pisua
Kontrapisuaren zilindro hidraulikoa QAY220.12/13A-00 Φ200 mm Φ100 mm 180 mm 530 mm 25 MPa / 40 MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124 kg
Φ200 mm-ko zuloa Hagaxka Φ100 mm Ibilbidea 180 mm 25 / 40 MPa 124 kg QAY220.12/13A-00

Ez duzu behar duzun tamaina? Gainera, kontrapisu pertsonalizatuko zilindroak eraikitzen ditugu beste garabi-tona-klase batzuetarako. Bidali zuloa, trazua, presioa eta muntatzeko interfazea - ​​edo, besterik gabe, bidali zure marrazki-zenbakia - eta gure ingeniariek bat-etortzea berretsiko dute.

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Zergatik aukeratzen dituzten kontratazio ingeniariek Raydafonen kontrapisu zilindroak

Hiru arrazoi komertzialek eskaerak errepikatzen dituzte:zerbitzu-tarte luzeagoa, mantentze-lan txikiagoa eta indar-irteera egonkorra ibilbide osoan zehar.

01

Erresistentzia handiko aleaziozko altzairuzko gorputza

Presio handiari eta karga astunei eusten die deformaziorik gabe etengabeko betebeharretan. Gainazaleko kromoak edo korrosioaren aurkako estaldurak gune hezeak, gatz-ihintzak eta hautsez betetako egoerak maneiatzen ditu.

02

Kokapen zehatza

Garabiaren kontrol hidrauliko sistemarekin funtzionatzen du teleskopio leunak egiteko: kontrapisuaren birkokapen azkarra altxatzean eta milimetro-mailako oreka doitzea finko kokapenean.

03

Instalazio modularra

Lehendik dauden garabiak muntatzeko puntuetara egokitzen da eskala handiko aldaketarik gabe. Zigiluak eta zerbitzu-atalak tresna estandarrekin eskura daitezke; zigiluen ordezkapen gehienak 30 minutuko epean amaitzen dira.

04

Energia eraginkorra

Indar irteera denbora errealean egokitzen da lan baldintzetara. Indar baliokideko ohiko zilindroekin alderatuta, energia-kontsumoa %15 baino gehiago murrizten da.

Aplikazioak: Erosleek zilindro hauek non instalatzen dituzte

Kontrapisu-zilindro hidraulikoa garabiak orekatuta egon behar duen tokian zehazten da zama edo boomaren posizioa aldatzen den bitartean. Instalazio tipikoak honako hauek dira:

Portuko edukiontzien garabiak Itsasontzi-lehorreko garabiak Dorre-garabiak Lur guztietako garabi mugikorrak Garabi Arakatzaileak Aerosorgailuak instalatzeko garabiak Ekipamendu astuneko aparailua Altzairuzko Egituraren Eraikuntza Eraikin Aurrefabrikatuen Igogailua Ontziola Garabi Garbiak

Lotutako garabi funtzio bat behar duzu? Berrikusi osoagarabi mugikorreko zilindro hidraulikoen serieaedozilindro hidrauliko teleskopikoen gamaboom luzapen aplikazioetarako.

Kontrapisu pertsonalizatuko zilindroak - OEM, etiketa pribatua eta marrazkietan oinarritutako ekoizpena

Raydafon OEM zilindro hidraulikoen fabrikatzailea da, ez merkataritza-enpresa bat. Pertsonalizazioa Ningbo-n (Txina) ISO 9001 instalazio propioaren barruan gertatzen da - gure zilindro estandarrak eraikitzen dituen linea bera.

A

Bore eta haga tamaina

Φ40 mm-tik Φ400 mm-ra arte. Kromatu gogorreko hagaxka, diametro eta gainazaleko zimurtasun pertsonalizatuarekin.

B

Ibilbidea eta Muntaketa

Ibilbidearen luzera pertsonalizatua, instalazioaren distantzia, pin zuloa, brida edo trunnion muntaketa behar bezala.

C

Presioa eta zigiluak

Laneko presioa 40 MPa eta gehiago. Zigilatu zure funtzionamendu-tenperaturarekin eta fluidoarekin bat datozen markak.

D

Estaldura eta markaketa

Kromatzea, korrosioaren aurkako estaldura edo pintura. Etiketa pribatuko plaka eta marka eskuragarri daude.

Bidali PDF, DWG, DXF edo STEP marrazki bat zure lan-presioarekin, fluxuarekin eta muntatzeko interfazearekin. Gure ingeniariek tamainako gomendioa eta fabrikako prezioa itzultzen dituzte 24 orduko epean.

Kalitate Kontrola, Ziurtagiriak eta 12 Hilabeteko Bermea

Kontrapisu-zilindro bakoitzak dokumentatutako ikuskapen-ibilbide bat igarotzen du bidalketa baino lehen - atzerriko erosleek saltzaileen onespenerako eta sarrerako ikuskapenerako oinarritzen dira frogak.

  • ISO 9001 ziurtagiria duen fabrikazio-prozesua
  • Sarrerako altzairuaren egiaztapenaren eta tratamendu termikoaren erregistroak
  • Zulo-zuzenketa, hagak kromoaren lodiera eta gainazaleko zimurtasunaren txostena
  • Presio-proba 1,5 × lan-presio nominala ontziratu aurretik
  • Zigiluaren doikuntza, traza eta muntaketa dimentsioen ikuskapena
  • 12 hilabeteko berme mugatua fabrikazio akatsen aurka

Nola ordenatu: MOQ, epea, paketatzea eta bidalketa

MOQ

1 pieza

Tamaina estandarrak pieza bakarretik bidaltzen dira. Bolumenaren prezioa 20 piezatik aurrera OEM proiektuetarako.

BERUNA

15-30 egun

Marrazketa berrespena eta gordailua egin ondoren. Diseinu pertsonalizatuak 45 egun arte luza daitezke.

PACK

Egurrezko kutxa

VCI herdoilaren aurkako filma, lehorgailua, zulo handietarako paleta pertsonalizatua. Esportazio-ontziak estandarrak.

ONTZI

Itsasoa / Aire / Express

EXW, FOB, CIF eta DDP baldintzak. Esportazio dokumentu osoa: CI, PL, CO, A/E formularioa, materialaren ziurtagiria.

Garabiaren kontrapisuaren zilindro hidraulikoa — Erosleen ohiko galderak

Zein da garabiaren kontrapisuaren zilindro hidraulikoaren funtzioa?

Kontrapisu-blokea denbora errealean mugitzen du, garabiaren grabitate-zentroa inguratzaile seguruaren barruan mantentzeko, boom-a hedatzen den heinean edo zama mugitzen den heinean. Horri esker, xasis arinago batek karga bera altxa dezake, boom-en balantza murrizten du eta desoreka-alarmek eragindako geldialdiak ezabatzen ditu.

Zein da zure garabiaren kontrapisu-zilindroaren zehaztapen estandarra?

Φ200 mm-ko zuloa, haga Φ100 mm, ibilbidea 180 mm, instalazio-distantzia 530 mm, lan-presioa 25 MPa eta 40 MPa, interfazea 3-G1/4 · M20×1,5 · 2-M14×1,5, pisua 124 kg. QAY220.12/13A-00 marrazki-zenbakia.

Pertsonalizatu al ditzakezu zuloa, trazua eta muntatzeko interfazea?

Bai. Kontrapisu pertsonalizatuko zilindroak eraikitzen ditugu Φ40 mm-tik Φ400 mm-ra bitarteko zuloarekin, trazu eta instalazio distantzia pertsonalizatuarekin, pin-zulo edo brida muntatzeko eta behar den interfaze-hariarekin. Bidali PDF, DWG, DXF edo STEP marrazki bat eta aurrekontua emango dizugu 24 orduko epean.

Zein da laneko presio maximoa?

Eredu estandarrak 25 MPa etengabe eta 40 MPa gailurra ditu. Presio altuagoak eskatuz gero, zigiluen aukeraketarekin eta hagak kromoaren lodierarekin.

Zein da MOQ, denbora-tartea eta bermea?

MOQ 1 pieza tamaina estandarretarako. Epea 15-30 egun marrazketa berrespena eta gordailua. 12 hilabeteko berme mugatua fabrikazio akatsen aurka. Bidalketa bakoitzarekin batera esportatzeko dokumentu osoak.

Zein garabi modelok erabiltzen dute kontrapisu-zilindro hori?

QAY220 klaseko garabi mugikorrentzat eta 200-220 t-ko lur orotako garabi baliokideentzat diseinatuta dago. Beste tonaje-klase batzuetarako kontrapisu-zilindroak ere hornitzen ditugu - bidali zure garabiaren modeloa eta marrazki-zenbakia bateragarritasuna egiaztatzeko.

Nola instalatu kontrapisu-zilindroa lehendik dagoen garabi batean?

Zilindroak muntaketa-diseinu modularra erabiltzen du, lehendik dauden garabiaren muntaketa-puntuetara egokitzen dena, aldaketa handirik gabe. Ziurtatu muntatzeko pinaren diametroa, instalazioaren distantzia eta interfaze hidraulikoa eskaera egin aurretik. Bidalketarekin batera instalazioaren plano zehatzak ematen dira. Gure ingeniariek zure instalazio plana ere berrikus dezakete entregatu aurretik.

Eska al dezaket lagin bat eskaera handi bat egin aurretik?

Bai. Tamaina estandaretarako lagin eskaerak onartzen dira. Laginaren kostua eta merkantzia bereizita aipatzen dira eta lehen eskaera handienarekin kreditatu daitezke.

Eskatu garabiaren kontrapisu zilindroaren aurrekontua

Bidali zure garabiaren eredua, marrazki-zenbakia edo lan-presioa. Gure ingeniariek 24 orduko epean erantzuten dute tamainako gomendio batekin eta fabrikako prezioarekin.
