Crane Luffing zilindro hidraulikoa
  • Crane Luffing zilindro hidraulikoaCrane Luffing zilindro hidraulikoa
  • Crane Luffing zilindro hidraulikoaCrane Luffing zilindro hidraulikoa

Crane Luffing zilindro hidraulikoa

Raydafon garabi-luffing zilindro hidraulikoa boom angelua kontrolatzeko zilindroa da garabi mugikorretarako eta portu-makineriarako. Erreferentzia-eredua ZXSTC1000S.2.5-00: Φ320 zunda, Φ280 haga, 4000 mm-ko ibilbidea, 4750 mm-ko instalazio distantzia, 32 MPa lan-presioa, 3000 kN denbora errealeko bultzada dinamikoa, 1522 kg-ko pisua. Gorputza hegazkin-mailako erresistentzia handiko aleazio altzairuz 7 pasabidez forjatua da, 1250 MPa-tik gorako trakzio-erresistentzia egonkortzeko zaharkitua bikoitza. Zigilu progresibo hirukoitza Alemaniak inportatutako perfluoroether gomazko eraztun konposatuarekin eta 5 μm-ko hauts-ezpain mailakatuarekin. Servo elektrohidrauliko integratua ± 0,03 mm-ko posizio magnetoestrictiboko feedbackarekin 0,08 mm/s abiadura ultra-baxuko egonkortasunerako. 5000 orduko mantentzerik gabeko zikloa. Φ50-500 mm-ko zulo pertsonalizatua, gatz-espray eta hautsarekiko erresistentea. MOQ 5 unitate, 45-60 eguneko epea. Bidali garabiaren eredua, bultzada-eskakizuna eta kantitatea aurrekontu baterako.
Crane Luffing · ZXSTC1000S.2.5-00 eredua

Garabi pertsonalizatua Luffing zilindro hidraulikoa garabi mugikorretarako eta portuko makineriarako - OEM fabrikatzailea hornidura zuzena

Garabi luffing zilindro hidraulikoak garabi mugikorretan boom angelua kontrolatzen du. Raydafon-ek efektu bikoitzeko etapa anitzeko diseinu teleskopiko batekin eraikitzen du, distantzia luzean hedatzen dena eta trinkoki erretiratzen dena. Gorputza hegazkin-mailako erresistentzia handiko aleazio-altzairuz 7 pasabidez forjatuta dago eta 1250 MPa-tik gorako trakzio-erresistentzia egonkortzeko zaharkitu bikoitza da. Zigilatze progresibo hirukoitza eta serbo modulu magnetoestrictibo batek gatz-spray, hautsa eta zehaztasun-eskakizunak kudeatzen dituzte portuen eta haize-energiaren lan-zikloen.

3000 kN Denbora errealeko bultzada dinamikoa
32 MPa Lan-presioa
Φ320×Φ280 Zulo × haga
4000 mm Trazua
5000 ordu Mantentzerik gabekoa
Erreferentzia eredua

ZXSTC1000S.2.5-00 — Zehaztapen osoa

Erreferentzia-eredua benetako produkzio-konfigurazioa da, pisu handiko garabi mugikorren luffing-zirkuituetarako erabiltzen dena. Neurri eta trazu pertsonalizatuak daude marrazketa prozesu berean.

Zilindroaren izena Marrazki zenbakia Bore ΦD Hagaxka Φd Trazua S Instalatu. L Presioa Portua Pisua
Luffing zilindro hidraulikoa ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750 mm 32 MPa 2-M27×2
4-G1/4
1522 kg

Bultzada edo muntaketa eredu desberdinak dituzten garabi-zirkuituak zure marrazkiaren aurka sor daitezke. Bidali garabiaren marka eta modeloa, behar den bultzada eta muntatzeko marrazkia. Garabi mugikorren zilindro sorta zabalagorako, ikusiGarabi Mugikorreko Zilindro Hidraulikoakkategoria.

Ingeniaritza sakona murgiltzea

Zilindro hau desberdin egiten duten lau teknologia

01

Baldintza osoko karga egokitzeko kontrola

Zilindroaren gorputza abiazio mailako materialarekin forjatuta dago. Raydafon-ek erresistentzia handiko aleazio-altzairu pertsonalizatua erabiltzen du, trokel-forjaketa zazpi igarobideetatik igarotzen dena eta, ondoren, zahartze bikoitzeko tratamendu termikoa. Zahartze bikoitzak materialaren egitura egonkortzen du, beraz, trakzio-erresistentzia 1250 MPa baino gehiago mantentzen da. 3000 kN-ko bultzada-zilindro batean etengabeko igoera-zikloak egiten dituenean, ale-egitura horrek nekearen bizitza egonkor mantentzen du 32 MPa-ko presioaren azpian.

≥1250 MPa trakzioa
02

Mikra-mailako doitasun-serbo kontrola

Raydafon-en ingeniaritza taldeak balbulen kontrol-konfigurazio tradizionala ordezkatzen duen servo-modulu elektro-hidrauliko integratua garatu zuen. Balbula-taldeak abiazio-mailako serbo-balbularen nukleoak eta desplazamendu magnetoestrictiboko sentsore bat erabiltzen ditu ± 0,03 mm-ko zehaztasunarekin. Konbinazio horrek 0,08 mm/s-ko abiadura oso baxuko funtzionamendu egonkorra onartzen du, beraz, operadoreak kargatze-eragiketetan makil-irristaketarik gabe edo gainditzerik gabe kokatu dezake.

±0,03 mm sentsorearen zehaztasuna
03

Muturreko ingurumena bizitza luzerako babesa

Portuauko makineriak gatz-ihindura higadura ikusten du. Ekipamendu metalurgikoak tenperatura altuko hautsa ikusten du. Raydafon-ek zigilatzeko babes egitura progresibo hirukoitza eraiki zuen bientzat. Zigilu nagusia Alemaniatik inportatutako gomazko perfluoroeter eraztun konposatu bat da, bi norabideko presioa konpentsatzeko ezpain bikoitzeko diseinuarekin. Erdiko geruzak 5 μm baino handiagoak diren partikula solidoak atzematen dituen hauts-ezpain mailakatua erabiltzen du. Kutsaduraren aurkako gaitasuna ezpain bakarreko zigilu tradizionala baino %40 handiagoa da. Ziklo konbinatua 5000 orduko mantentze-lanik gabe dago.

5 μm hauts-ezpaina
04

Energia-eraginkortasuna optimizatutako sistema hidraulikoa

Raydafonen energia aurrezteko diseinua eraikuntzako makineria benetan nola funtzionatzen duen aztertzetik dator. Anplitude diferentzialaren zirkuituak olio hidraulikoaren zirkulazio bolumena % 35 murrizten du kargarik gabeko baldintzetan. Eraginkortasun handiko iman iraunkorreko motor-ponpa talde sinkrono batekin konbinatuta, sistemaren energia-kontsumo integrala % 28 jaisten da ohiko irtenbidearekin alderatuta. 8 orduko txandak egiten dituen garabi batean, horrek erregaiaren edo bateriaren kontsumoaren murrizketa neurgarrian eragiten du.

-%28 sistemaren energia

Zergatik Raydafon Crane Luffing zilindro hidraulikoak

A

20 urte arlo hidraulikoan

Raydafonek bi hamarkada daramatza zilindro hidraulikoak fabrikatzen. Ingeniaritza taldeak zilindroa, serbo-modulua eta zigilu-sistema barnean garatzen ditu, beraz, zehaztapen-aldaketak jatorrian kudeatzen dira, ez kanpoko hornitzaileen bidez.

B

Kontrol osoa forjatzetik muntaketara arte

Gorputzaren forjaketa, tratamendu termikoa, leuntzea, kromatzea, zigiluen muntaketa eta presio probak egiten dira Raydafon plantan. Horrek trazabilitatea osorik mantentzen du eta hornitzaile anitzetatik lortzen duzun loteen bariantza murrizten du.

C

Zuzeneko fabrikako prezioa

Salmenta zuzeneko eredu baten arabera saltzen da. Errendimendu konparagarria Europako eta Amerikako marken kostuaren % 60 gutxi gorabehera zehaztapen maila berean. Ez da merkataritza-marjina gehitu fabrikaren eta eroslearen artean.

D

Zehaztapen osoko pertsonalizazioa

Φ50 mm-tik Φ500 mm bitarteko zilindroen zuloen diametroak neurrira eraiki daitezke. Ibilbidea, instalazio-distantzia, ataka mota eta muntaketa-eredua zure marrazkiaren arabera ekoizten dira, beraz, estandar ez diren garabi-ereduak zehazki parekatu daitezke.

E

Portuau eta eoliko-baldintzetan balioztatua

Zigilatze sistema hirukoitza eta serbo-modulua portu-makineria gatz-ihintza eta haize-energia astuneko igogailuen baldintzetarako eraiki dira. Diseinuak benetako lan-guneak ditu helburu, ez laborategiko baldintzak.

F

OEM laguntza

Bidali garabi-marka eta modelo bat, edo marrazki-zenbaki bat. Raydafon-ek alderantzizko ingeniaritza egiten du, laginak eta lote pertsonalizatuak jartzen ditu marrazki berean. OEM bezeroentzako etiketa pribatuko ontziak onartzen ditu.

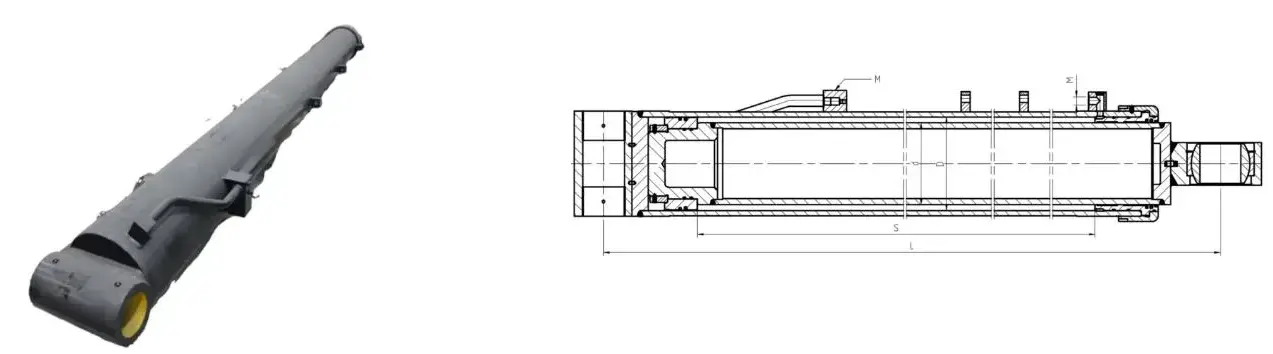

Dimentsio-marrazkiak

Crane luffing hydraulic cylinder dimension drawing
Instalazioaren ikuspegi orokorra — zunda/hastaken interfazea, ataka-posizioa eta muntaketa-eredua

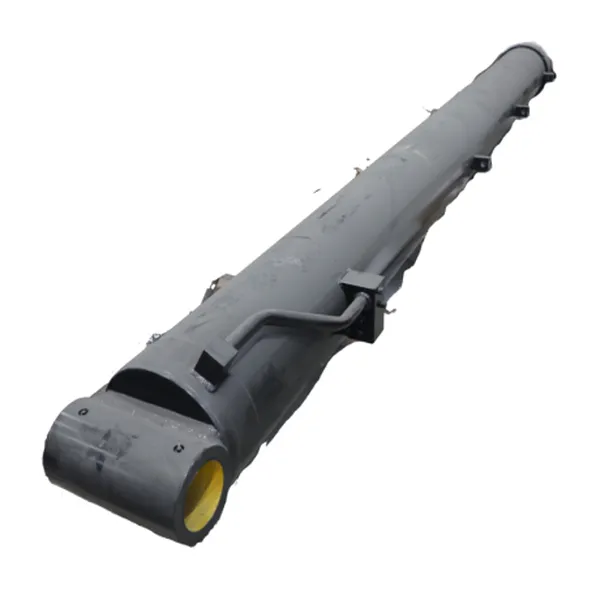

Crane luffing hydraulic cylinder product view
Produktuaren ikuspegia — zilindroaren gorputza eta hagatxoa

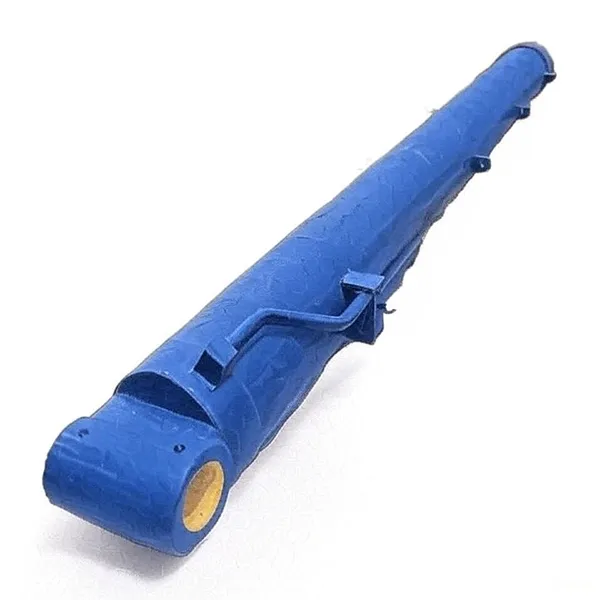

Crane luffing hydraulic cylinder detail
Portuauaren eta zigiluaren xehetasuna — 2-M27×2 gehi 4-G1/4 interfazea

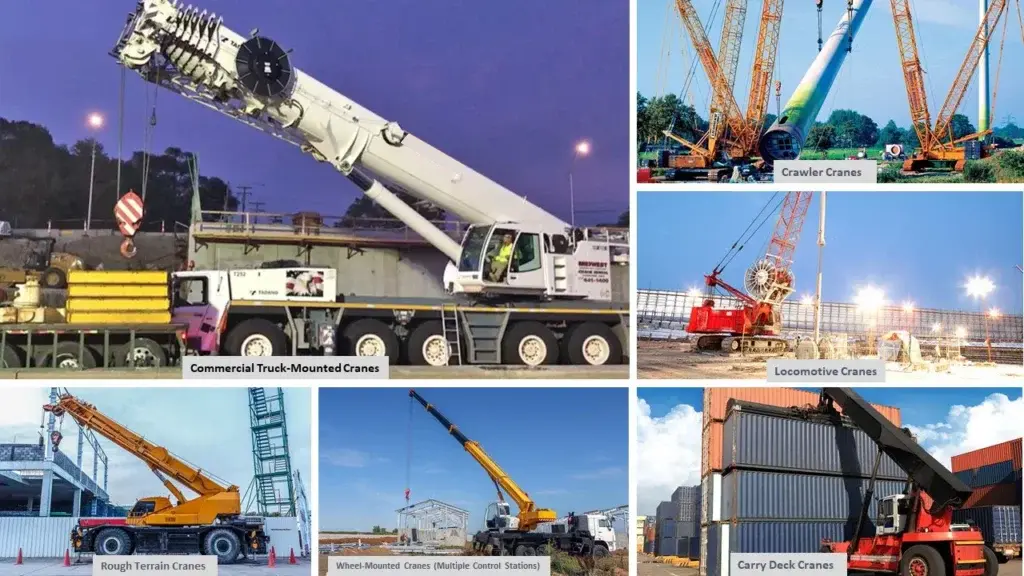

Crane luffing hydraulic cylinder application
Aplikazioaren erreferentzia - garabi mugikor luffing zirkuitu batean muntatua

Non erabiltzen diren Crane Luffing zilindro hidraulikoak

01

Garabi mugikorrak

Boom angeluaren kontrola kamioietan eta lur guztietako garabi mugikorretan. Legea karga betean igotzeko eta eusteko behar den bultzada maneiatzen du.

02

Portuauko makineria

Itsasontziko lehorrera eta patioko garabiak gatz-ihinztatze-inguruneetan. Zigilu progresibo hirukoitza eta kromatu gogorrak mantentze-zikloa zabaltzen dute kostaldeko operazioetan.

03

Energia eolikoko ekipoak

Garabi-boom luffing instalazio eta mantentze-ontzietan. Bultzada handiko egonkortasuna eta mikra-mailako serbo-kontrolaren materia itsasoko zehaztasun-kokapenerako.

04

Ingeniaritza astuna eta metalurgia

Jasotze-ekipo industrialak tenperatura altuko eta hauts-baldintzetan. Energia aurrezteko zirkuituak erregaiaren edo bateriaren kontsumoa murrizten du txanda luzeetan.

Eskaeraren zehaztapen orria

Erreferentzia eredua
ZXSTC1000S.2.5-00
Denbora errealeko bultzada dinamikoa
3000 kN
Lan-presioa
32 MPa
Zuloaren diametroa
Φ320 mm (pertsonalizatutako Φ50-500 mm eskuragarri)
Hagatxoaren diametroa
Φ280 mm
Trazua
4000 mm
Instalazio distantzia
4750 mm
Unitatearen pisua
1522 kg
Portuaua / interfazea
2-M27×2 gehi 4-G1/4
Gorputzaren forjaketa
7 pasabideko hegazkin-mailako aleazio-altzairu forjatua, ≥1250 MPa arteko trakzio-erresistentzia bikoitza
Servokontrola
Serbo elektrohidrauliko integratua, sentsore magnetoestrictiboa ±0,03 mm-ko zehaztasuna, abiadura ultra-baxua 0,08 mm/s
Zigilatzea
Zigilu progresibo hirukoitza, Alemaniako perfluoroeter konposatuzko eraztun nagusia, 5 μm-ko hauts-ezpain mailakatua
Energia aurreztea
Anplitude diferentzialaren zirkuitua, % 35 olio zirkulazio gutxiago kargarik gabe, sistemaren energia kontsumoa % 28 txikiagoa
Mantentze-zikloa
5000 ordu mantentzerik gabe
Pertsonalizazioa
Zehaztapen osoko Ø50-500 mm-ko zulo pertsonalizatuak, OEM ontziak eta etiketa pribatua
MOQ
5 unitate eredu bakoitzeko
Solaseko epea
45-60 egun gordailua eta zozketa onartu ondoren
Aipamenaren oinarria
Garabi-eredua eta tona, bultzada-eskakizuna, zulamen/ibilbidearen zehaztapena, portuaren tamaina, kantitatea, helmuga-portua

Nola mugitzen den zure eskaera Raydafonen bidez

  1. 01

    Aplikazio laburra

    Bidali garabiaren eredua eta tona, behar den bultzada, zulamen/ibilbidearen zehaztapena, portuaren tamaina, kantitatea eta helmugako portua.

  2. 02

    Ereduaren hautaketa eta aurrekontua

    Raydafon-ek berresten du erreferentzia-eredua egokitzen den edo eraikuntza pertsonalizatu bat behar den. FOB Ningbo aurrekontua epearekin ematen da.

  3. 03

    Marrazki Onarpena

    Eraikuntza pertsonalizatuetarako, Raydafon-ek alderantzizko ingeniaritza egiten du OEM-aren pieza, lagin bat ekoizten du eta zuloa, trazua, instalazio-distantzia eta ataka-dimentsioak berresten ditu eroslearekin.

  4. 04

    Forja eta tratamendu termikoa

    7-pasadako trokelen forjatzeak eta zahartze bikoitzeko tratamendu termikoak gorputza egonkortzen dute 1250 MPa-tik gorako trakzio-erresistentzian. Honing eta kromatu gogorra jarraitzen dute.

  5. 05

    Muntaketa eta Presio Saiakuntza

    Pistoia, zigiluak, serbo modulua eta buffer muntatzen dira. Zilindroa 32 MPa-ko presio-proban dago eta trazua leuntasuna eta serbo erantzuna lortzeko.

  6. 06

    Paketatzea eta Bidalketa

    Zilindroak egurrezko kaxa indartuetan biltzen dira, herdoilaren aurkako olioarekin eta muturreko babes-kapekin. Itsasoz, airez edo express bidaltzen da pakete-zerrenda, faktura eta ikuskapen-txostenarekin.

Dokumentazioa eta Kalitate Laguntza

  • ✓
    Materialaren Ziurtagiria

    Gorputzaren aleazio altzairuaren ziurtagiria, zahartze bikoitzeko tratamendu termikoko erregistroa, bidalketa bakoitzarekin emandako zigilu konposatuen fitxa.

  • ✓
    Presio-probaren txostena

    Zilindro bakoitza 32 MPa-ko presioarekin probatu da paketatu aurretik. Ihesak, trazu leuntasuna, serbo erantzuna eta ataka egokitzea erregistratzen dira.

  • ✓
    Dimentsioko Ikuskapen Erregistroa

    Alea, haga, ibilbidea, instalazio-distantzia eta portu-dimentsioak agindutako zehaztapenaren edo bezeroaren marrazkiaren arabera erregistratuta.

  • ✓
    Esportatu paketatzea

    Egurrezko kutxa indartua, herdoilaren aurkako olioarekin eta babes-bukaerarekin. Zilindro lote handiak paletizatuak eta itsas-garraioetarako uhalak egiteko.

Maiz egiten diren galderak

Zer da garabi-luffing zilindro hidraulikoa?

Garabi luffing zilindro hidraulikoa garabi mugikor batean boom angelua kontrolatzen duen osagai hidraulikoa da. Luffing-ak boom altxatzea edo jaisteari egiten dio erreferentzia, eta zilindroak mugimendu hori gidatzen du efektu bikoitzeko etapa anitzeko diseinu teleskopiko baten bidez. Garabi mugikorren muineko zilindroetako bat da, kontrapisu-zilindroarekin eta zundagailu-zilindroarekin batera.

Zein da erreferentzia eredua eta bere bultzada?

Erreferentzia-eredua ZXSTC1000S.2.5-00 da 3000 kN denbora errealeko bultzada dinamikoarekin, 32 MPa-ko lan-presioa, Φ320 mm-ko zuloa, Φ280 mm-ko haga, 4000 mm-ko ibilbidea, 4750 mm-ko instalazio distantzia eta 1522 kg-ko pisua. Raydafon-ek OEM garabi-marketarako zuladura eta trazu pertsonalizatuak onartzen ditu.

Zein material eta forja-prozesu erabiltzen da?

Zilindroaren gorputza hegazkin-mailako erresistentzia handiko aleazio-altzairuz 7 pasabidez forjatua da, eta gero bikoitza zahartzen da 1250 MPa-tik gorako trakzio-erresistentzia egonkortzeko. Forjatze-prozesu honek alearen egitura eta neke-bizitza hobetzen ditu ohiko galdaketarekin edo bar stocken mekanizazioarekin alderatuta, eta horrek garrantzi handia du 3000 kN-ko bultzada-zilindro batean etengabeko igoera-zikloetan.

Zenbateko zehatza da serbo kontrola?

Raydafon-ek serbo-modulu elektro-hidrauliko integratua erabiltzen du abiazio-mailako serbo-balbularen nukleoekin eta ±0,03 mm-ko zehaztasunarekin desplazamendu magnetoestrictiboko sentsore batekin. Honek 0,08 mm/s-ko abiadura oso baxuko funtzionamendu egonkorra onartzen du, beraz, operadoreak boom-a zehatz-mehatz kokatzea ahalbidetzen du makil-sliprik gabe.

Nola funtzionatzen du zigilatzeko sistema hirukoitzak?

Zigilatze-egitura progresibo hirukoitza hiru geruza ditu. Zigilu nagusia Alemaniatik inportatutako gomazko perfluoroeter eraztun konposatu bat da, bi norabideko presioa konpentsatzeko ezpain bikoitzeko diseinuarekin. Erdiko geruzak 5 μm baino handiagoak diren partikula solidoak atzematen dituen hauts-ezpain mailakatua erabiltzen du. Kanpoko geruzak garbigailuen babes gehigarria eskaintzen du. Kutsaduraren aurkako gaitasuna ezpain bakarreko zigiluak baino %40 handiagoa da.

Zein da energia aurrezteko mekanismoa?

Raydafon-ek anplitude diferentzialaren zirkuitu berritzaile bat erabiltzen du, olio hidraulikoaren zirkulazio bolumena % 35 murrizten duena kargarik gabeko baldintzetan. Eraginkortasun handiko iman iraunkorreko motor-ponpa talde sinkrono batekin konbinatuta, sistemaren energia-kontsumo integrala % 28 murrizten da ohiko irtenbidearekin alderatuta.

Zein da mantentze-zikloa eta pertsonalizazio-barrutia?

Zilindroa 5000 orduko mantentzerik gabeko ziklo baterako diseinatuta dago gatz-ihintza eta hauts inguruneetan. Raydafon-ek Φ50 mm-tik Φ500 mm-ra bitarteko zilindro-zuzendarien diametroak pertsonalizatzea onartzen du, OEM ontziak eta etiketa pribatua. MOQ 5 unitate da modelo bakoitzeko.

Nola eskatu aurrekontua?

Bidali zure garabiaren eredua eta tona, behar den bultzada, zulamen/ibilbidearen zehaztapena, atakaren tamaina, kantitatea eta helmuga portua. Raydafon-ek eredua berretsiko du edo pertsonalizatutako eraikuntza bat diseinatuko du, eta, ondoren, FOB Ningbo aurrekontua eskainiko du epearekin eta paketearen xehetasunekin.

Prest garabi pertsonalizatuak luffing zilindro hidraulikoak lortzeko?

Bidali zure garabiaren eredua eta tona, behar den bultzada, zulamen/ibilbidearen zehaztapena eta eskaera-kopurua. Raydafon-ek eredua berretsiko du edo pertsonalizatutako eraikuntza bat diseinatuko du, eta, ondoren, FOB Ningbo aurrekontua eskainiko du epearekin eta paketearen xehetasunekin.

Eskatu aurrekontua orain
