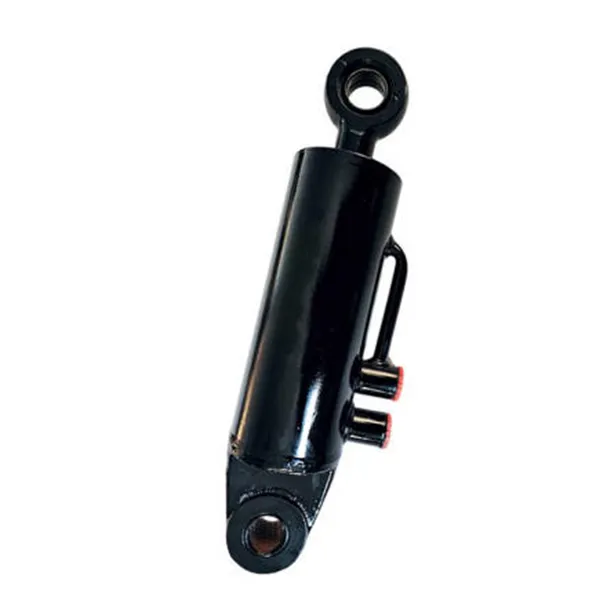

EP-NF75B Igogailu Hidraulikoaren Zilindroa

Raydafon-en EP-NF75B igogailu hidraulikoko zilindroa, garbi esanda, zeregin gogor eta astunetarako diseinatuta dago. Bere efektu bakarreko ploter-diseinuak norabide bakarreko indarraren abantaila eskaintzen du, eta errendimendu bikaina eskaintzen du. Bereziki egokia da espazio estuetan altxatzeko eta bultzatzeko lanetarako, non lana azkar egin behar den, lekua gutxituz eta eraginkortasun handia eskainiz.

Zilindro hau oso iraunkorra da. Kanoia erresistentzia handiko aleaziozko altzairuz egina dago, uniformeki xehatuta dauden hormekin, eta bultoia bereziki gogortu da tratamendu geruza anitzekin, kolpe eta kolpe txikienak ere jasaten dituela bermatuz. Hau ez da prozesu alferrikakoa; fabrikako CNC tornuak hain zehatzak dira, osagaien dimentsioetan 0,01 mm-ko desadostasuna ere onartezina da. Gainera, zigiluen proba-banku bat ere badute, non presio handiko olioa zilindrora ponpatzen duten egun osoz; isuririk txikienak ere hutsegite bat da. Ekipamendu aurreratu horiei eta ikuskapen zorrotzei esker, zilindro hidrauliko hau fidagarria da eta zazpi edo zortzi urte iraungo du, nahiz eta eguneroko erabilera bizian egon.

Onurak argi daude bezeroentzat. Tailer hautsez betetako tenperatura aldakorrekin? Leunki funtzionatzen jarraitzen du hautsi gabe. Baldintza zakarrak, haizetsuak eta eguzkiak labean? Herdoilaren aurkako estaldurak elementuak jasaten ditu eta hondatzeari aurre egiten dio. Portuak bezalako ingurune hezeetan ere, zigiluak hondatzeari eta hezetasunaren ondoriozko ihesei eusten diete.

Zehaztapen teknikoak eta errendimendu-parametroak

EP-NF75B bere industria-mailako zehaztapenek zehazten dute, arretaz orekatuta errendimendu optimorako.

Produktuaren abantailak

EP-NF75B igogailu hidraulikoko zilindroak abantaila nabarmen ugari ditu, gure bezeroen ekipoen errendimendua, iraunkortasuna eta kostu-eraginkortasuna zuzenean areagotzen dituztenak. Industria-lan astunak edo nekazaritza-lan zehatzak izan, eredu hau irtenbide fidagarri gisa nabarmentzen da, era guztietako behar operatiboei erantzuteko prest.

Iraunkortasuna eta fidagarritasuna dira zilindro hau distira egiten duenaren oinarrian. Igogailu hidrauliko handiko zilindro gisa, irauteko eraikia dago, baita ingurune gogorretan ere. Zilindro-kanoia eta pistoi-barra erresistentzia handiko aleazio-altzairuz eginda daude, beraz, okertu, herdoildu eta higadurari eusten diote, ez du axola hautsa, hezetasuna edo muturreko tenperaturetara jasaten ari diren eraikuntza-lanetan edo baserrietako soroetan bezala. Hori gutxi balitz, zigilatzeko teknologia aurreratua dago: kalitate handiko kautxu nitrileko zigiluak babesko eraztun sendotuekin fluidoa isurtzea eta zikinkeria ez sartzea eragozten du, milaka erabileraren ondoren ere ondo funtzionatzen duela ziurtatuz. Zorrotzak gara kalitate kontrolekin ere. EP-NF75B igogailu hidraulikoko zilindro bakoitzak proba gogorrak egiten ditu, presioko txirrindularitza eta karga erresistentzia egiaztapenak bezalakoak, baldintza gogorrak jasan ditzakeela frogatzeko. Bezeroentzat, honek geldialdi-denbora gutxiago, ordezkapen gutxiago eta beren ekipamenduak —altxatzeko mahaia edo baserriko tresna izan— zilindro honekin konta dezaketelako lasaitasuna esan nahi du, oztoporik gabe lanean jarraitzeko.

Zilindro hau efektu bakarreko eta ahari motako diseinua da, eta horrek eraginkorra egiten du bai egituran bai funtzionamenduan, benetan aurrekontu-errespetua den igogailu hidraulikoko zilindroa, kalitatea gutxitzen ez duena. Bere eraikuntza sinpleagoak efektu bikoitzeko modeloek baino pieza mugikor gutxiago ditu, eta horrek fabrikazioaren konplexutasuna murrizten du eta mantentze gutxiago esan nahi du. Horrek egiaztatzeko edo ordezkatzeko pieza gutxiago izatea dakar, epe luzerako mantentze-kostuak aurreztuz bai OEM bezeroentzat bai ordezko piezak erosten dituztenentzat. Sorburu-fabrika gisa, produkzioa barnean kudeatzen dugu, beraz, materialak eskuratzen ditugun eta fabrikazio-prozesuak exekutatzeko modua optimizatu dezakegu. Honek EP-NF75B prezio lehiakorrean eskaintzeko aukera ematen digu. Enpresa txiki eta ertainentzat, kalitatearen eta eskuragarritasunaren oreka hau ezin hobea da: behar den altxatze ahalmen guztia ematen du gehiegizko ingeniaritza alternatiboen kostu handirik gabe, beraz, gastatutako zentimo bakoitzak benetako balioa dakar.

EP-NF75B zehaztasunerako sintonizatuta dago, eta bere klaseko doitasun handiko igogailu hidraulikoko zilindro gisa bere postua lortu du. 75 mm-ko zuloa eta 110 mm-ko traza ondo parekatuta, norabide bakarreko indar indartsua ematen du —15.000 N-raino— ezin hobeto egokia den kontrolatutako altxatze lanetarako. Igogailu-mahaia altuera zehatz batera altxatu edo baserriko toltza okertuz, bere mugimendu leun eta egonkorrak kokapen zehatza lortzen uzten die operadoreei, akatsak murriztuz eta lan-fluxua hobetuz. Era berean, trinkoa (120 mm besterik ez da erretiratuta) eta arina (2,8 kg), eta horrek espazio estua denean laguntzen du. Potentzia handiko tamaina txiki honek tresna mugikorretara erraz sartzen dela esan nahi du, ibilgailu erabilgarrietan edo polipasto eramangarrietan, non pisuak eta tamainak nola mugi ditzakezun ondoan eragiten baitute. Bezeroentzat, horrek esan nahi du eraginkortasun handiagoz funtzionatzen duten ekipoak, energia hobeto erabiltzen dutenak eta beste piezak tentsio gutxiago jartzen dituztenak.

EP-NF75B-ren diseinu txiki baina sendoak industria guztietan altxatzeko zilindro hidrauliko polifazetikoa da. Fabriketan, bikain funtzionatzen du igogailu-mahaietan, polipasto txikietan eta atxikitzeko sistema automatizatuetan; bere ibilbide eta indar zehatzak materialak mugitzea errazten du. Ustiategietan, traktore txikietan, hazgailuetan eta pentsu nahasgailuetan piezak altxatzen ditu, eta dena erraz maneiatzen du karga arinetatik hasi eta tresna astunetaraino. Are erabilgarriagoa izan dadin, aukera pertsonalizatuak eskaintzen ditugu, hala nola, trazu luzera erregulagarriak eta muntatzeko euskarri bereziak, behar berezietara egokitzeko. Bezero batek igogailu pertsonalizatu baterako trazu luzeagoa behar duen edo itsas erabilerarako herdoilaren aurkako estaldura behar duen ala ez, EP-NF75B 30 erabilera ezberdin baino gehiago egokitzeko egokitu daiteke.

Zilindroaz haratago, gure bezeroei laguntzeko konpromisoa hartu dugu, eta bezeroari bideratutako igogailu hidraulikoko zilindroaren euskarri honek benetan erakusten du EP-NF75B-rekin. Gure talde teknikoak laguntza aditua ematen du instalazioan, zilindroa lehendik dauden sistemetan sartzen dela ziurtatzen du ondoen funtziona dezan. Arazoren bat izanez gero, 24 orduko epean erantzuten dugu, pausoz pauso irtenbideak emanez geldialdi-denbora laburra izan dadin. Mantentze-eskuliburu zehatzak eta lineako baliabideak ere eskaintzen ditugu bezeroei zilindroak zaintzen laguntzeko, zigiluak egiaztatzeko aholkuetatik hasi eta fluido hidraulikoa noiz aldatu. Eskaera handietarako, tokiko prestakuntza eskaintzen dugu, mantentze-lanek zilindroak sasoian mantentzeko. Laguntza oso honek erostetik epe luzerako erabilerara arte esperientzia ona izatea dakar, EP-NF75B produktu bat baino gehiago bihurtuz, gure bezeroen arrakastarako bazkidea da.

Lanaren printzipioa

EP-NF75B igogailu hidraulikoko zilindroak fluidoen azterketatik datorren ideia sinple batean lan egiten du. Hau efektu bakarreko igogailu hidrauliko zilindro oso eraginkorra da, presio hidraulikoa benetako bultzada lineal bihur dezakeena. Horrek materialak etengabe bultzatzea, altxatzea edo sakatzea eskatzen duten lanetarako erabilgarria da.

Zilindro honen erdian pistoi eta pistoi-hasta bat daude, zehaztasunez mekanizatuta. Horrek esan nahi du ahari motako igogailu hidraulikoko zilindro bat dela. Presiozko olio hidraulikoa (normalean mota berezia) zilindrora sartzeko modu bakarra sarrerako ataka da. Olioak ganbera betetzen du eta uniformeki sakatzen du pistoiaren gainazalean. Presio hori indar zuzen sendo bihurtzen da, pistoi-hastaka kanpora bultzatzen duena gauza astunak altxatzea, pieza mekanikoak bultzatzea edo materialak konprimitzea bezalako gauzak egiteko. Egiten duen indarra olioaren presioaren eta pistoiaren tamainaren araberakoa da. Potentzia handia ematen du bere tamainagatik.

EP-NF75B noranzko bakarrean bakarrik funtzionatzen duen igogailu hidraulikoko zilindro bat da. Olio hidraulikoaren laguntzaz kanporatzen du ("laneko trazua") eta atzera egiten du ("itzulerako trazua") kanpoko indarren laguntzaz. Luzatzean presio handiko olioa zilindrora ponpatzen da. Honek pistoiaren barra kanporatzen du, eta horrek karga mugitzen du. Olioa sarrerako atakatik ateratzen da hagatxoa atzera egiten duenean. Hagatxoak bere pisuaren arabera atzera egin dezake (altxatzeko mahaia jaisten denean bezala) edo malgukiak bezalako gailu gehigarriek atzera bota dezakete. Diseinu honek ataka bikoitzeko sistema hidrauliko konplikatuen beharra kentzen du, eta horrek mantentze-lanak errazten ditu eta EP-NF75B igogailu hidraulikoaren zilindroa sendoagoa egiten du baldintza gogorretan.

EP-NF75B-k ahari-motako igogailu hidraulikoko zilindro bat du, hau da, pistoi-haxkaren diametroa zilindroaren zuloaren diametroaren berdina dela esan nahi du. Egitura honek egonkortasuna eta indarra jartzen ditu lehenik. Haga lodi eta sendoa ez da tolestuko pisu asko daramanean ere. Garrantzitsua da lan astunetarako, hala nola, gauzak altxatzea industria-ingurunean edo nekazaritza-makineria martxan jartzea. Ahari motako diseinuak zilindroa nahikoa txikia mantentzen du espazio estuetan sartzeko, nahiz eta altxatzeko, okertzeko edo sakatzeko sendoa den. Potentzia eta tamaina egokiak ditu makina mugikorrekin zein geldirik lan egiteko.

Raydafoni buruz

Raydafon zilindro hidraulikoen eta euskarri diren direkzio osagaien fabrikatzailea da. Shandong-eko industria-hiri handi batean kokatuta, makineria fabrikatzeko industriako beteranoez inguratuta, gure fabrika oso ezaguna da industria-kate osoa: kalitate handiko altzairuaren hornitzetik zehaztasun-mekanizaziora, muntaia eta probak arte, prozesu osoa arintasunez doa, kostuak eraginkortasunez kontrolatzeko aukera emanez.

Batez ere, hainbat ekipamendu-mota nagusi hornitzen ditugu: Nekazaritzako ibilgailuek zilindro hidraulikoetan oinarritzen dira goldeak eta lurra mugitzeko palak altxatzeko; eraikuntza-lanetako hondeamakinek eta zamagailuek zilindro hidraulikoetan oinarritzen dira boom-a luzatzeko eta luzatzeko; orga jasotzaileak orkak altxatzen dituztenak eta biltegietan paletak altxatzen dituzten pilatzaileak ere gure produktuekin elikatzen dira; nahiz eta itsasontzietako gidatzeko sistemak eta errepidez kanpoko ibilgailuetako karanoak aurki daitezke gure produktuak erabiliz.

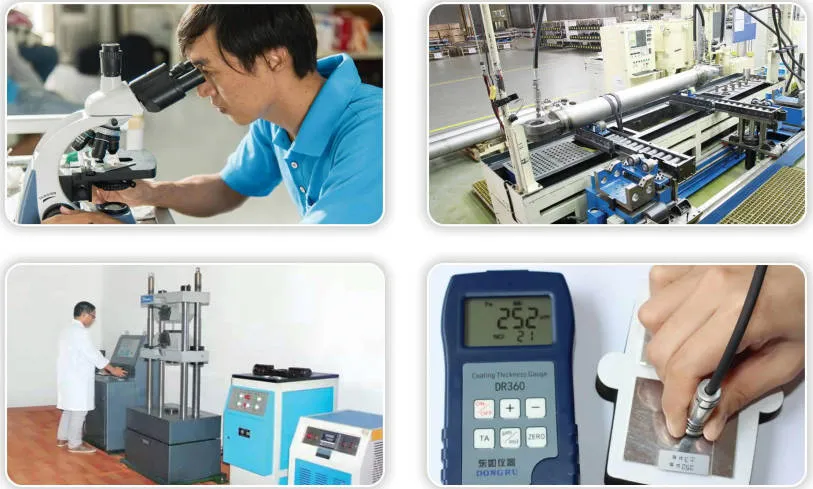

Gure tailerretan, egonkortasuna eta fidagarritasuna funtsezkoak dira. Ekoizpen-lerroa CNC tornu eta artezgailuz beteta dago, ile baten zabaleraren zati batean zehaztasuna lortuz. Zilindro bakoitzaren barruko horma akabera leun batera leundu behar da, eta pistoiaren hagak berdin-berdin kromatua egon behar du traba eta ihesak saihesteko. Kalitatearekiko dugun konpromisoan ukaezina ari gara, horman ageri diren eta gogoan gordetzen diren ISO 9001 eta ISO/TS 16949 arauak betez. Jasotzen diren lehengaiek ultrasoinu-probak egin behar dituzte eta amaitutako produktuek presio nominalaren 1,5 aldiz jasan behar dute. Olio-tanta bakar batek ere hutsegitea dakar.

Ez dugu bezeroen eskaera berezien beldur. Esaterako, nekazari bat traktorearen zilindroaren trazu nahikoa ez dela kexatzen bada, pistoiaren haga luzatu dezakegu. Portuko bezero bat gatz-espray korrosioarekin kezkatuta badago, bikoiztu egin dezakegu kromatu eta zilindroa margotu. Bezeroak ere baditugu muntatzeko trunnioaren angelua egokitu nahi duten, eta gure marrazkilariek plan bat egin dezakete egun berean. Makineria berrirako jatorrizko ekipamendua dela edo ekipamendu zaharragoen piezak ordezkatzea dela, hori kudeatu dezakegu; azken finean, makina bat matxuratuta egoteak egun bateko diru-sarrerak galtzen ditu gure bezeroentzat, eta lasaitasuna bermatu nahi dugu.

Gaur egun, gure produktuak 30 herrialde baino gehiagotara saltzen dira. Europako eta Ameriketako bezeroek gure iraunkortasuna eskertzen dute, eta Hego-ekialdeko Asiako bezeroek gure arrazoizko prezioak estimatzen dituzte. Bezero alemaniar bat ikuskatzera etorri zen behin eta arratsalde osoa eman zuen gure zigiluen proba-bankuan aztertzen. Atsegin handiz eman zion, "beren sistema lokala baino zorrotzagoa" dela adieraziz. Azken finean, gure helburua etengabeko mugimenduaren zilindroak erabiltzen dituzten makinek akats gutxiago eta emaitza produktiboagoak izaten dituztela ziurtatzea da, hori da benetako akordioa.
