Nola eragiten du funtzionamendu-presioak zilindro hidraulikoaren diseinuak?

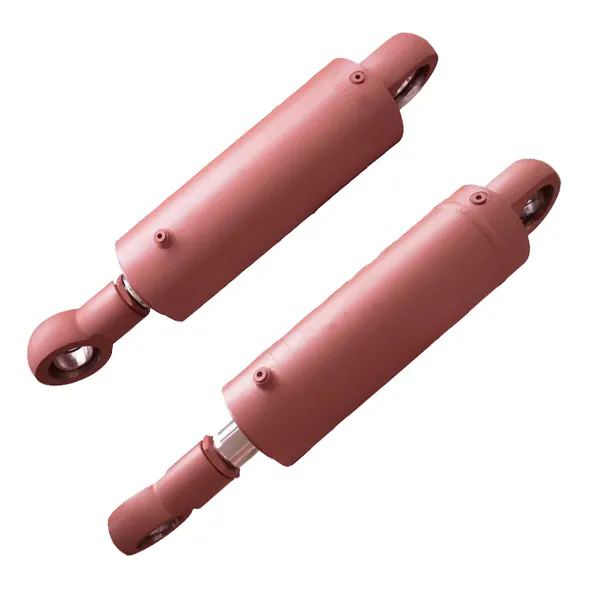

Raydafon Technology Group Co., Limitedbi hamarkada eman ditu presioaren eta zilindroaren errendimenduaren arteko erlazioa fintzen. Presio eragilea ez da zehaztapen-orri bateko zenbaki bat bakarrik; materialaren hautaketa, hormaren lodiera, zigiluaren arkitektura eta hagaxka gainazaleko tratamendua agintzen duen indarra da. Zilindro hidrauliko batek presio handiagoa jasaten duenean, osagai guztiak berriro irudikatu behar dira indar hori segurtasunez eta eraginkortasunez edukitzeko. Gure ingeniariek askotan esaten dute presioak zilindro hidrauliko baten nortasuna definitzen duela: presio baxuko sistemek kostua lehenesten dute, eta presio altuko diseinuek metalurgia espezializazioa eta mikra-mailako tolerantzia eskatzen duten bitartean.

Termino praktikoetan, galderak "Nola eragiten du funtzionamendu-presioak zilindro hidraulikoaren diseinuan?" tentsioaren banaketa, nekearen bizitza eta fluidoen dinamika aztertuz erantzuten da. Esate baterako, 250 bar-eko zilindro batek upel-erresistentzia nabarmen handiagoa duen upel bat behar du 100 bar-eko bertsioarekin alderatuta. Gure fabrikanRaydafon Elementu finituen analisia erabiltzen du estres-puntu beroak mapatzeko. Artikulu honetan funtzionamendu-presioa sendo batekin lotzen duten parametro zehatzak, material-taulak eta ingeniaritza-logika zeharkatuko ditugu.zilindro hidraulikoadiseinua. Mundu errealeko zerrendak ere partekatuko ditugu gure taldeak meatzaritzako, itsasoko eta mugikorretarako aplikazioetarako zilindroak nola pertsonalizatzen dituen.

Zergatik agintzen du funtzionamendu-presioak zilindro hidrauliko baten materialaren hautaketa?

Zilindro hidrauliko baten materiala presiozko fluidoak sortzen dituen indar izugarrien aurkako lehen defentsa lerroa da. Funtzionamendu-presioa handitzen denean, zilindro-kanoiaren (uztaiaren tentsioa) eta amaierako tapoien tentsioa linealki hazten da. 100 mm-ko barne-diametroa duen zilindro batentzat, presioa 160 bar-etik 320 bar-era igotzeak upela lehertu nahian indarra bikoiztu egiten du. Hori dela eta, gure fabrikak E355 edo 27SiMn bezalako goi-mailako altzairuak soilik hartzen ditu presio ertaineko serieetarako, eta muturreko presioetarako (400 bar-tik gorakoak) kromo-molibdeno aleazioetara pasatzen gara, hala nola 4140 edo 4340, bero-tratatuak 750 MPa gainditzen dituzten etekin-indarra lortzeko.

Presioaren eraginpeko materialaren ezaugarri nagusiak

• Trakzio erresistentzia:Gutxieneko etekin-mugimenduak funtzionamendu-presio maximoak eragindako tentsioa gainditu behar du, segurtasun-faktore bat kontuan hartuta (normalean 2,5:1etik 4:1era).
• Soldagarritasuna:Erresistentzia handiko altzairuek maiz aurreberotzea eta soldadura osteko tratamendua behar dute pitzadurak saihesteko, presioari eusteko funtsezkoa.
• Gogortasuna:300 bar-etik gorako presioetarako, barruko gainazalak indukziozko gogortzea behar du kutsatzaileen mikrosoldadurari aurre egiteko.
• Nekearen erresistentzia:Presio-zikloek kalte progresiboa eragiten dute; ale fineko egitura duten materialek (Raydafon Technology Group Co.,Limited-ek erabiltzen dituenak bezala) pitzaduraren hasierari aurre egiten diote.

Gure diseinu-taldeak beheko taula erabiltzen du erreferentzia azkar gisa hasierako aurrekontu-fasean. Funtzionamendu-presioak nola aldatzen duen materialaren kalifikazioa erakusten du 80 mm-ko zuloko zilindro hidrauliko tipiko baten kasuan.

Kanoitik haratago, pistoizko haga materialak ere eboluzionatzen du. Presio handiko zilindro hidrauliko baterako, gure fabrikak indukzioz gogortutako 1045 edo altzairu herdoilgaitza 17-4PH erabiltzen ditu hagak tentsio handietan puntuazioari aurre egiteko. 2024an, Raydafon Technology Group Co.,Limited-ek aplikazio mugikorretarako 350 bar-etan etengabe funtzionatzen duten zilindroetarako mikroaleaziozko altzairu jabeduna aurkeztu zuen. Aldaketa honek neke-bizitza % 40 handitu zuen, mekanizagarritasuna mantenduz. Laburbilduz, "zertarako materiala?" galdera. presioak zuzenean erantzuten du: presio gehiagok aleazio sendoagoak, gogorragoak eta nekearekiko erresistenteagoak behar ditu. Material egokirik gabe, zilindro bat errendimendua edo hondamendia izango litzateke.

Nola kalkulatu hormaren lodiera funtzionamendu-presioaren arabera?

Hormaren lodieraren kalkulua zilindro hidraulikoen diseinuan oinarrizko urratsa da, zuzenean funtzionamendu-presioak bultzatuta. Gure ingeniaritza sailean erabiltzen den formula klasikoa pareta lodiko zilindroetarako Lame ekuazioan oinarritzen da. Hala ere, diseinu praktikorako, bertsio sinplifikatu bat erabiltzen dugu:t = (P × D) / (2 × σ_allow)non P presioa den, D zulamenaren diametroa den eta σ_allow materialaren tentsio onargarria den (elaskortasun erresistentzia / segurtasun faktorea). Baina hau abiapuntua besterik ez da.

Raydafon Technology Group Co., Limited-en, faktore dinamiko gehigarriak aplikatzen ditugu beti, presioa oso gutxitan estatikoa baita. Eragin-presioak (presio-puntak) funtzionamendu-presio nominalaren 1,5 aldiz izan daitezke. Hori dela eta, gure zilindro hidraulikoen diseinuak barne hartzen ditu:

• Gutxieneko hormaren kalkuluak goi-presioan oinarrituta, ez nominala.Esate baterako, 250 bar-en funtzionatzen duen sistema batek 400 bar-era arteko erpinekin 400 bar-rako diseinatzera behartzen gaitu, gero bizitza ziklikorako de-tasa egitera.
• Kanpoko diametroaren gehikuntzak:Tamaina estandarrak sarritan OD urrats diskretuak dituzte. Gure fabrikak hurrengo hodi estandar handiagoa hautatzen du kalkulatutako hormak tamaina estandarraren % 90 gainditzen badu, segurtasun-marjina bermatuz.
• Amaierako kaparen lodiera:Presioak txapeletan ere eragiten du; FEA erabiltzen dugu torloju-ereduak eta txapelaren lodiera zehazteko, askotan presio handiko upela baino %20-30 lodiagoa.
•


Urratsez pauso hurbilketa gure fabrika barruan

Ikus dezakezunez, funtzionamendu-presioak karga dinamikoa, fabrikazio-tolerantzia eta tratamendu termikoen distortsioa barne hartzen dituen kalkulu-kate bat abiarazten du. Duela gutxi gure fabrikak serie bat entregatu zuenzilindro hidraulikoak500 barrako prentsarako; hormaren lodiera 35 mm baino gehiagokoa zen 160 mm-ko zulo baterako, forjatutako 4340 erabiliz. Kasu horretan, milimetro bakoitza Lame analisiaren bidez justifikatu zen eta ultrasoinuen bidez egiaztatu zen. Ondorioa: presio handiagoak horma lodiagoak behartzen ditu, baina diseinu adimentsuak pisua eta kostuen optimizazioa ere kontuan hartzen ditu. Raydafon Technology Group Co., Limited-ek etengabe orekatzen ditu faktore hauek zilindro trinkoak baina iraunkorrak ekoizteko.

Zein zigiluen teknologia behar dira Presio handiko funtzionamendurako?

Zigiluak osagai delikatuenak dira, baina presioa igotzen denean. Zilindro hidrauliko bat zigiluetan oinarritzen da isuririk gabeko fluidoa edukitzeko, baita muturreko presio eta tenperaturan ere. Presio baxuetan (100 bar-tik behera), nahikoa izan liteke babeskopiekin nitrilezko O-eraztun sinpleak. Baina funtzionamendu-presioa igo ahala, estrusioa mehatxu nagusia bihurtzen da. Zigilu-materialak nahikoa gogorra izan behar du hutsuneen estrusioari aurre egiteko, baina nahikoa malgua izan behar du kontaktua mantentzeko. Raydafon Technology Group Co., Limited-eko gure ingeniariek poliuretanoa (PU) eta PTFEan oinarritutako konposatuak erabiltzen dituzte 250 bar-tik gorako presioetarako.

Presio bidezko zigiluak aukeratzeko irizpideak

• Estrusio-hutsunearen kontrola:Presio handiagoak metalezko piezen arteko hutsune mikroskopikoak irekitzen ditu. 400 bar-eko zilindro hidrauliko baterako, PEEK edo brontzez egindako estrusioaren aurkako eraztunak (backup eraztunak) zehazten ditugu.
• Marruskadura eta higadura:Presio altuak zigiluaren energizazioa areagotzen du; PTFE brontzea bezalako marruskadura baxuko estaldura bereziak pistoi zigiluen gainean aplikatzen dira itsasten ez dadin.
• Tenperatura igoera:Presioak beroa eragiten du; gure fabrikak 120 °C-tan etengabe funtzionatzeko balio duten zigiluak hautatzen ditu, HNBR edo FKM erabiliz olioaren tenperatura altua bada.
• U-kopa vs pistoi zigilua:300 bar-etik gorako presioetarako, sarritan presio-energizatutako U-cup eta higadura-eraztun baten konbinazioa erabiltzen dugu pistoia gidatzeko.

Beheko taulan, gure diseinu-taldeak erabiltzen dituen zigilu-antolamendu tipikoak laburbiltzen ditugu, funtzionamendu-presio-tarteekin zuzenean erlazionatuta:

Gainera, gainazaleko akabera funtsezkoa bihurtzen da presio altuan. Gure fabrikak 0,2 µm Ra-ko haga akabera eskatzen du zigiluak 400 bar-etan irauteko. Gainera, kromatua edo nitrurazioa aplikatzen dugu marruskadura murrizteko. Raydafon Technology Group Co., Limited-en azken proiektu baterako, itsasoko tenkagailuetan erabiltzen den 500 bar-ko zilindro hidrauliko baterako tandem zigilu-antolamendua garatu dugu; lau babes-eraztun eta presio arintzeko zirrikitu bat zituen. Ikuspegi dedikatu hori gabe, zigilua segundotan aterako litzateke. Beraz, funtzionamendu-presioak zuzenean agintzen du materiala ez ezik, zigilatzeko sistemaren arkitektura osoa, ihesik gabeko errendimendua bermatuz milioika ziklotan zehar.

Laburpena: presioa zilindro hidraulikoen diseinuan aldagai nagusi gisa

Presio eragilea zilindro hidraulikoen diseinuan eragin handiena duen faktorea da. Erresistentzia handiko aleazio altzairuen aukeratzetik hormaren lodiera zehatza kalkulatzera Lame teoria erabiliz, eta osagai anitzeko PTFE zigiluen hautatzetik amaierako tapoien nekearen analisira, erabaki bakoitza "zenbat bar?" galderatik dator. Raydafon Technology Group Co., Limited-en, 50 bar eta 700 bar bitarteko presioetarako zilindroak diseinatu ditugu, eta proiektu bakoitzak berresten du presio-efektuak alde batera uzteak huts egiten duela. Material sendoen, hormaren neurri adimendunaren eta zigilatze aurreratuaren bidez presioa errespetatuz, seguruak eta eraginkorrak diren zilindro hidraulikoak eskaintzen ditugu. Gure fabrikak presio-datuak CAD eredu guztietan eta kalitate-kontrol guztietan integratzen ditu, azken produktuak mundu errealeko baldintzak jasaten dituela ziurtatuz. Raydafon Technology Group Co., Limited-en, ingeniariak ditugun zilindro hidrauliko bakoitzak menperatutako presioaren istorioa kontatzen du. Meatzaritzako zilindro astun bat edo automatizazio industrialerako unitate trinko bat behar duzun ala ez, gure taldea prest dago 20 urteko ikuspegiarekin laguntzeko.Jarri harremanetan gure fabrika gaur.
