Orga Jasotzaileen Zilindroa
  • Orga Jasotzaileen ZilindroaOrga Jasotzaileen Zilindroa
  • Orga Jasotzaileen ZilindroaOrga Jasotzaileen Zilindroa

Orga Jasotzaileen Zilindroa

Raydafon orga-jasogailuaren zilindroa mastan instalatutako igogailu bertikaleko osagaia da; Erresistentzia handiko altzairuz egina, pareko pistoi batekin eta zigilatzeko eraztun egitura optimizatuarekin. Modelo estandarrak Φ56-60 mm-ko zuloa, Φ45 mm-ko hagaxka, 1500-1505 mm-ko ibilbidea eta 17,5-18,1 MPa-ko lan-presioa estaltzen ditu. Modelo aurreratuek kolpe gogorrak saihesten dituzten gailu bat dute, zama eta masta egitura babesten dituena. Orga jasotzaile elektrikoekin eta dieselekin bateragarria. Bost modelo estandar N30M300-tik A2A35M300-ra, OEM-rako eskuragarri dauden alea eta trazu pertsonalizatuak. MOQ 50 unitate, 25-35 eguneko epea. Bidali eskorga-eredua, trazuaren eskakizuna eta kantitatea aurrekontu baterako.
Raydafon · Txinako OEM fabrikatzailea

Orga jasotzaile pertsonalizatua eskorga elektriko eta dieselentzako zilindroa - 1500 mm-ko traza, OEM hornidura zuzena

Orga-jasogailuaren zilindroa masta gainean instalatutako zilindro hidrauliko bertikala da, sardexka-orga altxatu eta jaisten duena. Raydafon-ek erresistentzia handiko altzairuz fabrikatzen du, pareko pistoi batekin eta olio-ihesak eta higadura murrizten dituen zigilatzeko eraztun optimizatuarekin. Modelo aurreratuek kolpe gogorrak saihesten dituzten gailu bat dute, karga hauskorra babesten duena eta mastaren higadura murrizten duena.

Bateragarria Elektrikoa eta diesela
Lan-presioa 17,5-18,1 MPa
Bore ΦD Φ56 eta Φ60 mm-ra
Hagaxka Φd Φ45 mm
Trazua S 1500-1505 mm
Unitatearen pisua 32,6-50 kg
Bertikala vs horizontala

Igogailu zilindroa vs okertze zilindroa - Igogailu zilindroak benetan egiten duena

Ardatz bertikala

Igogailu Zilindroa(produktu hau)

  • MugimenduaBertikala gora eta behera
  • FuntzioaSardexka-orga altxatu eta jaisten du
  • Trazu tartea1500-1505 mm estandarra
  • MuntaketaMastako errailen barruan instalatuta
  • Buffer gailuaModelo aurreratuetan eskuragarri
Ardatz horizontala

Inklinazio zilindroa

  • MugimenduaAurrera eta atzera okertu
  • FuntzioaMasta eta sardexka angelua aldatzen ditu
  • Trazu tartea32-193 mm
  • MuntaketaMasta-oinarrizko pibotean itsatsita
  • Buffer gailuaNormalean ez da beharrezkoa
Ikusi Orga Jasotzaile Tilt Zilindroa →

Bi zilindroek elkarrekin lan egiten dute altxatze- eta kokapen-ziklo batean: operadoreak masta okertu egiten du zama berdintzeko, eta gero bagoia altxatzen du igogailu-zilindroarekin. Fabrika bereko bi zilindroak parekatzeak erantzun hidraulikoa koherentea mantentzen du eta ordezko piezen inbentarioa errazten du. Sorta osoa zerrendan dagoOrga jasotzailea zilindro hidraulikoakategoria.

Bost eredu estandarrak — Zehaztapen osoa taula

Bost modeloek erresistentzia handiko altzairuzko gorputz bera eta zigilatzeko eraztunaren arkitektura parekatua partekatzen dute. Aukeratu zure eskorga-masta eta instalazio-distantziarekin bat datorren modeloa, edo bidali zure OEM marrazkia pertsonalizatutako eraikuntza baterako.

Marrazki zenbakia Bore ΦD Hagaxka Φd Trazua S Instalatu. L Presioa Portua Pisua
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22×1,5 36 kg
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa M22×1,5 41 kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22×1,5 50 kg

Ezin duzu bat etorri zure instalazio-distantzia? Bidali OEM marrazki-zenbakia edo lagin fisiko bat. Raydafonek alderantzizko ingeniaritza egiten du, lagin bat ekoizten du eta lotea marrazki berean aipatzen du. Beste makineria mugikor batzuetan erabiltzen den zilindro hidraulikoen gama zabalagoa ezagutzeko, ikusZilindro Hidraulikoakategoria.

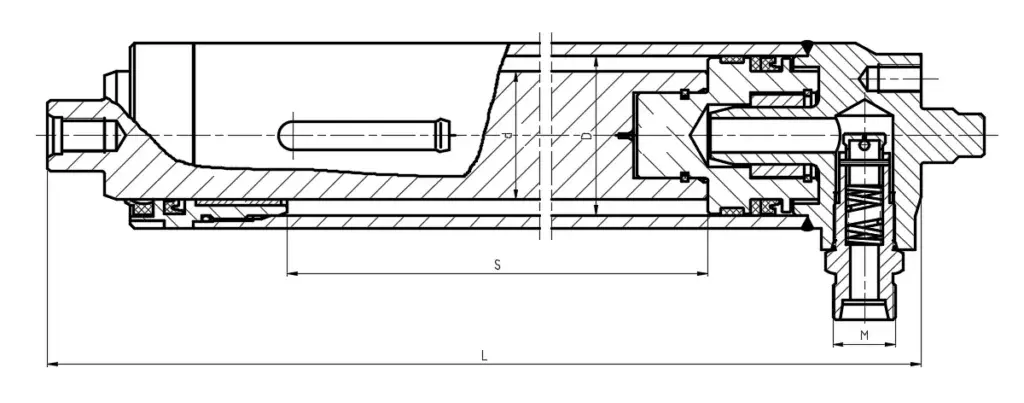

Dimentsio-marrazkiak

Forklift lift cylinder dimension drawing
Instalazioaren ikuspegi orokorra — muntatzeko eredua, zulo/hastaken interfazea eta atakaren posizioa
Forklift lift cylinder product detail
Produktuaren xehetasuna - zigilatzeko eraztunaren egitura eta pistoiaren muntaia
Forklift lift cylinder application photo
Aplikazioa — laneko eskorga-masta batean muntatua
Ingeniaritza diseinua

Zilindroaren bizitza luzatzen duten lau diseinu-puntu

01

Erresistentzia handiko altzairuzko gorputza

Higadura erresistentzia eta prozesatzeko erresistentzia oinarrizko baldintzak dira. Eguneroko zikloak ibiltzen diren erabilera astuneko kamioietan, zilindroaren gainazalak higadura gutxi erakusten du zerbitzu luzearen ondoren.

02

Pistoia eta zigilatzeko eraztuna bat datoz

Pistoiaren geometria eta zigilatzeko eraztunaren profila multzo gisa bat egiten dute. Zigilatzeko eraztunaren egitura optimizatu ondoren, olio-ihesaren akatsak nabarmen jaisten dira - bezero batek mantentze-maiztasuna gutxi gorabehera erdira murriztu zuen.

03

Igogailuaren kontrola erantzunkorra

Zilindroak berehala erantzuten dio palankaren sarrerari. Operadoreak azkar mugi daitezke premiazko altxatzean edo moteldu egin daitezke zama hauskorretan kokapen zehatza lortzeko, ez atzerapenik, ez jauzirik.

04

Buffer gailua modelo aurreratuetan

Ibilbidearen amaierako bufferak pistoia moteltzen du sardexka mastaren goialdera iristen den heinean. Ez da inpaktu gogorrik, ez bibraziorik: honek ondasun hauskorrak babesten ditu eta mastaren egitura higadura murrizten du.

Raydafon Orga Jasotzaileen Zilindroen Abantailak

  • A
    Orga jasotzaile elektrikoekin eta dieselekin bateragarria

    Bost modelo estandarrek eskorga jasotzaileen masta gehienak estaltzen dituzte. Instalazio-distantziak 1658 mm-tik 1808 mm-ra bitarteko biltegi eta logistika kamioi arruntekin bat datoz.

  • B
    Presio egonkorra ziklo jarraituetan

    17,5-18,1 MPa maila. Batekatutako pistoi eta zigiluen multzoak presioa egonkor mantentzen du gora-behera sarritan zehar, noraezarik gabe.

  • C
    Olio-isuri txikia, higadura txikia

    Zigiluaren egitura optimizatuak hautsezko biltegietan eta ingurune hezeetan isurketak murrizten ditu. Mantentze-maiztasun txikiagoak zuzenean murrizten ditu funtzionamendu-kostuak.

  • D
    Buffer gailuaren babesa

    Modelo aurreratuek pistoia moteldu egiten dute ibilaldiaren amaieran, zama hauskorretan eragin gogorrak saihestuz eta mastaren eta zilindroaren beraren higadura murriztuz.

  • E
    OEM laguntza

    Bidali eskorga-marka eta modelo edo marrazki-zenbakia. Raydafon-ek alderantzizko ingeniaritza egiten du, laginak eta lote pertsonalizatuak jartzen ditu marrazki berean.

  • F
    Fabrikaren hornikuntza zuzena

    Raydafon-ek Ningbo-n duen lantegian ekoiztua. Bezeroek fabrikatzailearekin zuzenean egiten dute harremana, salmenta osteko erantzun azkarrarekin eta loteen kalitate egonkorrarekin.

Non erabiltzen diren Orga Jasotzaileen Zilindroak

Biltegiko karga eta deskarga

Edukiontzien karga, paleta bilketa eta apalategien transferentzia. Igogailuaren kontrol erreaktiboak paleten karga estandarrak maneiatzea bizkortzen du.

Fabrika altxatzeko eragiketak

Zama industrial astunak edo irregularrak, non operadoreak altuera finko kontrola behar duen mastaren goiko aldean pilatzeko.

Portuauko eta logistikako fakturazioa

Ziklo astuneko etengabeko inguruneak. Buffer gailuak eta higadura baxuko zigiluak zilindroa milaka ziklotan zehar egiten dute txanda bakoitzeko.

Aftermarket eta ordezko piezak

Kamioi modelo ezagunetarako OEM-ren baliokidea den igogailu-zilindro fidagarria behar duten orga-saltzaileak eta merkatuko hornitzaileak. Stock eta ekoizpen pertsonalizatua biak eskuragarri.

Eskaeraren zehaztapen orria

Bateragarritasuna
Orga jasotzaile elektrikoak eta dieselak
Lan-presioa
17,5-18,1 MPa
Zuloaren diametroa
Φ56 eta Φ60 mm-ra
Hagatxoaren diametroa
Φ45 mm
Trazua
1500 eta 1505 mm bitartekoak
Instalazio distantzia
1658-1808 mm bitartekoa
Unitatearen pisua
32,6 eta 50 kg artean
Portuaua / interfazea
G1/2, M22×1,5
Buffer gailua
Modelo aurreratuetan eskuragarri dago kolperik gabeko ibilaldi osoko geldialdietarako
Zigilatzea
Zigilatzeko eraztunaren egitura optimizatua olio-ihesak eta higadura murrizteko
Pertsonalizazioa
Neurri pertsonalizatua, trazua, ataka mota, OEM ontziak eta etiketa pribatua
MOQ
50 unitate eredu bakoitzeko
Solaseko epea
25-35 egun gordailua eta marrazketa onartu ondoren
Aipamenaren oinarria
Orga jasotzaile-eredua eta tona, behar den trazua, portuaren tamaina, kantitatea, helmugako portua

Nola mugitzen den zure eskaera Raydafonen bidez

01

Aplikazio laburra

Bidali eskorga-marka eta modeloa, tona, behar den trazua, portuaren tamaina, kantitatea eta helmuga-portua.

02

Ereduen hautaketa

Raydafon-ek eredu estandar bat (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) egokitzen den edo eraikuntza pertsonalizatu bat behar den baieztatzen du.

03

Laginak eta marrazkiak onartzea

Eraikuntza pertsonalizatuetarako, Raydafon-ek alderantzizko ingeniaritza egiten du OEM-aren pieza, lagin bat ekoizten du eta zuloa, trazua, instalazio-distantzia eta ataka-dimentsioak berresten ditu eroslearekin.

04

Karrozeria eta Rod Mekanizazioa

Erresistentzia handiko altzairuzko zilindroaren gorputza tolerantziara leundu da. Pistoi-barra lurrez eta kromatu gogorra da, higadura erresistentzia izateko.

05

Muntaketa eta Buffer Tuning

Pistoia, zigiluak, gida zuhaixka eta buffer gailua muntatzen dira. Buffer-ibilbidea sintonizatuta dago, geldialdia kolperik gabeko presio nominalean.

06

Paketatzea eta Bidalketa

Zilindroak egurrezko kutxetan biltzen dira, herdoilaren aurkako olioarekin eta babes-muturrarekin. Itsasoz, airez edo express bidaltzen da pakete-zerrenda, faktura eta ikuskapen-txostenarekin.

Dokumentazioa eta Kalitate Laguntza

  • ✓
    Materialaren Ziurtagiria

    Zilindroaren gorputzaren eta hagatxoaren materialaren ziurtagiria, bidalketa bakoitzarekin ematen den zigilu konposatuen fitxa.

  • ✓
    Presio-probaren txostena

    Zilindro bakoitza presio nominalarekin probatu da ontziratu aurretik. Ihesak, trazuaren leuntasuna eta ataka egokitzea erregistratzen dira.

  • ✓
    Dimentsioko Ikuskapen Erregistroa

    Alea, haga, ibilbidea, instalazio-distantzia eta portu-dimentsioak agindutako zehaztapenaren edo bezeroaren marrazkiaren arabera erregistratuta.

  • ✓
    Esportatu paketatzea

    Egurrezko kutxa herdoilaren aurkako olioarekin eta babes-muturrarekin. Zilindro lote handiak paletizatuak eta itsas-garraioetarako uhalak egiteko.

Maiz egiten diren galderak

Zer da eskorga jasogailuaren zilindroa?

Orga-jasogailuaren zilindroa masta gainean instalatutako zilindro hidrauliko bertikala da, sardexka-orga altxatu eta jaisten duena. Presio hidraulikoa higidura linealean bihurtzen du ardatz bertikalean, eta eskorga batean dauden hiru zilindro hidraulikoetako bat da inklinazio-zilindroaren eta zuzendaritza-zilindroaren ondoan.

Zein da igogailu-zilindroaren eta okertze-zilindroaren arteko aldea?

Igogailu-zilindroa bertikalki mugitzen da eta sardexka-orgaren altuera kontrolatzen du. Inklinazio-zilindroa horizontalki mugitzen da eta mastaren aurrera eta atzera angelua kontrolatzen du. Biek batera funtzionatzen dute zama altxatzen edo kokatzean. Raydafonek biak ekoizten ditu, eta okertze-zilindroa bereizita agertzen da gunean.

Zein lan-presioa maneiatzen du zilindro honek?

Modeloaren arabera, lan-presioa 17,5 MPa edo 18,1 MPa da. Dimentsioak eta hagak presio-tarte honekin bat egiten dute, beraz, zilindroak presioa egonkor mantentzen du etengabeko altxatze-zikloetan.

Zein material eta zigiluak erabiltzen dira?

Zilindroaren gorputza eta pistoiaren barra erresistentzia handiko altzairuz eginda daude. Zigiluen multzoak higadura erresistentea duen konposatu bat erabiltzen du, zigilatzeko eraztun egitura optimizatua duena. Egitura horrek olio-ihesak eta higadura murrizten ditu, eta horrek bizitza luzatzen du hautsezko biltegietan edo ingurune hezeetan.

Zer da buffer gailua eta zergatik du axola?

Raydafon modelo aurreratuetan, zilindroak buffer gailu bat du trazuaren amaieran. Sardexka mastaren goialdera iristen denean, bufferak pistoia moteldu egiten du, "kolgar" edo bibrazio gogorrik ez izateko. Honek zama hauskorra babesten du eta mastaren eta zilindroaren beraren eraginaren higadura murrizten du.

Zein orga jasotzailerekin da bateragarria?

Bost modelo estandarrek eskorga elektriko eta diesel ohiko aplikazioak estaltzen dituzte. Instalazioaren distantzia 1658 mm-tik 1808 mm bitartekoa da, beraz, masta estandar gehienek bat datorren modeloa dute. OEM masta edo kamioi zaharragoetarako, Raydafon-ek zulo, trazu eta instalazio distantzia pertsonalizatuak onartzen ditu.

Zein da MOQ eta denbora-tartea?

MOQ 50 unitate da modelo bakoitzeko. Gordailuaren eta marrazketa onarpenaren ondoren 25-35 eguneko epea da, ereduaren konplexutasunaren eta eskaera kopuruaren arabera.

Nola eskatu aurrekontua?

Bidali zure eskorga-eredua eta tona, behar den trazua, portuaren tamaina, kantitatea eta helmuga-portua. Raydafon-ek eredua berretsiko du edo pertsonalizatutako eraikuntza bat diseinatuko du, eta, ondoren, FOB Ningbo aurrekontua eskainiko du epearekin eta paketearen xehetasunekin.

Orga jasotzaile pertsonalizatuen zilindroak eskuratzeko prest?

Bidali zure eskorga-eredua eta tona, behar den trazua, atakaren tamaina eta eskaera-kopurua. Raydafon-ek eredu estandarra berretsiko du edo pertsonalizatutako eraikuntza bat diseinatuko du, eta, ondoren, FOB Ningbo aurrekontua eskainiko du epearekin eta paketearen xehetasunekin.
