Orga Jasotzailea Inklinazio Zilindroa
  • Orga Jasotzailea Inklinazio ZilindroaOrga Jasotzailea Inklinazio Zilindroa
  • Orga Jasotzailea Inklinazio ZilindroaOrga Jasotzailea Inklinazio Zilindroa
  • Orga Jasotzailea Inklinazio ZilindroaOrga Jasotzailea Inklinazio Zilindroa

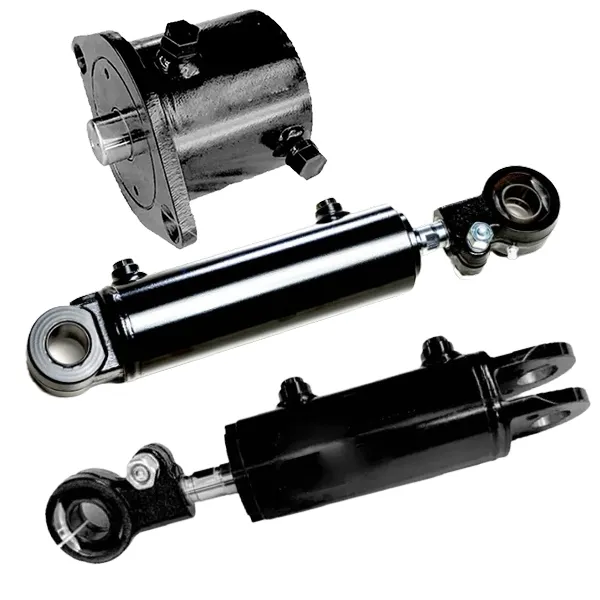

Orga Jasotzailea Inklinazio Zilindroa

Raydafon orga jasotzaile okertu zilindroa neurrira diseinatutako zilindro hidrauliko bat da, 1,5-18 tonako orga jasotzaileetan sardexkaren masta okertzeko kontrolerako. Erresistentzia handiko altzairuz egina, pistoi, zilindro-gorputz, haga eta zigiluen multzoarekin. Lan-presioa 7-14 MPa, kargapean presio gorabeherarik gabe. Zuloaren diametro estandarrak 60-100 mm, hagaxkaren diametroak 25-40 mm, ibilbidea 32-193 mm. Torlojuen finkapenak eta euste-eraztunaren konexioak olio-zigiluak minutu gutxitan aldatzea ahalbidetzen du, masta kendu gabe. Biltegi, fabrika eta portu eragiketetarako egokia. Norberaren zuloa, trazua eta instalazio-distantzia eskuragarri daude OEM orga jasotzaileen markentzat. MOQ 50 unitate, 25-35 eguneko epea. Bidali eskorga-eredua, zulamen/ibilbide eskakizuna eta kantitatea aurrekontu baterako.
Raydafon OEM · Orga jasotzaileak ordezko piezak

Orga jasotzaile pertsonalizatua okertu zilindroa 1,5-18 tonako eskorga jasotzaileetarako - OEM fabrikatzailea hornidura zuzena

Orga jasogailuaren okertze-zilindroa masta eta sardexkaren aurrera eta atzera okertzea kontrolatzen duen osagai hidraulikoa da. Raydafon-ek 1,5-18 tonako eskorga jasotzaileentzako okertze zilindroak fabrikatzen ditu, erresistentzia handiko altzairua eta pareko pistoi / haga / zigilu multzoa erabiliz. Lan-presioa egonkorra da kargapean 7-14 MPa-tan. Torlojuen finkapenak eta euste-eraztun-konexioak olio-zigiluak minutu gutxitan aldatzea ahalbidetzen du, masta kendu gabe. Biltegiak kargatzeko, fabrika altxatzeko eta portuko fakturaziorako egokia.

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 tona
7-14 MPa Lan-presioa
Φ60-100 mm Zuloaren diametroa
Φ25-40 mm Hagatxoaren diametroa
32-193 mm Trazua
3,4-22 kg Unitatearen pisua
Produktuen Anatomia

Inklinazio zilindroaren barnean - 25 bat atal

Zilindroa ez da salgaien hardwaretik muntatzen. Pistoia, zilindroaren gorputza, pistoi-hastaka eta zigilu-multzoa multzo gisa bat egiten dute, eskarmentu handiko moldatzaile batek pareko bikotea eskuz akabatu duenaren antzera. Horregatik, zilindroa presio altuan egonkor dabil urtetan guruinaren presioa galdu gabe.

Orga jasotzaileen tonaje ezberdinek barne-diametro eta trazu desberdinak erabiltzen dituzte, beraz, okertze-zilindroaren modeloak kamioiarekin bat etorri behar du. Raydafon-ek QA20V500-tik A45M300-tik zazpi modelo estandar gordetzen ditu eta ekoizten ditu, eta eredu pertsonalizatu bat ekoitzi dezake bezeroaren marrazki baten arabera. Igogailu bertikalaren funtzioa behar duten kamioientzat, Raydafonek ere ekoizten duOrga Jasotzaileen Zilindroa.

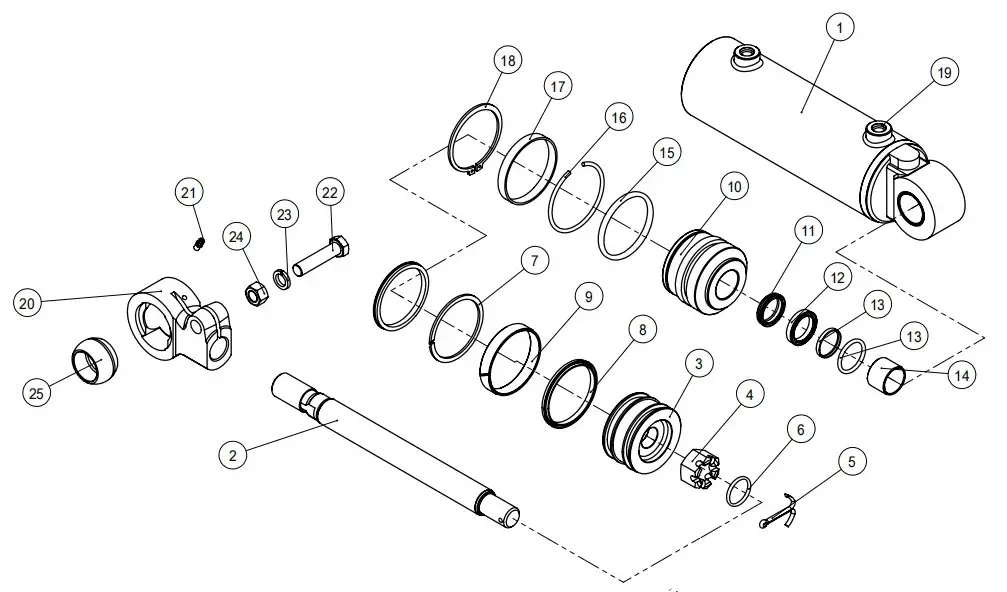

Forklift tilt cylinder parts anatomy
Zenbakitutako piezen diagrama — 25 osagai parekatuta

25 zatiko osagaien zerrenda

Piezak behean zenbakituta daude lehertutako ikuspegiarekin bat etortzeko. 1-25 zenbakiak goiko diagramari dagozkio.

01Zilindroaren karkasa multzoa
02Pistoi-barra
03Pistoia
04Intxaur Hex
05Pintxoak
06O-ringa
07Bizkarreko Eraztuna
08Zuloko zigilua
09Higadura-eraztuna
10Gida Bush
11Hauts-garbigailua
12U-eringa
13Hagaxka zigilua
14Du Bush
15O-ringa
16Alanbre Biribila
17Giltza-eraztuna
18Ardatzetarako zirkunpak
19Entxufea
20Clevis
21Koipeztatzeko titia
22Bolt
23Udaberri-garbigailuak
24Intxaurra
25Errodamendu esferikoa

Eredu Estandarra Matrizea - ​​Zazpi Ale/Ibilbide Konbinazioak

Aukeratu zure orga jasogailuaren tonarekin eta muntatze-ereduarekin bat datorren eredua, edo bidali zure OEM marrazkia eraikuntza pertsonalizatu baterako. Behean zerrendatutako modelo guztiek pistoi / haga / zigiluen arkitektura berdina dute.

Marrazki zenbakia Bore ΦD Hagaxka Φd Trazua S Instalatu. L Presioa Portua Pisua
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1,5 3,4 kg
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1,5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 kg
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1,5 22 kg

Ezin duzu zure eredua aurkitu? Bidali OEM marrazki-zenbakia edo lagin fisiko bat. Raydafonek alderantzizko ingeniaritza egiten du, lagin bat ekoizten du eta lotea marrazki berean aipatzen du. Orga jasotzaileen zilindro hidraulikoen gama zabalagorako, ikusiOrga jasotzailea zilindro hidraulikoakategoria.

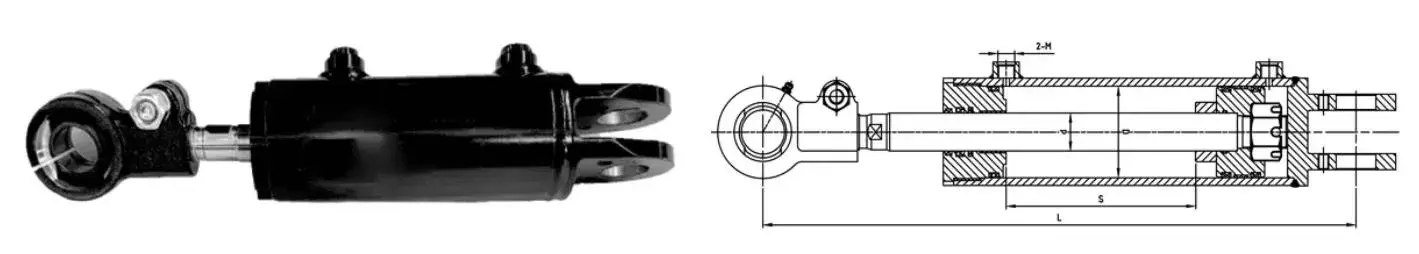

Forklift tilt cylinder dimension drawing 1
QA20V500-405000-000 eredua · Φ60 × Φ30 × 32 trazua

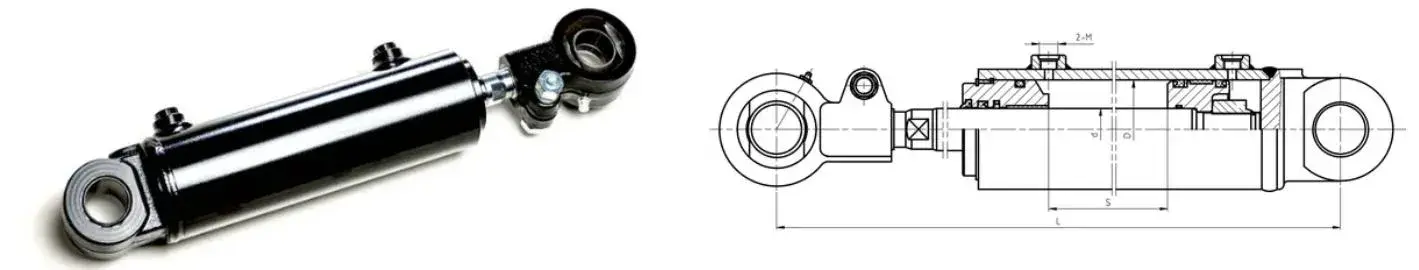

Forklift tilt cylinder dimension drawing 2
S16N450 / RTE35M300 / A15N450 ereduak
Forklift tilt cylinder dimension drawing 3
A30M300 / A35M300 / A45M300 ereduak
Forklift tilt cylinder dimension drawing overview
Instalazioaren ikuspegi orokorra — muntatzeko eredua eta interfazearen neurriak
Lan-printzipioa

Inklinazio zilindroak nola mugitzen duen masta

Inklinazio-zilindroak pistoia bultzatzen du mugimendu alternatibo batean eta horrek masta aurrera eta atzera okertzera bultzatzen du. Olio hidraulikoa zilindroaren oinarrian dauden bi portuetako batetik sartzen da; pistoi-hasta luzatu eta masta aurrera bultzatzen du, edo masta atzeratu eta atzera egiten du. Beste osagai hidraulikoen aldean, zilindro honek bi noranzkoetan leunki ibiltzen da, zulamenaren eta hagaen gainazalak zigilu-multzoarekin bat datozelako.

Zama astun edo irregularrean, operadoreak okertze funtzioa erabiltzen du zama altxatu aurretik berdintzeko. Angelu-kontrol zehatzak zama aldatzea eragozten du eta kamioia egonkor mantentzen du. Raydafon-ek inklinazio-zilindroa 7-14 MPa-ko lan-presioaren azpian probatzen du, erantzuna karga osoan leun geratzen dela baieztatzeko.

Raydafon Orga Jasotzaile Tilt Zilindroen abantailak

01

Presio altuan egonkorra

Pistoi, haga eta zigiluen multzoak presioa egonkor mantentzen du 7-14 MPa-n. Karga astunetan edo lanaldi luzeetan aldaketarik ez.

02

Higadura erresistentea den zigilu konposatua

Zigiluak higadura erresistentea duten konposatuz eginak dira, olio-ihes txikia eta higadura txikia dutenak. Hautsez betetako biltegietan edo ingurune hezeetan fidagarria.

03

Mantentze-lan azkarraren diseinua

Torlojuen finkapenak eta euste-eraztun-konexioak olio-zigiluak ordezkatzea ahalbidetzen du minutu batzuetan. Ez da kamioitik masta osoa kendu beharrik.

04

Zazpi eredu estandarrak

Φ60 eta Φ100 arteko zuloa, Φ25 eta Φ40 arteko hagatxoa, 32 eta 193 mm arteko ibilbidea. 1,5-18 tonako orga jasotzaileen aplikazio gehienak estaltzen ditu erreminta-ordena pertsonalizaturik gabe.

05

OEM laguntza

Bidali eskorga-marka eta modelo bat, edo marrazki-zenbaki bat. Raydafon-ek alderantzizko ingeniaritza egiten du, laginak eta lote pertsonalizatuak jartzen ditu marrazki berean.

06

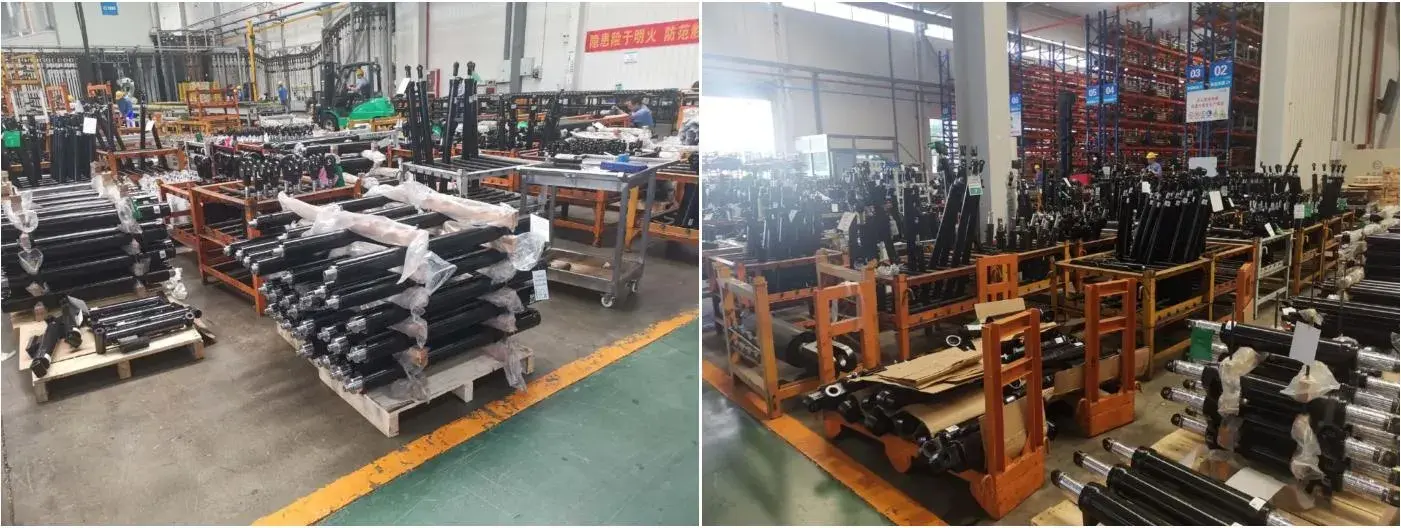

Fabrikaren hornikuntza zuzena

Raydafonen bertan ekoiztua. Bezeroek fabrikatzailearekin dute harremana, ez dendariarekin. Saldu osteko erantzun azkarra eta loteen kalitate egonkorra.

Orga jasotzaile okertu zilindroak non erabiltzen diren

  • A
    Biltegiko karga eta deskarga

    Edukiontzien karga, paleta bilketa eta apalategien transferentzia, non operadoreak zama berdindu behar duen altxatu aurretik. Angelu-kontrol zehatzak zama aldatzea eragozten du.

  • B
    Fabrika altxatzeko eragiketak

    Zama industrial astunak edo irregularrak, non eskorgak masta aurrera edo atzera okertu behar duen igogailuaren zikloan zama orekatzeko.

  • C
    Portuauko eta logistikako fakturazioa

    Ziklo astuneko etengabeko inguruneak, non okertze-zilindroak milaka ziklo egiten dituen txanda bakoitzeko. Bat datozen zigiluak eta higadura txikiak ihesik gabe funtzionatzen dute.

  • D
    Aftermarket eta ordezko piezen banaketa

    1,5-18 tonako kamioietarako OEM baliokide den okertze zilindro fidagarri bat behar duten orga jasotzaile-saltzaileak eta hornitzaileak. Biltegiko stocka eta ekoizpen pertsonalizatua biak eskuragarri.

Eskaeraren zehaztapen orria

Tonearen estaldura
1,5 eta 18 tona bitarteko orga jasotzaileak
Lan-presioa
7-14 MPa (gailurra probatu da 18,1 MPa arte hautatutako modeloetan)
Zuloaren diametroa
Φ60 eta Φ100 mm-ra
Hagatxoaren diametroa
Φ25 eta Φ40 mm-ra
Trazua
32 eta 193 mm bitartekoak
Instalazio distantzia
109 eta 565 mm bitartekoak
Unitatearen pisua
3,4 eta 22 kg artean
Portuaua / interfazea
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Batzarra
Torlojuen finkapena + eusteko eraztunaren konexioa zigiluak azkar ordezkatzeko
Zigilu multzoa
Hauts-garbigailua, U-eraztuna, hagaxka-zigilua, zulo-zigilua, atzeko eraztuna, O-eraztuna, higadura-eraztuna, zuhaixka du
Pertsonalizazioa
Pertsonalizatutako zuladura, haga, trazua, instalazio distantzia, ataka mota; OEM ontziak eta etiketa pribatua
MOQ
50 unitate eredu bakoitzeko
Solaseko epea
25-35 egun gordailua eta marrazketa onartu ondoren
Aipamenaren oinarria
Orga jasotzaile-eredua eta tona, zulamenaren/ibilbidearen eskakizuna, portuaren tamaina, kantitatea, helmugako portua

Nola mugitzen den zure eskaera Raydafonen bidez

  1. 01

    Aplikazio laburra

    Bidali eskorga jasotzaileen marka eta modeloa, tona, behar den zuladura/haga/ibilbidea, portuaren tamaina, kantitatea eta helmugako portua.

  2. 02

    Ereduen hautaketa

    Raydafon-ek eredu estandar bat (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) egokitzen den edo eraikuntza pertsonalizatua behar den baieztatzen du.

  3. 03

    Laginak eta marrazkiak onartzea

    Eraikuntza pertsonalizatuetarako, Raydafon-ek alderantzizko ingeniaritza egiten du OEM-aren pieza, lagin bat ekoizten du eta zuloa, trazua, instalazio-distantzia eta ataka-dimentsioak berresten ditu eroslearekin.

  4. 04

    Zilindroen gorputza eta hagatxoen mekanizazioa

    Erresistentzia handiko altzairuzko zilindroaren gorputza tolerantziara leundu da. Pistoi-barra lurrez eta kromatu gogorra da, higadura erresistentzia izateko.

  5. 05

    Muntaketa eta Presio Saiakuntza

    Pistoia, zigiluak, gida-zuhaixka eta giltza muntatuta daude. Zilindroa presio probatuta dago ihesak eta trazu leuna presio nominalean.

  6. 06

    Paketatzea eta Bidalketa

    Zilindroak egurrezko kutxetan biltzen dira, herdoilaren aurkako olioarekin eta babes-muturrarekin. Itsasoz, airez edo express bidaltzen da pakete-zerrenda, faktura eta ikuskapen-txostenarekin.

Dokumentazioa eta Kalitate Laguntza

  • ✓
    Materialaren Ziurtagiria

    Zilindroaren gorputzaren eta hagatxoaren materialaren ziurtagiria, bidalketa bakoitzarekin ematen den zigilu konposatuen fitxa.

  • ✓
    Presio-probaren txostena

    Zilindro bakoitza presio nominalarekin probatu da ontziratu aurretik. Ihesak, trazuaren leuntasuna eta ataka egokitzea erregistratzen dira.

  • ✓
    Dimentsioko Ikuskapen Erregistroa

    Alea, haga, ibilbidea, instalazio-distantzia eta portu-dimentsioak agindutako zehaztapenaren edo bezeroaren marrazkiaren arabera erregistratuta.

  • ✓
    Esportatu paketatzea

    Egurrezko kutxa herdoilaren aurkako olioarekin eta babes-muturrarekin. Zilindro lote handiak paletizatuak eta itsas-garraioetarako uhalak egiteko.

Maiz egiten diren galderak

Zer da orga jasotzaile okertzeko zilindroa?

Orga jasogailuaren okertze-zilindroa masta eta sardexkaren aurrera eta atzera okertzea kontrolatzen duen zilindro hidrauliko bat da. Orga jasotzaileen sistema hidraulikoaren osagai nagusietako bat da, igogailu-zilindroarekin eta zuzendaritza-zilindroarekin batera. Operadoreak okertze palanka mugitzen duenean, zilindroa luzatzen edo atzera egiten du, eta horrek masta beheko pibotearen inguruan biratzen du eta horkaren angelua aldatzen du.

Zer tona-tarte hartzen du Raydafonek?

Raydafon-ek 1,5 tonatik 18 tona bitarteko eskorga jasotzaileetarako okertzeko zilindroak ekoizten ditu. Modelo estandarrak Φ60 mm-tik Φ100 mm arteko zuloen diametroak, Φ25 mm-tik Φ40 mm arteko hagaxkaren diametroak eta 32 mm-tik 193 mm arteko trazuak hartzen dituzte. Norberaren zuloa eta trazua OEM orga jasotzaile markentzat eskuragarri daude.

Zein lan-presioa maneiatu dezake zilindroak?

Zilindroak 7-14 MPa-ko lan-presiorako balio du modelo estandarraren gama osoan, eta 18,1 MPa-ko presio-gaitasuna probatu da, S16N450-600000-001Z eta RTE35M300-600000-500 bezalako modelo zehatzetan.

Zein material eta zigiluak erabiltzen dira?

Zilindroaren karkasa eta pistoiaren barra erresistentzia handiko altzairuz eginda daude. Zigilu multzoak hauts-garbigailua, U-eraztuna, hagaxka-zigilua, zulo-zigilua, atzeko eraztuna, O-eraztuna, higadura-eraztuna eta zuhaixka ditu. Zigiluek higadura-erresistentea duten konposatuak erabiltzen dituzte, eta horrek olio-isurketa txikia eta higadura txikia ematen du hautsezko biltegietan edo ingurune hezeetan.

Zein zaila da mantentzea?

Zilindroak torlojuaren finkapena eta eusteko eraztunaren konexioa erabiltzen ditu. Mantentze-langileek olio-zigilua ordezkatu edo zilindroa konpon dezakete torlojuak askatuz eta eusteko eraztuna kenduz. Hori minututan egin daiteke eskorgatik masta osoa kendu gabe.

Raydafon-ek ekoitzi al ditzake OEM zilindroak eskorga-marka jakin baterako?

Bai. Raydafon-ek OEM ekoizpena onartzen du bezeroen marrazki baten edo lehendik dagoen lagin baten aurka. Bidali eskorga-marka eta modeloa, zuloaren diametroa, hagaren diametroa, trazua, instalazio-distantzia, ataka-tamaina eta kantitatea, eta Raydafon-ek okertzeko zilindro pertsonalizatua aipatuko du.

Zein da MOQ eta denbora-tartea?

MOQ 50 unitate da modelo bakoitzeko. Gordailuaren eta marrazketa onarpenaren ondoren 25-35 eguneko epea da, ereduaren konplexutasunaren eta eskaera kopuruaren arabera.

Nola eskatu aurrekontua?

Bidali zure eskorga-eredua eta tona, behar den zulo-diametroa, haga-diametroa, trazua, instalazio-distantzia, atakaren tamaina, kantitatea eta helmuga-portua. Raydafon-ek FOB Ningbo aurrekontuarekin, denborarekin eta paketearen xehetasunekin erantzungo du.

Orga jasotzaile pertsonalizatuak okertzeko zilindroak eskuratzeko prest?

Bidali zure eskorga-eredua eta tona, zulamen/ibilbide eskakizuna, ataka-tamaina eta eskaera-kopurua. Raydafon-ek eredua berretsiko du edo pertsonalizatutako eraikuntza bat diseinatuko du, eta, ondoren, FOB Ningbo aurrekontua eskainiko du epearekin eta paketearen xehetasunekin.
