Zerk eragiten dio engranaje alkako karga-gaitasunari?

Alan-engranajeek zeregin kritikoa dute gurutzatutako ardatzen arteko mugimendua eta momentua transmititzeko, batez ere industria-sistem astunetan, hala nola, automozio-motorrak, meatze-ekipoak, itsas propultsioa, robotika eta makineria automatizatuetan. Ingeniariek errendimendua ebaluatzen dutenean, oinarrizko galdera bat sortzen da beti: Zerk eragiten dio engranaje alkako karga-gaitasunari? Erantzuna materialen zientzia, engranaje geometria, tratamendu termikoa, gainazaleko akabera, lubrifikazioa eta doitasuneko fabrikazio estandarren konbinazioan dago. Karga-ahalmena ez da inoiz parametro bakar batek zehazten. Ingeniaritza oreka integral baten emaitza da.

Raydafon Technology Group Co., Limited-en, Precision Gear sistemak diseinatzen eta fabrikatzen ditugu aplikazio zorrotzetarako, non momentuaren egonkortasuna, nekearen erresistentzia eta bizitza luzea negoziaezinak diren. Gure ingeniaritza taldeak ulertzen du karga-ahalmenak zuzenean zehazten duela fidagarritasuna, segurtasun operatiboa eta bizi-zikloaren kostu osoa. Gure fabrikako produkzio prozesu kontrolatuen bidez, ikuskapen sistema aurreratuen eta hortz geometriaren diseinu optimizatuaren bidez, Precision Gear guztiek indarra eta iraunkortasunerako nazioarteko estandarrak betetzen dituztela ziurtatzen dugu. Artikulu honek eragiten duten faktoreen azalpen tekniko sakona eskaintzen duengranaje alakakarga-ahalmena eta fabrikazio profesionalak errendimendu koherentea nola ziurtatzen duen.

Aurkibidea

• Zer eginkizun dute material-hautaketak eta tratamendu termikoak karga-gaitasunean?
• Nola eragiten du engranajeen geometriak engranaje alkako kargaren banaketan?
• Zergatik zehazten du fabrikazioaren zehaztasunak mundu errealeko kargaren errendimendua?
• Laburpena
• Ohiko galderak

Zer eginkizun dute material-hautaketak eta tratamendu termikoak karga-gaitasunean?

Materialaen aukeraketa engranaje alaketako karga-ahalmenaren oinarria da. Engranaje baten erresistentzia mekanikoa, gogortasun-profila, neke-erresistentzia eta talkaren gogortasuna oinarrizko materialaren eta ondorengo tratamendu termikoaren arabera zehazten dira batez ere. Materialen ingeniaritza egokirik gabe, engranajearen geometria zehatzenak ere ezin du jasan momentu handia edo tentsio ziklikoa.

1. Karga handiko engranaje alaketarako ohiko materialak

Gure lantegian, normalean fabrikatzen duguZehaztasun engranajeaaleazio altzairu hauek erabiltzen dituzten produktuak:

• 20CrMnTi gainazaleko gogortasun handia behar duten engranaje karburizatuetarako
• 42CrMo momentu ertain eta altuko transmisiorako
• 18CrNiMo7-6 industria eta meatzaritzako aplikazio astunetarako
• Ingurune korrosiboetarako aleazio herdoilgaitzezko aldaerak

Materiala bakoitzak oreka desberdina eskaintzen du nukleoaren gogortasunaren eta gainazaleko gogortasunaren artean. Adibidez:

2. Karga-ahalmena hobetzen duten tratamendu termikoko prozesuak

Tratamendu termikoak zuzenean eragiten du tolesturako nekearen indarra eta gainazaleko kontaktuaren indarra. Gure fabrikan erabiltzen diren prozesu nagusiak hauek dira:

• Karburizazioa gainazaleko karbono edukia handitzeko
• Tentsioa gogortasuna hobetzeko
• Tenplatzea hauskortasuna murrizteko
• Higadura erresistentziarako nitrurazioa
• Indukziozko gogorketa, indartze lokalizaturako

Karburatutako engranajeek zuloekiko erresistentea den kanpoko geruza gogor bat garatzen dute, kolpe-kargak xurgatzeko gai den nukleo gogorra mantenduz. Egitura bikoitzeko diseinu honek karga-ahalmena nabarmen hobetzen du. Raydafon Technology Group Co., Limited-ek arreta handiz kontrolatzen du karburazioaren sakonera, normalean 0,8 mm eta 1,5 mm artean moduluaren tamainaren arabera.

3. Nekearen indarra eta karga balorazio estandarrak

Engranaje alkako karga-gaitasuna ISO eta AGMA arauen arabera kalkulatzen da. Bi hutsegite modu nagusi hartzen dira kontuan:

• Tolesturako neke-porrota hortzaren erroan
• Kontaktuaren neke-porrota hortzaren hegalean

Materialaaren hautapen desegokiak bi erresistentzia-balioak jaisten ditu. Gure Precision Gear soluzioek ikuskapen metalografikoa eta gogortasun probak egiten dituzte bidalketa baino lehen egituraren koherentzia egiaztatzeko. Azken batean, materialak eta tratamendu termikoak engranaje batek eraman dezakeen momentu maximo teorikoa definitzen dute. Metalurgia zuzenik gabe, geometria eta lubrifikazioaren hobekuntzak ezin ditu egiturazko zimendu ahulak konpentsatu.

Nola eragiten du engranajeen geometriak engranaje alkako kargaren banaketan?

Materialaak indarra ematen duen bitartean, geometriak zehazten du nola erabiltzen den indar hori. Hortzen gainazaletan kargaren banaketa txarrak izugarri murrizten du mundu errealeko karga-gaitasuna. Erresistentzia handiko altzairuak ere huts egiten du goiztiarra tentsioaren kontzentrazioa gehiegizkoa bada.

1. Parametro geometriko nagusiak

Parametro hauek eragiten dute engranaje alakako karga-gaitasunean:

• Modulua
• Hortz kopurua
• Presio-angelua
• Espiral angelua
• Aurpegiaren zabalera
• Hortzen profilaren aldaketa

Modulu handiago batek hortzen lodiera areagotzen du, tolestearen indarra hobetuz. Aurpegiaren zabalera handiagoak karga kontaktu-eremu handiago batean banatzen du. Hala ere, doikuntza hauek sistemaren diseinuaren murrizketekin bat egin behar dute.

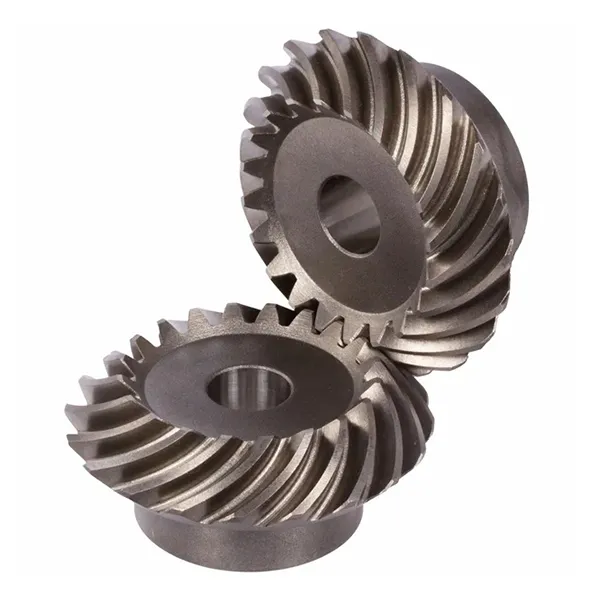

2. Alaka espirala vs engranaje alak zuzenak

Espiral alaka engranajeek, oro har, karga-ahalmen handiagoa eskaintzen dute alaka zuzeneko engranajeekin alderatuta, hortzen pixkanaka-pixkanaka aktibatzea dela eta. Horrek inpaktuaren karga eta zarata murrizten ditu.Raydafon Technology Group Co., LimitedMomentu handiko sistemetarako Precision Gear espiraletan espezializatuta dago.

3. Kargatu Kontaktuen Ereduen Optimizazioa

Hortzen kontaktu eredu zuzenek gainkarga lokalizatua saihesten dute. Gure fabrikak engranaje-kontaktuen analisirako softwarea erabiltzen du simulatzeko:

• Transmisio-errorea
• Kargaren banaketa momentuaren arabera
• Hedapen termikoaren eragina
• Ardatzaren desbideratze-efektuak

Mikrogeometriako aldaketek, hala nola koroatzeak eta berunak zuzentzeak, kontaktuaren estresa orekatzen laguntzen dute. Honek zuzenean hobetzen du karga operatiboaren ahalmena, zulo goiztiarrak saihestuz.

4. Gure Bevel Precision Gearren parametro teknikoak

Geometria optimizatuz, Precision Gear bakoitzak tentsio-mugetan seguru funtzionatzen duela ziurtatzen dugu, nahiz eta momentu gailurra izan.

Zergatik zehazten du fabrikazioaren zehaztasunak mundu errealeko kargaren errendimendua?

Engranaje alkako baten karga-ahalmen teorikoa soilik lor daiteke fabrikazioaren zehaztasuna ondo kontrolatzen bada. Hortz-profilaren desbideratzeek, ​​aldaratze-erroreak, desbideratzeak edo gainazaleko akaberek benetako karga-ahalmena nabarmen murrizten dute.

1. Mekanizazioaren zehaztasuna

Karga-gaitasun handiak tolerantzia-kontrol zorrotza eskatzen du. Gure fabrikak erabiltzen ditu:

• CNC espiral engranaje alaka mozteko makinak
• Bost ardatzeko mekanizazio zentroak
• Engranajeak artezteko makinak
• CMM ikuskatzeko sistemak

Raydafon-ek dimentsio-perdoiaren kontrol zorrotza mantentzen du hortzen geometria koherentea bermatzeko.

2. Gainazalaren akabera eta artezketa

Lurreko engranajeek marruskadura txikiagoa eta kontaktuen banaketa hobea erakusten dute. Zehaztasun artezketa hobetzen du:

• Kontaktu erlazioaren egonkortasuna
• Zarata murriztea
• Lubrifikazio-filmaren eraketa
• Neke-bizitza

Horregatik, abiadura handiko aplikazioetarako Precision Gear soluzioak guztiz ehotzen dira, fresatu beharrean.

3. Kalitatearen ikuskapena eta probak

Karga-errendimenduaren baliozkotzeak honako hauek ditu:

• Hortzen kontaktu ereduaren proba
• Gogortasunaren neurketa
• Partikula magnetikoen ikuskapena
• Oreka dinamikoa

Raydafon Technology Group Co., Limited-ek etapa anitzeko ikuskapena aplikatzen du bidali aurretik. Horrek bermatzen du karga-ahalmenaren kalkuluak funtzionamendu-iraunkortasun errealean bihurtzen direla. Fabrikazio-zehaztasunak diseinuaren eta eremuko errendimenduaren arteko zubiak egiten ditu. Premium materialek ere ezin dute mekanizatu kalitate eskasa konpentsatu.

Laburpena

Zerk eragiten dio engranaje alkako karga-gaitasunari? Erantzuna materialaren indarra, geometria optimizatua, tratamendu termiko kontrolatua, gainazaleko akabera eta fabrikazio-zehaztasun zorrotza konbinatzean datza. Faktore bakoitzak tolesturaren nekearen erresistentzia eta gainazaleko kontaktuaren iraunkortasuna laguntzen du. Raydafon Technology Group Co., Limited-en, espezializazio metalurgikoa, mekanizazio teknologia aurreratua eta ikuskapen estandar zorrotzak integratzen ditugu industria-eskaeretara egokitutako errendimendu handiko Precision Gear sistemak ekoizteko.

Pare handiko aplikazioetarako engranaje hornitzaileak ebaluatzen ari bazara, gure ingeniaritza taldea prest dago zure proiektuari aholkularitza teknikoarekin eta ekoizpen pertsonalizatuarekin laguntzeko.Jarri harremanetan Raydafon Technology Group Co., Limitedgaur zure eskakizunak eztabaidatzeko eta aurrekontu zehatza jasotzeko.

Ohiko galderak

1.G.: Zerk eragiten dio gehien Bevel Gear karga-gaitasuna aplikazio industrialetan?
Materialaaren indarrak eta tratamendu termikoen kalitateak izan ohi dute eraginik handiena, tolestearen nekea eta gainazaleko kontaktuaren erresistentzia zehazten dutelako. Hala ere, geometriak eta mekanizazio-zehaztasunak materialaren propietateekin bat egin behar dute karga osoko errendimendua lortzeko.

2.G.: Nola hobetzen du tratamendu termikoak engranaje alaketako karga-gaitasuna?
Tratamendu termikoak gainazaleko gogortasuna areagotzen du nukleo gogorra mantenduz. Egitura bikoitz honek hortz-sustraiaren haustura eta gainazaleko zuloak saihesten ditu biraketa-ziklo errepikatuetan.

3.G.: Gear Precision Grade Eraginaren karga-gaitasuna al du?
Bai. Zehaztasun handiagoak estresaren kontzentrazioa eta karga banaketa irregularra murrizten ditu. Horri esker, engranajeak bere karga-muga teorikotik hurbilago funtzionatzen du segurtasunez, higadura goiztiarra gabe.

4.G.: Zergatik hobesten da karga handiko sistemetarako Spiral Bevel Gear?
Espiral alaketako engranajeak pixkanaka sartzen dira eta indarra modu uniformeagoan banatzen dute hortzaren gainazalean. Honek inpaktuaren tentsioa murrizten du eta karga-ahalmen eraginkorra areagotzen du engranaje alak zuzenekin alderatuta.

5.G.: Lubrifikazio-baldintzek eragin al dezakete engranaje alkako karga-gaitasuna?
Lubrifikazio egokiak metalen arteko kontaktua saihesten du eta gainazaleko nekea murrizten du. Lubrifikazio desegokiak marruskadura eta beroa areagotzen ditu, karga-ahalmen eraginkorra murriztuz eta zerbitzu-bizitza laburtuz.
