Espiral alako engranajea
  • Espiral alako engranajeaEspiral alako engranajea
  • Espiral alako engranajeaEspiral alako engranajea
  • Espiral alako engranajeaEspiral alako engranajea

Espiral alako engranajea

Raydafon-ek angelu zuzeneko unitateetarako engranaje alak espiralak fabrikatzen ditu Ningbo-n (Txina) bere fabrikan. Hortz-lerro kurbatuak bi hortz edo gehiago ukituan mantentzen ditu uneoro, beraz, diskoa tamaina bereko alaka pare zuzen batek baino arin eta isilago dabil eta bere dimentsioetarako pare gehiago darama. Modulu estandarrak M3tik M12ra exekutatzen dira DIN6tik DIN9rako zehaztasun mailarekin, ISO, DIN, ANSI, JIS edo BSrekin ekoitzitakoak. Materialen artean, aleazio altzairua, C45, altzairu herdoilgaitza, letoia, kobrea, aluminioa eta POM daude, gainazaleko tratamenduekin zinka eta nikeletik oxido beltzera, Geomet eta Dacromet. Pinoia bost hortz gutxirekin moztu daiteke, angelu zuzeneko etapa bakarrean murrizketa-erlazio handia ahalbidetuz, eta hortzen hegalak tratamendu termikoa egin ondoren zehaztasun handiagoko kalifikazioetarako. Engranajeak bikote pareka hornitzen dira, bidali aurretik egiaztatutako kontaktu ereduarekin. Bidali zure marrazkia edo lagina aurrekontua eskatzeko 24 orduko epean.

Espiral alako engranajea - Hortz kurbatu-angelu zuzeneko unitatean, M3tik M12ra

Espiral alaka engranajea angelu zuzeneko transmisio-aukera da leuntasuna eta karga-ahalmena beste ezer baino gehiago axola denean. Hortz-lerro kurbatuek bi hortz edo gehiago kontaktuan mantentzen dituzte uneoro, beraz, diskoa isil-isilik dabil, uniformeki higatzen du eta tamaina bereko alaka pare zuzen batek baino askoz karga gehiago darama. Raydafon-ek engranaje hauek mozten, berotzen eta ehotzen ditu Ningbo-n (Txina) bere fabrikan.

5 hortz gutxienezPinoian, etapa bakarreko ratio handiak ahalbidetuz
DIN6 – DIN9Zehaztasun-mailak, eskariaren arabera lurra
M3 – M12Modulu estandarrak, beste batzuk marrazkira

Diseinuaren arrazoia

Zergatik aukeratu espiral alaka engranaje zuzena ordez

Bien arteko aldea hortz-lerroan dago guztiz. Engranaje alaka zuzen baten hortzak erradialki doaz, beraz, hortz bakoitzak bere zabalera osoan lotzen duen hortzarekin bat egiten du une berean, hortz guztietan errepikatzen den bat-bateko inpaktua. Engranaje alaka espiral baten hortzak kurba batean mozten dira, beraz, kontaktua hortzaren mutur batean hasten da eta bestera igarotzen da, kremailera bat ixten den moduan. Aldaketa geometriko bakar hori beheko abantaila guztien erantzule da.

Espiral alako engranajea

  • Bi hortz edo gehiagok karga partekatzen dute uneoro, gainjartze-koefizientea handiagoa delako
  • Pixkanaka-pixkanaka inpaktuaren ordez, exekutatzeko zarata nabarmen txikiagoa da
  • Kontaktu-presioa kontaktu-lerro luzeago batean zabaldu da, higadura uniformeagoa emanez
  • Pinioa 5 hortz gutxirekin ibil daiteke, proportzio handia emanez etapa bakarrean
  • Kontaktu-eredua ebakitzeko buruaren erradioaren bidez erregula daiteke eta arteztuz gehiago hobetu daiteke
  • Ardatzaren errodamenduak eraman behar dituen indar axiala sortzen du

Engranaje ala zuzena

  • Hortz batek karga osoa darama engaiamendu unean
  • Hortz-sarrera bakoitzean inpaktuak zarata eta bibrazio gehiago sortzen ditu
  • Tokiko ukipen-presioa handiagoa, beraz, higadura kontzentratu ohi da
  • Pinoian gutxieneko hortz kopurua praktikoa handiagoa da, etapa bakarreko erlazioa mugatuz
  • Ebakitzeko sinpleagoa eta merkeagoa, abiadura baxuko eta zarata gutxiko unitate kritikoetarako egokitzen dena
  • Ez da indar axialik sortzen, beraz, errodamenduen aukeraketa errazagoa da

Planifikatu beharreko diseinu puntu bat:hortz-lerroa helikoidala denez, engranaje alaka kiribil batek bultzada axiala sortzen du ardatzean zehar. Hori ez da akats bat, konpromiso leunaren prezioa da. Errodamenduak hartzeko aukeratu behar dira, horregatik espiral alaka pare bat normalean ardatzarekin eta errodamenduen antolamenduarekin batera zehazten da, alaka pare zuzen baten ordezkapen gisa baino.

Zehaztapenak

Spiral Bevel Gear zehaztapenak eta eskuragarri dauden aukerak

  • Modelo zenbakia (modulua)M3, M4, M5, M8, M12 eta beste batzuk
  • Hortz formaEspirala (hortz-lerro kurbatua), angelu zuzeneko trakzioa
  • Pinoiaren gutxieneko hortz kopurua5 hortz
  • Zehaztasun kalifikazioakDIN6, DIN7, DIN8, DIN9
  • ArauakISO, DIN, ANSI, JIS, BS eta ez-estandarrak / marrazkira
  • MaterialakAltzairu aleatua, C45 altzairua, altzairu herdoilgaitza, letoia, kobrea, aluminioa, POM
  • Hortzen tratamenduaFresatua, gogortua edo ehotua (zehaztasun handiagoko kalifikazioetarako erabiltzen den artezketa)
  • Tolerantzia0,001 mm - 0,1 mm ezaugarriaren eta doitasun-mailaren arabera
  • Gainazaleko tratamenduaZinkatua, nikelatua, pasivazioa, oxidazioa, anodizazioa, Geomet, Dacromet, oxido beltza, fosfatizazioa, hauts estaldura, elektroforesia
  • Eragiketa osagarriakGranailatua, hareaztatua, tratamendu termikoa, errekostea, tenplatzea, leuntzea
  • EnbalatzeaPlastikozko poltsa eta kartoia, edo egurrezko kaxa
  • Ordainketa baldintzakT/T, L/C
  • Ekoizpen epea20 lanegun laginak, 25 egun soltean
  • LaginakLaginaren prezioa USD 2-100; lagina bezeroak ordaindutako espresuki garraiatzea

Zehaztapenen fitxa osoa. Mugitu mahaia albo batera gailu mugikorrean errenkada guztiak irakurtzeko.

Elementua Zehaztapena
Modelo zenbakia M3, M4, M5, M8, M12, etab.
Materiala Letoia, C45 altzairua, altzairu herdoilgaitza, kobrea, POM, aluminioa, aleazioa eta beste batzuk
Estandarra ISO, DIN, ANSI, JIS, BS eta ez-estandarrak
Zehaztasuna DIN6, DIN7, DIN8, DIN9
Hortzen tratamendua Gogortua, fresatua edo ehotua
Tolerantzia 0,001 mm - 0,01 mm - 0,1 mm, zehaztutako ezaugarriaren eta zehaztasun-mailaren arabera
Gainazaleko tratamendua Zinkatua, nikelatua, pasivazioa, oxidazioa, anodizazioa, Geomet, Dacromet, oxido beltza, fosfatizazioa, hauts estaldura, elektroforesia
Amaitu Granailatua, hareaztatua, tratamendu termikoa, errekostea, tenplatzea, leuntzea
Elementuak paketatzea Plastikozko poltsa eta kartoia, edo egurrezko paketea
Ordainketa baldintzak T/T, L/C
Ekoizpen epea 20 lanegun laginarentzat, 25 egun ontziratuentzat
Laginak Laginaren prezio-tartea USD 2-100. Bezeroak ordaindutako merkantzien lagina.
Aplikazioa Kontrol automatikoko makinak, erdieroaleen industria, industria-makineria orokorra, ekipamendu medikoa, eguzki-energiako ekipamendua, makina-erreminta, aparkaleku-sistemak, abiadura handiko trena eta hegazkin-garraio ekipoak eta antzekoak.

Tolerantziari eta zehaztasunari buruz:taula honetako zifrak produktu-familia osoko sorta dira, ez bermatutako balio bakar bat. Perdoitasuna neurtzen ari den ezaugarriaren, moduluaren eta zehazten duzun zehaztasun-mailaren araberakoa da - DIN6 lurreko engranaje batek DIN9 fresatutako batek baino askoz muga estuagoak ditu. Esaiguzu zure muntaiaren erreakzio eta kontaktu-ereduaren eskakizuna eta zure engranajeak zein kalifikazio eta prozesatu behar dituen baieztatuko dugu.

Fabrikazioa

Nola fabrikatzen eta kontrolatzen dugun espiral alako engranajeen kalitatea

Espiral alaka engranajeak ondo ekoizteko engranaje mota gogorrenetakoak dira, hortz-alboa sortu behar den gainazal kurbatua delako, ez besterik moztu. Eskaera bakoitzean exekutatzen dugun prozesua nahita sekuentziala da: urrats bakoitza amaitu eta ikuskatu egiten da hurrengoa hasi baino lehen, beraz, arazo bat sortu duen fasean aurkitzen da azken muntaian baino.

Prestaketa hutsa

Materiala marrazkian hautatzen da eta hutsunea bira eman eta aurre egiten da, geroko eragiketa bakoitzak aipatzen dituen muntaketa-aurpegiak eta zuladura finkatzeko.

Engranaje ebaketa

Hortz-alboak engranaje alaka espiraleko ebaketa-makina batean sortzen dira, beharrezkoa den angelu espiral eta kontaktu-eredua sortzen duen ebakitzailearen buruaren erradioa erabiliz.

Tratamendu termikoa

Kasu gogortzeak hortzen gainazaleko gogortasuna igotzen du higadura erresistentziarako, nukleoa nahikoa gogorra den bitartean diskoak ikusiko dituen inpaktu-karga xurgatzeko.

Hortzak arteztea

Doitasun-maila handiagoa zehazten denean, hegala tratamendu termikoa egin ondoren ehotzen da, distortsioa zuzentzeko eta kontaktu-eremua eta gainazaleko akabera hobetzeko.

Kontaktu eredua egiaztatzea

Bikotea markatzeko konposatuarekin proba-plataforma batean exekutatzen da, beraz, kontaktu-ereduaren posizioa, forma eta tamaina marrazkiaren aurka ikuskatu daitezke bikotea askatu aurretik.

Ikuskapena eta paketatzea

Azken dimentsioko egiaztapena muntaia garrantzitsuak diren ezaugarriak, gero esportatzeko babes-ontzia: plastikozko poltsa eta kartoia, edo egurrezko kaxa multzo handiagoetarako.

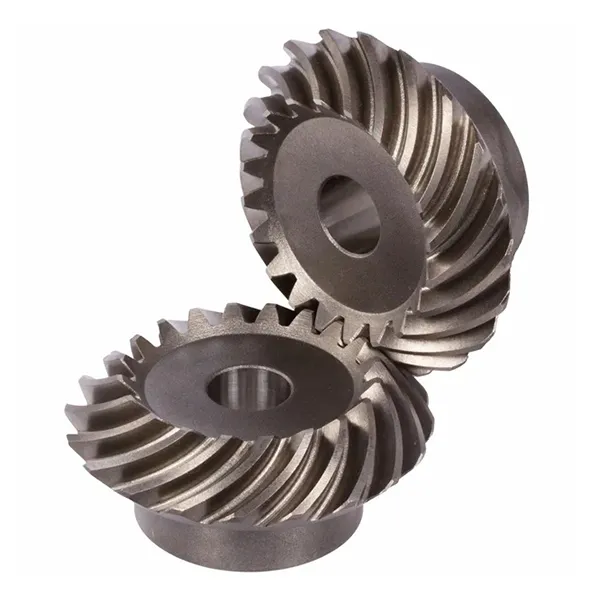

Spiral bevel gear with curved tooth flanks produced by Raydafon
Espiral alaka engranajea sortutako hortz-albo kurbatuekin.

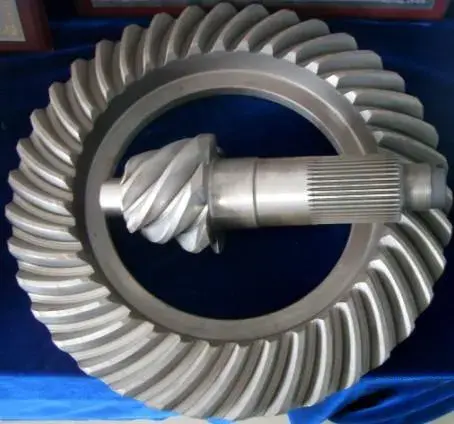

Spiral bevel gear pair showing matched contact pattern and mounting faces
Engranaje pare bat: kontaktu-eredua eta muntatzeko aurpegiak.

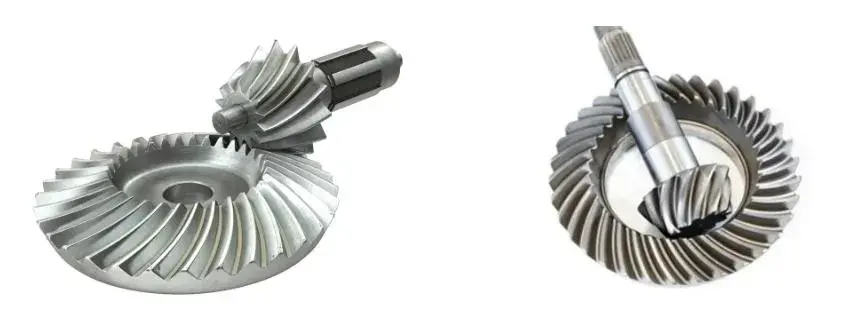

Spiral bevel gear tooth flank detail after grinding
Hortzen alboko xehetasuna artezketa ondoren.
Spiral bevel gear inspection and measurement before packing
Paketatu aurretik azken dimentsioko ikuskapena.
Spiral bevel gear set prepared for export packing
Engranaje multzoa esportatzeko ontziratzeko prestatua.

Funtsezko abantailak

Produktuaren Ezaugarriak

Martxa leuna eta zarata txikia

Hortz-lerroa kurbatua denez, gutxienez bi hortz sarean daude edozein unetan eta karga hortz batetik bestera pasatzen da kontaktua hegalean zehar zeharkatzen duen heinean. Ez dago zabalera osoko inpaktuaren une bakar bat engranaje alaka zuzen batekin dagoenez, beraz, bibrazioak eta zaratak nabarmen jaisten dira, eta horregatik hortz hau zarata kontrolatzen den aukera estandarra da, makina-erremintaren ardatzetatik bidaiarien ibilgailuen ardatzetaraino.

Karga-gaitasun handia eta higadura berdina

Helizearen angeluak gainjartze-koefizientea igotzen du, hau da, hortz gehiagok partekatzen dute karga eta ukipen-presioa albo bakoitzean txikiagoa da. Presio txikiagoak ukipen-lerro luzeago batekin konbinatuta, higadura uniformeagoan hedatzen du hortz-azalera zehar, zelai-lerrotik gertu kontzentratu beharrean. Emaitza praktikoa bere tamainarako momentu astunagoa duen engranajea da eta etengabeko betebeharretan zehaztasuna luzaroago mantentzen duena.

Ratio sorta zabala etapa bakarrean

Espiral alaka-bikote baten pinoia bost hortz gutxirekin moztu daiteke, eta horri esker, angelu zuzen batean erredukzio-erlazio handia lortu daiteke bi baino. Makina-diseinatzaile batentzat, pieza gutxiago, karkasa laburragoa eta atzerakada gutxiago metatua esan nahi du, horregatik hortz-forma hau askotan agertzen da angelu zuzen trinkoko engranaje-unitateetan.

Kontaktu eredua zuzendu daiteke

Alboko kurbadura ebakitzeko buruaren erradioak ezartzen duenez, ukipen-eredua ebaketa fasean aldatu eta zuzendu daiteke, eta gehiago hobetu tratamendu termikoaren ondoren arteztuz. Hortzak benetan ukitzen dituen lekuaren kontrola da urtetan isil-isilik ibiltzen den engranaje-multzo bat bereizten duena eta hilabeteetan irrintzi eta zuloa egiten duen batetik, eta makinaren eta operadorearen araberakoa da gaitasun bat, ez marrazkiaren arabera bakarrik.

Eginbeharra egokitzeko materialak eta gainazaleko tratamenduak

Hortz geometria bera ekoiztu daiteke aleazio-altzairuan momentu handiko gailuetarako, C45 edo altzairu herdoilgaitzak korrosioarekiko erresistentzia garrantzitsua den lekuetan, eta letoi, kobre, aluminio edo POM aplikazio arin edo ez magnetikoetarako. Ondoren, gainazaleko tratamendua aukeratzen da ingurunearekin bat etortzeko: zinka edo nikelezko xaflaketa, oxido beltza, Geomet edo Dacromet korrosioaren babeserako, anodizazioa aluminiorako eta hauts estaldura edo elektroforesia itxura eta iraunkortasun handiagoa lortzeko.

Aplikazioak

Non erabiltzen diren engranaje alak espiralak

Gidari batek 90 gradu bira egin behar du edozein tokitan benetako momentua daraman bitartean eta isilik egoten:

  • Makina-erreminta- ardatzen unitateak, indexatzeko buruak eta elikadura-mekanismoak non transmisioaren zehaztasunak amaitutako piezaren kalitatea ezartzen duen
  • Automobilgintza eta garraioa— engranaje diferentziala eta amaierako engranajeak, non zarata baxuko eta karga handiko angelu zuzeneko bikotea ezinbestekoa den
  • Kontrol automatikoko makinak— Kam-indizeak, mahai birakariak eta jasotzeko eta kokatzeko mekanismoak
  • Erdieroaleak eta ekipamendu medikoak— Indartsuak izan beharrean leunak, isilak eta errepikagarriak izan behar duten diskoak
  • Eguzki energiako ekipoak— Tracker biratzeko unitateak, non engranaje multzoak kanpoko baldintzetan funtzionatzen duen urte osoan
  • Aparkaleku-sistemak eta ekipamendu logistikoak— angelu zuzen trinkoaren murrizketa behar duten altxatzeko eta transferitzeko mekanismoak
  • Abiadura handiko trena eta hegazkineko lurreko ekipoak— fidagarritasuna eta bibrazio txikia zehazten diren unitate laguntzaileak
  • Industria-makineria orokorra— ponpak, nahasgailuak, garraiatzaileak eta angelu zuzeneko edozein engranaje-unitate trinkoa

Zure aplikazioa zerrendan ez badago, deskribatu eginbeharra: sarrerako abiadura, momentua, erlazioa eta muntaketa-antolamendua. Espiral alaka-bikote bat bere ardatzarekin eta errodamendu-diseinuarekin batera diseinatzen da normalean, sortzen duen bultzada axiala dela eta, beraz, zenbat eta lehenago ikusi antolaketa, orduan eta emaitza hobea izango da.

Pertsonalizazioa

Espiral alaketako engranaje pertsonalizatuak marrazkira eginda

Modulu sorta estandarretik haratago, engranaje bat zure etxebizitzara egokitzen den ala ez erabakitzen duten parametroak eskakizunen arabera ekoitzi daitezke. Pertsonalizazio ohikoak honako hauek dira:

  • Modulua eta hortzen zenbaketa
  • Espiral angelua eta espiralaren eskua
  • Ratioa eta bikote parekatua
  • Zuloa, giltza eta estaldura
  • Hub eta muntaketa aurpegiaren geometria
  • Material aukeraketa
  • Doitasun-maila DIN6-DIN9
  • Gainazaleko tratamendua
  • Ehotutako edo fresatutako hortz hegala
  • Markatzea eta parekatuta multzoen identifikazioa

Bidali dimentsioko marrazki bat, lagin-engranaje bat edo behar den erlazioa, momentua eta kartazala eta geometria estandar hurbilena berretsiko dugu edo berri bat aipatuko dugu. Espiral alaka bikoteak bat datozen multzo gisa hornitzen dira, beraz, bikote baten engranaje bat ordezkatzen ari bazara, esan iezaguzu: parekatuta dagoen bikote baten erdia soilik ordezkatzeak, oro har, zarata eta higadura azkarra sortzen du, nahiz eta bi zatiak dimentsio zuzenak izan.

Erosleen ohiko galderak

Erosleen ohiko galderak

  • Zein da engranaje alaka espiral baten eta engranaje alak zuzen baten artean?Hortz-lerroa: alaka zuzeneko hortzak erradialki doaz eta zabalera osoan zehar lotzen dira aldi berean, alaka espiral hortzak kurbatuak diren bitartean, kontaktua pixkanaka-pixkanaka haginaren mutur batetik bestera igarotzen da. Forma kurbatuak gainjartze handiagoa ematen du, beraz, karga hortz gehiagok partekatzen du, korrika leunagoa eta isilagoa da, higadura berdinagoa da eta piñoia 5 hortz gutxirekin moztu daiteke.
  • Egin al diezaiokezu engranaje alaka espiral bat nire marrazkiari edo lagin batetik?Bai. Bidali dimentsioko marrazkia edo lagin-engranajea modulua, hortz-zenbaketa, angelu espiral, erlazioa, zuladura eta materialarekin. Geometria lehendik dauden tresnekin bat datorrela edo ebakigailuaren konfigurazio berri bat behar duen egiaztatzen dugu, horren araberako aurrekontua eta 20 lanegun inguru horni ditzakegu lagin bat.
  • Zein material eta gainazal tratamendu daude eskuragarri?Altzairu aleatua eta C45 momentu handiko unitateetarako, altzairu herdoilgaitza non korrosioarekiko erresistentzia behar den, eta letoia, kobrea, aluminioa edo POM aplikazio arinagoak edo ez magnetikoetarako. Gainazaleko tratamenduen artean, zinka eta nikelea, pasivazioa, oxidazioa, anodizazioa, Geomet, Dacromet, oxido beltza, fosfatizazioa, hauts estaldura eta elektroforesia daude. Esaiguzu ingurumena eta bat gomendatuko dizugu.
  • Parekatu bat edo engranaje bakarra eskatu behar al dut?Eskatu pareko pare bat. Espiral alaketako engranajeak lapatzen dira eta haien kontaktu-eredua multzo gisa egiaztatzen da, beraz, lehendik dagoen bikote baten engranaje bakarra ordezkatzeak normalean zarata eta higadura bizkortua sortzen du bi zatiak behar bezala neurtzen badira ere. Engranaje bakarra hondatzen bada, bidal iezaguzu biak, ordezkoa bizirik dagoen zatiarekin parekatu ahal izateko.
  • Zergatik behar du errodamendu alaka espiral batek errodamendu bereziak?Hortzaren lerroko helize-angelua dela eta, engranajeak bultzada-indar axial bat sortzen du ardatzean zehar, karga tangentzial eta erradialez gain. Errodamenduak bultzada hori eramateko aukeratu behar dira - normalean arrabol konikoa edo kontaktu angeluarra -, horregatik, espiral alaka pare bat zehazten da hobekien ardatzaren eta errodamenduen diseinuarekin batera.
  • Zeintzuk dira zure tolerantzia, epea eta ordainketa baldintzak?Tolerantzia ezaugarriaren eta zehaztasun-mailaren araberakoa da, familia osoan 0,001 mm-tik 0,1 mm-ra bitartekoa; esan iezaguzu zure erreakzio eta harreman-ereduaren eskakizuna eta zer kalifikazio lortzen duen baieztatuko dugu. Laginek 20 lanegun inguru behar dituzte eta 25 egun ontziratu gabeko ekoizpena, laginaren prezioak 2-100 USD dira bezeroak ordaintzen duen garraio espresarekin, eta ordainketa baldintzak T/T edo L/C dira.

Erlazionatua

Lotutako produktuak eta irakurketa gehiago

Eskatu Spiral Bevel Gear aurrekontua

Bidali zure marrazkia, lagina edo behar den modulua, ratioa, momentua eta gutun-azala. Geometria, zehaztasun kalifikazioa eta materiala berresten ditugu, eta 24 orduko epean prezioarekin eta epearekin erantzuten dugu.

Bidali kontsulta orain

* Tolerantzia, denboraren eta prezioen zifrak produktu-familiaren barruti gisa ematen dira eta marrazkiaren arabera eskaera bakoitzeko berresten dira. Espiral alaketako engranajeak pare parean hornitzen dira; Mesedez, berretsi estekatze piezaren zenbakia eskaera egin aurretik.

Bidali kontsulta
