Raydafon-ek plastikozko engranaje alak fabrikatzen ditu Ningbon, Txinan, POM eta nylonez moldatutako angelu zuzeneko unitateetarako. Ratio estandarrak 1:1, 2:1, 3:1, 4:1 eta 5:1 dira; M0,25etik M1era bitarteko tarte moduluak; hortz kopurua 10 eta 60 artean; 3,0 eta 10,0 mm arteko zuloen diametroak; kanpoko diametroak 8,7 eta 60,4 mm; funtzionamendu-tenperatura -40 °C eta +80 °C artean. Pieza-zenbakiak GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M5060M60, GB1M501045BS GB1M512* eta GB1M512BS*. BS atzizkiak letoizko txertaketa eta torlojua adierazten du. Garrantzitsua: GB1M512* eta GB1M512BS* 60 hortzetako engranaje alakarekin soilik datoz bat eta ez dira bateragarriak beste engranaje batzuekin. Moldatutako hortz geometriak sare lasaia eta estua ematen du; polimeroa autolubrikatzailea eta kimikoen erresistentea da. Modulu pertsonalizatua, hortz-zenbaketa, zuloa, ardatza eta materialaren kalifikazioa marrazteko erabilgarri; aurrekontua 24 orduko epean.

Plastikozko engranaje alanak - Moldeatutako POM eta Nylon pertsonalizatuak, M0.25etik M1era

Zehaztasun-mekanismo txikietarako angelu zuzeneko engranajeak: 1:1etik 5:1era arteko erlazio osoa 10 eta 60 hortzekin, POM edo nylonez moldatuta, aukeran letoizko txertaketarekin eta torlojuarekin. Kafe-makina eta inprimagailuetarako nahikoa isila, bateriarekin funtzionatzen duten gailuetarako nahikoa arina eta munduko edozein lekutan marrazteko hornitzen da.

  • 1:1 – 5:1Ratio estandarrak
  • M0,25 – M1Pitch modulua (modua)
  • 10-60Hortz kopuruak eskuragarri
  • -40 eta +80 °C arteanFuntzionamendu-tenperatura

Angelu zuzeneko diskoetarako plastikozko engranaje alakak — Moldeatutako POM eta Nylon pertsonalizatua

Plastikozko engranaje alaka batek disko bat 90 gradutan biratzen du polimerozko hortz moldatuak erabiliz, ebaki metalezkoak erabili beharrean. Aldaketa bakar horrek lubrifikazioaren beharra kentzen du, bikotearen pisua murrizten du eta sareak nabarmen isildu egiten du, horregatik antolamendua kafe-makinetan, inprimagailuetan, gortina-motoretan, robot-aspiragailuetan eta urruneko kontroleko ibilgailu txikietan agertzen da. Raydafon-ek familia hau fabrikatzaile eta hornitzaile gisa ekoizten du Ningbo-n (Txina) bere fabrikatik, beraz, ez dago zure eta moldatzeko makinaren arteko merkataritza-marjinarik.

Pertsonalizatzeak engranaje bat egokitzen den ala ez erabakitzen duten parametroak biltzen ditu: modulua, hortz-kopurua, zuloaren diametroa, ardatz eta buru-dimentsioak, erlazioa eta polimeroa bera. Bidali marrazki bat, lagin-tresna bat edo baita argazki bat neurriekin eta hurbilen dagoen zati estandarra baieztatuko dugu edo tresna berri bat aipatuko dugu. Tailer bereko erlazionatutako produktuak zabalagoak diraplastikozko engranajeasorta, duplastikozko engranaje helikoidalaArdatz paraleloen gidatzeen familia eta metalaengranaje alakaMomentuak polimeroak eraman dezakeena gainditzen duen lerroa.

Plastikozko engranaje alanaren zehaztapenak

  • Dimentsio estandarraren erreferentziaΦ12 mm (beheko taulan zerrendatutako tamainetan ere eskuragarri)
  • Pitch modulua (modua)M0,25, 0,5 eta 1,0 zati estandarraren barrutian
  • Material motaPlastikoa - POM, nylon (PA) edo bezeroak behar bezala
  • Ratioak1:1, 2:1, 3:1, 4:1, 5:1
  • Funtzionamendu-tenperatura-40 °C eta +80 °C artean
  • Aukerako ezaugarriakLetoizko txertaketa, torlojua, zulo pertsonalizatua eta buzoa
  • PertsonalizazioaModulua, hortzen zenbaketa, zuloa, boss luzera, hortzaren zabalera, materialaren kalifikazioa

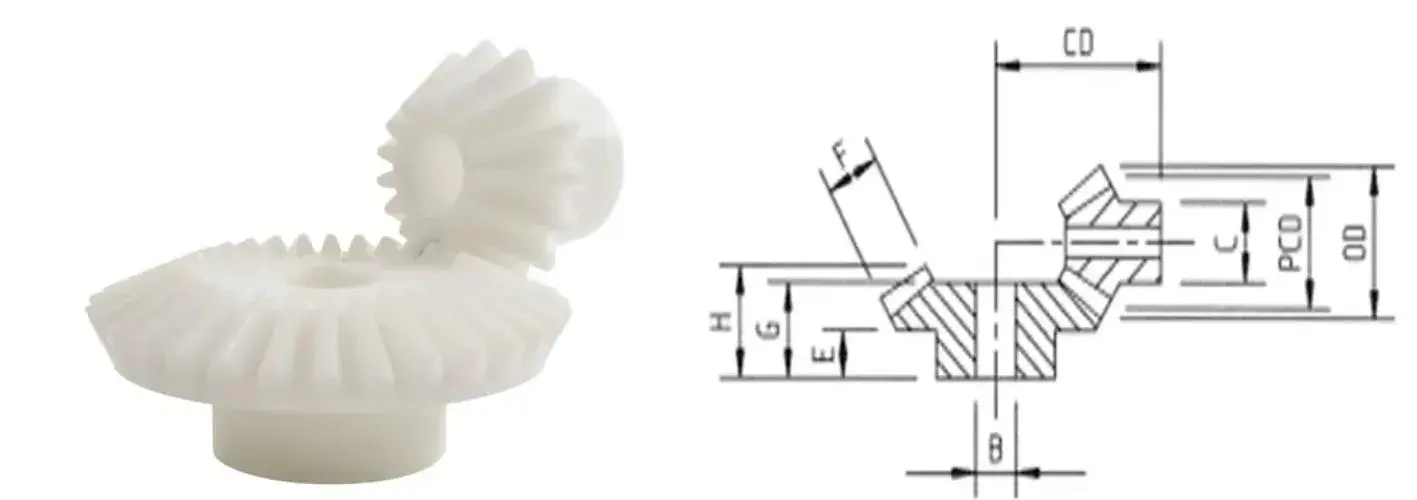

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Plastikozko engranaje alakoen familiako erreferentzia geometria - beheko dimentsio-letrak marrazki honi dagozkio.
1:1Abiadura berdina, angelu zuzeneko transferentzia
2:1Irteerako abiadura erdira murriztu
3:1Hirugarren abiadura murriztea
4:1Abiadura laurdeneko murrizketa
5:1Bosgarren abiadura murriztea

Lotura-ohar garrantzitsua:erlazionatutako bikoteak elkarrekin erabili behar dira. 1:1 proportzioan hortz zuzeneko engranaje alakak trukagarriak dira haien proportzioaren barruan, bainazati-zenbakia *-z amaitzen den 5:1 erlazioko zatiak (GB1M512* eta GB1M512BS*) 60 hortzeko engranaje alakarekin soilik bat datoz; haien geometria ez da bateragarria beste edozein engranajerekin.Mesedez, berretsi pareko piezaren zenbakia eskaera egin aurretik.

Neurriak, hortz kopuruak eta ratioak

Dimentsio guztiak mm-tan. Erabili B, CD, C, E, F, G eta H hizkiak goiko erreferentziako marrazkiarekin batera zure diseinuarekin egokitzea.

Mugitu taula alboetara zutabe guztiak irakurtzeko. Eskuineko zutabean pieza bakoitzeko letoizko txertaketa eta torlojuaren bertsioa erakusten da.

Zati zk. Zelaia
(modua)
zk
hortzak
Dimentsio guztiak mm-tan Letoizko txertaketa
& lotzeko torlojua
Kanpoko dia. Zelaia dia. Bore dia. B CDa Hub dia. C Buruaren luzera E Hortzaren zabalera F G luzera H luzera
1:1 erlazioa
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
2:1 erlazioa
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
3:1 erlazioa
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
4:1 erlazioa
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
5:1 erlazioa
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Taula irakurtzen:BS atzizkia duten piezak letoizko txertaketa bat daramate eta ardatz positiboa finkatzeko torlojua daramate. B, CD, C, E, F, G eta H hizkiek goiko zehaztapenen ataleko erreferentziako marrazkiari jarraitzen diote. Luzera-zutabe bateko marra batek esan nahi du dimentsioa ez dela zati horri aplikatzen. Ez dakizu zein bikote egokitzen den zure diseinua? Bidali marrazkia edo ardatzaren neurriak eta bat egingo dugu.

Produktuaren xehetasuna

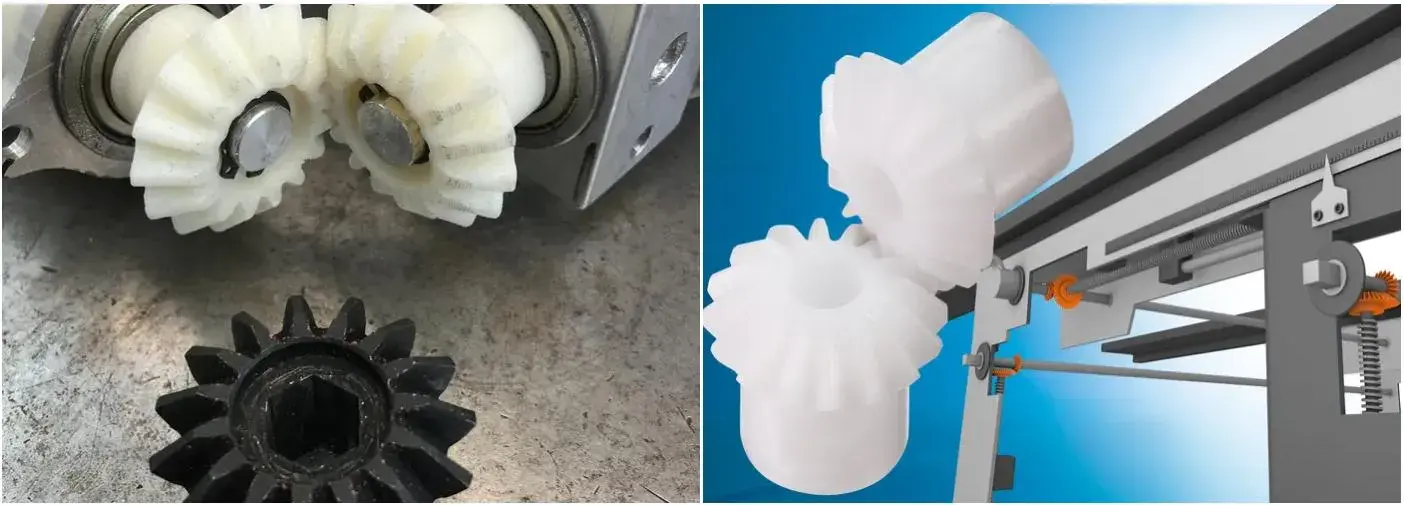

Moldatutako plastikozko gure engranaje alaketako argazkiak: hortz-forma, ardatza eta letoizko txertatzeko aukera.

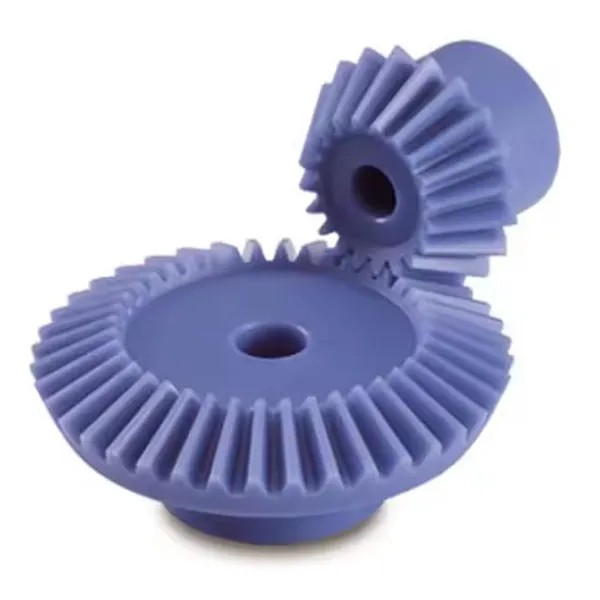

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Moldeatutako plastikozko engranaje alakak - hortz-forma eta ardatzaren xehetasunak ratio-sorta osoan.

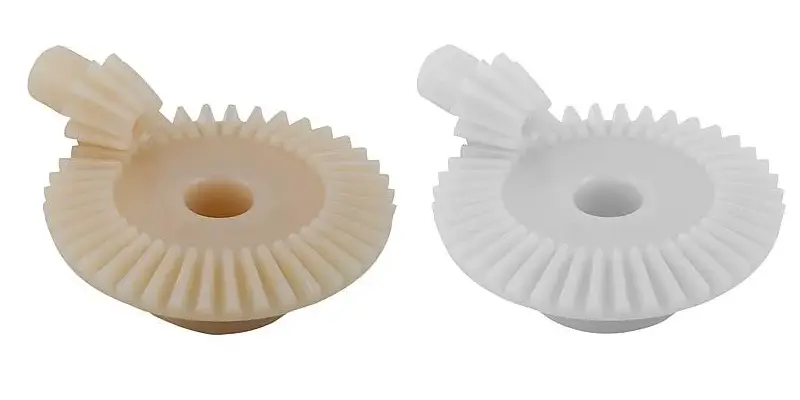

Plastic bevel gear pair in POM moulded for a right-angle drive
POM alaka engranaje bikotea angelu zuzeneko unitate baterako.

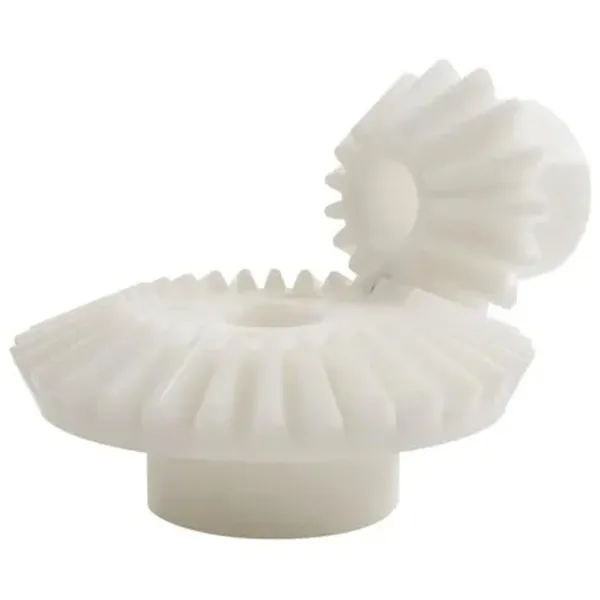

Plastic bevel gear set assembled and checked before packing
Lotutako engranaje-multzoak sareak eta atzerakada egiaztatu dituzte paketatu aurretik.

Funtsezko abantailak

  • Polimero garbiak eta higadura erresistenteakPOMek eta nylonek hezetasunari eta produktu kimiko ugariri aurre egiten diote, beraz, engranajeak ingurune heze, garbitu edo arin korrosiboetan funtzionatzen jarraitzen du, non plakatuta dagoen metalezko engranajea azkenean herdoildu egingo den. Ez pinturarik, ez plakatzerik eta ez mantentzeko olio-filmik.
  • Zehazki moldatutako hortzakHortzen forma mozteko barrunbetik dator baino, beraz, engaiamendua estu eta koherentea izaten da lotean. Ondorioz, errotazio egonkorra eta isila da - zaratari sentikorrak diren gailuetan, adibidez, kafe-makinetan eta inprimagailuetan, gehien axola den propietatea.
  • Metalaren pisuaren zati batMasa baxuak ardatzen eta errodamenduen karga murrizten du, motorrak gidatu behar duen inertzia mozten du eta bateriaren iraupena luzatzen du produktu eramangarrietan eta bateriaz elikatzen direnetan.
  • Angelu zuzeneko diskoa gutun-azal trinko bateanAlaka geometriak potentzia 90 gradutan transferitzen du engranaje-kutxaren karkasa bereizirik behar izan gabe, eta horrek mekanismo txikiak laburrak eta muntatzeko errazak izaten ditu.
  • Zure marrazkira pertsonalizatuaModulua, hortz-zenbaketa, zuloaren diametroa, hub eta boss dimentsioak, erlazioa eta polimero-maila guztiak eskakizunen arabera ekoitzi daitezke. Taulan zati estandar bat egokitzen bada, esango dugu eta erreminta kostua aurreztuko dizugu.
  • Fabrikaren zuzeneko prezioa eta kontrolaMoldea, ikuskapena eta paketatzea etxean egiten dira, beraz, ez dago tarteko marjinarik eta kalitatea pieza egin duen talde berberak egiaztatzen du.

Aplikazioak

Pisu arinaren, funtzionamendu isilaren eta korrosioarekiko erresistentziaren konbinazioari esker, plastikozko engranaje alaka egokiak dira hainbat produktu-familiatan angelu zuzeneko unitate txikietarako.

Etxeko gailu adimendunak

Gortina-makina adimendunak isil-isilik irekitzen eta ixten dira gela trabarik gabe, eta robot xurgagailuek angelu zuzeneko unitate bera erabiltzen dute igotzeko eta biratzeko, potentzia gutxirekin eta bizitza luzearekin.

Bulegoko ekipamendua

Inprimagailuak hortz-forma koherentean oinarritzen dira paper leunaren elikadurarako eta funtzionamendu-zarata baxurako, eta birringailuek erresistentzia kimikoa eta higadura-erresistentzia erabiltzen dituzte paper-karga etengabeei aurre egiteko, huts goiztiarrik gabe.

Jostailuak eta kontsumo produktuak

Urruneko kontroleko ibilgailuek pisu baxuari etekina ateratzen diote, eta horrek bateriaren iraupena hobetzen du, polimeroak erorketak eta kolpeak jasaten dituen bitartean. Materialen kalifikazio egokiak eskuragarri daude haurrentzako produktuetarako.

Kafe makinak eta etxetresna txikiak

Etxetresna itxietako angelu zuzeneko unitateek inguruko piezen koipe kutsatu gabe funtzionatzen dute, eta moldatutako sareak funtzionamendu-zarata baxua mantentzen du etxeko inguruneetan.

Tresneria eta eragingailu txikiak

Neurtzeko eta kokatzeko mekanismoetan 90 graduko transferentzia trinkoak, non inertzia baxua eta pieza ez magnetikoak eta herdoiltzen ez direnak abantailak diren.

Neurrira egindako makineria

Angelu zuzeneko edozein unitate txiki, non bestela metal alaka pare bat, aparteko karkasa bat eta lubrifikazio-puntu bat beharko zenuke. Bidali marrazkia eta betebeharra eta materiala eta ratioa aholkatuko ditugu.

Plastic bevel gears used in smart home, office equipment and toy applications
Plastikozko engranaje alanak zerbitzuan daude etxe adimendunen, bulegoko ekipamenduetan eta kontsumo produktuen aplikazioetan.

Erosleen ohiko galderak

  • Plastikozko engranaje alaka ekoitzi al diezaiokezu nire marrazkiari edo lagin batetik?Bai. Bidali dimentsioko planoa edo lagin-engranajea, modulua, hortz-kopurua, proportzioa, zulamena eta materialaren hobespenarekin. Goiko taulako lehendik dagoen pieza estandar bat egokitzen den edo molde berri bat aipatzen duen baieztatzen dugu eta mekanizatutako prototipo bat horni dezakegu lehenik, erreminta egin aurretik geometria balioztatu nahi baduzu.
  • Zein material aukeratu behar dut, POM edo nylon?POM doitasun alaka-bikoteetarako ohiko aukera da, zurruna, marruskadura baxua eta dimentsioan egonkorra delako hezetasunpean, eta horrek erdiko distantzia eta erreakzioa aurreikusten ditu. Nylon gogorragoa eta hobeto xurgatzen du eragina, baina hezetasuna xurgatzen du eta apur bat dimentsioan mugitzen da. Esaiguzu karga, abiadura eta ingurunea eta bat gomendatuko dizugu.
  • Engranajeak pare parean hornitzen al dira?Alaka-bikote batek diseinatua izan den pareko engranajearekin soilik funtzionatzen du. Izartxo batekin markatutako piezak (GB1M512* eta GB1M512BS*) 60 hortzeko engranajearekin soilik datoz bat eta ez dira bateragarriak beste engranaje batzuekin. Beste pieza-zenbaki bakoitzeko, berretsi gurekin bateratze-zatia eskaera egin aurretik eta bikotea egiaztatuko dugu.
  • Zer esan nahi du BS atzizkiak pieza-zenbakian?BS-k letoizko txertaketa eta torlojua adierazten du, eta horrek ardatzari finkatze mekaniko positiboa ematen dio zulo moldura arrunt batean oinarritu beharrean. Ohiko aukera da engranajeak alderantzizko karga hartzen duen tokian edo ardatzaren doikuntzak irristatu behar ez duen tokian.
  • Zein da lan-tenperatura eta tenperatura altuagoko materiala horni dezakezu?Tarte estandarra -40 °C eta +80 °C artekoa da. Beroago ibiltzen diren ekipoetarako, PEEK edo PPS bezalako materialak aipa daitezke; esan iezaguzu etengabeko funtzionamendu-tenperatura eta aplikazioak zer behar duen baieztatuko dugu.
  • Zeintzuk dira zure epeak eta eskaerak?Bidali pieza-zenbakia edo marrazkia behar den kantitatearekin. Prezioarekin, erreminten eskakizunekin eta denborarekin erantzuten dugu, normalean 24 orduko epean. Pieza estandarrak ekoizpen-stocketik bidaltzen dira; tresneria berriak baieztatutako marrazkiari jarraitzen dio.

Lotutako produktuak eta irakurketa gehiago

Eskatu plastikozko engranaje alanaren aurrekontua

Bidali goiko taulako pieza-zenbakia edo zure marrazkia: modulua, proportzioa, hortzen kopurua, zulamena eta kantitatea. Lotzeko engranajearen aurkako egokitzapena berresten dugu, materialari buruzko aholkuak ematen ditugu eta 24 orduko epean prezioarekin eta epearekin erantzuten dugu.

Bidali kontsulta orain

* Ratioak parekatuta ordenatu behar dira. Neurriek zehaztapenen atalean erreferentziazko marrazkiari jarraitzen diote; Mesedez, berretsi azken marrazkia zure muntaiaren aurkako eskaera egin aurretik. Letoizko txertaketa eta torlojuaren bertsioak BS atzizkiaren bidez identifikatzen dira.
