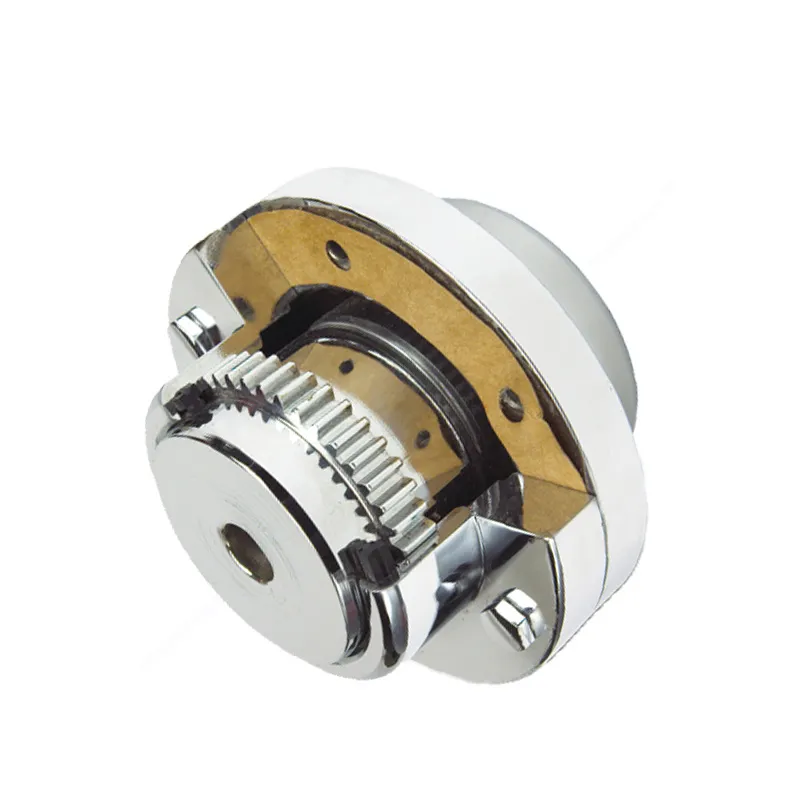

GICLZ Danbor Formako Engranaje Akoplamenduaren ordezkapena

GICLZ Danbor Formako Engranaje Akoplamenduaren ordezkapena

Raydafon-en GICLZ Danbor Formako Engranaje Akoplamenduaren ordezkapena xede handiko potentzia transferitzeko eraikia da makineria industrial astunetan; pentsa altzairu-errotak, zementu-fabrikak eta meatze-ekipoak.
Bidali kontsulta
Produktuaren Deskribapena

Momentu handiko transmisioa industria-makineria astunetarako

Raydafon-en GICLZ danbor formako engranaje-akoplamendua ordezkatzeaMomentu handiko potentzia-transferentziarako diseinatua dago industria-makineria astunetan; pentsa altzairu-fabrikak, zementu-fabrikak eta meatze-ekipoak. Lan-ingurune gogorrak eta barkaezinak kudeatzeko oinarrizko transmisioaren zatia da.

Zerk bereizten du? Danbor itxurako hortz diseinua, 42CrMo erresistentzia handiko altzairuz landutako hortz horiekin. Eraikuntza honi esker, 0,8-3500 kN·m-ko momentua maneiatzen du (GICLZ1-GICLZ30), 50 mm-tik 400 mm bitarteko zuloen diametroak egokitzen ditu eta 1,5 gradu arteko angelu-desegokitzeei aurre egiten die, hori guztia atzerakada oso baxua mantenduz, potentzia-fluxu leun eta egonkorra izateko.

Eragiketa zorrotzetarako eraikia

Makineria astuneko eragiketetarako, momentu handiko danbor-engranaje-akoplamendu honek osagaien higadura asko murrizten du. A gisa ezin hobea dadanbor engranaje akoplamenduamakineria astunetarako bakarrik egina eta eskularru bat bezala ekipamendu industrialen egokitzen diren danbor-engranaje-akoplamenduetarako aukera nagusia.

Raydafon-en fabrikazio-tolerantzia estuak esan nahi du akoplamendu honek industria-ezarpen latzetan mantentzen duela: bibrazio gutxiago nahasten dira ekipoen errendimenduarekin eta askoz bidaia gutxiago mantentze-lanetarako (horrek denbora eta dirua aurrezten du ere).

Kalitate Ziurtagiria, Instalazio Erraza

Hona hemen beste garaipen bat: GICLZ danbor-engranaje-akoplamendua ISO 9001 ziurtagiria du. Bere engranaje-hortzek lubrifikazioa lortzen dute sarean sartzen diren tokian, eta unitate osoa gogorra da, beraz, luzaroago irauten du hautsa lodi dagoenean edo tenperaturak muturreraino aldatzen direnean ere.

Instalazioa ere oso erraza da, bere diseinu soldatu trinkoari esker - aproposa ijezketarako, garraiatzaile-sistemetarako eta antzeko konfigurazioetarako. Ez da harritzekoa iraupen luzeko danbor-engranaje-akoplamendu nabarmena eta meatzaritza-ekipoetara egokitutako danbor-engranaje pertsonalizatuetarako gogokoena.

Konponbide pertsonalizatuak mundu osoan

Txinan oinarrituta, Raydafon-ek era guztietako doikuntza pertsonalizatuak eskaintzen ditu mundu osoko enpresentzat. Tamaina zehatz bat behar duzu? Eginda. Karburizazioa (edo gainazaleko beste tratamendu bat) iraunkortasun gehigarria lortzeko? Ez dago arazorik. Eta hori guztia lehiatzen diren prezioetan dator, kalitateari muzin egin gabe.

Gehitu akoplamendu hau zure konfigurazioan, eta ekipoen iraupen luzeagoa eta eraginkortasun orokor hobea lortuko duzu. Transmisio-sistemak berritu nahi dituzten industria astuneko enpresarentzat, aukera sendoa eta fidagarria da.

gear coupling

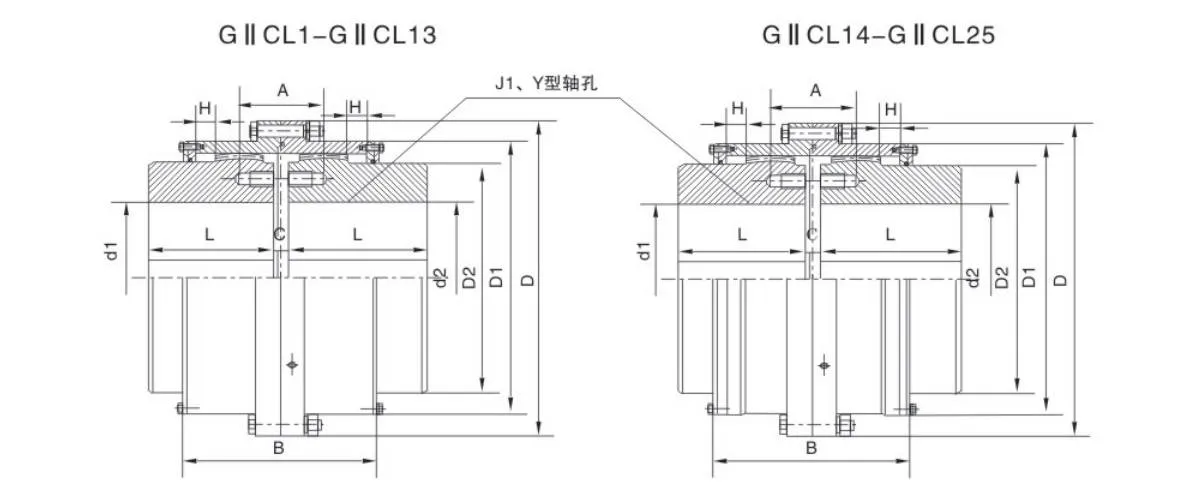

Produktuaren zehaztapena

gear coupling

Danbor formako engranaje-akoplamendua balazta-diskoarekin
Mota Momentu mugatua
KN·m		 Biraketa-abiadura mugatua
R/min		 Ardatz-zuloaren diametroa
d1, d2		 Ardatz-zuloaren luzera
L 		D
mm		 D1
mm		 D2
mm		 D3
mm		 B1
mm		 C
mm		 Biratu inertzia
Kg·m²		 Pisua
Kg
GICLZ1 0.800 7100 16.18.19 42 125 95 60 80 57 24 0.0084 5.4
20.22.24 52 14
25.28 62 16
30.32.35.38 82 6.5
40.42.45.48.50 112 6.5
GICLZ2 1.400 6300 25.28 62 145 120 75 95 67 16 0.018 9.2
30.32.35.38 82 8
40.42.45.48.50.55.56 112 7
60 142 8
GICLZ3 2.800 5900 30.32.35.38 82 170 140 95 115 77 19 0.0427 16.4
40.42.45.48.50.55.56 112 7
60.63.65.70 142 7
GICLZ4 5.000 5400 32.35.38 82 195 165 115 130 89 8.5 0.076 22.7
40.42.45.48.50.55.56 112 9.5
60.63.65.70.71.75 142 9.5
80 172 11.5
GICLZ5 8.000 5000 40.42.45.48.50.55.56 112 225 183 130 150 99 9.5 0.0149 36.2
60.63.65.70.71.75 142 9.5
80.85.90 172 11.5
GICLZ6 11.200 4800 48.50.55.56 112 240 200 145 170 109 11.5 0.24 46.2
60.63.65.70.71.75 142 9.5
80.85.90.95 172 9.5
100 212 11.5
GICLZ7 15.0 4500 60.63.65.70.71.75 142 260 230 160 185 122 10.5 0.43 68.4
80.85.90.95 172 10.5
100.110.120 212 10.5
GICLZ8 21.2 4000 65.70.71.75 142 280 245 175 210 132 12 0.61 81.1
80.85.90.95 172 12
100.110.120 212 12
130 252 12
GICLZ9 26.5 3500 70.71.75 142 315 270 200 225 142 18 0.94 100.1
80.85.90.95 172 18
100.110.120.125 212 18
130.140 252 18
GICLZ10 42.5 3200 80.85.90.95 172 345 300 220 250 165 14 1.67 147.1
100.110.120.125 212 14
130.140.150 252 14
160 302 14
GICLZ11 60.0 3000 100.110.120 212 380 330 260 285 180 14 2.98 206.3
130.140.150 252 14
160.170.180 302 14
GICLZ12 80.0 2800 120 212 440 380 290 325 208 14 5.31 284.5
130.140.150 252 14
160.170.180 302 14
190.200 352 14
GICLZ13 112 2300 140.150 252 480 420 320 360 238 15 9.26 402.0
160.170.180 302 15
190.200.220 352 15
GICLZ14 160 2100 160.170.180 302 520 465 360 420 266 16 15.92 582.2
190.200.220 352 16
240.250 410 16
GICLZ15 224 1900 190.200.220 352 580 510 400 450 278 17 25.78 778.2
240.250.260 410 17
280 470 17
GICLZ16 355 1800 220 352 680 595 465 500 320 16.5 16.89 1071.0
240.250.260 410 16.5
280.300.320 470 16.5
GICLZ17 400 1500 220 352 720 645 495 530 336 17 60.59 1210.0
240.250.260 410 17
280.300.320 470 17
GICLZ18 500 1400 280.300.320 470 775 675 520 540 351 16.5 81.75 1475.0
340 550 16.5
GICLZ19 630 1300 280.300.320 470 815 715 560 580 372 17 101.57 1603.0
340.360 550 17
GICLZ20 710 1200 340.360.380 550 855 755 585 600 393 20 140.03 2033.0
GICLZ21 900 1100 340.360.380 550 915 785 620 640 404 20 183.49 2385.0
400 650 20
GICLZ22 950 950 340.360.380 550 960 840 665 680 415 20 235.04 2452.0
400.420 650 20
GICLZ23 1120 900 380.400 550 1010 880 710 720 435 20 323.16 3332.0
400.420.450 650 20
GICLZ24 1280 875 380 550 1050 925 730 760 445 22 387.97 3639.0
400.420.450.480 650 22
GICLZ25 1400 850 400.420.450.480.500 650 1120 970 770 800 465 22 485.96 4073.0
GICLZ26 1600 825 420.450.480.500 650 1160 990 800 850 475 22 573.64 4527.0
530 800 22
GICLZ27 1800 800 450.480.500 650 1210 1060 850 900 479 22 789.74 5485.0
530.560 800 22
GICLZ28 2000 770 480.500 650 1250 1080 890 960 517 28 960.26 6050.0
530.560.600.630 800 28
GICLZ29 2800 725 500 650 1340 1200 960 1010 517 28 1268.98 7090.0
530.560.600.630 800 28
GICLZ30 3500 700 560.600.630 800 1390 1240 1005 1070 525 28 1822.02 9264.0
670 900 28

(1) Kalitatea eta inertzi momentua kalkulatutako hurbilketa bat da. by Ardatzaren luzeraren diametro txikiena.

(2) D2≥465mm zigilu-eraztunak gomaz feltsatutako gainazal zirkularretik hartzen dira.

(3) taulan "*" markatutako ardatz-zuloen tamainak Akoplamendu dz erdiari bakarrik aplikatzen zaizkio.

(4) baimendu orientazioa konpentsatu 1e 30'.

(5) Onartu konpentsazio erradiala ΔY=0,026 ΔA.

Produktuaren Abantailak

Potentziaren transmisio egonkorra industria agertokietan

Transmisio mekanikoko osagaien produktu-lerroan oinarrizko produktu gisaRaydafon, GICLZ danbor itxurako engranaje-akoplamenduak errendimendu bikaina erakusten du potentzia-transmisio egonkorra behar duten industria-eszenatoki ezberdinetan.

Hau oso mesedegarriadanbor formako engranaje-akoplamendu malguaEkipamenduaren funtzionamenduaren eraginkortasuna eraginkortasunez hobetzeaz gain, ardatzaren konexio-prozesuan ohikoak diren hainbat arazo ere zehaztasunez konpon ditzake, transmisio-sistemen konfigurazioan industria-enpresa askorentzat hobetsitako osagai bihurtuz.

Pare handiko errendimendu bikaina

Momentuaren transmisio-ahalmenari dagokionez, GICLZ danbor-formako engranaje-akoplamenduak oso errendimendu nabarmena du eta bikaina dei daiteke.pare handiko engranaje-akoplamendua. 0,8 – 3500 kN·m-ko momentua hartzen du (GICLZ1–GICLZ30), eta hainbat karga astun erraz maneiatzen ditu, transmisio-eraginkortasuna %99,7raino.

Errendimendu bikain honek abiadura baxuko eta karga astuneko lan baldintzetan eginkizun ordezkaezina izatea ahalbidetzen du, hala nola eremuetan.meatzaritza eta metalurgia, industria horien ekoizpen egonkorra lortzeko transmisio-berme fidagarriak eskainiz.

Lerrokatze okerreko konpentsazioa

Gainera, GICLZ danbor-itxurako engranaje-akoplamenduak desegokietara egokitzeko gaitasun bikaina du eta indartsua da.lerrokatze handiko engranaje-akoplamendua. Lerrokatze angeluarrak, erradialak eta axialak modu eraginkorrean konpentsatu ditzake.

Bereziki bere desplazamendu angeluar optimizatuaren errendimenduak eraginkortasunez hobetzen du hortzaren gainazaleko kontaktuaren egoera. Hortz zuzeneko akoplamenduekin alderatuta, bere zerbitzu-bizitza asko luzatzen du, akoplamenduaren higadurak eragindako ekipoen itzaltze eta mantentze-denbora murrizten du eta ekoizpen-sistema osoaren funtzionamendu-jarraitasuna areagotzen du.

Iraunkortasun sendoa eta mantentze baxua

Iraunkortasun sendoa eta mantentze-kostu baxuak ere Raydafonen akoplamendu honen abantaila nabarmenak dira. Erresistentzia handiko eta iraunkorreko materialez egina dago, zarata txikia eta bibrazio txikia funtzionatzen duten bitartean.

Bere higadura-tasa murrizteaz gain, konektatutako ekipoen galera ere arindu egiten du. Fidagarria daErabilera industrialerako engranaje malguabezalako ingurune gogorretarako egokiaindustria kimikoa eta energia berriztagarriak. Ekipoen errendimendurako baldintza oso handiak dituzten eremu hauetan, errendimendu egonkorra dakar eta enpresei ekipamenduen funtzionamendu eta mantentze-kostuak murrizten laguntzen die.

Instalazioaren erosotasuna eta kostuen kontrola

Gainera, GICLZ danbor formako engranaje-akoplamenduaren diseinuak instalazioaren erosotasuna eta epe luzerako kostuen kontrola ere guztiz kontuan hartzen ditu. Bere egitura trinkoak, karga-ahalmen sendoarekin konbinatuta, funtzionamendu eraginkorra bermatzen duengranaje industrialeko akoplamendua, ekipoen epe luzerako etengabeko funtzionamendua onartzen duena, maiz mantentze esku-hartzerik gabe.

Diseinu-kontzeptu hau oso koherentea da Raydafon-ek merkatu globalerako kalitate handiko eta trukagarriak diren osagaiak eskaintzeko duen konpromisoarekin, mundu osoko industria-enpresei transmisio-soluzio errentagarriagoak eskainiz.

gear coupling

Produktuaren Ezaugarriak

Arauak betetzea eta ardatzen egokitzapena

Raydafonek ekoitzitako GICLZ danbor-formako engranaje-akoplamenduak zorrotz betetzen duJB/ZQ estandarrakoinarrizko parametro eta dimentsioetarako, eta engranaje-akoplamenduetarako JB/ZQ4382-86 Zehaztapen Teknikoen eskakizunak guztiz betetzen ditu.

Transmisio industrialaren esparruan danbor-formako engranaje-akoplamendu malguko soluzio oso hobetua da. Transmisio koaxial horizontaleko ardatzak konektatzeko bereziki diseinatua, akoplamendu hau malgutasunez molda daiteke ardatzaren desbideratze angeluarrei eta benetako lan baldintzetan. Ardatz-ardatz-mugimendu aske mugatua ere ahalbidetzen du, funtzionamenduan zehar tenperatura-aldaketek eragindako ardatzaren hedapen termikoari eta uzkurdurari erraz aurre eginez, eta, hortaz, ekipoen transmisio egonkorra izateko berme fidagarria eskaintzen du.

Kanpoko engranaje mahukaren egitura danbor formakoa

GICLZ danbor-formako engranaje-akoplamenduaren diseinu-ezaugarri nabarmenena danbor-formako kanpoko engranaje-mahukaren egituran datza. Diseinu horri esker, akoplamenduaren barruko eta kanpoko hortzek saretze-egoera optimoa lor dezakete, transmisioaren egonkortasuna nabarmen hobetuz.

Akoplamendua kalitate handiko altzairuz egina dago, hortz-azalera ertaineko gogorrekin. Bere material sendoan eta arrazoizko egituran oinarrituz, errendimendu handiko bilakatzen dapare handiko danbor formako engranaje-akoplamendua, karga-ahalmen bikaina eta industria-eszenatokietan karga astuneko transmisio-beharrei erraz aurre egiteko gai dena. Bere errendimendua are gehiago hobetzeko, hortzen gainazalek gogortze tratamendua jasan dezakete HRC ≥ 56ko gogortasun estandarra lortzeko. Gogortu ondoren, akoplamenduaren karga-gaitasuna nabarmen hobetzen da, bere ezaugarri arina eta biraketa-inertzia txikia mantenduz, ardatzari zama gehigarririk ezarri gabe.

Fidagarritasuna, lubrifikazioa eta zigilatzea

Fidagarritasunari dagokionez, GICLZ danbor formako engranaje-akoplamenduak ere bikain funtzionatzen du. Lubrifikazio-egitura aurreratuekin eta zigilatzeko osagaiekin hornituta dago. Lubrifikazio onak hortzen gainazaleko higadura murrizten du, eta kalitate handiko zigiluak olio lubrifikatzaileen ihesa eta ezpurutasun-sartzea eraginkortasunez saihes dezake.

Horrek akoplamenduaren bizitza luzatzeaz gain, eguneroko mantentze-lanak errazten ditu. A gisadesleekatze-konpentsazio handiko danbor formako engranaje-akoplamendua, bere egitura-diseinu simetrikoak bere osagaiak trukagarritasun bikainaz hornitzen ditu, piezak mantentzea eta ordezkatzea eraginkorragoa eta erosoagoa eginez. Akoplamenduaren abiadura lineala 36 m/s gainditzen duenean, orekatze dinamikoaren tratamendu zehatzak ekipamenduaren funtzionamendu egonkorra bermatzen du, abiadura handiko eragiketak eragindako bibrazioak transmisioaren zehaztasunari eragin diezaioten.

Ardatz-zuloen konfigurazioak eta serie osoko matrizea

Ekipamendu desberdinen konexio-eskakizunak betetzeko, GICLZ danbor-formako engranaje-akoplamenduak ardatz-zuloen konfigurazio-eskema ugari eskaintzen ditu, ardatz-zulo-konbinazio anitz estaltzen dituena, hala nola Y mota, Z1 mota eta J1 mota. Ez dio axola zer nolako ardatzen konexio-egoera, instalazio-metodo egoki bat aurki daiteke.

Raydafon-ek diseinu integrala du engranaje-akoplamenduen arloan. GICLZ motaz gain, hainbat produktu ere baditu GICL, GⅡCL, GⅡCLZ eta NGCL barne. Serie osoko produktuen matrizearekin, Raydafon fidagarri bihurtu daengranaje malguko akoplamendu hornitzaileaindustria-eremuan, eta bere produktuak asko erabiltzen dira hainbat industriaren transmisio-sistemetan, hala nola, metalurgia, meatzaritza, ingeniaritza kimikoa eta energia elektrikoa.

Karga-gaitasuna eta lerrokatze okerreko errendimendua

Karga-ahalmenaren konparazioari dagokionez, GICLZ danbor formako engranaje-akoplamenduak abantaila nabarmenak erakusten ditu. Barruko mahukaren kanpoko diametro beraren eta akoplamenduaren kanpoko diametro maximoaren baldintzetan, bere karga-ahalmena hortz zuzeneko akoplamenduena baino % 15-20 handiagoa da, eta horri esker, momentu handiagoa transmititzeko instalazio-espazio trinkoago batean.

Lerrokatzearen konpentsazio-errendimenduari dagokionez, danbor itxurako engranaje-akoplamendu hau are nabarmenagoa da. Desplazamendu erradiala zero denean, bere desplazamendu angeluarren konpentsazioa 1°30′-ra irits daiteke, hau da, % 50eko hobekuntza da hortz zuzeneko akoplamenduekin alderatuta. Egonkor funtziona dezake ardatzaren lerrokatze-zehaztasuna ezin hobea den lan baldintzetan ere. Gainera, modulu, hortz-kopuru eta hortz-zabaler beraren azpian, danbor-formako hortz-egiturak desplazamendu angeluarren konpentsazio handiagoa lor dezake, moldagarritasuna hortz zuzeneko akoplamenduena baino askoz ere handiagoa delarik.

Hortzen kontaktua optimizatua eta muntaketa erraza

GICLZ danbor formako hortz-azaleren diseinuaengranaje akoplamenduabarneko eta kanpoko hortzen ukipen-egoera ere optimiza dezake. Ardatzean desplazamendu angeluarra dagoenean, eraginkortasunez saihesten du hortz gainazaletan ertzaren estrusioa, estresaren kontzentrazioa murrizten du eta, aldi berean, hortzen gainazalen higadura-erresistentzia eta marruskadura-erresistentzia hobetzen du, transmisioan zarata murrizten du, ekipoen mantentze-tartea luzatzen du, mantentze-lanetarako geldialdia murrizten du eta ekoizpen eraginkortasuna hobetzen du.

Gainera, akoplamenduaren kanpoko engranajearen mahukaren bi muturrek kanpai-aho forma hartzen dute. Diseinu xehatu honek akoplamenduaren instalazioa eta desmuntatzea erosoagoa egiten du, ekipoen muntaketa eta mantentze-lanetan gizon orduko kostuak aurreztuz.

Eraginkortasun eta Aplikazio Oharrak

Transmisio-eraginkortasuna %99,7 bezain altuarekin, GICLZ danbor-formako engranaje-akoplamendua mundu osoan hortz zuzeneko akoplamenduen alternatiba hobetsia bihurtu da. Raydafon-ek produkzio-sistema osoa du, GICLZ akoplamendu bakoitzak zehaztapen osoak dituela eta estandarrak betetzen dituela ziurtatzeko, erabiltzaileei produktu egonkor eta fidagarriak eskainiz.

Eraginkor gisadanbor formako engranaje-akoplamendu industriala, zurruntasuna eta malgutasuna ditu baina elastikotasuna falta du. Hori dela eta, ez da egokia bibrazioen moteltzea eta buffering-a behar duten lan baldintzetarako, eta ezin da erabili ardatzen lerrokatze-zehaztasunari buruzko baldintza zorrotzak dituzten ekipamendu mekanikoetan. Erabiltzaileek arrazoizko hautaketak egin ditzakete benetako lan-baldintzen beharren arabera.

gear coupling

Bezeroen iritziak

⭐⭐⭐⭐⭐

Li Ming, Goi Mailako Ingeniaria, Tianjin Heavy Machinery Co., Ltd.

Hilabeteak daramatzagu Raydafon-en instalatutaGICLZ Danbor motako engranaje-akoplamenduagure fabrikako eskala handiko ekipamendu industrialean, eta benetako errendimenduak gure itxaropenak asko gainditu ditu. Akoplamendu honen danborraren engranajearen diseinua oso praktikoa da. Aurretik, ekipoak beti nabarmen egiten zuen bibratu funtzionamenduan —operadoreek zarata handiagatik eta makina "dardarka" salatu zuten. Akoplamendu honekin ordezkatu ondoren, bibrazio-anplitudea erdira baino gehiago murriztu da, ekipo osoa etengabe eta leunki ibiltzeko. Gainera, bere gorputza material solidoz egina dago. Gure tailerreko ekipoek karga astunekin funtzionatzen dute urte osoan zehar, etengabe hamar orduz funtzionatzen dute ohiko ohiko moduan. Hala ere, industria astuneko GICLZ danbor motako engranaje-akoplamendu honek ez digu inoiz huts egin; hortzen gainazaleko higadura oso txikia da, eta oraindik ia berria dirudi ikuskatzeko desmuntatzen denean. Instalazioa ere ez da arazorik: gure talde teknikoko bi lagunek ordubete baino gutxiagoan amaitu dute argibideak jarraituz, ez da hirugarren talde bat kontratatu beharrik. Aipatzekoa da Raydafonen bezeroarentzako arreta. Lehenago, arazketa garaian danbor-motako engranaje-akoplamenduaren instalazioaren argitasunari buruzko zalantzak izan genituenean, linean kontsultatu ondoren, ingeniariak berehala erantzun ez ezik, arazketa-bideo zehatza ere bidali zuen. Zerbitzua oso arretatsua da, eta talde osoak oso aitortzen du produktu hau.

⭐⭐⭐⭐⭐

James Mitchell, Mantentze-zuzendaria, New York Steel Works, AEB

Gure New Yorkeko lantegian, Raydafon-enGICLZ Danbor motako engranaje-akoplamenduazalantzarik gabe, "arazo-konpontzailea" da. Aurretik, fabrikako altzairuzko ijezketa-ekipoak zarata eta bibrazio arazoak zituen aspalditik. Batez ere, momentu handiko funtzionamenduan, akoplamenduak gidatzeko ardatza bultzatuko luke "zurrunbiloa" soinua ateratzeko, inguruko lan-estazioetako langileak zarata kentzeko entzungailuak eramatera behartuz. Mantentze-lanetan, bibrazioak eragindako osagaiak maiz askatzea ere aurkitu dugu. Pare handiko GICLZ danbor motako engranaje-akoplamendu honekin ordezkatu zenetik, egoera guztiz hobetu da. Bere danbor-engranaje-egitura bereziak estresa modu adimentsuan barreiatu dezake funtzionamenduan zehar, ekipoen zarata ez ezik, bibrazioak eragindako osagaien higadura gutxituz ere. Bere instalazioa oso erraza da: gure mantentze-taldeak ez zuen denbora asko eman ordezkapena osatzen. Hain denbora luzez erabili ondoren, egonkor mantentzen da intentsitate handiko momentu-kargak maneiatzen edo ekipamendua martxan jarri eta itzaltzean inpaktuari aurre egin, akatsik gabe. Orain, lehendik dauden ekipoetan erabiltzen jarraitzen ez ezik, Raydafon-en zarata murrizteko GICLZ danbor motako engranaje-akoplamendua erabat hartzeko asmoa dugu datozen produkzio-lerro berrietarako. Paregabea da kostu-eraginkortasunari eta fidagarritasunari dagokionez.

⭐⭐⭐⭐⭐

Maria González, Madrilgo Industria Taldeko Operazio zuzendaria, Espainia

RaydafonenaGICLZ Danbor motako engranaje-akoplamendualaguntza handia izan da gure Madrilgo lantegiko ekoizpen-eragiketetan! Aurretik erabiltzen genituen beste marka batzuen akoplamenduen arazo handiena ardatzen deslerrokatzea zen: ekipoak denbora-tarte batez funtzionatu ondoren, akoplamendua beti desbideratzen zen motor-ardatztik eta lan-makinaren ardatzetik, eta ondorioz, potentzia transmisioaren eraginkortasuna murriztu zen eta konektaturiko osagaien maiz higatzen zen. Produkzio-lerroa hilean behin baino gehiagotan itxi behar izan genuen mantentze-lanetarako. Desalignmentaren aurkako GICLZ danbor-motako engranaje-akoplamendu honetara aldatu ondoren, bere danbor-engranajeen diseinuak ezin hobeto konpontzen du min hau. Instalazioen desbideratzeak automatikoki konpentsatu ditzake tarte jakin baten barruan, eta ardatz-sistemak lerrokadura zehatza mantendu dezake, nahiz eta ekipoak abiadura handian funtzionatzen duen denbora luzez. Gainera, bere talka-erresistentzia bikaina da. Gure produkzio-lerroko estanpazio-ekipoek inpaktu-indar handia sortzen dute funtzionamenduan zehar, eta akoplamendu honek etengabe babestu dezake beti, produkzio-prozesu osoa arin eta egonkorra izan dadin. Are garrantzitsuagoa dena, mantentze-maiztasuna bi heren murriztu da lehengoarekin alderatuta, eta horrek asko murrizten du produkzio-lerroen eteteek eragindako galerak. Karga handiko industria agertokietan, zalantzarik gabe, "behar-beharrezkoa" fidagarria da.

⭐⭐⭐⭐⭐

Pierre Lefevre, Ingeniaritza zuzendaria, Paris Mechanical Solutions, Frantzia

Raydafon instalatu ondorenGICLZ Danbor motako engranaje-akoplamenduaGure Parisko fabrikako ekipoetan, eragiketa-eraginkortasuna eta egonkortasuna maila altuago batera igo dira. Akoplamendu honen danbor-engranajeen diseinuak "malgutasuna" du; ekipoen funtzionamenduan zehar inpaktuaren karga eraginkortasunez xurga dezake, baina baita konektatutako engranaje eta errodamenduen higadura murrizten ere. Lehen, hilero prozesatzeko ekipoen zati ahulak ordezkatu behar genituen, baina orain ordezteko zikloa hiru hilabetera luzatu da, kontsumigarrien kostua nabarmen murriztuz. Instalazio-prozesua ere arazorik gabekoa da: gure ingeniariek muntaia ordubete baino gutxiagoan osatu zuten eskuliburuko GICLZ danbor motako engranaje-akoplamenduaren instalazio-urratsak jarraituz, arazketa gehigarririk egin gabe. Orain arte, akoplamenduaren hortz-azalera leuna da oraindik deformaziorik edo herdoilik gabe, eta bere iraunkortasuna erabili dugun beste marka batzuen aldean oso handiagoa da. Ekipoen fidagarritasuna eta produkzio-eraginkortasuna bilatzen duten enpresentzat, eraginkortasun handiko GICLZ danbor motako engranaje-akoplamendu industrial hau aukera bikaina da zalantzarik gabe.

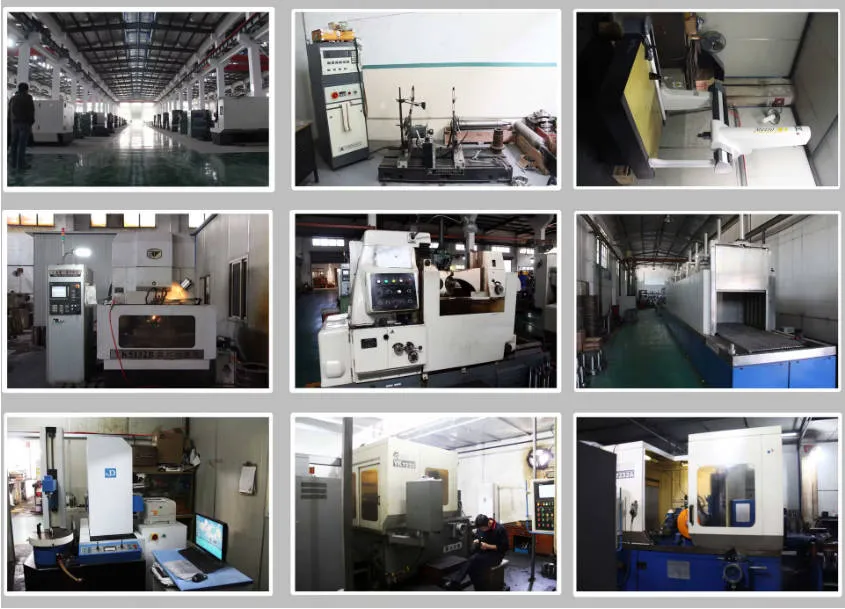

Zergatik aukeratu Raydafon

Hamarkada bat baino gehiago Transmisio-esperientzia

Hamarkada bat baino gehiago daramatza transmisio mekanikoko osagaien industrian, Raydafon Hangzhou-n hasi zen 2006an ikuspegi argi batekin: "transmisio-soluzio fidagarriak eskaintzea". Ez ditugu produktuak soilik fabrikatzen; horren ordez, hainbat sektoretako industria-eszenatokietara egokitutako irtenbide praktikoak eta errendimendu handikoak eskaintzera bideratzen gara.

Urteetan zehar, ospe sendoa lortu dugu fidagarri gisaengranaje akoplamenduen fabrikatzaileabezero askoren artean, eta gure esportazio-negozioa etengabe hazi da. Ekoizten ditugun akoplamendu bakoitzak nazioarteko estandarrei atxikitzen die, gure bezeroek gure produktuak lasaitasun osoz erabil ditzaketela ziurtatzeko.

Pare handiko engranaje-akoplamenduak ingurune gogorretarako

Gurekin lan egin duten bezeroek badakite Raydafonen indar nabarmena gure pare handiko engranaje-akoplamenduetan dagoela. Industria-guneak ingurune gogorrak izaten dira, non ekipoak karga astunekin funtzionatzen duen tarte luzeetan.

Gure pare handiko engranaje-akoplamenduak baldintza zorrotzak kudeatzeko bereziki diseinatuta daude: potentzia transmisio egonkorra eta eraginkorra ahalbidetzen dute, eta, aldi berean, ekipoen geldialdi-denbora gutxitzen dute mantentze-lanetarako, bezeroei traba handiak aurreztuz. Hartu makineria astunetarako hornitzen ditugun engranaje-akoplamendu malguak, adibidez: ekoizpenean kalitate handiko material iraunkorrak soilik hautatzen ditugu eta industriako teknika aurreratuak hartzen ditugu. Honek gure produktuek maila goreneko errendimendua emateaz gain, zerbitzu-bizitza luzea izateaz gain. Ez dugu inoiz jotzen "prezio baxuko, kalitate baxuko" ikuspegira; horren ordez, konpromisorik gabeko kalitatea eta kostu-eraginkortasuna gure bezeroentzako orekatzen saiatzen gara. Horregatik, industria-engranajeak akoplatzeko sistema sendoak behar dituzten industria asko prest daude gurekin epe luzerako lankidetzak eraikitzeko.

Eskaeraren araberako pertsonalizazioa eta etengabeko laguntza

Gainera, Raydafonek benetan ulertzen ditu "eskaeraren arabera pertsonalizazioa"ren nondik norakoak. Bezero bakoitzak ekipamendu, lan-baldintza eta momentu-eskakizun bereziak ditu; ez dugu inoiz behartzen soluzio bakarra. Horren ordez, neurrira egindako engranaje-akoplamendu-soluzioak diseinatzen ditugu haien behar zehatzetan oinarrituta.

Eredu estandarra edo garapen pertsonalizatua behar duen aldaera espezializatua izan, gure fabrikazio-instalazio modernoak eta I+G-ko taldeak kontrol zorrotzak egiten dituzte fase guztietan: diseinutik eta ekoizpenetik probara arte. Kalitate kontrolaren gainean mantentzen gara urrats guztietan produktu guztiek nazioarteko ziurtagiriak betetzen dituztela ziurtatzeko. Raydafon aukeratzeak engranaje-akoplamendu bat erostea baino gehiago esan nahi du; etengabeko aholkularitza teknikoko laguntza ere eskaintzen dugu —bezeroek edozein unetan jar dezakete gurekin harremanetan galderak egiteko— eta garaiz entregatzen dugu beti. Horregatik, hain zuzen, mundu osoko engranaje-akoplamendu hornitzaileen artean sendo mantendu dugu.

gear coupling

Maiz egiten diren galderak

Zein da GICLZ Danbor Formako engranaje-akoplamenduaren gehienezko momentua?

GICLZ Drum Shape Gear Coupling-ek 0,8 – 3500 kN·m (GICLZ1–GICLZ30) pare-bata kudeatzen du, industria-aplikazio arinak eta astunak barne.

Zein zulo-diametro daude eskuragarri GICLZ engranaje-akoplamendurako?

Aleen diametroak 50 mm eta 400 mm bitartekoak dira, eredu zehatzaren arabera. Ardatz-zuloen konfigurazioek Y mota, Z1 mota eta J1 mota daude.

Zein material erabiltzen da GICLZ danbor formako engranaje-akoplamendurako?

Danbor formako hortzak 42CrMo erresistentzia handiko altzairuz eginak dira, hortz-azalera ertaineko gogorrekin. Gogortze aukerako tratamenduak HRC ≥ 56 lortzen du karga-ahalmen handiagoa lortzeko.

Zein da GICLZ akoplamenduaren deformazio angeluarren konpentsazioa?

GICLZ danbor itxurako engranaje-akoplamenduak 1,5 gradu arteko angelu-desegokia konpentsatzen du, % 50eko hobekuntza da hortz zuzeneko akoplamenduekin alderatuta.

GICLZ Drum Shape Gear Coupling ISO ziurtagiria al dago?

Bai, GICLZ danbor-engranaje-akoplamendua ISO 9001 ziurtagiria du eta JB/ZQ arauak eta JB/ZQ4382-86 Engranaje-akoplamenduetarako zehaztapen teknikoak betetzen ditu.

Zein da GICLZ engranaje-akoplamenduaren transmisio-eraginkortasuna?

GICLZ danbor-formako engranaje-akoplamenduak transmisio-eraginkortasuna ematen du, %99,7koa.

Raydafon-ek GICLZ engranaje-akoplamendu pertsonalizatuak eskaintzen al ditu?

Bai, Raydafon-ek tamaina pertsonalizatuak, karburizazioa eta gainazaleko beste tratamendu batzuk eskaintzen ditu eta mundu osoko enpresei egokitutako engranajeak akoplatzeko soluzioak eskaintzen ditu, prezio lehiakorrak eta mundu osoan entregatuta.

Zein industriak erabiltzen dute GICLZ Drum Shape Gear Coupling?

GICLZ akoplamendua oso erabilia da altzairu-fabriketan, zementu-lantegietan, meatze-ekipoetan, metalurgian, ingeniaritza kimikoan, energia elektrikoan, ijezketa-fabriketan eta garraiatzaile-sistemetan.
