GIGL danbor formako engranaje-akoplamendua ordezkatzea

GIGL Danbor Formako Engranaje Akoplamendua Heavy-Duty Industrial Transmisiorako

Zure makineria astunak (altzairutegiak ijezteko standak, zementu planta birrintzaileak edo meatzaritzako garraiatzaileak) pare handitik atzera egingo ez duen akoplamendu bat behar badu, Raydafon-en ordezkoa.GIGL Danbor formako engranaje akoplamendualan zehatz horretarako eraikia dago.

Danbor formako hortzak mundu errealean erabiltzeko eraikiak

Zer egiten du haudanbor engranaje akoplamenduanabarmendu? Danbor formako hortzak. Ez dute boterea transferitzen soilik, mundu errealeko erabileraren nahastea kudeatzen dute. Gehienezko momentua 2000 kN·m-ra iristen da, zuloen tamainak 50 mm-tik 400 mm-ra bitartekoak dira eta 1,5 graduko angelu-desegokitzea hartzen du. Horrez gain, akoplamendu arruntak azkar higatuko lituzkeen desplazamendu axial eta erradialak konpentsatzen ditu.

42CrMo altzairua, zehaztasun-lurratutako hortz inboluzioekin

Raydafon-ek 42CrMo erresistentzia handiko altzairuz egiten du, eta gero engranaje inbolutiboen hortzak zehaztasunez ehotzen ditu, beraz, potentzia leuntasunez igarotzen da eta higadura baxua izaten jarraitzen du. Bila duten erosleentzat oinarrizkoa dapare handiko engranaje-akoplamenduak industria-aplikazioetarako; martxan jarraitzen du makinak gogor bultzatzen direnean ere.

ISO 9001 Ziurtagiria eta Mantentze-lan egokia

Akoplamendu hau ez da gogorra bakarrik, mantentze-lanetarako ere inteligentea da. ISO 9001 ziurtagiria du. Engranaje-sarea lubrifikatuta dago, eta horrek bibrazioak murrizten ditu eta bizitza iraupena luzatzen du, baita hautsez betetako meategietan edo zementu-lantegi itogarrietan ere. Bere egitura trinkoak esan nahi du ijezketa errotetan edo garraiatzaileen gailuetan instalatzea ez dela proiektu handi bat bihurtzen. Horregatik da lehen aukera bat bezaladanbor engranaje-akoplamendu iraunkorraeta meatze-ekipoetarako engranaje-akoplamendu pertsonalizatuetarako hobetsitako aukera - tamainak eta gainazaleko tratamenduak zure konfiguraziora egokitu daitezke.

Txinatik fabrikako prezio lehiakorra

Raydafon-en fabrika Txinan dago, beraz, kalitate ona orekatzen dugu zentzuzko prezioekin. Ez dugu tamaina bakarreko piezarik saltzen; zurekin lan egiten dugu zure makinentzako akoplamendu egokia lortzeko. Gelditasun-denbora gutxiago, eraginkortasun hobea eta ekipamendu astuna mugitzen mantentzen duen akoplamendua.

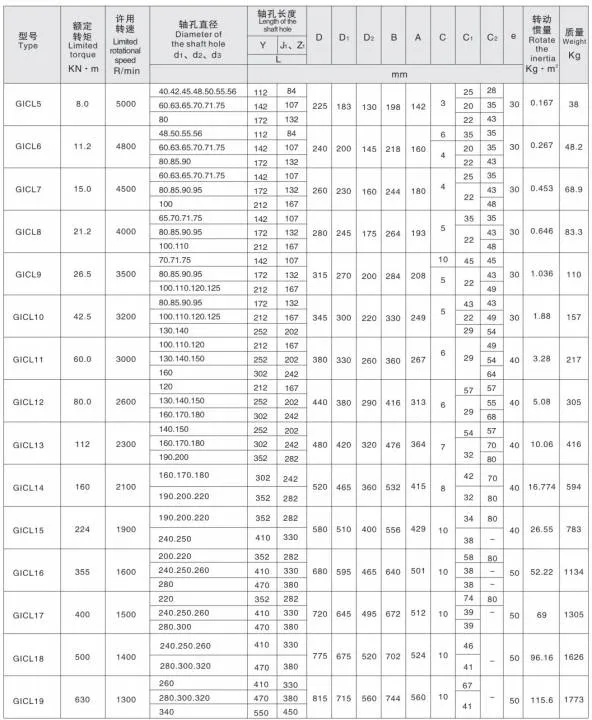

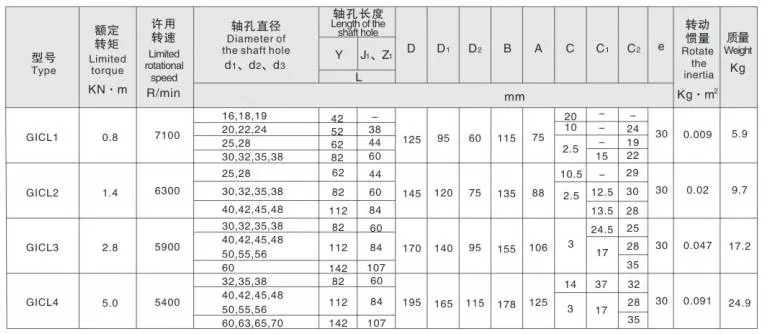

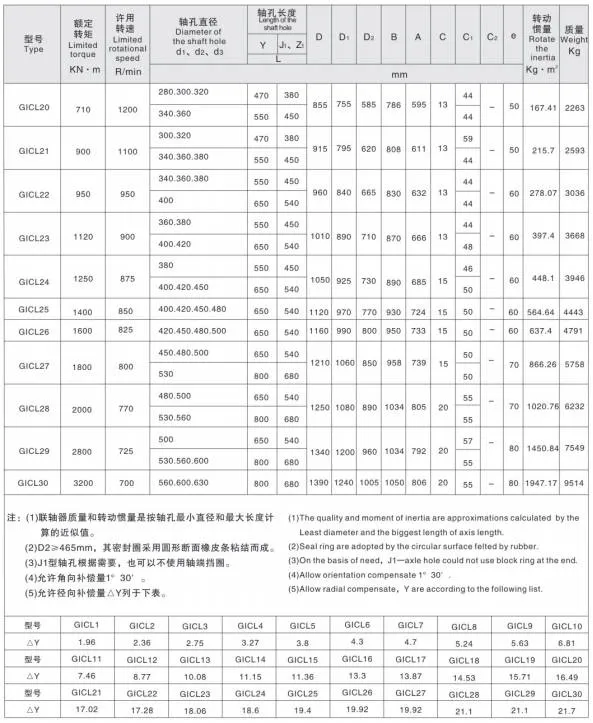

Produktuaren zehaztapena

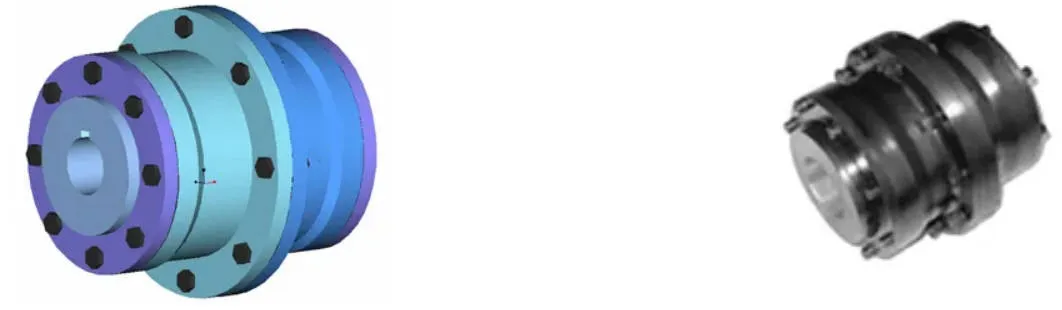

Produktuaren Ezaugarriak

GIGL danbor formako engranaje-akoplamendua errendimendu handiko aukera bat da engranaje-akoplamendu malguko sistemetan, potentzia-transmisio fidagarria negoziaezina den industria-agertoki gogorretara egokituta.

Akoplamendu zuzenak baino % 15-20 karga-gaitasun handiagoa

Zer egiten du hau aurreratuadanbor formako engranaje akoplamenduaaukerarik onena lerrokatze angeluarra modu eraginkorrean kudeatzeko gaitasuna da, momentu handiko transmisioa osorik mantentzen duen bitartean. Hortz zuzeneko engranaje-akoplamenduekin alderatuta, GIGL modeloak batez beste % 15-20ko igoera ematen du karga-tolerantzian, barruko mahukaren kanpoko diametroaren eta akoplamenduaren kanpoko diametroaren gehienezko baldintza berdinetan. Horrek karga handiko GIGL aplikazioetarako gomendagarria da.

Desplazamendu angeluarra 1°30' arte

Bere abantaila handienetako bat desplazamendu angeluarren konpentsazio hobetua da. Desplazamendu erradiala zero denean, hortz zuzeneko engranaje-akoplamenduek 1° bakarrik maneiatzen dute, baina GIGL danbor-formako engranaje-akoplamenduak 1°30'-ra igotzen du, % 50eko hobekuntza. Horrek abiadura baxuko eta karga astuneko inguruneetarako aproposa da, esaterakomeatzaritza eta metalurgia makineria, non lerrokatze-tolerantzia joko-aldaketa bat den.

Hortzen kontaktua optimizatua, zarata txikiagoa, mantentze-tarte luzeagoak

Danbor itxurako hortzen gainazalak barneko eta kanpoko hortzen arteko kontaktua hobetzen du. Hortz zuzeneko akoplamenduekin ohiko arazoak konpontzen ditu, hala nola ertzak estutzea eta hortz-muturretako tentsio-kontzentrazioa angeluar desplazamenduetan. Aldi berean, marruskadura eta higadura murrizten ditu, zarata murrizten du eta mantentze-tarteak luzatzen ditu. Kanpoko hortzaren mahukaren forma leunak muntatzea eta desmuntatzea errazten du mantentze-taldeentzat.

% 99,7ko transmisio-eraginkortasuna

Transmisioaren eraginkortasunari dagokionez, GIGL danbor formako engranaje-akoplamendua % 99,7ra iristen da - engranaje-akoplamendu industrialeko erabileretarako duen fidagarritasunaz hitz egiten duen kopurua, fabrikazioko garraiatzaile-sistemetatik hasi eta eraikuntzako makineria astunetaraino. Kanpoko hortzaren mahukak danbor-formako hortzak erabiltzen ditu sare leunetarako, kalitate handiko altzairuz egina, hortz-azalera ertaineko gogorrekin karga astunak eusteko. Aukerako hortz-azalera gogortzeak (HRC ≥ 56) iraunkortasuna areagotzen du. Bere diseinu arinek errotazio-inertzia baxua mantentzen du, abiadura eta doitasuna garrantzitsuak diren ekipoetarako aproposa.

Lubrifikazio fidagarria, zigilatzea eta trukagarritasuna

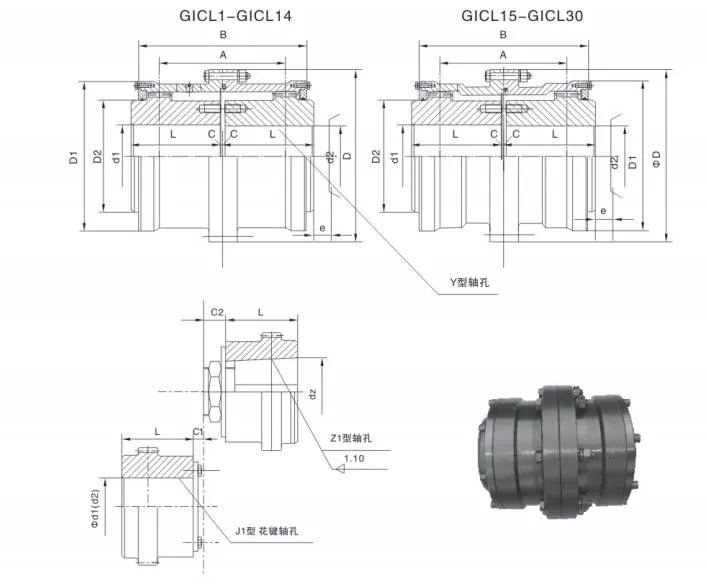

GIGL danbor formako engranaje-akoplamendua epe luzera ondo funtzionatzen jarraitzeko, bizitza iraupena luzatzen duten eta mantentze-lanak errazten dituzten lubrifikazio-egitura eta zigilu fidagarriak ditu. Bere diseinu simetrikoak trukagarritasun bikaina bermatzen du, beraz, piezak ordezkatzea erraza da. Abiadura handiko eragiketetarako, non abiadura periferikoak 36 m/s gainditzen dituenean, oreka dinamikoak bibrazioak saihesten ditu eta errendimendu egonkorra bermatzen du. Ardatz-zuloen konfigurazioek malgutasuna eskaintzen dute: Y, Z1 eta J1 motak konbinatuz konexio-behar ezberdinetara egokitzeko.

Danbor formako engranaje akoplamendu sorta osoa

Raydafon, konfiantzazkoaengranaje akoplamenduen fabrikatzailea, GIGL haratago danbor formako engranaje-akoplamendu sorta osoa ekoizten du, GICL, GIICL, GICLZ, GIICLZ eta NGCL aldaerak barne, guztiak industriako estandar zorrotzak betetzen ditu kalitatea bermatzeko.

Trinkoa, zurrun-malgua, mantentze baxua

Akoplamendu zurrun-malgu honek abantaila ugari ditu: egitura trinkoa, biraketa-erradio txikia, karga-gaitasun handia, maila goreneko eraginkortasuna, zarata txikia eta mantentze-ziklo luzeak. Batez ere aproposa da abiadura baxuko eta pisu handiko baldintzetarako, metalurgian (ijezketa-errotak), meatzaritza (birringailuak), altxaketa eta garraioa (garabiak), baita petrolioa, kimika eta makineria orokorreko ardatzen transmisioetarako ere.

Aplikazio-oharrak

Elastikotasunik gabeko zurruntasun eta malgutasun handia dela eta, ez da gomendagarria bibrazioak moteltzea, bufferinga edo ardatzen lerrokatzea oso zorrotza behar duten makineriarako, hala nola, bibrazio txikiek ere errendimenduan eragina izan dezaketen doitasun-ekipoak.

Aplikazio-eszenatokiak

GIGL danbor formako engranaje-akoplamendua oso erabilia da industria astuneko sektoreetan, non momentu handia, lerrokatze-tolerantzia eta iraunkortasuna funtsezkoak diren.

Zergatik erosi Raydafon-i

Raydafon Txinako egoitza daengranaje akoplamendu hornitzaileahamarkada bat baino gehiagoko esperientzia duen transmisio mekanikoko osagaietan. Kalitate ona eta fabrikako prezio lehiakorrak orekatzen ditugu, eta ez ditugu neurri bakarreko piezak saltzen; zurekin lan egiten dugu akoplamendu egokia zure makinekin lotzeko.

Neurri pertsonalizatuak eta gainazaleko tratamenduak

Zulo-tamaina zehatz bat, hortzen gainazala gogortzea (HRC ≥ 56) edo ardatz-zuloen konfigurazio pertsonalizatu bat behar duzu? Tamainak eta gainazaleko tratamenduak egokitzen ditugu zure konfigurazio zehatzera egokitzeko.

Entrega azkarra eta laguntza teknikoa

Eredu estandarrak azkar bidaltzen dira, eta gure ingeniaritza taldeak instalatzeko eta martxan jartzeko orientabideak eskaintzen ditu eskaeran. Gelditasun-denbora gutxiago, eraginkortasun hobea eta ekipamendu astuna mugitzen mantentzen duen akoplamendua.

Maiz egiten diren galderak
