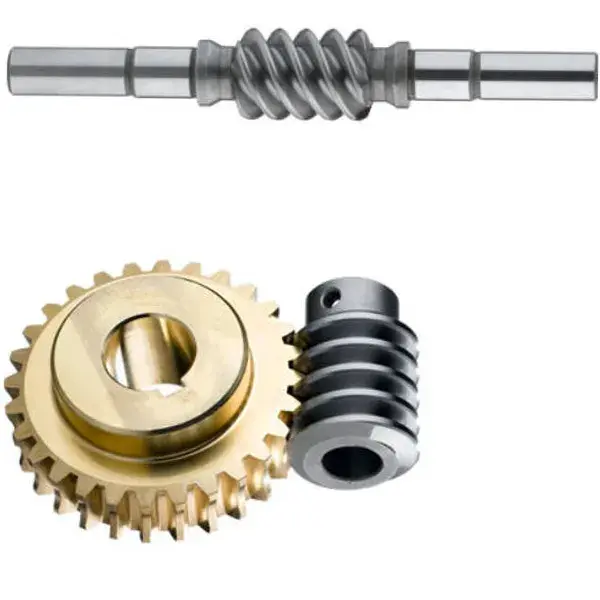

Duplex Worms Gear

Produktuaren zehaztapena

Berunezko harra duplex edo bikoitzeko engranaje batek modulu eta diametro-kotiente desberdinekin diseinatutako alboak dituen harra du, hortz-profil bakoitzean berun angelu desberdinak sortuz. Honen ondorioz, pixkanaka-pixkanaka hortzen lodiera handitzen da hariaren luzeran eta hari-hutsuneak murrizten dira, atzerakada zehatza kontrolatu ahal izateko.

Harre-gurpilean, modulu ezberdinek gehigarrien aldaketa-koefiziente bereziak eta zirkulu biribileko diametroak sortzen dituzte hegal bakoitzean, aurreko eta atzeko profil desberdinak osatuz. Hala ere, hortzen lodiera eta hutsuneak koherenteak izaten jarraitzen dute gurpilaren zirkunferentziaren inguruan.

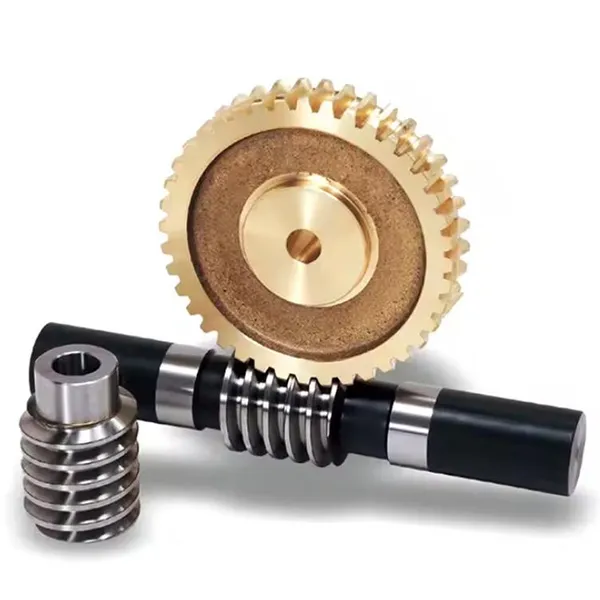

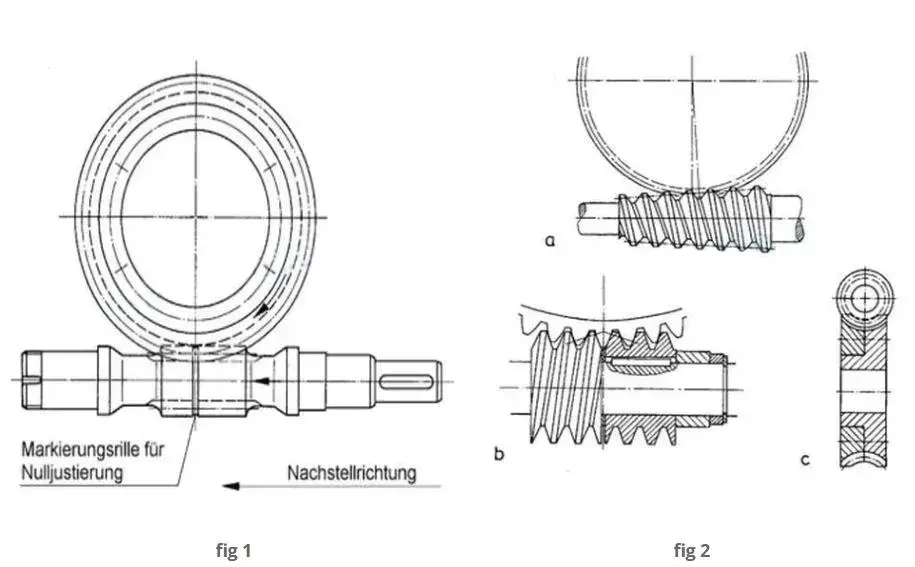

Atzera-jokoa harea axialki mugituz doitzen da, hortz-lodiera egokia gurpilarekin lerrokatzeko, nahi den atzera-joka-maila lortuz (ikus 1. irudia). Metodo honek erreakzioaren doikuntza erraz eta zehatza ahalbidetzen du instalazioan zehar eta higatutako engranajeen etengabeko doikuntza ahalbidetzen du, hortzen kontaktuan edo sarean eragin gabe.

Erreakzioa doitzeko metodo alternatiboak honako hauek dira: erdiko distantzia aldatzea harra ardatzaren eta gurpilaren ardatz eszentriko bat erabiliz; zizare koniko bat axialki mugitzea (2a. irud.); harra bi zatitan zatitzea, elkarren artean biratu edo mugitu daitezkeen (Ott sistema, 2b. irudia); edo gurpila bi disko erregulagarritan banatzea (2c. irudia).

Muntatzearen kontu-oharra

Gure Raydafon Duplex Worms Gear-ek hortz-modulu desberdinak ditu ezkerreko eta eskuineko aldean, beraz, zizare-engranajeak zehatz-mehatz lerrokatuta egon behar dira instalazioan. Hona hemen gogoratu beharreko urrats gako batzuk:

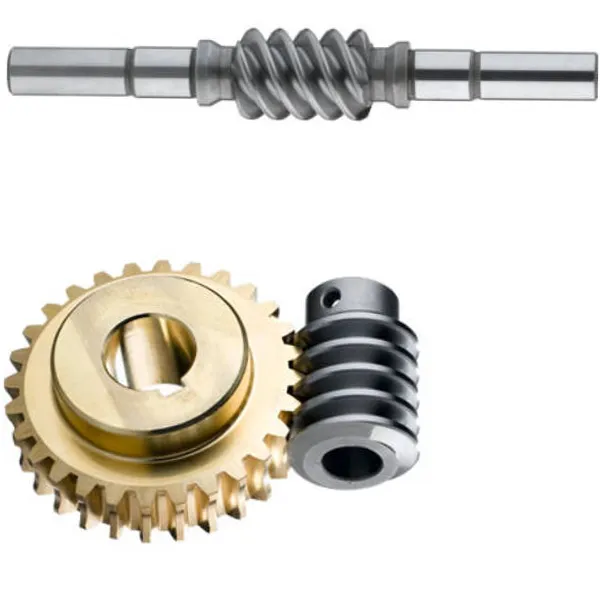

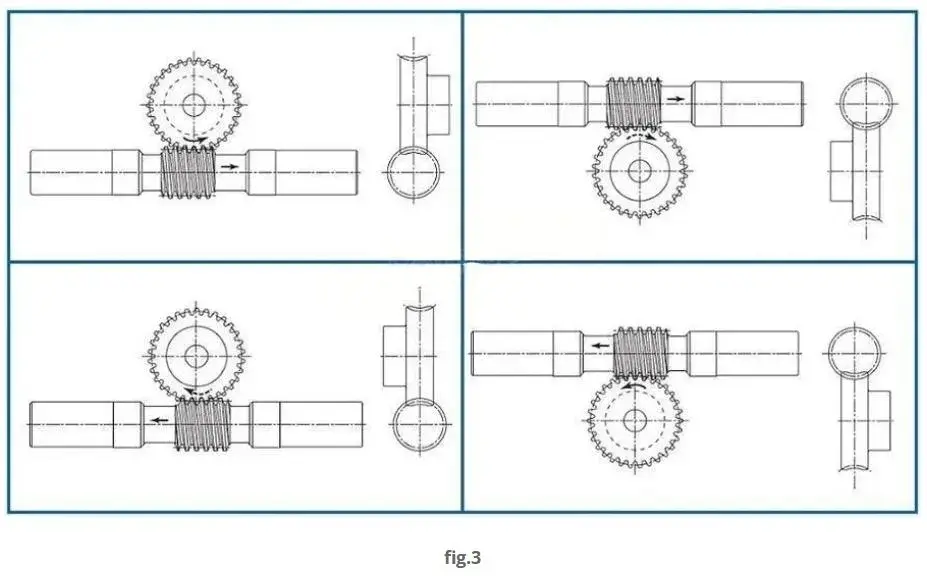

Instalatu aurretik, egiaztatu muntaia noranzkoaren marka. Zizare bikoitzeko engranaje eta zizare engranaje bakoitzak gezi bat du gainean, hau da, instalazioa "iparrorratza". Instalatzean, aurrealdetik, ziurtatu behar duzu zizare-engranajearen eta zizare-engranajearen geziak norabide berean daudela (ikus 3. irudia). Geziaren norabidea alderantzikatu edo gaizki lerrokatuta badago, zizare-engranajearen erdiko distantzia handiegia izango da eta ez da egokituko. Ozta-ozta instalatuta egon arren, engranaje-sareak arazoak izango ditu, eta ez du denbora asko beharko hortzak kolpatu edo trabatu, eta horrek gauzak atzeratuko ditu!

Erreferentzia-posizioa egiaztatzea

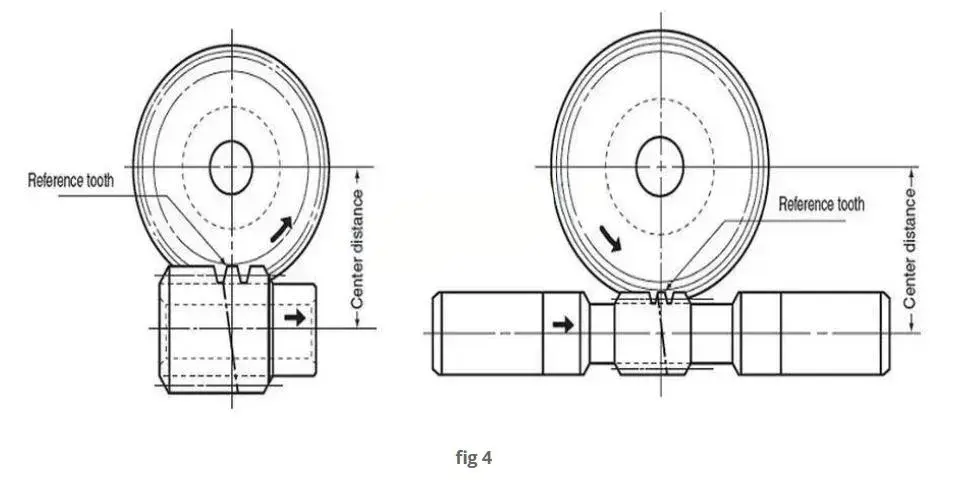

Duplex harraren hortzaren punta-periferian V-arteka batek (60°, 0,3 mm-ko sakonera) erreferentziako hortza markatzen du. Engranaje-multzoak ia zero atzerakada lortzen du (± 0,045) erreferentzia-hortz hau harraren gurpilaren biraketa-zentroarekin lerrokatzen denean "a" zehaztutako zentro-distantzian (ikus 4. irudia).

Produktuaren Ezaugarriak

Raydafon, Txinan transmisio mekanikoaren alorrean aspaldiko fabrikatzailea, aspalditik makineria fabrikatzaile askoren hornitzaile fidagarria izan da, bezeroei kalitate handiko harra duplex engranajeak eskainiz, prezio merkeetan, bere fabrika-maisuen eskulan bikainarekin. Gure produktuak lan-baldintza konplexuetarako diseinatuta daude, eta oinarrizko hiru abantailek ekipamenduaren funtzionamendua kezkatu egiten dute.

Modulu bikoitzeko diseinua, transmisio eraginkorragoa: Raydafon-en duplex zizare-engranajeek modulu desberdinak erabiltzen dituzte ezkerreko eta eskuineko hortzen gainazaletan, ekipoan "motor bikoitza" instalatzeko moduan. Erresistentzia handiko kobre aleaziozko zizare-engranajeak doitasunez forjatutako aleaziozko altzairuzko zizareekin bat egiten dute. Eskuzko zortzi artezketa egin ondoren, ziztada estua da eta ez du irrist egiten, eta transmisioaren eraginkortasuna zizare-engranaje arruntena baino % 20 handiagoa da. Zhejiang-ko ehungintza-makineria-fabrika batek jakinarazi zuen gure harra duplexeko engranajeak ordezkatu ondoren, ekipoen energia-kontsumoa asko murriztu zela.

Bi etapako transmisioa, momentu handia eta zarata txikia: bi etapako transmisio-egitura bereziak bikoiztu egiten du zizare-engranajeen momentua, eta martxan dagoen zarata are txikiagoa mantentzen da. Makina-erreminta astunen doikuntza zehatza edo garraiatzeko ekipo handien etengabeko funtzionamendua dela, erraz maneiatu daiteke. Guangdong-eko elikagaiak prozesatzeko fabrika batek esan zuen ekipoak zarata handia egiten zuela martxan, baina gure produktuetara aldatu ondoren, tailerra askoz isilagoa da.
