Zein pauso jarraitu behar dira zilindro hidrauliko bat diseinatzerakoan?

2025-09-11

Zilindro hidraulikoaren materiala hautatzea

Lehenik eta behin, hormaren lodieraren diseinuazilindro hidraulikoamaterialaren trakzio-erresistentziaren, lan-presioaren eskakizunen, pistoiaren trazuaren, etab. Orokorrean, iparraldeko zilindro hidraulikoek 35 gradua erabiltzen dute, fluxu handiarekin, presio baxuarekin, horma meheekin eta pistoi handiekin. Hegoaldean, 45 graduko horma lodiko presio handiko zilindroak eta amerikar estiloko egitura-diseinuak erabiltzen dira batez ere. Zilindro hidraulikoaren barruan harrapatuta dagoen gasak arakatze motela eragiten du. Hau gasa kanporatzeko zilindro hidraulikoa behin eta berriz martxan jarriz lor daiteke. Beharrezko kasuetan, gasa kanporatzeko sistema hidraulikoaren funtzionamenduan, kanalizazioetan edo zilindro hidraulikoaren bi ganberetan igor daitezke ihes-gailuak.

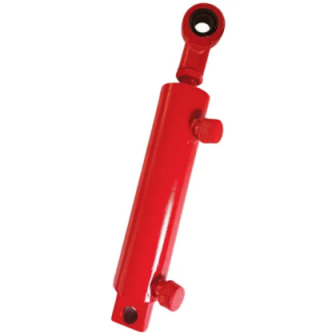

EP-YS50E-001 Harvester Hydraulic Cylinder Steering Hydraulic Cylinder

Zilindro hidraulikoen gida-euskarrien hautaketa

Barruko gida-elementuen marruskadura irregularrak eragindako abiadura baxuko arakatzeagatikzilindro hidraulikoa, gida euskarri gisa metalen erabilera lehenestea gomendatzen da. Metalezkoak ez diren euskarri-eraztunak erabiltzen badira, olioan dimentsio-egonkortasun ona duten metalezkoak ez diren euskarri-eraztunak hautatzea komeni da, batez ere dilatazio termikoko koefiziente txikia dutenak. Gainera, euskarri-eraztunaren lodiera zorrotz kontrolatu behar da dimentsio-tolerantziari eta lodieraren uniformetasunari dagokionez.

Zigilatzeko eraztunak hautatzea

Zilindro hidraulikoaren abiadura baxuko arakatze-arazorako, zigilatzeko elementuaren materialak eragindako zilindro hidraulikoaren erabilerarako, zigilatzeko material gisa politetrafluoroetilenoa duen zigilatzeko eraztun konbinatua erabiltzea gomendatzen da; ezpain-zigilua hautatzen bada, goma nitrilozko kautxua edo antzeko materialak erabiltzea gomendatzen da zigilatzeko elementurako, material horiek jarraikortasun hobea baitute.

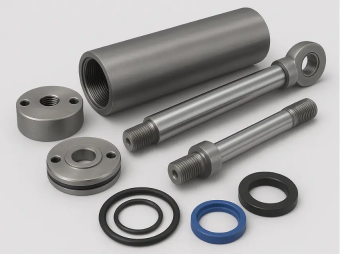

Hydraulic Cylinder Parts

Zilindro hidrauliko motak eta egitura-formak hautatzea

Aukeratu mota eta egitura-formazilindro hidraulikoamakina nagusiaren ekintza-eskakizunetan oinarrituta; zehaztea zilindro hidraulikoaren kargaren aldakuntza-eredua bere ibilbidearen fase bakoitzean eta behar den potentzia-balioa, jasaten dituen kanpoko karga-indarren arabera, hala nola grabitatearen, kanpoko mekanismoaren mugimenduaren marruskadura-indarraren, inertziaren indarraren eta lan-kargaren arabera.

Zilindro hidraulikoaren barne egitura hautatzea

Lan-kargaren araberazilindro hidraulikoaeta hautatutako olioaren lan-presioa, pistoiaren eta pistoiaren hagaaren diametroak zehaztu; zilindro hidraulikoaren mugimendu-abiaduran, pistoiaren diametroan eta pistoiaren hagaren arabera, zehaztu ponpa hidraulikoaren emaria; hautatu zilindro-bidoiaren materiala, kalkulatu kanpoko diametroa; hautatu zilindroaren estalkiaren egitura forma, kalkulatu zilindroaren estalkiaren eta zilindroaren kanoiaren arteko konexio-indarra. Azkenik, lan-ibilbidearen eskakizunen arabera, zehaztu zilindro hidraulikoaren lan-luzera eta pistoiaren diametroa. Orokorrean, lan-luzera pistoiaren diametroa baino handiagoa da. Pistoiaren hagaren izaera lerdena dela eta, luzetarako tolestearen indarraren egiaztapena eta zilindro hidraulikoaren egonkortasunaren kalkulua egin behar dira. Beharrezkoa bada, diseina ezazu buffer, ihes eta hautsaren aurkako gailuak.

Diseinu urratsa	Oinarri nagusiak	Hautaketa Gomendioak/Kalkulatzeko metodoak
Materialen hautaketa	Horma-lodieraren diseinu-irizpideak Eskualdeko erabilera-desberdintasunak Gasa kentzea	Materialaren trakzio-erresistentzian, lan-presioan, pistoi-ibilbidean oinarrituta Ipar: fluxu handia, presio baxua, horma meheak Hegoaldean: presio handiko zilindroak Egitura-diseinu amerikar estiloa Instalatu ihes-gailuak edo egin gasa kentzeko behin eta berriz eragiketak
Gida Laguntza Hautaketa	Marruskadura-uniformitateaHedapen termikoaren koefizienteaDimentsio-zehaztasuna	Lehenetsi metalezko gida-euskarriak Euskarri ez-metalikoetarako: hautatu olioan dimentsio-egonkortasun bikaina duten materialak eta hedapen termiko baxuko koefizienteak Zorrotz kontrolatu lodierako tolerantzia eta euskarri-eraztunen uniformetasuna.
Zigilatzeko eraztunaren hautaketa	Materialen jarraikortasunaZigiluaren konfigurazioa	Lehentasuna: PTFE zigiluak ezpain zigiluak egiteko: gomendatu nitrilo-kautxua edo antzeko materialak
Mota eta Egitura Hautaketa	Ostalari-makinaren mugimendu-eskakizunak Karga-indarraren analisia	Zehaztu ostalari-makinaren behar operatiboetan oinarrituta. Aztertu grabitatea, marruskadura, inertzi indarrak eta lan-kargak karga-aldakuntza-ereduak eta potentzia-eskakizunak ibilaldi osoan zehar kalkulatzeko.
Barne Egituraren Diseinua	Pistoi/pistoi hagaren diametroak Ponpa hidraulikoaren emari-abiadura Zilindro-kanoiaren/muturraren diseinua Egonkortasunaren egiaztapena Gailu osagarriak	Zehaztu pistoi/haginaren diametroak lan-karga + olio-presioa erabiliz. Kalkulatu ponparen emaria mugimenduaren abiadura + diametroak erabiliz.Hautatu upel-materiala → kalkulatu kanpo-diametroa; Aukeratu amaierako kaparen egitura → kalkulatu konexio-indarra Lan-luzera > pistoiaren diametroa → Luzerako tolestura-indarra egiaztatzea behar du Diseinatzeko buffer/iheserako/hautsaren aurkako gailuak beharrezkoa denean
