Boom hidraulikoko zilindroa Mini Excavadorarako

Raydafon-ek boom-zilindro hidraulikoak fabrikatzen ditu induskagailu txikietarako, Ningbo-n (Txina) bere fabrikan. Zuloaren diametro estandarrak 50 mm-tik 125 mm-ra bitartekoak dira, 25 mm-tik 75 mm-ra bitarteko hagaxkak, 1000 mm arteko ibilbidea, 361 kN-ko bulkada maximoa 29,4 MPa-n eta -20 °C eta +70 °C arteko lan-tenperatura tartearekin. Kanoia erresistentzia handiko altzairu aleazioarekin forjatua da eta zuloa zehaztasunez lurra da, barne marruskadura murrizten du eta abiadura baxuko boom kontrol zehatza ematen du. Inportatutako goma higadura erresistentearekin eta kanpoko garbigailu batekin zigilatzeko egitura bikoitz integratuak zigilatzeko ezpaina hautsetik eta hezetasunetik babesten du, zerbitzu-bizitza % 40 baino gehiago luzatuz. Hagaxka eta upelaren kanpoaldea euri, lokatz eta garbiketari aurre egiteko tratamendua dute. Alea, haga, trazua, muntatze zentroak eta ataka-posizioak marrazteko ekoizten dira 1-8 tonako klaseko makinetan OEM egokitzeko edo ordezkatzeko. Bidali zure hondeamakinaren modeloa edo jatorrizko marrazkia aurrekontua eskatzeko 24 orduko epean.

Mini-eskabagailurako boom zilindro hidraulikoa - 50-125 mm-ko zuloa, 1000 mm arteko ibilbidea

Boom-zilindroa mini-eskabagailu baten boom-a igo eta jaisten duen aharia da, eta makina osoan karga gehien hartzen duen zilindroa da. Raydafon-ek kanoia erresistentzia handiko altzairu aleazioarekin forjatzen du, zuloa ehotzen du barne-marruskadura murrizteko eta zigilu bikoitzeko antolamendu batekin zigilatzen du gune hautsez betetako baldintzetarako. OEM doikuntza gisa edo zure jatorrizko marrazkiari egindako ordezko zilindro gisa hornitzen da.

  • 50-125 mmZuloaren diametroa
  • 25-75 mmHagatxoaren diametroa
  • ≤ 1000 mmTrazua
  • 361 kNGehienezko bultzada
  • -20 eta +70 °C arteanLaneko tenperatura
01 / IKUSPEGI OROKORRA

Mini-excavadorerako boom zilindro hidraulikoa - OEM eta ordezko hornidura

Boom-zilindroa makinaren markoaren eta boomaren artean dago, eta hondeamakinaren goiko egitura osoa altxatzen duen osagaia da. Mini hondeamakina batean, boom-ahariak tamaina osoko makina bat baino ibilaldi laburragoa egiten du, baina lan-ziklo handian, askotan milaka ziklo egiten ditu egunean udal, lorezaintza eta baserriko lanetan. Konbinazio hori - trazu laburra, ziklo-zenbaketa handia, hautsez betetako ingurunea - da zehaztapenak erantzun behar duena, indar gordina baino.

Raydafon-ek zilindro hau Ningbo-n (Txina) bere fabrikan ekoizten du, bai makina-eraikitzaileentzat eta baita postmerkatuarentzat ere. Zulo-diametro estandarrak 50 mm-tik 125 mm-ra bitartekoak dira, 25 mm-tik 75 mm-ra bitarteko hagaxkekin, 1000 mm-rainoko ibilbidea eta 361 kN-ko gehienezko bultzadarekin, −20 °C eta +70 °C arteko laneko tenperatura tartearekin. Fabrika bereko erlazionatutako zilindroen artean zabalagoa dahondeamakina zilindro hidraulikoasorta, duhondeamakin txikirako kubo hidraulikoko zilindroamakina berean lan egiten duena, etazilindro hidraulikoabeste makineria mugikor batzuk biltzen dituen katalogoa.

02 / ZEHATZAK

Zehaztapen Teknikoak

  • Produktuaren izenaMini hondeamakinarako boom zilindro hidraulikoa
  • Zuloaren diametroa50 mm – 125 mm
  • Hagatxoaren diametroa25 mm – 75 mm
  • Trazua≤ 1000 mm
  • Gehienezko bultzada361 kN
  • Presio maximoa29,4 MPa
  • Laneko tenperatura-20 °C eta +70 °C artean
  • Kupelaren materialaErresistentzia handiko aleazio altzairuzko forjaketa, doitasun-zuloa
  • ZigilatzeaZigilatzeko egitura bikoitza higadura erresistentea duen inportatutako kautxuarekin
  • Gainazaleko tratamenduaKorrosioaren kontra tratatutako hagatxoa eta upelaren kanpoaldea
  • MuntaketaMarrazketa mekanizaturako — pin, giltza edo brida antolamendua
  • PertsonalizazioaAlea, haga, trazua, muntaketa-zentroak, batuaren posizioa, pintura-kolorea

Mini excavator boom zilindroaren zehaztapen-orri estandarra.

Parametroa Balioa
Zuloaren diametroa 50 mm – 125 mm
Hagatxoaren diametroa 25 mm – 75 mm
Trazua ≤ 1000 mm
Gehienezko bultzada 361 kN
Presioa 29,4 MPa
Laneko tenperatura -20 °C eta +70 °C artean

Nola erlazionatzen diren bultzada eta zundaketa:361 kN-ko bulkada maximoa 29,4 MPa-ko tarteko zuladura handienari aplikatzen zaio. Zuladura txikiago batek proportzionalki indar gutxiago sortzen du presio berdinean: 50 mm-ko zuladurak 29,4 MPa-n, gutxi gorabehera 57,7 kN ematen du, 63 mm-ko zuladura batek 91,6 kN inguru eta 80 mm-ko zuladura batek 147,8 kN inguru. Zehaztu beti zuloa sistemaren presioarekin batera, zure makinak behar duen bultzada delako zuloa erabakitzen duena, ez alderantziz.

03 / PRODUKTUAREN XEHETASUNA

Produktuaren xehetasuna

Mini hondeamakinetarako ekoizten dugun boom-zilindroaren argazkiak eta erreferentziazko ikuspegiak.

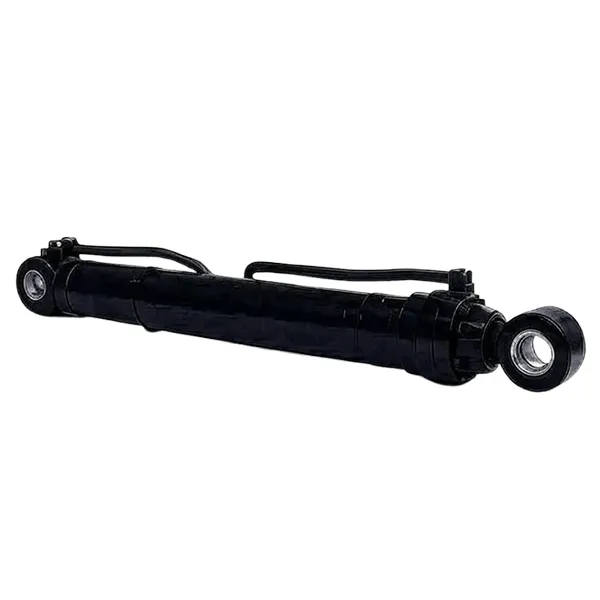

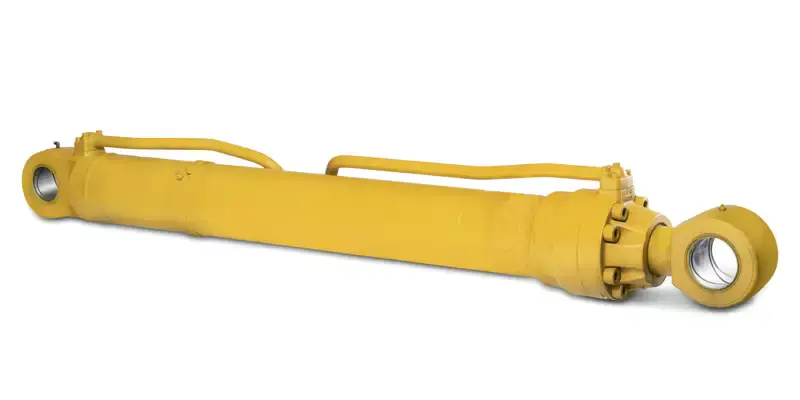

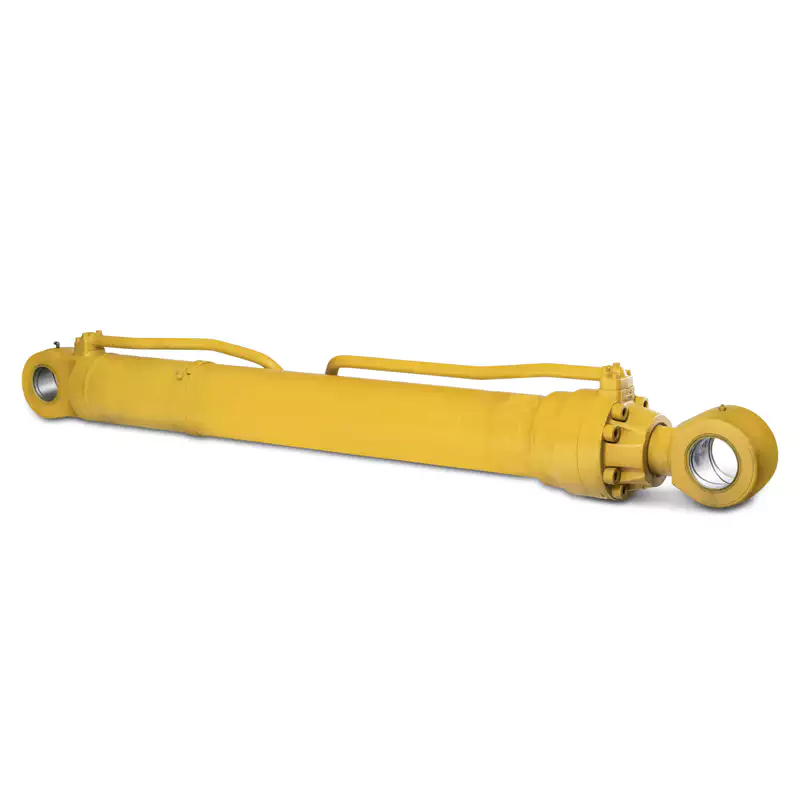

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Mini hondeamakinerako boom zilindro hidraulikoa - kanoia, haga eta muntatzeko muturrak.
Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Forjatutako aleaziozko altzairuzko upela, zehaztasun-zuloarekin.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Dimentsioa eta muntatze-erreferentzia: berretsi zure makinaren aurka eskaera egin aurretik.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Hagaxka gainazala eta zigilatze bikoitza.
04 / ERAIKUNTZA

Produktuaren Ezaugarriak eta Eraikuntza

Forjatutako kanoia eta lurreko zuloa

Kanoia erresistentzia handiko aleazio-materialarekin forjatuta dago, hodi-stocketik mekanizatu beharrean, eta horrek ale-egitura uniformeagoa eta neke-erresistentzia hobea ematen du hariztatu eta soldatutako muturretan. Zuloa zehaztasunez ehotzen da, beraz, pistoiaren zigiluak gainazaleko akabera koherente baten aurka doa; akabera hori da barneko marruskadura koefizientea baxua mantentzen duena (gure konparazio-probetan lurrik gabeko zuladura baino % 30 baxuagoa) eta horregatik boom-a oraindik zehaztasunez hazbete daiteke makina zentimetroek garrantzia duten espazio estu batean lanean ari denean.

Zigilatze bikoitza hautsez betetako guneetarako

Zilindro bakoitzak zigilatzeko egitura bikoitz bat erabiltzen du higadura-erresistentzia inportatutako kautxuarekin. Barruko zigiluak presio hidraulikoa mantentzen du kanpoko garbigailuak zigilatzeko ezpainetik hautsa eta hezetasuna urruntzen dituen bitartean, hau da, obran garrantzitsua den antolamendua: kutsatuta ibiltzen uzten den zigilu bakarra da azkenean isurketa bihurtzen den negar motela sortzen duena. Eraikuntza honek zilindroaren bizitza % 40 baino gehiago luzatzen du zigilu bakarreko antolamenduarekin alderatuta eta makina mantentze-lanetik irten behar den maiztasuna murrizten du.

Zure makinaren geometriaren arabera egina

Alea, haga, trazua, muntaketa zentroak eta ataka-posizioak marrazkiaren arabera egiten dira. Ordezko zilindro baterako, hau da zati kritikoa: muntatzeko zentroek eta pin-diametroek makinaren boom eta markoarekin bat etorri behar dute, beraz, bidali jatorrizko marrazkia, makinaren eredua edo huts egindako zilindroaren neurtutako dimentsioak eta interfazearekin bat egingo dugu aurrekontua baino lehen. Ibilbide eta presio konfigurazio desberdinak eskuragarri daude sorta osoan udal, paisaia eta nekazaritza betebeharretara egokitzeko.

05 / BATERAGARRITASUNA

Makinen bateragarritasuna

Boom-zilindro hau 1 eta 8 tona bitarteko gutxi gorabehera 1 eta 8 tonako eskalagailuetarako hornitzen da, non 50-125 mm bitarteko zulamen-diametroak estandarrak diren. Jatorrizko ekipo gisa eta ordezko gisa instalatzen da, besteak beste, marka hauetako makinetan:

  • Kubota
  • Yanmar
  • Takeuchi
  • Bobcat
  • Beldarra
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Kontuan izan:marka-izenak zilindro hau normalean egokitutako makina-klaseak adierazteko baino ez dira zerrendatzen. Raydafon fabrikatzaile independentea da eta ez dago marka hauen jatorrizko ekipamendu hornitzaile batekin afiliatuta, baimenduta edo hornitzailearekin. Berretsi beti zure modelo espezifikoaren muntaketa-plana eskaera egin aurretik.

Ez dakizu zure makinak zein diametro eta trazu behar dituen? Bidali hondeamakinaren eredua, lehendik dagoen zilindroaren zuloa eta hagaren diametroa, bere pin-to-pin luzera eta sistemaren presioa, eta konfigurazioa baieztatuko dugu.

06 / APLIKAZIOAK

Aplikazioak

Mini hondeamakinak tamaina osoko makinek ezin duten tokian sartzen direlako erosten dira, eta hortxe da garrantzitsuena boom-zilindroaren kontrolak.

Udal errepideen mantentze-lanak

Kanal estuetan kanalizazioak jartzea eta zuloen estalkia konpontzea, non boma hazbeteko posizioan sartu behar den lekuan jarri beharrean. Abiadura baxuko kontrol zehatzak lurperatutako zerbitzuak edo gainazal amaituak kolpatzeko arriskua murrizten du.

Baratzak berreskuratzea eta landatzea

Zuhaitz-motorrak garbitzea eta lursail berriak prestatzea, zutik dauden zuhaitzen inguruan boma altxatuta eta jaitsita. Mugimendu kontrolatuak lekuan mantendu behar diren fruta-arbolak kalteak saihesten ditu.

Eraikuntza eta eraispen lanak

Horma baxuak eraisteak eta eraikuntzako material arinak altxatuz, non karga aldakor baten azpian potentzia-ekoizpen egonkorrak operazioa aurreikusten duen operadorearentzat eta segurua inguruan lan egiten duen edonorentzat.

Nekazaritza-lurren ura zaintzea

Drainatze-lubakiak kontrolatutako sakonera eta zabalera ebakitzea, hau da soilik errepikagarria den boom-zilindroak kargapean posizioa mantentzen badu, kuboak erresistentzia betetzen duenean noraezean egon beharrean.

Lorategiak eta lorategiak eraikitzea

Lurzorua kalifikatzea, lubakitzea eta mugitzea bizitegi-lursail mugatuetan, non boom kontrol zehatza duen makina trinko batek akabera garbiagoa eta eskuzko txukuntze gutxiago uzten duen.

Ordezkoa eta konponketa

Lehendik dagoen makina batean zulatutako, tolestuta edo isuritako boom-zilindroa zuzenean aldatzea, jatorrizko marrazkiaren edo neurtutako laginaren aurka egina, pinak eta atakak lerroka daitezen.

07 / ZERGATIK RAYDAFON

Produktuaren Abantailak

  • Fabrika-zuzeneko horniduraZilindroa Raydafonen fabrikan forjatu, mekanizatu, muntatu eta probatu egiten da, beraz, ez dago zure eta ekoizpenaren arteko merkataritza-marjinarik, eta marrazkiak eta ordezko zigiluak eskuragarri geratzen dira makinaren bizitza osoan zehar.
  • Barne marruskadura txikiagoaLur-zulo doitasuneko zuloa eta pistoiaren zigiluen tartea barne-marruskadura murrizten dute, abiadura baxuko kontrol leunagoa eta olio hidraulikoan bero gutxiago sortzen dela txanda luzeetan.
  • Gunearen baldintzetarako eraikitako zigilatzeaKanpoko garbigailu batekin zigilatzea bikoitza hautsaren eta hezetasunaren arabera zehazten da tailer garbi baterako baino, hau da, zerbitzu-bizitza % 40 baino gehiago luzatzen duena eta aurreikusi gabeko geldialdiak murrizten dituena.
  • Trazu eta presio sortaAlea, haga, traza eta presio konfigurazioa makinarekin bat egin daiteke katalogoaren tamaina hurbilenera behartu beharrean, eta horrek garrantzi handia du etendako modelo batean zilindro bat ordezkatzean.
  • Korrosioaren aurkako gainazal tratamenduaHagaxka eta upelaren kanpoaldea korrosioaren aurka tratatzen dira, beraz, zilindroak euria, lokatza eta garbiketari eusten dio zigiluak suntsitzen dituen gainazaleko zulorik gabe.
  • Marrazkietan oinarritutako ordezkapenaBidali jatorrizko marrazkia, makinaren eredua edo neurtutako neurriak eta ordezkoa interfaze horretara ekoizten da, beraz, pinak, atakak eta muntaketa-zentroak tokian aldatu gabe egokitzen dira.

Bultzada, zigiluaren bizitza eta zerbitzu-tartea aukeratutako zuloaren, sistemaren presioaren, lan-zikloaren eta makinaren olio hidraulikoaren iragaziaren araberakoak dira. Eman iezaguzu hondeamakinaren eredua eta lan-presioa, eta zilindroak benetan eramango duen kargaren aurkako zulamena eta trazua baieztatuko ditugu.

08 / EROSLEAREN FAQ

Erosleen ohiko galderak

  • Zein zulo, trazu eta presio estaltzen du hondeamakinaren boom zilindro honek?50 mm-tik 125 mm arteko zuloen diametroak, 25 mm-tik 75 mm bitarteko hagaxkak, 1000 mm arteko ibilbidea eta 29,4 MPa-ko gehienezko presioa. Gehienezko bultzada 361 kN-koa da zulo handienan; zulo txikiek proportzionalki indar gutxiago sortzen dute presio berean, beraz, zuloa zure makinak behar duen bultzadatik hautatu behar da.
  • Egin al dezakezu nire hondeamakina modelo espezifikoaren ordezko bat?Bai. Bidali makinaren eredua, jatorrizko marrazkia edo neurtutako zuloa, hagaren diametroa, ibilbidea, pin-to-pin luzera eta huts egin duen zilindroaren muntaketa xehetasunak. Interfazea berresten dugu eta zilindroa bat datorren ekoizten dugu, eta horrek tamaina generiko bat erabiltzeak ekartzen dituen egokitze-arazoak saihesten ditu.
  • Zein da bultzada maximoaren eta presioaren arteko aldea?Presioa zilindroari dagokion presio hidraulikoa da, kasu honetan 29,4 MPa. Bultzada presioak pistoiaren eremuan sortzen duen indarra da, eta horregatik aldatzen da hodiaren diametroarekin — 361 kN 125 mm-ko zuloarekin, baina 57,7 kN inguru 50 mm-ko zuloarekin presio berean.
  • Zein tenperatura tartetan lan egin dezake zilindroak?Lan-tarte estandarra -20 °C eta +70 °C artekoa da. Tarte horretatik kanpo funtzionatzen duten makinetarako, edo beroago dabilen olio hidraulikoarekin, esan iezaguzu olioaren etengabeko tenperatura eta zigilu-materiala eta zehaztapenak egokitzen zaizkion baieztatuko ditugu.
  • Nola babesten da zilindroa hautsaren eta uraren aurka?Zigilatze-egitura bikoitza erabiltzen du higadura-erresistentea duen inportatutako kautxuarekin eta kanpoko garbigailu batekin, zigilatzeko ezpaina hautsetik eta hezetasunetik babestuta dago. Antolamendu hori gunearen baldintzetarako zehazten da ingurune garbirako beharrean, eta zerbitzu-bizitza % 40 baino gehiago luzatzen du.
  • Zer informazio aipatu behar duzu, eta ordezko zigiluak horni daitezke?Makina-eredua, zulamenaren eta hagaren diametroa, ibilbidea, lan-presioa, muntatze-mota eta kantitatea - zenbat eta gehiago bidali, orduan eta azkarrago berresten dugu diseinua. Zigilu-kitak eta ordezko osagaiak banan-banan eskuragarri daude, zilindro osoa ordeztu gabe makina bat zerbitzuan itzul daiteke, zilindroa huts egin ondoren. Aurrekontua normalean 24 orduko epean egiten da.
09 / LOTUTA

Lotutako produktuak eta irakurketa gehiago

Eskatu Mini Excavator Boom Zilindroaren aurrekontua

Bidali hondeamakinaren eredua, zulamenaren eta hagaren diametroa, ibilbidea, lan-presioa, muntatze mota eta kantitatea edo jatorrizko marrazkia. Zure makinaren konfigurazioa berresten dugu eta 24 orduko epean prezioarekin eta epearekin erantzuten dugu.

Bidali kontsulta orain

* 361 kN-ko bulkada maximoa 29,4 MPa-ko tarteko zuladura handienari aplikatzen zaio. Mesedez, berretsi zure makinaren zuloa, ibilbidea eta muntaketa dimentsioak eskaera egin aurretik. Marka-izenak makina-klaseak adierazteko soilik erabiltzen dira eta ez dute kidetasunik adierazten.
