Zeintzuk dira zilindro hidraulikoen sailkapenak?

Zilindro hidraulikoak, sistema hidraulikoen oinarrizko eragileak direnez, energia hidraulikoa energia mekaniko bihurtzeaz arduratzen da batez ere, mugimendu alternatibo lineala edo higidura kulunkaria lortuz. Bere egitura erraztua da, errendimendua egonkorra da eta mugimendu leuna lor dezake desazelerazio-gailurik beharrik gabe, eta ez dago transmisio-sakerik, beraz, asko erabiltzen da makineria mota ezberdinetan. Funtzio ezberdinetan oinarrituta, zilindro hidraulikoak honako kategoria hauetan sailkatu ohi dira.

Zilindro hidraulikoen sailkapen nagusia

Efektu bakarreko zilindroak

Ekintza bakarreko zilindro hidrauliko bat gailu hidrauliko bat da, aldebakarreko olio hidraulikoaren bultzadaren bidez norabide bakarreko bultzada soilik sor dezakeena, eta bere berrezarri malgukiak, pisu propioak edo kanpoko kargak osatu behar du. Gailuak zilindro-kanoi bat, zilindro-burua, pistoia, pistoi-hastaka eta zigilatzeko gailua ditu. Olio hidraulikoak pistoiaren eremu eraginkorraren alde batean bakarrik jarduten du, beste muturreko ganbera airearekin kontaktuan dagoen bitartean.

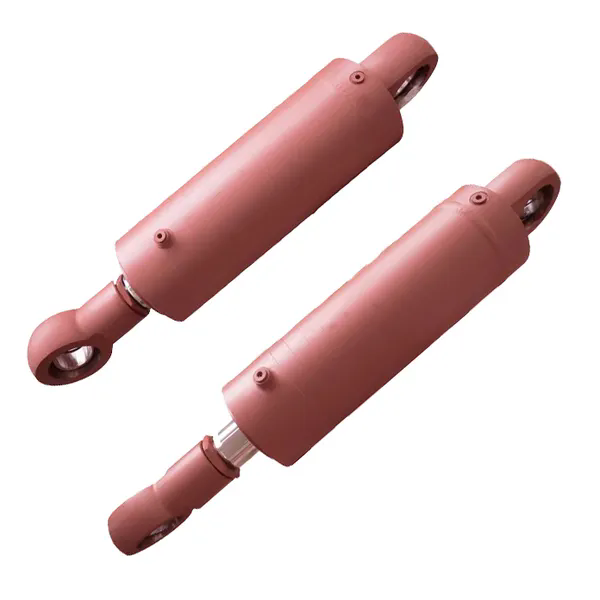

Raydafon ereduak:Zabor-kamioi zilindro hidraulikoa, igogailu hidrauliko zilindroa

Efektu bikoitzeko zilindroak

Ekintza bikoitzeko zilindro hidraulikoa pistoiaren bi aldeetatik presio olioa sar dezakeen zilindro hidrauliko bati egiten dio erreferentzia. Askotan jackentzako osagai gidari gisa erabiltzen da. Efektu bikoitzeko zilindro hidrauliko baten eragilea mugimendu hidraulikoko sistema baten irteerako gailu nagusia da. Tamaina, mota eta diseinu-egitura aldatzen bada ere, zati hau izan ohi da behagarriena. Eragingailu hauek presio likidoa mugimendu lineal azkar eta kontrolagarrian edo indar bihurtzen dute karga gidatzeko.

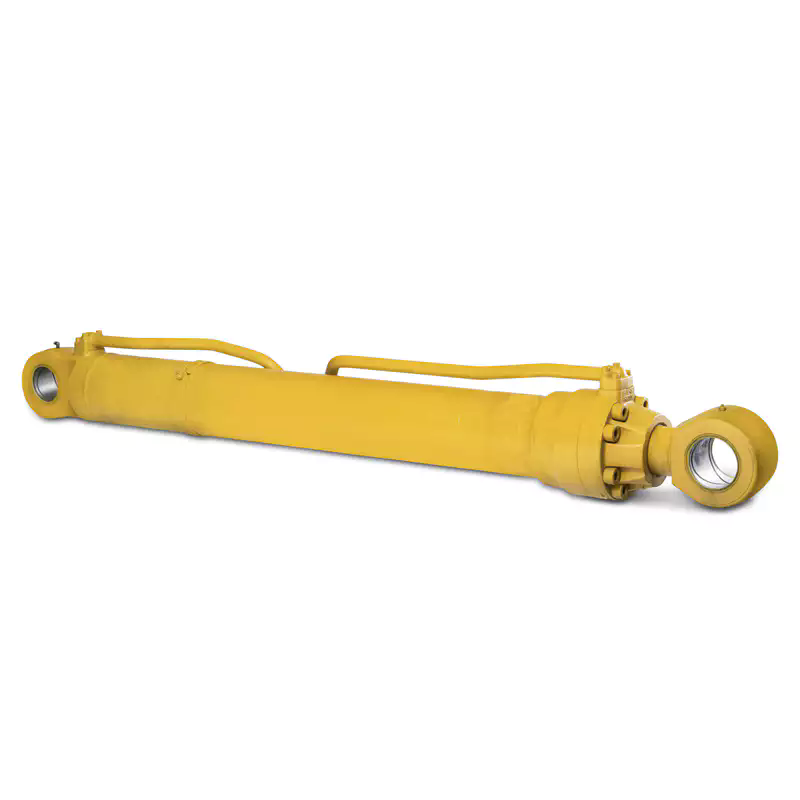

Raydafon ereduak:Excavadora zilindro hidraulikoa, eskorga zilindro hidraulikoa

Zilindro teleskopikoak

Zilindro hidrauliko teleskopiko bat, etapa anitzeko zilindro hidrauliko gisa ere ezaguna, bi pistoi edo gehiagoz osatuta dago. Bere luzapen-sekuentzia handitik txikira da, eta erretiratzean, txikitik handira da. Zilindro hidrauliko honek ibilaldi luzeagoa eta luzera laburragoa lor dezake erretiratzean, egitura trinkoarekin.

Raydafon ereduak:

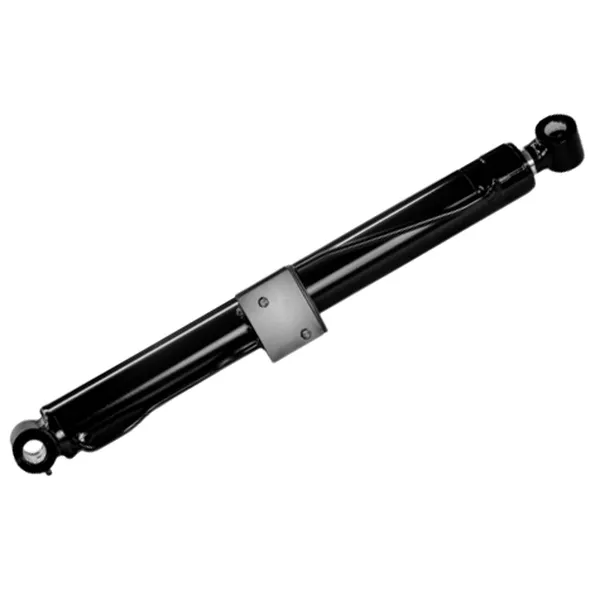

Aireko Laneko Ibilgailuen Zilindro Hidraulikoak

Produktuen ParametroakRaydafon'szilindro hidraulikoa

Materialen Zientzia:

Kupela: Altzairurik gabeko tutuak

Hagaxkak: 4340 aleazio altzairua + 0,05 mm-ko kromatua

Muntaiak: SAE 1045 karbono altzairu forjatua

Parametro Teknikoen Taula:
