SWC-WH Flex Welding Mota Akoplamendu Unibertsala gabe

SWC-WH Flex Welding Mota Akoplamendu Unibertsala gabe

Raydafon-en SWC-WH Flex Welding Type Akoplamendu unibertsalak soldatutako akoplamendu unibertsal ez-elastikoek konexio soldatuak erabiltzen dituzte transmisio fidagarria bermatzeko, eta karga handiko aplikazioetarako aukera fidagarria da metalurgia eta meatzaritza ekipamenduetarako. Txinan akoplamendu fisikoen fabrikatzailea gara. Fabrikatzaile fidagarri gisa, hornidura egonkorra eskaintzen dugu eta xehetasunak zure ekipoaren zehaztapenetara egokitu ditzakegu. Prezioen xehetasunak lortzeko, jar zaitez gurekin harremanetan zuzenean.
Soldatutako uztarria · Flex Elementurik ez · OEM prest

SWC-WH Flex Welding Mota Akoplamendu UnibertsalaGarraio handiko ardatzak

Soldadura motako kardan-akoplamendu zurruna, ijezketarako, garabietarako, meatzaritzarako eta metalurgia-eraginetarako eraikia. Soldatutako uztarriek torloju-junturak askatzea kentzen du. Doitasuneko orratz errodamenduek marruskadura baxua mantentzen dute. 100–550 mm-ko zuloa, 710 kN·m arteko momentua, 35CrMo aleazio altzairua, ISO 9001 ekoizpena Ningbo-n, Txinan.

Bore100 – 550 mm
Pare nominala1,25 – 710 kN·m
Tolestura angelua15° – 25°
Materiala35CrMo altzairua
MOQ1 pieza
Lead Time15-30 egun

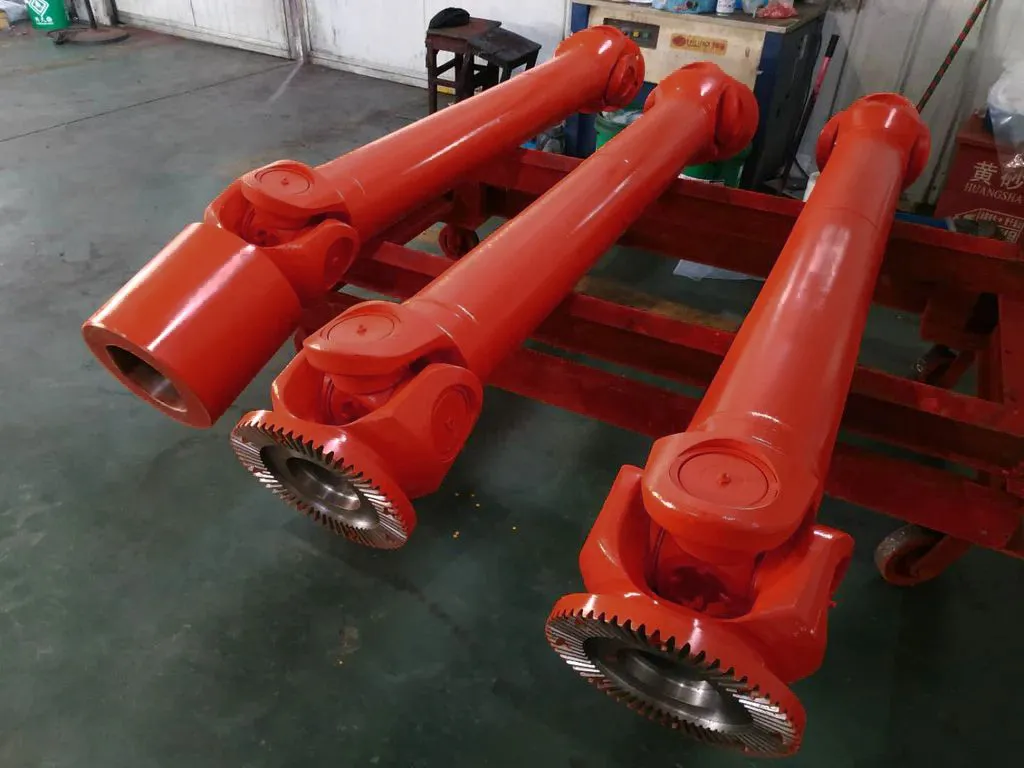

SWC-WH without flex welding type universal coupling welded yoke product photo

01Zer da SWC-WH bat Flex Welding Mota Akoplamendu Unibertsala gabe?

SWC-WH a dajunta unibertsal akoplamendu zurrunaMomentua soldatutako uztarri baten bidez eta doitasuneko orratz errodamenduetan ibiltzen den erdiko gurutze baten bidez transmititzen duena. Malgu motako akoplamenduek ez bezala, daukaelementu elastikorik ez, beraz, ez dago gomarik, malguki-paketerik eta malgutasun-kide konpentsatzailerik higatzeko. Horrek hobetsitako aukera bihurtzen du diskoak eskatzen dueneanmomentu handia, kolpeen erresistentzia handia eta zerbitzu-bizitza luzeabihurdura moteltzea baino.

Soldatutako uztarria torlojudun uztarrien diseinuekiko funtsezko aldea da. Etengabeko bibraziopean, torlojudun junturak askatu egin daitezke eta, ondorioz, fretting, atzerakada eta azkenean porrota eragin. Soldadurak hutsegite modu hori erabat kentzen du. Erosleentzako horniduraakoplamendu unibertsalak ardatz industrialetarako, horrek mantentze-geldialdi gutxiago eta jabetza-kostu total txikiagoa da akoplamenduaren bizitzan zehar.

Zure aplikazioak zurruntasunaren ordez bihurdura-betetasuna behar badu, alderatuSWC-BH soldadura malgutasun mota estandarraedo luze-luzeaSWC-CH malgu luzeko soldadura mota, bi uztarrien artean elementu malgua gehitzen dutenak.

02SWC-WH zehaztapen teknikoak: zulamena, momentua eta lerrokatze okerrak

Beheko taulan SWC-WH serieko tamaina estandar guztiak zerrendatzen dira. Erabili zure ardatzaren diametroa, beharrezko momentu nominala eta erabilgarri dagoen instalazioaren luzera etortzeko aurrekontua eskatu aurretik. Zulo, giltza eta luzera pertsonalizatuak eska daitezke.

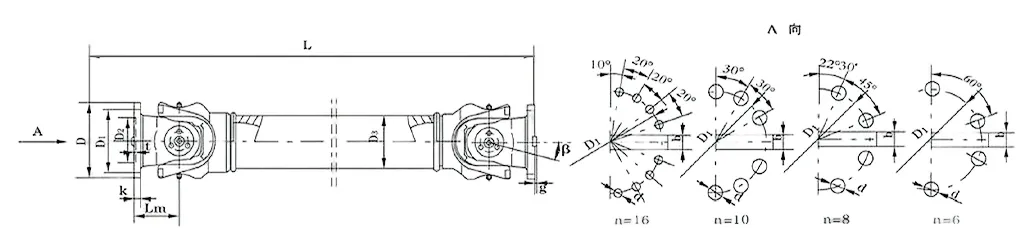

SWC-WH Soldadura Flexible Mota Akoplamendu Unibertsala gabe - Tamaina osoa
Eredua D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Inertzia (kg·m²) Pisua (kg)
Lmin +100 mm Lmin +100 mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Angular bakarrik

SWC-WH-k 15°-25° arteko desegokitze angeluarra konpentsatzen du. Bidaia axialerako, parekatu ardatz irristagarri batekin.

Torque hautaketa

Aplikatu 1,5-2,5eko zerbitzu-faktorea pare nominalean talka-mailaren eta lan-zikloaren arabera.

Bore parekatzea

Goian zerrendatutako D1 js11 / D2 H7 zulo estandarrak. Zulo mailakatu edo estaldu pertsonalizatuak eskuragarri.

Brida Alternatiba

Zure ardatzak brida-interfazea erabiltzen badu, ikusiSWC-WF brida motaserie berean.

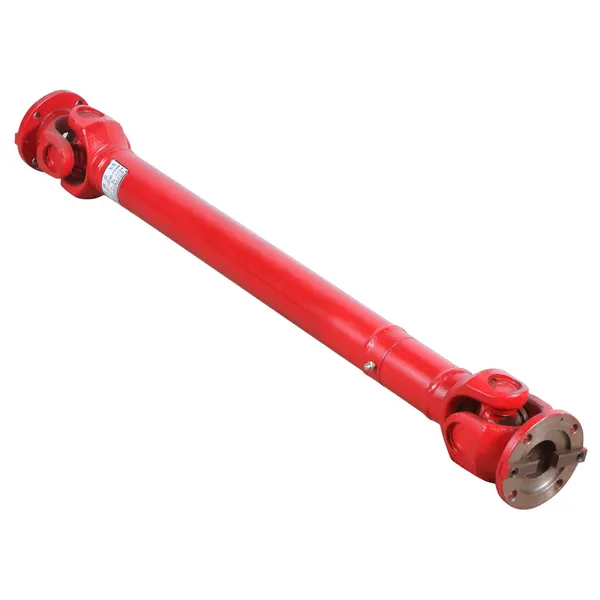

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Zergatik erosleek zehazten dituzten soldaduradun uztarri akoplamenduak makineria astunetarako

Kontratazio ingeniariek SWC-WH aukeratzen dute hiru arrazoi komertzialengatik:geldialdi-denbora txikiagoa, ordezkapen-ziklo gutxiago eta funtzionamendu-ordu bakoitzeko guztizko kostu txikiagoa.

  • Torlojudun junturak askatzeko ez.Soldatutako uztarriak ijezketa-errota eta birringailuetako uztarri-uztarridun akoplamenduen bizitza laburtzen duen bibrazioen porrota modua kentzen du.
  • Pare-dentsitate handia.Gehienez 710 kN·m-ko momentu nominala inguratzaile trinko batean, ardatzaren funtzio astunenak estaltzen dituena.
  • Doitasuneko orratz errodamenduak.Marruskadura baxua, eraginkortasun handia eta koipe-tarte luzeak mantentze-lanak murrizten ditu.
  • 35CrMo aleazio altzairua.Meatze, metalurgia eta itsas inguruneetan higadurari, nekeari eta kolpeei aurre egiteko bero-tratamendua.
  • Perdoi angelu zabala.15°-25°-ko konpentsazioak lerrokatze kostua murrizten du instalazioan zehar.
  • Zerbitzurako diseinua.Higadura-pieza ordezkagarriek akoplamenduaren bizitza ekonomikoa luzatzen dute ordezko ziklo bakar batetik haratago.

04Non erabiltzen diren SWC-WH akoplamenduak: aplikazioak eta industriak

SWC-WH akoplamendu zurrun eta zurrun batek talka eta bibrazio etengabeak jasan behar dituen guztietan zehazten da. Instalazio tipikoak honako hauek dira:

Altzairu Ijezketa-Frotak Lerro metalurgikoak Garabiak Portuko Izateko Makineria Meatze-garraiatzaileak Birringailuak eta zulagailuak Itsas Propultsioa Bizkarreko Makineria Zementu eta Paper Drives Garrantzia handiko proba-bankuak Energia berriztagarrien bultzadak Prozesu Kimikoen Ildoak

Zure diskoak desplazamendu axiala edo bihurdura betetzea ere eskatzen badu, berrikusi osoaakoplamendu sorta unibertsalaedo alternatibaengranaje akoplamendu serieazehaztu aurretik.

05SWC-WH akoplamendu pertsonalizatuak: OEM, etiketa pribatua eta marrazkietan oinarritutako ekoizpena

Raydafon bat daOEM akoplamendu unibertsalaren fabrikatzailea, ez merkataritza-enpresa bat. Pertsonalizazioa Ningbo-n (Txina) ISO 9001 instalazioetan kudeatzen da.

Zuloa eta giltza

D1 js11, D2 H7 edo tolerantzia pertsonalizatua. Tekla paraleloa, spline edo txikitze-disko interfazea.

Brida eredua

Torlojuen zirkulua, pilota-diametroa eta torloju-kopurua zure pareko bridaren marrazkiarekin bat datoz.

Luzera eta oreka

Lmin eta luzera luzatuak. Abiadura handiko ardatzetarako oreka-kalifikazio dinamikoak.

Estaldura eta markaketa

Pintura, oxido beltza, zinkazioa. Etiketa pribatuko plaka eta marka.

Bidali PDF, DWG, DXF edo STEP marrazki bat zure ardatzaren neurriekin eta lan-zikloarekin. Gure ingeniariek tamainako gomendioa eta aurrekontua itzultzen dituzte 24 orduko epean.

06Kalitate Kontrola, Ziurtagiriak eta 12 Hilabeteko Bermea

SWC-WH akoplamendu bakoitzak dokumentatutako ikuskapen-ibilbide bat igarotzen du bidali aurretik. Hau da atzerriko erosleek saltzaileen onarpenerako eta sarrerako ikuskapenerako fidatzen duten ebidentzia.

  • ISO 9001 ziurtagiria duen fabrikazio-prozesua
  • Sarrerako altzairuaren egiaztapenaren eta tratamendu termikoaren erregistroak
  • Dimentsioko ikuskapen-txostena zulo, giltza eta Lmin
  • Soldadura-ikuskapena uztarri-junturan
  • Errodamenduen egokitze- eta biraketa-proba ontziratu aurretik
  • 12 hilabeteko berme mugatua fabrikazio akatsen aurka

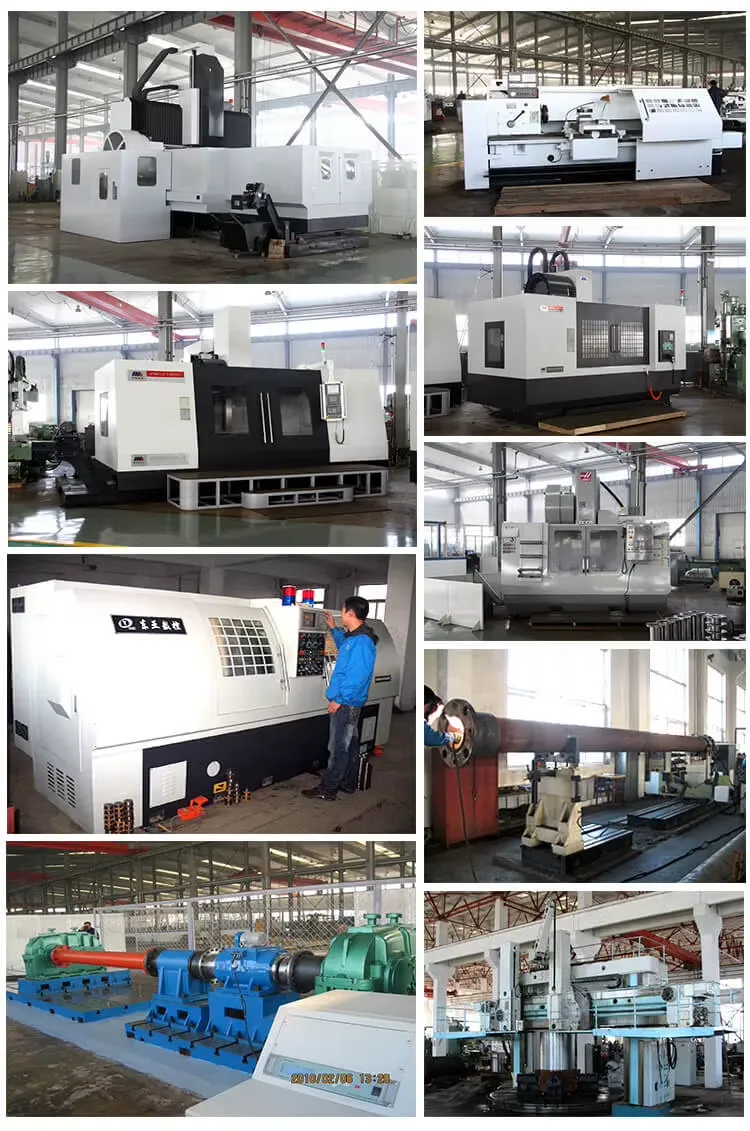

Raydafon universal coupling manufacturing workshop Ningbo China

07Nola ordenatu: MOQ, epea, paketatzea eta bidalketa

MOQ

Tamaina estandarretarako pieza 1. Bolumenaren prezioa 50 piezatik aurrera.

Lead Time

15-30 egun marrazketa berrespena eta gordailua.

Enbalatzea

Egurrezko kaxa, VCI herdoilaren aurkako filma, lehorgailua, neurri handietarako paleta pertsonalizatua.

Bidalketa

Itsasoa, airea edo express. EXW / FOB / CIF / DDP baldintzak eskuragarri.

Dokumentuak

CI, PL, CO, A/E formularioa, materialaren ziurtagiria, dimentsio-txostena.

Ordainketa

T/T, L/C bistan, eta erosle errepikatuentzat negozia daitezkeen beste baldintza batzuk.

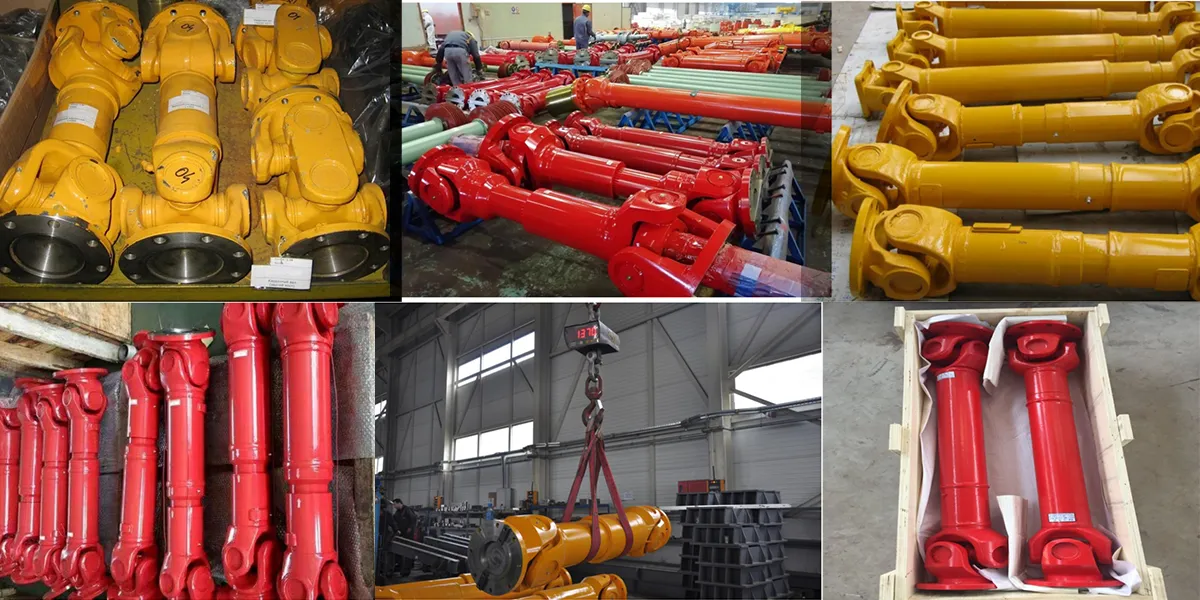

SWC-WH universal coupling inspection and assembly line

08SWC-WH Akoplamendu unibertsalaren erosleen ohiko galderak

Zer esan nahi du "flexio-soldadura motarik gabe" SWC-WH akoplamenduan?

Esan nahi du akoplamenduak ez duela elementu elastikorik edo malgurik momen-ibilbidean, eta uztarria soldadura bidez lotzen da, torlojua baino. Honek, bibrazioen ondorioz, giltzaduraren askatzea kentzen du eta egitura-zurruntasuna areagotzen du. Elementu malgu bat behar ez den momentu handiko eta kolpe handiko unitateetarako aukera egokia da.

Zein da SWC-WH seriearen momentua eta zulamena?

Girazio-diametroa 100-550 mm, momentu nominala 1,25-710 kN·m, neke-momentua 0,63-355 kN·m, zulo estandarra D1 57-426 mm. Zulo pertsonalizatuak eta ardatz mailakatuak eskuragarri daude.

Zein material eta errodamenduak erabiltzen dira?

Uztarriak eta bridak 35CrMo aleazio altzairu termiko tratatuak dira. Gurutze-journalak doitasuneko orratz-errodamenduetan funtzionatzen du marruskadura murrizteko eta zerbitzu-bizitza luzatzeko etengabeko betebehar industrialean.

Zein da lerrokatze-angelu maximoa?

Tamainaren arabera, 15° eta 25° arteko desegokitze angeluarra. SWC-WH-k ez du desplazamendu axiala konpentsatzen; parekatu spline irristagarri batekin edo ardatz teleskopiko batekin bidaia axiala badago.

OEM edo SWC-WH akoplamendu pertsonalizatuak eskaintzen al dituzu?

Bai. Zuladura, giltza, brida eredua, luzera, oreka-maila, gainazalaren tratamendua eta plaka pertsonalizatzen ditugu. Bidali PDF, DWG, DXF edo STEP marrazki bat eta aurrekontua emango dizugu 24 orduko epean.

Zein da MOQ, denbora-tartea eta bermea?

MOQ 1 pieza tamaina estandarretarako. Epea 15-30 egun, tamainaren eta pertsonalizazioaren arabera. 12 hilabeteko berme mugatua fabrikazio akatsen aurka.

Nola hautatzen dut SWC-WH tamaina zuzena nire ardatz eragilerako?

Eman momentu nominala, momentu gailurra, abiadura, ardatzaren diametroak, lerrokatze-angelua eta lan-zikloa. Gure ingeniariek tamaina gomendatuko dute zerbitzu-faktore egokiarekin. Osoa ere berrikusi dezakezuakoplamendu unibertsala aukeratzeko gidagurekin harremanetan jarri aurretik.

Lagin bat lor al dezaket eskaera handi bat egin aurretik?

Bai. Tamaina estandaretarako lagin eskaerak onartzen dira. Laginaren kostua eta merkantzia bereizita aipatzen dira eta lehen eskaera handienarekin kreditatu daitezke.
