Zergatik erabiltzen dira zehaztasun zizare-engranajeak murrizketa handiko aplikazioetarako?

Beso robotiko industrial baten karkasa trinkoaren barruan, serbo motor batek minutuko 6.000 bira egiten du. Hala ere, irteera-ardatza nahita motel eta motel mugitzen da, ehunka Newton-metroko momentua eraginez karga astun bat kokatzeko. Eraldaketa dramatiko hau posible egiten duen osagaia a daZehaztasun engranajea: harra engranajea. Sartu edozein fabrikazio-instalazio barrura, eta zizare-engranajeak lanean aurkituko dituzu garraiatzaileetan, igogailuetan, makina-erremintetan eta ontziratzeko ekipoetan. Potentzia mekanikoaren transmisioaren heroi ezezagunak dira, abiadura handiko eta momentu baxuko sarrera abiadura baxuko eta momentu handiko irteera bihurtuz, beste engranaje mota batzuek parekatu ezin duten sinpletasunarekin. Baina zergatik dira zizare-engranajeak aukera lehenetsia murrizketa handiko aplikazioetarako? Erantzuna Precision Gear sistemak beste Precision Gear sistemak errepikatu ezin dituen geometria, materialen zientzia eta fisikaren konbinazio berezi batean dago.

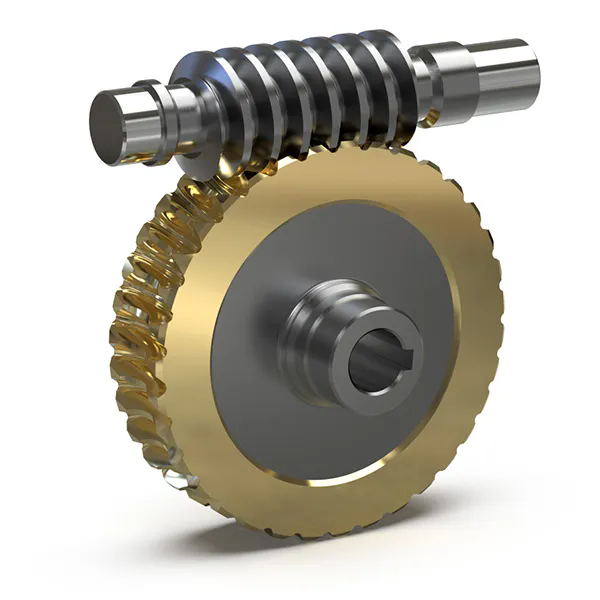

Har-engranaje-pare bat harizatutako harra (elementu eragilea) eta gurpil horzdun batek (elementu bultzatua) osatzen dute. Konfigurazio honek irtenbide dotore bat eskaintzen dio oinarrizko ingeniaritza arazo bati: nola lortu abiadura murrizketa handiak etapa bakarrean. Hasiera bakarreko harra 60 hortzdun gurpilarekin 60:1 murrizketa-erlazioa ematen du pakete trinko batean. Engranaje engranajeekin murrizketa bera lortzeko etapa anitzeko antolaketa beharko litzateke, konplexutasuna, kostua eta espazioa areagotuz. Murrizketa-gaitasunetik haratago, zizare-engranajeek aplikazio askotan funtsezkoak diren bi abantaila gehigarri eskaintzen dituzte: funtzionamendu leuna eta isila eskaintzen dute eta autoblokeatzeko diseinatu daitezke, energia kentzen denean alderantzizko mugimendua saihestuz. Artikulu honek zizare-engranajeak erredukzio handiko aplikazioetan duen nagusitasunaren oinarri teknikoak aztertzen ditu, bere printzipio geometrikoetatik bere errendimendua definitzen duten material-aukeretaraino.

Aurkibidea

• 1. Zerk egiten du zizare-engranaje baten geometria aproposa murrizketa handirako?
• 2. Nola eragiten dio zizare-engranajeen irristatze ekintzak eraginkortasunari eta higadurari?
• 3. Zergatik da kritikoa autoblokeatzeko funtzioa murrizketa handiko aplikazioetan?
• 4. Zein zehaztapen teknikok definitzen dute kalitate handiko zehaztasun harra?
• 5. Ondorioa
• 6. Maiz egiten diren galderak (FAQ)

1. Zerk egiten du zizare-engranaje baten geometria aproposa murrizketa handirako?

Zizare-engranajeak murrizketa handiko aplikazioetan zergatik nabarmentzen diren ulertzeko, lehenik haien geometria ulertu behar dugu. Imajinatu torloju estandar bat. Biratu ahala, linealki aurrera egiten du bere ardatz hariztatuarekin. Orain imajinatu torloju hori zirkulu batean biltzea, bere hariak helize jarraitu bat izan daitezen. Hori harra da. Berarekin lotzen den gurpila harraren hariaren profilarekin bat datozen hortzak bereziki moztutako engranaje bat da. Harra biratzen denean, bere hariek gurpilaren hortzak sartzen dituzte, gurpila biratzeko behartuz. Hau da engranaje zizarearen funtzionamenduaren oinarrizko printzipioa.

Murrizketa handiaren gakoa zizarearen errotazioaren eta gurpilaren biraketaren arteko erlazioan dago. Hasiera bakarreko harraren kasuan —harri jarraitu bakarra duen harraren kasuan— hariaren biraketa oso bakoitzak hari bat egiten du aurrera. Hari honek gurpilaren hortz baten kontra bultzatzen du, gurpila hortz batez mugitzea eraginez. Gurpilak 60 hortz baditu, orduan harrak 60 aldiz biratu behar du gurpilaren biraketa osoa osatzeko. Murrizketa ratioa gurpileko hortz kopurua besterik ez da. Hau engranaje pare bakarrean lortutako 60:1 murrizketa da. Aitzitik, engranaje engranajeekin 60:1 murrizketa lortzeko gutxienez hiru etapa beharko lirateke, bakoitzak bere ardatz, errodamendu eta karkasarekin, transmisioaren konplexutasuna eta kostua nabarmen handituz.

Geometria are indartsuagoa bihurtzen da hasiera anitzeko harrak kontuan hartuta. Bi hasierako harrak bi hari ditu, bi hortz aurreratuz bira bakoitzeko, eta ondorioz bitan zatitutako gurpileko hortzen murrizketa-erlazioa da. Hiru hasierako harra batek ratioa hirutan banatzen du. Malgutasun horri esker, diseinatzaileek murrizketa-erlazioa eraginkortasunarekin orekatu dezakete. Murrizketa-ratio altuagoak, oro har, eraginkortasun txikiagoa esan nahi du, irristagarri gehiago behar baita. Irteera anitzeko zizareek eraginkortasun handiagoa eskaintzen dute baina murrizketa ratio txikiagoak. Erlazio geometriko sinple honek (hagin kopuruaren berdina da abiarazteen arabera banatuta) eta zizare-engranajeak hain soluzio dotore bihurtzen ditu murrizketa handiko aplikazioetarako. Etapa bakar batekin, 5:1etik 100:1etik gorako ratioak lor ditzakezu, beste Precision Gear mota batzuekin parekatzea zaila den tartea.

Ratioaren kalkuluaz haratago, engranaje zizarearen geometriak ere eragina du bere karga garraiatzeko ahalmena. Zizarearen haria helize jarraitua da, hau da, hortz anitz kontaktuan daude une bakoitzean. Honek karga eremu handiago batean banatzen du, ukipen-esfortzua murrizten du eta engranajeak pareko engranajeak baino pare handiagoak kudeatzeko aukera ematen du. Gure lantegian, hari-engranajeak fabrikatzen ditugu zehatz-mehatz ehotutako hari-profilekin kontaktu handiena eta tentsio-kontzentrazio minimoa bermatzeko. Abantaila geometriko honek, horregatik, zizare-engranajeak dira Precision Gear hobetsitako momen handia behar duten aplikazioetarako.

2. Nola eragiten dio zizare-engranajeen irristatze ekintzak eraginkortasunari eta higadurari?

Espoloi edo engranaje helikoideek ez bezala, hortzak elkarren aurka egiten duten irristatze minimoarekin, harraren eta bere gurpilaren arteko kontaktua irristakorra da nagusiki. Imajinatu klarion zati bat arbel batean arrastaka doan. Zizarearen haria hortz bakoitzaren aurpegian zehar irristatzen da biratzen duen bitartean, beroa sortu eta energia kontsumitzen duen marruskadura sortuz. Irristatze-ekintza hau da harra-engranajeak beste engranaje mota batzuk baino eraginkortasun gutxiago izatearen arrazoi nagusia. Murrizketa-erlazioaren eta diseinu-parametroen arabera, eraginkortasuna % 50etik (erratio handiko, autoblokeatzeko diseinuetarako) % 90etik gorakoa izan daiteke (ratio baxuko, hasiera anitzeko diseinuetarako).

Hau ez da diseinu akats bat; geometriaren ondorio fisikoa da. Zizarearen haria funtsean torloju bat da, eta gurpilaren hortzak "azkoina" dira. Edozein torloju-azkoin bikotetan, irristatzea da oinarrizko mugimendua. Onura da irristatze honek etengabeko engranaje leuna ahalbidetzen duela, kontaktudun engranajeekin gerta daitekeen inpaktua eta zarata ezabatuz. Zarata eta bibrazio baxuak ezinbestekoak diren aplikazioetan, hala nola, doitasuneko fabrikazio-ekipoetan edo gailu medikoetan, truke honek merezi du eraginkortasuna galtzea.

Irristatzeak eragindako marruskadura eta higadura kudeatzeko, zizare-engranajeak materialen eta lubrifikazioaren konbinazio arretaz diseinatuta daude. Harra, normalean, altzairu gogortu batez egina dago, hala nola 42CrMo4 edo 20MnCr5, eta horrek gainazal gogorra eta higadura erresistentea eskaintzen du. Gurpila material leunago batez egina dago, normalean brontze fosforo batez (CuSn12 edo antzekoa). Brontzeak material "sakkrifizial" gisa jokatzen du, zizarearen hariari egokitzen zaio eta garestiagoen osagaiaren higadura murrizten du. Brontzeak ere errodamendu-propietate bikainak ditu, marruskadura-koefizientea murrizten du. Gogortasunaren aldea —harra normalean 58-62 HRCkoa da, brontzezko gurpila 80-100 HBkoa den bitartean— nahita diseinu aukera bat da. Brontze leunak higatzen du lehentasunez, harra babestuz eta bizitza luzea ahalbidetuz.

Lubrifikazioa ere oso garrantzitsua da. Zizare-engranajeek biskositate handiko olioa behar dute muturreko presio (EP) gehigarriak dituena, presio eta irristatze-abiadura handietan lubrifikazio-film nahikoa mantentzeko. Lubrifikazio egokirik gabe, irristatze-kontaktuak itsasgarriaren higadura, urradura eta porrota goiztiarra ekarriko ditu azkar. Gure fabrikak lubrifikatzaile espezifikoak gomendatzen ditu gure Precision Gear produktu bakoitzeko, karga, abiadura eta funtzionamendu-baldintzen arabera. Gainera, gure engranajeen karkasak olio-ahalmen egokiarekin eta hozte-hegatsekin diseinatzen ditugu marruskadurak sortutako beroa xahutzeko.

Hurrengo taulak kalitate handiko Precision Worm Gear tipikoen material eta lubrifikazio-propietate nagusiak laburbiltzen ditu.

Lerratze ekintza hau ulertzea ezinbestekoa da Precision Gear bat murrizketa handiko aplikazioetarako hautatzen duen edonorentzat. Eraginkortasunaren eta funtzionamendu leunaren arteko trukea, material egokiarekin eta lubrifikazio hautapenarekin konbinatuta, harra-engranajeen diseinu arrakastatsua da. Gure fabrikak konpromezu hauek hobetu ditu hamarkadetako esperientzian zehar, gure Precision Gear produktuak optimizatuz, errendimendu fidagarria eta iraunkorra eskaintzeko aplikazio zorrotzenetan.

3. Zergatik da kritikoa autoblokeatzeko funtzioa murrizketa handiko aplikazioetan?

Imajinatu karga-jasogailu bat zama handia daramala. Bat-batean, potentzia huts egiten du. Motorra gelditzen da, eta karga grabitatearen pean jaisten hasten da, abiadura arriskutsu batera bizkortuz. Aldaketa-kutxa tipiko batean, hau gertatuko litzateke. Behar bezala diseinatutako harra engranaje sistema batean, ez da. Karga gelditu eta esekita geratzen da, harraren eta gurpilaren arteko marruskadurari eutsita. Hau autoblokeatzeko funtzioa da, zizare-engranajeen propietate bakarra, murrizketa handiko aplikazio askotan funtsezkoa dena.

Autoblokeatze-baldintza zizare-engranajeei erredukzio-ahalmen handia ematen dien geometria beretik sortzen da. Harra torloju bat da, eta gurpila azkoin bat. Torlojua biratzeari uzten diozunean, azkoinak ez du torlojua atzera botatzen marruskadura gainditzen ez bada. Har-engranaje batean, autoblokeatzea gertatzen da marruskadura-angeluak (marruskadura-koefizienteak eta presio-angeluak zehazten duena) hariaren hariaren berun-angelua gainditzen duenean. Baldintza hori betetzen denean, gurpilaren kargak ezin du harra biratzeko marruskadura gainditu. Sistema blokeatzen da, kargari eutsiz.

Autoblokeatzeko funtzioa ez da automatikoa. Erredukzio-erlazioaren eta marruskadura-koefizientearen araberakoa da. Oro har, hasiera bakarreko harra 30:1 edo handiagoa duen murrizketa-ratioa autoblokeatuko da funtzionamendu-baldintza arruntetan. Marruskadura handiagoak (karga handitu edo lubrifikazio eskasagatik) autoblokeatzea eraginkorragoa da. Alderantziz, marruskadura txikiagoak autoblokeatzea murriztu edo ezaba dezake. Hori dela eta, lubrifikatzailea hautatzea funtsezkoa da: marruskadura murrizteko eraginkorregia den lubrifikatzaileak nahi gabe gaindi dezake engranajearen autoblokeatzeko gaitasuna.

Autoblokeatzea segurtasun-eginbide funtsezkoa da aplikazio askotan. Balaztak edo beste euste-gailu batzuen beharra ezabatzen du, diseinua erraztuz eta kostua murriztuz. Segurtasuna ere hobetzen du energia galtzean nahi gabeko mugimendua saihestuz. Adibidez, garraiatzaile-sistema batean, autoblokeatzeak uhalak atzera egitea eragozten du motorra itzalita dagoenean. Makina-erreminta batean, erreminta posizioan mantentzen du elektrizitatearen etenaldi batean. Ezaugarri honengatik zizare-engranajeak oso erabiliak dira polipastoetan, igogailuetan eta karga eustea beharrezkoa den edozein aplikaziotan.

Konpromisoa eraginkortasuna da. Autoblokeatzeko zizare-engranajeak berez ez dira autoblokeatzeko diseinuak baino eraginkorragoak dira, marruskadura behar delako blokeo-efektua lortzeko. Kargari eusten dion marruskadura berak ere potentzia kentzen dio sistemari funtzionamendu arruntean. Karga eustea beharrezkoa ez den aplikazioetan, marruskadura-koefiziente txikiagoa duen abiarazte anitzeko harra erabil daiteke eraginkortasuna hobetzeko.

Gure fabrikako ingeniariek edozein diseinu zehatzetarako autoblokeatze-baldintza kalkula dezakete, murrizketa-erlazioa, presio-angelua eta espero den marruskadura-koefizientea kontuan hartuta. Azterketa honek gure Precision Gear produktuek aplikazio bakoitzaren eskakizun zehatzak betetzen dituztela ziurtatzen du, karga eusteko beharra eta eraginkortasun beharra orekatuz.

4. Zein zehaztapen teknikok definitzen dute kalitate handiko zehaztasun harra?

Erredukzio handiko aplikazio baterako Precision Gear bat hautatzeak zehaztapen teknikoen ebaluazio sakona eskatzen du. Parametro hauek engranajearen errendimendua, iraupena eta aplikazio jakin baterako egokitasuna definitzen dituzte. Hurrengo taulak gure Precision Worm Gear produktuen zehaztapen nagusien ikuspegi orokorra eskaintzen du. Parametro bakoitza arreta handiz kontrolatzen da gure fabrikazio-prozesuan errendimendu koherentea eta fidagarria bermatzeko.

Taula honetako zehaztapen bakoitzak engranajearen errendimenduari buruzko istorio bat kontatzen du. Erdiko distantziak engranajearen tamaina eta momentu-ahalmena zehazten ditu. Erdiko distantzia handiagoak engranaje handiagoak ahalbidetzen ditu, karga handiagoak maneiatu ditzaketenak. Erredukzio-erlazioa engranajearen funtzioa definitzen duen parametro nagusia da. Moduluak eta hortzaren profilak engranajearen funtzionamenduaren indarra eta leuntasuna zehazten ditu. Engranajeen zehaztasun-mailak, normalean DIN 4tik 6ra kalitate handiko harra-engranajeetarako, zuzenean eragiten du transmisioaren zarata, bibrazioa eta leuntasuna. Gure fabrikako Precision Gear produktuak DIN 5 edo handiagoarekin fabrikatzen dira, aplikazio zorrotzetan errendimendu bikaina bermatuz.

Gure fabrikak CNC artezteko eta neurtzeko ekipo aurreratuak erabiltzen ditu zehaztapen hauek lortzeko eta egiaztatzeko. Gure artezte-makinek hortz-profilak ekoitzi ditzakete mikra-mailako zehaztasunarekin, sare-eredu eta karga banaketa zuzena ziurtatuz. Gure neurketa-ekipoak, engranaje probatzaileak eta koordenatuak neurtzeko makinak barne, engranaje bakoitzak zehaztutako perdoiak betetzen dituela egiaztatzen du. Xehetasunarekiko arreta hori da kalitate handiko Precision Gear bat estandar batetik bereizten duena, eta horregatik gure produktuak fidagarritasuna eta zehaztasuna funtsezkoak diren industrietan fidagarriak dira.

5. Ondorioa

Precision Worm Gear ingeniaritza-konpromisoetan masterclass bat da. Bere geometriak beste engranaje motekin lortzen zailak diren abiadura handiko murrizketa-erlazio naturalak eskaintzen ditu. Bere irristatze-ekintzak, eraginkortasuna murrizten duen bitartean, funtzionamendu leuna eta isila ahalbidetzen du eta aplikazio askotan segurtasunerako funtsezkoa den autoblokeatzeko gaitasuna ahalbidetzen du. Altzairu gogortutako hareen eta brontzezko gurpilen konbinazioak, lubrifikazio egokiari esker, transmisio-sistema iraunkorra ematen du, urteetako zerbitzu fidagarria eskaintzen duena. Garraio-sistema bat, makina-erreminta bat edo nekazaritzako tresna bat diseinatzen ari zaren ala ez, zizare-engranajeak soluzio sinplea, eraginkorra eta frogatua eskaintzen du.

AtRaydafon, gure fabrikak 20 urte baino gehiago daramatza kalitate handiko Precision Gear produktuak fabrikatzen. Gure zizare-engranajeak zehaztapen zorrotzenei erantzuteko diseinatuta daude, DIN 5era arteko zehaztasun-mailak dituztenak. Tamaina eta proportzio sorta osoa eskaintzen dugu, laguntza tekniko integralarekin eta kalitate-kontrol zorrotzarekin babestuta. Zure Precision Gear beharretarako bazkide fidagarri baten bila bazabiltza, gurekin harremanetan jartzera gonbidatzen zaitugu zure aplikazioa eztabaidatzeko. Jarri harremanetan Raydafon Technology Group Co., Limited gaurGure Precision Worm Gear soluzioek zure hurrengo proiektua nola bultzatu dezaketen ezagutzeko.

6. Maiz egiten diren galderak (FAQ)

1. galdera: Zein da hasiera bakarreko eta hasierako harraren arteko aldea, eta nola aukeratzen dut haien artean?

Erantzuna: hasiera bakarreko harrak hari jarraitu bat du, eta ondorioz, gurpil-hortz-kopuru jakin baterako murrizketa-ratio altuena da. Murrizketa-erlazioa gurpileko hortz-kopuruaren berdina da. Irteera anitzeko harrak bi hari edo gehiago ditu, murrizketa-erlazioa murriztuz baina eraginkortasuna areagotuz. Adibidez, hasiera bakarreko harra duen 60 hortzeko gurpil batek 60:1 erlazioa ematen du; bi hasierako harra batekin, ratioa 30:1 da. Aukeratu hasiera bakarreko harra murrizketa maximoa behar denean eta eraginkortasuna hain kritikoa denean. Aukeratu abiarazte anitzeko harra bat eraginkortasun handiagoko murrizketa moderatua behar duzunean edo autoblokeatzea beharrezkoa ez denean.

2. galdera: Zergatik sortzen dute harraren engranajeek hainbeste bero, eta nola kudeatu daiteke hori?

Erantzuna: harra-engranaje baten beroa harra eta gurpil-hortzen arteko marruskadura irristagarriaren ondorioz sortzen da. Hau harra engranaje geometriaren berezko ezaugarri bat da. Beroa kudeatzeko, zizare-engranaje-sistemek lubrifikazio egokia behar dute marruskadura murrizteko eta beroa kentzeko. Etxebizitza konbekzio bidez beroa xahutzeko nahikoa azalerarekin diseinatu behar da. Potentzia handiko aplikazioetan, behartutako hoztea (haizagailuaren hozte edo hozte likidoa) behar da. Gure fabrikak zure aplikazio zehatzerako hozte-metodo egokia gomenda dezake.

3. galdera: Nola zehaztu dezaket nire harraren engranajeak gehiegizko higadura jasaten duen?

Erantzuna: engranaje baten gehiegizko higaduraren seinalerik ohikoenak erreakzio handiagoa, zarata areagotzea eta funtzionamendu-tenperatura handiagoak dira. Engranajeen hortzen ikuskapen bisualak higadura-zantzuak ager ditzake, hala nola itxura leundua edo higatua, zuloak edo urradurak. Olioaren ohiko azterketak higadura-partikulen presentzia detektatu dezake, higaduraren zantzu goiztiarra emanez. Metodo fidagarriena denboran zehar engranajearen errendimendua kontrolatzea eta aldizkako ikuskapenak egitea da. Gure fabrikak ohiko ikuskapen-egutegia gomendatzen du engranajearen funtzionamendu-baldintzetan oinarrituta.

4. galdera: Kargaren bidez zizare-engranaje bat alderantziz gidatu al daiteke?

Erantzuna: hau engranajearen diseinuaren araberakoa da. Engranajea autoblokeatzen bada, kargak ezin du harra bultzatu alderantziz. Hala ere, marruskadura nahikoa ez bada (karga baxuagatik, lubrifikazio handiagatik edo abiarazte anitzeko diseinuagatik, murrizketa-erlazio txikiarekin), kargak harra atzera egin dezake. Aplikazio askotan, hori ez da desiragarria eta autoblokeatzeko funtzioa nahita sartzen da. Beste aplikazio batzuetan, segurtasun- edo funtzionamendu-arrazoiengatik atzeko gidagarritasuna beharrezkoa izan daiteke. Gure fabrikak Precision Gear bat diseina dezake zure aplikazio zehatzerako autoblokeatzeko ezaugarri egokiak dituena.

5. galdera: Zein da kalitate handiko harra-engranaje baten doitasun-maila tipikoa?

Erantzuna: kalitate handiko Precision Gear normalean DIN 5 edo AGMA 12 kalitate estandarrekin edo hoberekin fabrikatzen da. Kalifikazio hauek funtzionamendu leuna, zarata txikia eta erreakzio minimoa bermatzen dituzte. Aplikazio hain zorrotzetarako, DIN 6-7 onar daiteke. Gure fabrikak DIN 4 graduko zizare-engranajeak fabrika ditzake doitasun handieneko aplikazioetarako, hala nola, makina-erremintaren kokatzea eta robotika. Doitasun-maila hautatzea aplikazioaren zehaztasun eta zarata-baldintzen araberakoa da.
